Описание:

 C помощью источника “Удаленный ПК” Вы можете выводить любые удаленные компьютеры по протоколу VNC и RDP в режиме просмотра.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя источнику для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Сервер” [Текстовое поле] Введите IP-адрес удаленного компьютера, рабочий стол которого Вы хотите отобразить.

• Параметр “Порт” [Текстовое поле] Введите порт, который используется в VNC Server. Для RDP – подключения – поле оставить пустым.

Дополнительные параметры:

• Параметр “Тип подключения” [Выпадающее меню] Выберите тип подключения источника VNC или RDP. В зависимости от выбранного типа Вам нужно будет выбрать дополнительные параметры.

Для RDP:

• Параметр “Имя пользователя” [Текстовое поле] Введите имя пользователя в соответствии с учетной записью RDP.

• Параметр “Пароль” [Текстовое поле] Введите пароль удаленного компьютера, рабочий стол которого Вы хотите отобразить. Пароль устанавливается администратором организации/сети.

Для VNC:

• Параметр “Пароль” [Текстовое поле] Введите пароль (если установлен) удаленного компьютера, рабочий стол которого Вы хотите отобразить. Пароль устанавливается в программе TightVNC Server, установленной на удаленном компьютере

• Параметр “Автомасштабирование” [Чекбокс] Установив , Вы выбираете автомасштабировать ли окно источника.

• Параметр “Только просмотр” [Чекбокс] Вы можете, установив  разрешить или запретить проброс клавиатуры и мыши на удаленный ПК.

• Параметр “Скрывать интерфейс” [Чекбокс] Вы можете, установив  скрыть верхнюю часть интерфейса VNC.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Ввиду особенностей протокола RDP, для его корректной работы нужно выполнить ряд действий. При новом (первом) подключении источника RDP нужно будет на видеоконтроллере разрешить удаленное подключение. А также для соблюдения соотношения сторон выполните следующие действия. Кликнуть правой кнопкой мыши по окну RDP подключения (предварительно свернув его в окно) и в появившемся меню поставить  в пункте “Интеллектуальное изменение размера”.

Перед подключением к заданному источнику, приложение сначала проверяет доступность введенного адреса и возможность подключения к нему. При неправильном вводе адреса или при невозможности подключения к источнику приложение сообщит об ошибке.

Для работы данного источника рекомендуется использовать приложение TightVNC.

Данный источник имеет ограничение на вывод изображения не более 5-15 кадров в секунду. Это связано с ограничением кодирования сигнала и функционалом клиентского приложения TightVNC.

На стороне источника рекомендуем использовать приложение TightVNC Server (серверная версия).

Настройка ПО TightVNC на ПК-источнике.

Скачайте и установите TightVNC на ПК, дисплей которого хотите выводить на видеостену.

Ссылка на скачивание: https://www.tightvnc.com/download.php

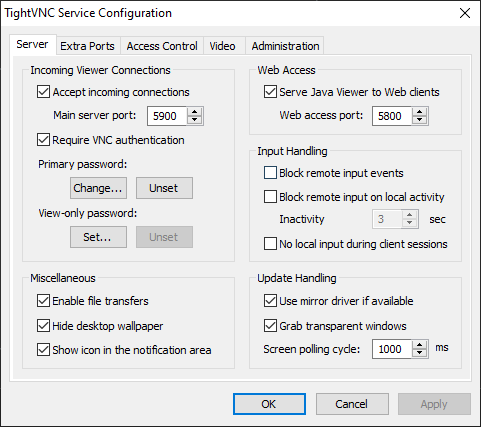

Запустите TightVNC Server в режиме Service Mode. Задайте порт (5900), задайте пароль (при необходимости).

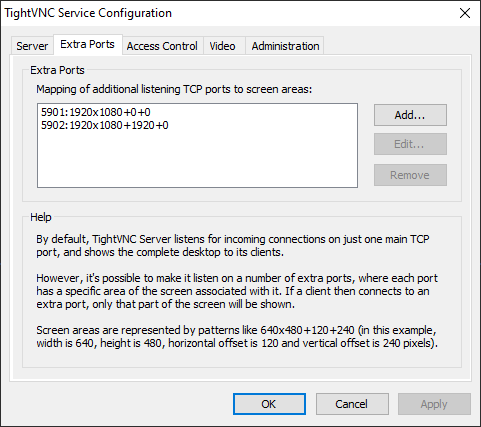

Если Вам нужно будет отправить по VNC-протоколу “Кроп“ области источника, Вы можете воспользоваться вкладкой “Extra Ports“ в приложении ТightVNC и указать дополнительные порты и область трансляции по VNC-протоколу. Более подробную информацию смотрите в справке к приложению TightVNC. В приложении MWCC достаточно будет создать новый источник с новым портом (например: 5901).

Пример:

Пример общей настройки TightVNC на ПК-источнике. Более подробную информацию смотри в инструкции к TightVNC.

Описание:

Позволяет загружать видео на систему хранения видеоконтроллера. Ограничение существует только по количеству места на хранилище видеоконтроллера, выделяемому под файлы. Вы также можете создать плей-лист .m3u из видеофайлов и загрузить его как файл видео.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя источнику для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Путь“ [Текстовое поле] Вы можете задать путь до видеофайла вручную.

Дополнительные параметры:

• Параметр “Поворот” [Текстовое поле] Задает поворот источника. Доступные величины: 90,180, 270.

• Параметр “Зуммирование” [Текстовое поле] Задает приближение источника. Доступные величины в интервале: от 1 до 12.

• Параметр “Обрезка” [Текстовое поле] Задает обрезку источника. Записывается как: Х, Н, ширина, высота. Например: 0,0,100,100 вырежет квадрат шириной 100х100 пикселей начинающийся от точки (0:0) - т.е. от верхнего левого угла.

• Параметр “Соотношение” [Текстовое поле] Задает соотношение сторон источника Доступные величины от 1:2 до 1:100 (Максимальное значение зависит от разрешения видео).

• Параметр “Логотип” [Выбор файла] Задает выбранный (загруженный логотип в окне источника в верхнем левом углу). Рекомендуется использование логотипов размером 100x100 px. Допускаются файлы с расширением .jpg, .jpeg, .png. Файлы картинок без «фона» также будут отображаться на видеостене без фона.

• Параметр “Громкость” [Текстовое поле] Задает громкость источника. Доступные величины в интервале: от 1 до 100.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Непосредственно на самом источнике “Видео“ есть кнопки “Включить звук“, “Отключить звук“, “Воспроизведение“, “Пауза“, “Бегунок перемотки“.

По-умолчанию все видеофайлы открываются с выключенным звуком и с воспроизведением “по-кругу“.

Описание:

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя источнику для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Ссылка на поток” [Текстовое поле] В это поле нужно ввести / вставить ссылку на поток.

• Параметр “Тип потока” [Выпадающее меню] Выберите один из предложенных вариантов типов потока, который Вы хотите отображать на видеостене (Https, Udp, Rtmp, Rtsp). В большинстве случаев этот параметр подставляется автоматически на основании прописанной ссылки на поток.

Дополнительные параметры:

• Параметр “Декодер” [Выпадающее меню] Вы можете выбрать 2 варианта NVENC или IPX. NVENC используется при декодировании потоков на специальных чипах видеокарт NVIDIA, другой, если используется платы захвата Matrox IPX.

• Параметр “Поворот” [Текстовое поле] Задает поворот источника. Доступные величины: 90,180, 270.

• Параметр “Зуммирование” [Текстовое поле] Задает приближение источника. Доступные величины в интервале: от 1 до 12.

• Параметр “Обрезка” [Текстовое поле] Задает обрезку источника. Записывается как: Х, Н, ширина, высота. Например: 0,0,100,100 вырежет квадрат шириной 100х100 пикселей начинающийся от точки (0:0) - т.е. от верхнего левого угла.

• Параметр “Соотношение” [Текстовое поле] Задает соотношение сторон источника Доступные величины от 1:2 до 1:100 (Максимальное значение зависит от разрешения видео)

• Параметр “Громкость” [Текстовое поле] Задает громкость источника. Доступные величины в интервале: от 1 до 100.

• Параметр “Интервал обновления” [Текстовое поле] Задает обновление источника в минутах.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Примеры синтаксиса добавления источника “Видеопоток”:

IP камера: “rtsp://admin:8657026@192.168.10.239“ (Без кавычек)
Программный стриминг (при наличии такой возможности на источнике сигнала): ”http://192.168.10.149:8000/main” (Без кавычек)

Где 8000 – используемый порт.

Разрешается использовать различные стриминговые устройства.

Источник видеопоток можно использовать и для просмотра контента с ресурса www.youtube.com (как видео, так и он-лайн трансляции). Однако ввиду того, что в работу портала (YouTube) постоянно (иногда ежедневно) вносятся изменения, данный функционал может быть не доступен. Возможным вариантом решения станет замена на обновленную библиотеку youtube-dl, которую Вы можете скачать с сайта https://www.youtube-dl.org/downloads/latest/youtube-dl.exe. После скачивания замените файл youtube-dl.exe на новый. Местонахождение файла по-умолчанию: “C:\Program Files\Forsite M-Wall Control Center\bin”.

Описание:

Вы можете добавлять физические источники видеосигнала (при наличии в видеоконтроллере специализированных плат захвата).

Основные параметры:

• Инструмент “Название” [Текстовое поле] Задает имя входу видеоконтроллера для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Вход” [Выпадающее меню] Задает номер входа платы видеозахвата от 1 до N (в зависимости от количества входных разъемов в видеоконтроллере).

Дополнительные параметры:

• Параметр “Громкость” [Текстовое поле] Задает громкость источника интервал от 0 до 100. По умолчанию всегда 100.

• Параметр “Зуммирование” [Текстовое поле] Задает приближение источника. Доступные величины в интервале: от 1 до 12.

• Параметр “Поворот” [Текстовое поле] Задает поворот источника. Доступные величины: 90, 180, 270.

• Параметр “Обрезка” [Текстовое поле] Задает обрезку источника. Записывается как: Х, Y, ширина, высота. Например: 0,0,100,100 вырежет квадрат шириной 100х100 пикселей начинающийся от точки (0:0) - т.е. от верхнего левого угла видеостены.

• Параметр “Сохранять соотношение сторон” [Чекбокс]   Установив галочку в чекбоксе, Вы задаете параметр сохранять соотношение сторон на источнике. После этого источник при изменении его размера сохраняет соотношение сторон.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Описание:

Вы можете загружать и воспроизводить различные файлы изображений. Обращаем внимание, что GIF. файлы не поддерживаются приложением и в случае использования открывается только первый кадр.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя файлу для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Путь” [Текстовое поле] В данном поле задается путь к файлу или ссылка.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Описание:

Функционал “Просмотр источника”.

Вы можете открывать веб-ссылки. Данный источник поддерживает полный функционал по воспроизведению веб-контента. Иконки увеличения или уменьшения масштаба позволяют масштабировать документ от 10% до 200%.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя ссылке или файлу для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Ссылка” [Текстовое поле] В данное поле вводится ссылка на web-источник

Дополнительные параметры:

• Параметр “Частота обновления, сек” [Текстовое поле] Здесь вы можете задать интервал обновления отображаемого веб-контента в секундах.

• Параметр “Масштаб” [Текстовое поле] Здесь вы можете сразу задать масштаб отображаемого веб-контента в процентном соотношении (по-умолчанию 100%).

• Параметр “Скрывать интерфейс” [Чекбокс]    При установке данного параметра, верхний бар в источнике (строка ввода ссылки, кнопки назад, вперед, обновить, кнопки масштабирования).

• Параметр “Полная версия” [Чекбокс]   При выборе данного параметра для последующего запуска ссылки на Web-ресурс будет использована полноценная версия Google Chrome. Установленная на видеоконтроллере. Не забудьте прописать путь до полной версии Chrome, установленной на видеоконтроллере в разделе “Настройки“. Пример: “C:\Program Files (x86)\Google\Chrome\Application\chrome.exe“ (без кавычек).

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Если на видеоконтроллере установлен браузер Google Chrome, можно создать некоторое количество профилей для него и запускать столько копий браузера, сколько нужно, следующим способом (без кавычек):

“C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\1”

“C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\2”

“C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\N”

Где 1 или 2 или N – название профиля.

Таким образом получаем независимые браузерные окна с разными учетными данными. Данную возможность можно реализовать через источник “Приложение”, поместив часть “--user-data-dir=C:\Mychrome\N” (без кавычек) в поле “Аргументы”.

Описание:  Вы можете запускать файлы презентаций .ppt, .pptx

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя источнику для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.
• Параметр “Путь” [Текстовое поле] В данном поле задается путь к файлу или ссылка.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Описание:

Вы можете запустить нужное Вам приложение непосредственно из программы MWCC и управлять положением окна.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя приложению для последующего удобства.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Путь” [Текстовое поле] Заполняется в соответствии с местонахождением файла.

Дополнительные параметры:

• Параметр “Аргументы” [Текстовое поле] Данным параметром задаются дополнительные аргументы для открытия файла.

• Параметр “Многооконное приложение” [Чекбокс]   Данная отметка делается, если запускаемое приложение может порождать дополнительные суб-окна, для того чтобы иметь возможность контролировать перемещение источника и всех связанных с ним суб-окон.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Примеры синтаксиса добавления источника “Приложение”:

C:\Test\test.exe Данная команда запустит приложение Test.exe, расположенное по адресу С:Test

Вы также можете выбрать запускаемый файл вручную используя встроенный проводник.

Обращаем внимание, что данный функционал работает не со всеми приложениями (Зависит от настроек и функционала запускаемого приложения). Требуются предварительное тестирование или доработка ПО под конкретную реализацию.

Описание:

Вы можете запускать различные документы .PDF – формата. Иконки увеличения или уменьшения масштаба позволяют масштабировать документ от 10% до 200%. Иконки перехода “Вперед” и “Назад” позволяют перелистывать страницы документа без проброса управления.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя файлу для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Путь” [Текстовое поле] В данном поле задается путь к файлу или ссылка.

Дополнительные параметры:

• Параметр “Зуммирование” [Текстовое поле] Задает параметр от 10% до 200% для масштабирования документа при открытии на видеостене.

• Параметр “Стартовая страница” [Текстовое поле] При многостраничном документе позволяет выбрать номер страницы с которой откроется файл PDF на видеостене.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)

Вы можете добавлять бегущую строку или ссылку на RSS – ленту.

Основные параметры:

• Параметр “Название” [Текстовое поле] Задает имя источнику для последующего удобства поиска.
• Параметр “Описание“ [Текстовое поле] функционал этого инструмента одинаков для всех источников, используемых в данном приложении. Вы можете задать небольшое описание для источника, помимо названия.

• Параметр “Текст или ссылка” [Текстовое поле] В данное поле Вы можете ввести текст, который Вы планируете отобразить на видеостене (обязателен к выбору следующий параметр “Отображать как текст” или указать ссылку на RSS- ленту.

Дополнительные параметры:

• Параметр “Отображать как текст” [Чекбокс]   Установив данный чекбокс, параметр “Текст или ссылка” воспринимается ПО как текст.

• Параметр “Цвет шрифта“ [Выбор цвета] Позволяет выбрать цвет шрифта из имеющейся палитры цветов.

• Параметр “Цвет фона“ [Выбор цвета] Позволяет выбрать цвет фона из имеющейся палитры цветов.

• Параметр “Прозрачность фона“ [Текстовое поле] Позволяет задавать прозрачность бегущей строки. Диапазон значений от 0 до 100.

• Параметр “Скорость“ [Текстовое поле] Позволяет задавать скорость прокрутки. Диапазон значений от 0 до 100.

• Параметр “Количество новостей“ [Текстовое поле] Позволяет задавать количество новостей. Диапазон значений от 0 до 50.

Скриншот:

• Параметр “Скриншот” [Картинка] (см. Общие параметры источников) сюда загружается скриншот источника при нажатии на кнопку на источнике “Сохранить превью“.

Размер и положение:

• Параметр “Размер и положение” [Выпадающее поле] Отобразить или скрыть дополнительные параметры запуска источника (инструменты ручного ввода координат положения и размеров окна источника).

Подпись:

• Параметр “Подпись” [Текстовое поле] (см. Общие параметры источников)
