VII. ИНСТРУМЕНТЫ

Создано: Варлаам Глотов, Изменено Пн, 24 Мар на 10:36 AM по Варлаам Глотов

СОДЕРЖАНИЕ

1. Инструмент "Активные источники".
2. Инструмент "Удаленное управление".
3. Инструмент "Опорные сетки".
4. Инструмент "Шаблоны".
5. Инструмент "Трансляция".
6. Инструмент "Планировщик".
7. Инструмент "HDMI Трансляция (Управление HDMI)".

1. Инструмент "Активные источники".

Иконка инструмента:

Описание:

Вы можете работать с активными источниками (источниками на рабочей области видеостены), как со слоями. Перемещая их “выше-ниже в структуре, Вы регулируете положение (видимость источника) на видеостене.

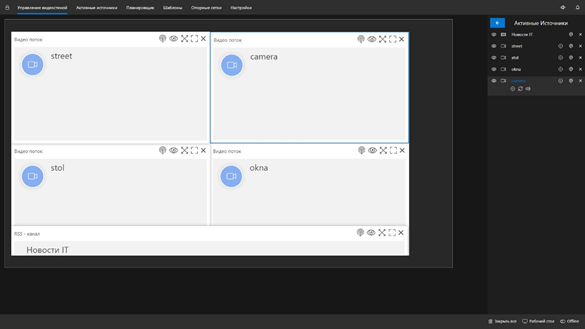

Пример: Источник RRS-канал находится на самом верхнем “слое” и отображается и в интерфейсе оператора, и на видеостене:

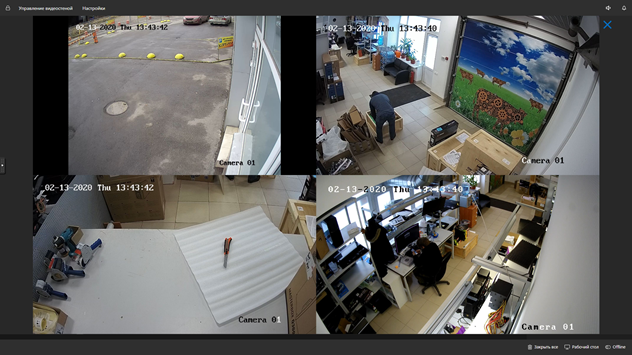

Вид на видеостене:

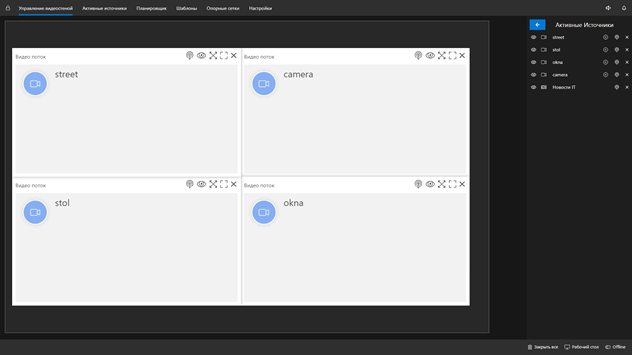

Перенеся Источник “RSS-канал” в самый “низ” структуры активных источников, по Z-индексу он переходит за два открытых источника “Stol” и “Okna” и не отображается ни в интерфейсе, ни на видеостене:

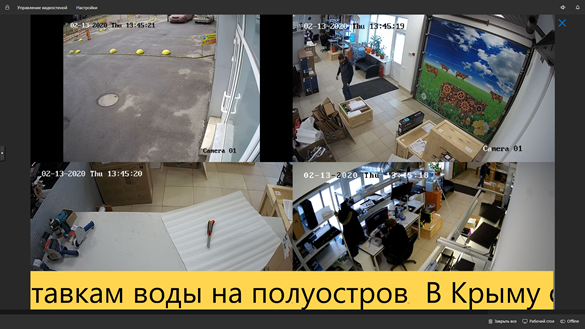

Вид в интерфейсе оператора:



Вид на стене:



В меню Активные источники помимо возможности перемещения по слоям можно выполнять дополнительные действия, а также при нажатии на название источника можно увидеть кнопки, дублирующие функционал самого источника.

		Пример: при нажатии на тип источника “Видео поток” (На скриншоте “сamera”), появляются кнопки управления “Пауза”, “Обновить”, “Вкл. / Откл. Громкость” (“Mute”). Дополнительные кнопки стандартны – “Показать” / “Скрыть источник”, “Пауза”, “Обратный стрим”, “Закрыть”.

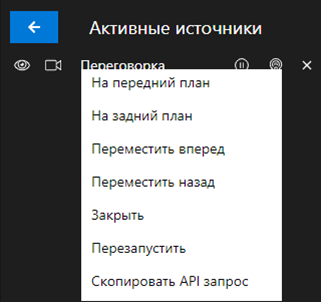

		Для вызова меню, нажмите правой кнопкой на источник. “На передний план” – перемещает источник на передний план “На задний план” – перемещает источник на задний план “Переместить вперед” – перемещает источник на 1 порядок «вперед” “Переместить назад” – перемещает источник на 1 порядок “назад”. “Закрыть” – закрывает выбранный источник. “Перезапустить” – перезапускает выбранный источник “Скопировать API запрос” – Копирует API-запрос в буфер обмена.

2. Инструмент "Удаленное управление".

Иконка Инструмента:

Описание:

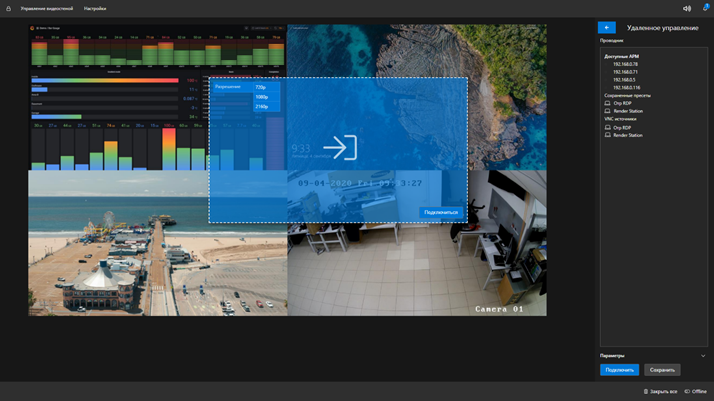

Инструмент для удаленного управления областями видеостены. Позволяет захватывать часть видеостены (от 720p до 2160p) и пробрасывать управление (клавиатуру – мышь) в выбранную область.

Выберите необходимую область для трансляции части управления видеостены или выберите разрешение из выпадающего списка (720 / 1080 p / 2160 p).

После подключения в нужную область вы также можете выбрать другую область видеостены, кликнув в правом верхнем углу кнопку . Далее Вы снова можете открыть нужную Вам область.

3. Инструмент "Опорные сетки".

Иконка Инструмента:

Описание:

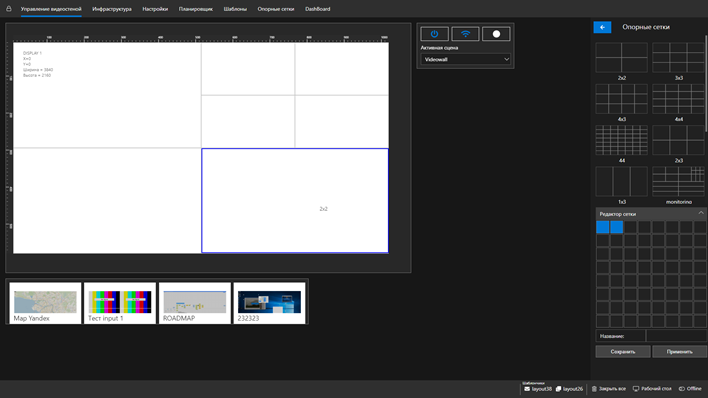

Вы можете создать сетку на рабочем столе для удобства расположения источников в дальнейшей работе.

При переходе в режим редактирования сетки отключатся возможность управлять контентом. Это сделано для того, чтобы новой редакцией сетки не изменить положение источников на видеостене.

При работе с сеткой сверху и слева от рабочей области появляется “Линейка”, для более удобной работы с разметкой сетки.

2.1. “Ручной режим”

Работа прямо на рабочей области путем изменения / удаления границ сетки мышкой тем самым изменяя границы сетки.

Поддерживается работа “Drag&Drop“ (Вы можете просто перенести сохраненную сетку из шаблонов сеток) и “Сетка в сетку“. В режиме Сетка в сетку Вы можете перетащить сохраненный шаблон сетки на имеющееся у Вас расположение сетки. При перетаскивании просто наведите, не отпуская кнопку мыши нужную Вам сетку, до того момента, пока не увидите, что активный прямоугольник сетки начал подсвечиваться. После этого отпустите кнопку мыши. Перетаскиваемый Вами шаблон сетки применится в имеющемся прямоугольнике.

Вы также можете:

передвигать границы сетки (передвижение вертикальной границы сетки влево /вправо, передвижение горизонтальной границы сетки вверх / вниз). Должна быть создана хотя бы одна линия сетки.
деление ячейки сетки (на 2 по горизонтали и по вертикали)
удаление границы сетки (объединение ячеек сетки)

Также инструмент показывает разрешение в px, которое отводится под новый или существующий элемент сетки.

2.2. “Автоматический режим“.

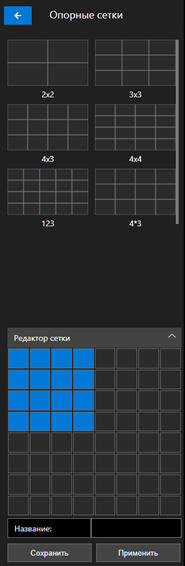

Позволяет быстро создать сетку от 1 до 8 x 8.

В данном режиме можно оперативно и быстро создать сетку. Выберите мышью необходимое количество столбцов и строк сетки и нажмите кнопку ”Применить”.

Максимальный размер сетки 20 x 20

Все подготовленные и часто используемые шаблоны сетки могут быть сохранены и загружены.

Вы можете переименовать шаблон сетки все шаблоны сохраняются, и Вы можете загружать их с помощью клика мыши, или функции Drag&Drop (просто перенесите нужный шаблон сетки на рабочую область, и он автоматически установится).

При выходе из режима редактирования сетки, созданная конфигурация сетки автоматически применяется.

4. Инструмент "Шаблоны".

Иконка Инструмента:

Описание:

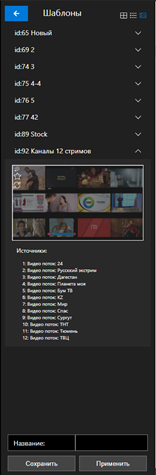

Сохраняет готовые шаблоны для оперативного восстановления конфигурации источников.

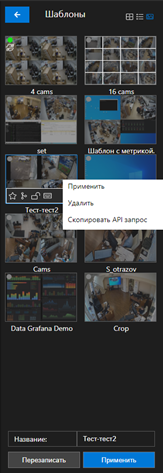

Условные обозначения в превью “Шаблоны”:

			Иконка статуса “Шаблон включен” / “Шаблон неактивен”
			Кнопка назначить шаблон как автоматически запускающийся при старте ПО
		Кнопка обновления превью (картинки) шаблона (появляется только у активного шаблона)
			Кнопка заблокировать шаблон от удаления
		Связать запуск шаблона с запуском другого шаблона на дочернем видеоконтроллере (сервере MWCC). См. п. 7.5.4.
		Назначает горячие клавиши для запуска шаблонов (оно не должно являться шорткатом в хроме, можно например Alt+1) -> нажать на Enter -> ткнуть на шорткат -> шаблон открылся. Если нажмете шорткат, который уже используется на другом шаблоне, он удалиться с другого шаблона.

		Отображать шаблоны в виде превью
		Отображать шаблоны в виде списка. В этом режиме можно увидеть ID шаблона и названия всех источников, которые входят в шаблон
		Показывать скриншот шаблона

	Время загрузки и сохранения шаблона зависит от количества открытых источников и их типа.

5. Инструмент "Трансляция".

Иконка Инструмента:

Описание:

Позволяет транслировать область видеостены или запущенный источник в сеть.

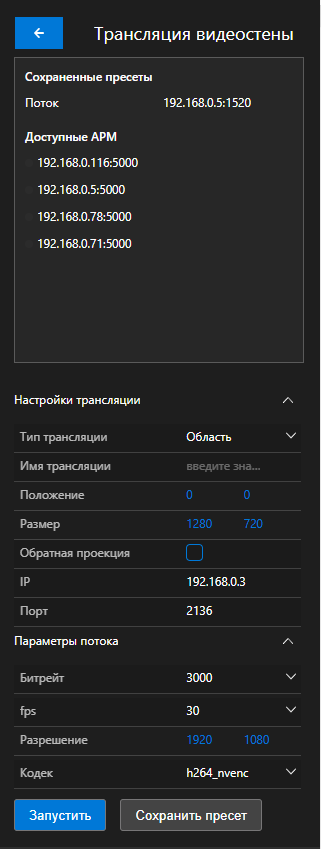

Настройки трансляции:

В настройках трансляции выберите необходимый вариант:
Параметр “Тип трансляции” [Выпадающее меню]
“Область“ или “Источник“. При выборе “Источник“ появится дополнительное меню для выбора источника из запущенных на видеостене. При выборе варианта “Область“ Вы можете как вручную, так и с помощью визуального редактора «Выбрать область» выбрать часть видеостены для трансляции в сеть вплоть до пикселя. При данном варианте заполняются последующие параметры: “Положение” и “Размер” автоматически, либо Вы можете задать их вручную.

Параметр “Имя трансляции” [Текстовое поле] – Вы можете задать имя трансляции для последующей идентификации из списка сохраненных пресетов.

Параметр “Положение” [Текстовое поле] – Вы можете задать координаты начала отчета

Параметр “Размер” [Текстовое поле] – Вы можете задать размер транслируемой области вручную.

Параметр Обратная проекция [Чекбокс] - Параметр “IP” [Текстовое поле] – введите IP-адрес устройства, на котором необходимо транслировать область видеостены или запущенный источник. IP- записывается в формате xx.xx.xx.xx

Параметр “Порт” [Текстовое поле] – введите номер порта устройства, на котором необходимо транслировать область видеостены.

Параметры потока:

Параметр “Битрейт [Выпадающее меню] 3000 или 5000 или 12000

Параметр “Fps” [Выпадающее меню] – Вы можете выбрать один из вариантов количества кадров 30 или 60.

Параметр “Разрешение” [Текстовое поле] – введите разрешение трансляции, но не более 3840 x 2160 pх.

Параметр “Кодек” [Выпадающее меню] - предлагается выбрать вариант кодека, которым будет сжиматься видео: h264_nvenc / h265_nvenc / h264_qsv / libx264 / h264_nvenc.

6. Инструмент "Планировщик".

Иконка Инструмента:

Описание:

Позволяет запускать сохраненные шаблоны и скрипты (реализация запуска скриптов на стадии тестирования) в определенное расписанием время.

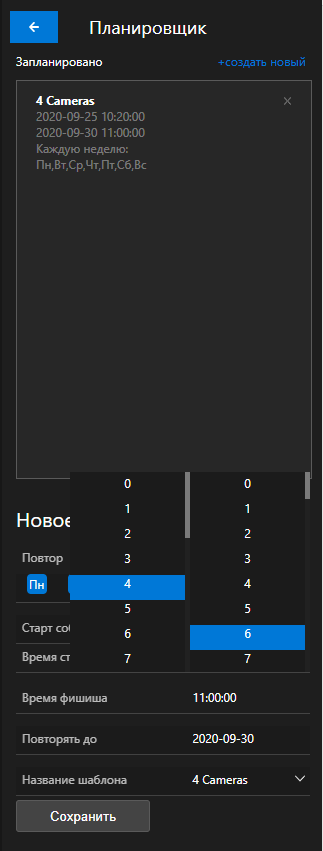

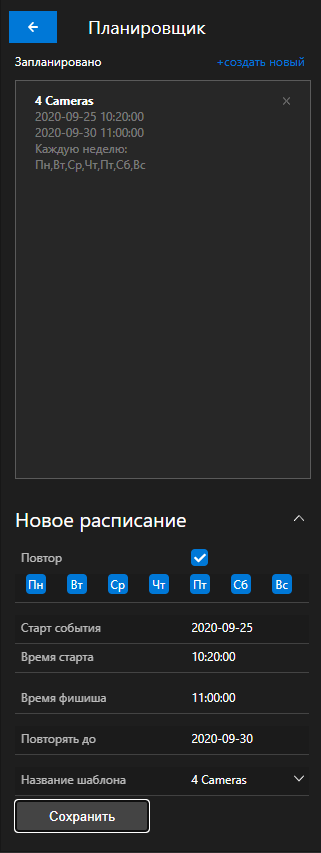

Для создания расписания раскройте контекстно меню “Новое расписание“ или нажмите на ссылку “+создать новый“ в котором Вы можете задать необходимые настройки события.

В настройке “Старт события“, Вы можете указать дату начала события.

В настройке “Время старта“, Вы можете указать время начала события.

В настройке “Время финиша“, Вы можете указать время окончания события.

В настройке “Повторять до “, Вы можете выбрать дату окончания работы шаблона.

В параметре “Название шаблона“ [Выпадающее меню] Вы можете выбрать Шаблон для запуска.

В параметре “Повтор“ [Чекбокс] Вы можете задать работы шаблона в течение недели.

При выборе “Тип события“ - “Шаблон“ в параметре “Название шаблона “ [Выпадающее меню] Вы можете выбрать один из сохраненных шаблонов (если шаблоны были сохранены).

Кнопка “Сохранить“ - добавляет событие в планировщик. Кнопка “Удалить“ – удаляет событие из планировщика.

	Обращайте внимание на время начала события. События, установленные на запуск на дату / время в прошлом времени, не запускаются, даже если период их действия заканчивается в будущем времени.

7. Инструмент "HDMI Трансляция (Управление HDMI)".

Иконка Инструмента:

Описание:

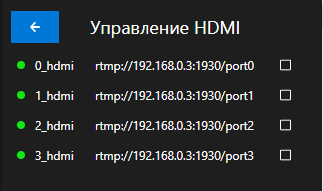

Данный инструмент позволяет стримить входной порт плат захвата (пока это Magewell Pro Capture Series и Matrox IPX) в сеть.

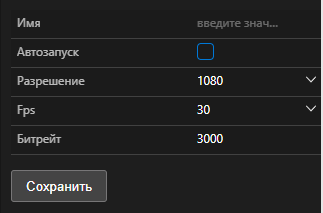

Вы можете выбрать разрешение, количество FPS и битрейт, а также остановить / запустить стрим и добавить автозапуск стрима
