Описание:

Все произведенные настройки применяются для используемого видеоконтроллера, а также для всех операторов, использующих данный контроллер.

Применение настроек происходит только после нажатия кнопки “Сохранить”.

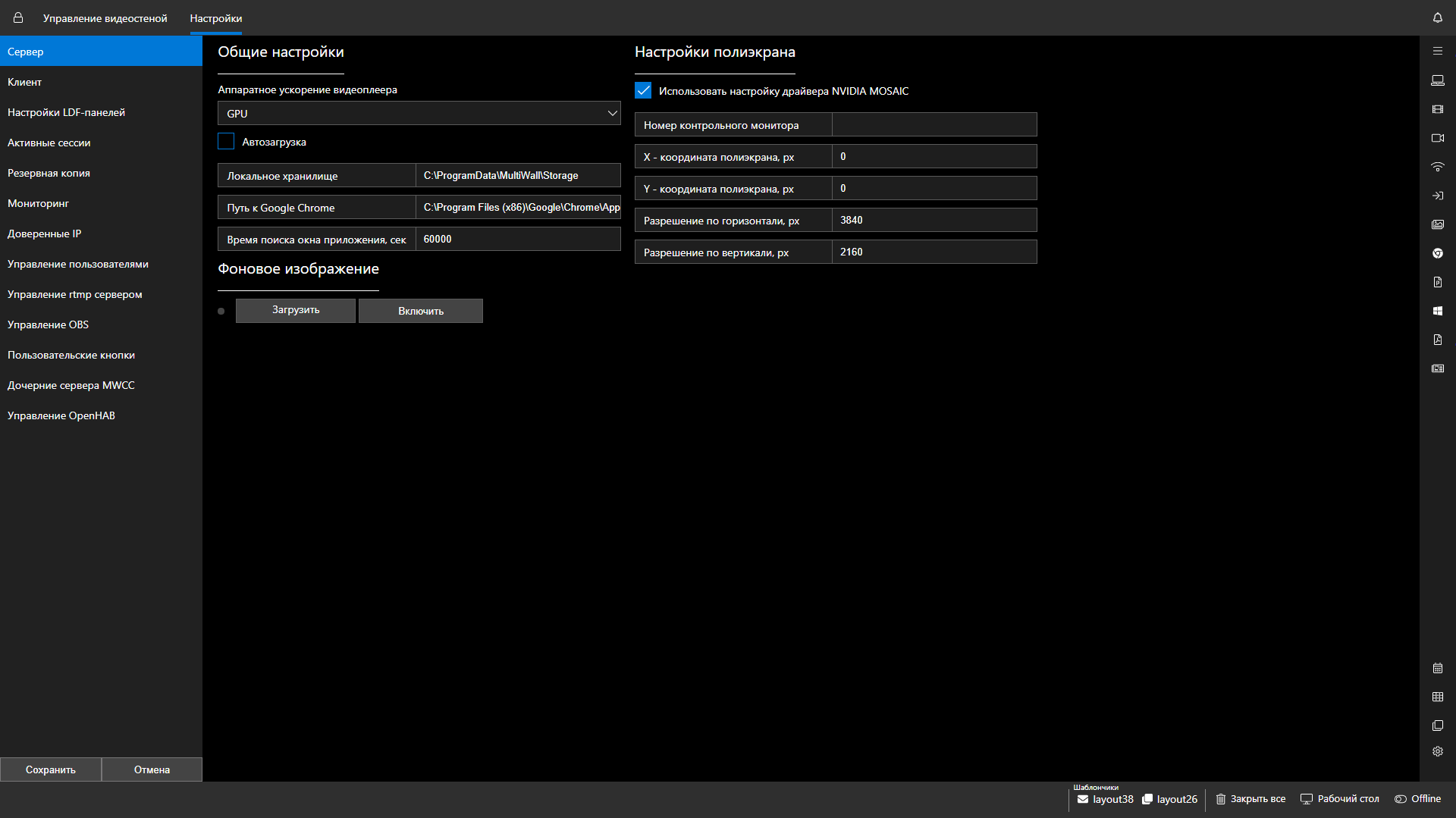

• Параметр “Аппаратное ускорение видеоплеера” Выпадающее меню с доступными вариантами:

GPU – При выборе данного параметра для аппаратного ускорения видеоплеера используется процессоры видеокарт (если применимо).

NVENC - При выборе данного параметра для аппаратного ускорения видеоплеера используется специализированные процессоры видеокарт (если применимо).

Нет (Без ускорения) - При выборе данного параметра для декодирования и аппаратного ускорения используются процессорные мощности.

• Параметр “Автозагрузка”  : Установив Вы разрешаете автоматически запускаться серверной части при включении видеоконтроллера.

• Параметр “Путь к локальному хранилищу” [Поле текстового ввода] Вы можете выбрать другой путь сохранения файлов (По-умолчанию: C:\ProgramData\MultiWall\Storage).

• Параметр “Путь к Google Chrome” [Поле текстового ввода] Вы можете выбрать другой путь, если Google Chrome установлен не в папку по-умолчанию. (По-умолчанию: C:\Program Files (x86)\Google\Chrome\Application\chrome.exe).

• Параметр “Время поиска окна для источника “Приложение” Здесь Вы задаете время поиска приложения при его запуске через ПО MWCC. Чем больше установлено время, тем дольше MWCC будет ждать запуска приложения.

• Уровень логгирования “Дебаг“, “Инфо“, “Ошибки“. Вы можете выбрать режим логирования для того, чтобы посмотреть и записать те или иные виды ошибок.

• Параметр “Фоновое изображение“. При нажатии на кнопку “Загрузить“, Вы можете загрузить любое изображение в формате .jpg, .png для того, чтобы впоследствии использовать его как фоновое изображение. Установив Вы можете запускать загруженное изображение при старте MWCC. Кнопка “Выключить” – выключает фоновое изображение.

• Параметр “Обновить лицензию”. Сбрасывает текущую лицензию. Для выписки новой лицензии с новым функционалом. Сервисная кнопка.

• Параметр “Режим отображения дисплеев”: Выберите из трёх режимов каким образом у Вас собрана видеостена: “Единый дисплей” – режим полиэкрана, “Отдельные дисплеи“ – режим распределенного рабочего стола, “Ручная настройка“ – режим “сложной” конфигурации.

• Параметр “Номер контрольного монитора” Если в системе запланирован контрольный монитор и не требуется отображать его в ПО, то следует указать номер дисплея (номер дисплея можно узнать из драйвера)

• Параметр “X – координата полиэкрана, px” Координаты начала отчета по оси Х (по умолчанию установлено значение 0). Измеряется в px.

• Параметр “Y – координата полиэкрана, px” Координаты начала отчета по оси Y (по умолчанию установлено значение 0). Измеряется в px.

• Параметр “Разрешение по горизонтали, px” Общее разрешение по горизонтали. Измеряется в px.

• Параметр “Разрешение по горизонтали, px” Общее разрешение по вертикали. Измеряется в px.

• Параметр: “Притягивать к сетке” Установив Вы можете разрешить притягивание окон источника к сетке.

• Параметр: “Разворачивать на ячейку” Установив Вы разрешаете разворачивать окно источника в рамках ячейки сетки.

• Параметр “Показывать подтверждения” : Установив Система будет каждый раз спрашивать Вас при закрытии уведомления.

• Подраздел “Цветовые схемы”. Позволяет выбрать цвет фона для каждого из предлагаемых источников из имеющейся палитры цветов, а также изменить различные цвета интерфейса по своему усмотрению. Для того, чтобы создать цветовую схему следует ввести имя в строку и нажать кнопку “Создать“. Вы можете как экспортировать (сохранить) настроенную цветовую схему в файл, так и экспортировать “Загрузить из файла“. В каждой цветовой палитре есть кнопка “Сбросить до настроек по умолчанию“.

• В подразделе “Управление файлами клиента“ Вы можете изменить логотип программного обеспечения. Логотип следует загружать в формате файла .png c режимом фоновая прозрачность.

• Параметр “Таймаут сессии” [Поле ввода цифрового значения]: Вы можете выставить время, после которого неактивный пользователь будет автоматически. Измеряется в минутах.

• Параметр “Активные сессии“. Показывает подключенные в данный момент к видеоконтроллеру IP-адреса операторов (в том числе и Ваш). Выбрав IP-адрес из списка, станет доступна кнопка “Закрыть“, для того чтобы исключить компьютер оператора из параллельного пользования ПО MWCC.

• Отображает краткую информацию по мониторингу видеоконтроллера. Загруженность: cpu – центрального процессора видеоконтроллера [Измеряется в процентах), ram – оперативной памяти видеоконтроллера [измеряется в процентах], GPU1 (GPUn) - загруженность видеокарты (по количеству чипов видеокарт установленных в видеоконтроллере) [измеряется в процентах], network – загруженность сетевой карты (по количеству сетевых карт в видеоконтроллере) [измеряется в кB/s]

• Параметр “Получать уведомления” : Установив ПО будет показывать уведомление о достижении порогового значения.

• Параметр “Получать уведомления о повышении порога производительности” : Установив Вы разрешаете ПО выводить всплывающими сообщениями информацию о превышении порога производительности Процессора, оперативной памяти, видеокарты (если применимо).

• Параметр “Порог использования процессора” [Поле ввода цифрового значения] Вы можете задать порог в цифровом значении от 0 до 100 при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке процессора. Параметр измеряется в процентах.

• Параметр “Порог использования оперативной памяти” [Поле ввода цифрового значения] Вы можете задать порог в цифровом значении от 0 до 100 при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке оперативной памяти. Параметр измеряется в процентах.

• Параметр “Время превышения порога” [Поле ввода цифрового значения] Данный параметр задает значение превышение порога, при превышении которого система начинает выводить оператору сообщение о критической нагрузке, того или иного компонента видеоконтроллера.

• Параметр “Логирование мониторинга” : Установив Вы можете вести логи для мониторинга нагрузки на составляющие видеоконтроллера.

• Кнопка “Загрузить логи“, позволяет скачать все файлы логов одним архивом, для дальнейшего просмотра и проверки ПО MWCC на ошибки.

При достижении пороговых значений (по-умолчанию > 75% загрузки) программное обеспечение отображает всплывающие подсказки оператору по загрузке того или иного устройства.

В данном разделе можно создать список доверенных IP адресов для последующей возможности запуска с них скриптов на выполнение тех или иных задач (запуск / закрытие шаблона, запуск источника, перезагрузка видеоконтроллера и т.д.)

После внесения доверенного IP ему присваивается специализированный ключ, который Вы можете скопировать и вставить в дальнейшем в скрипт.

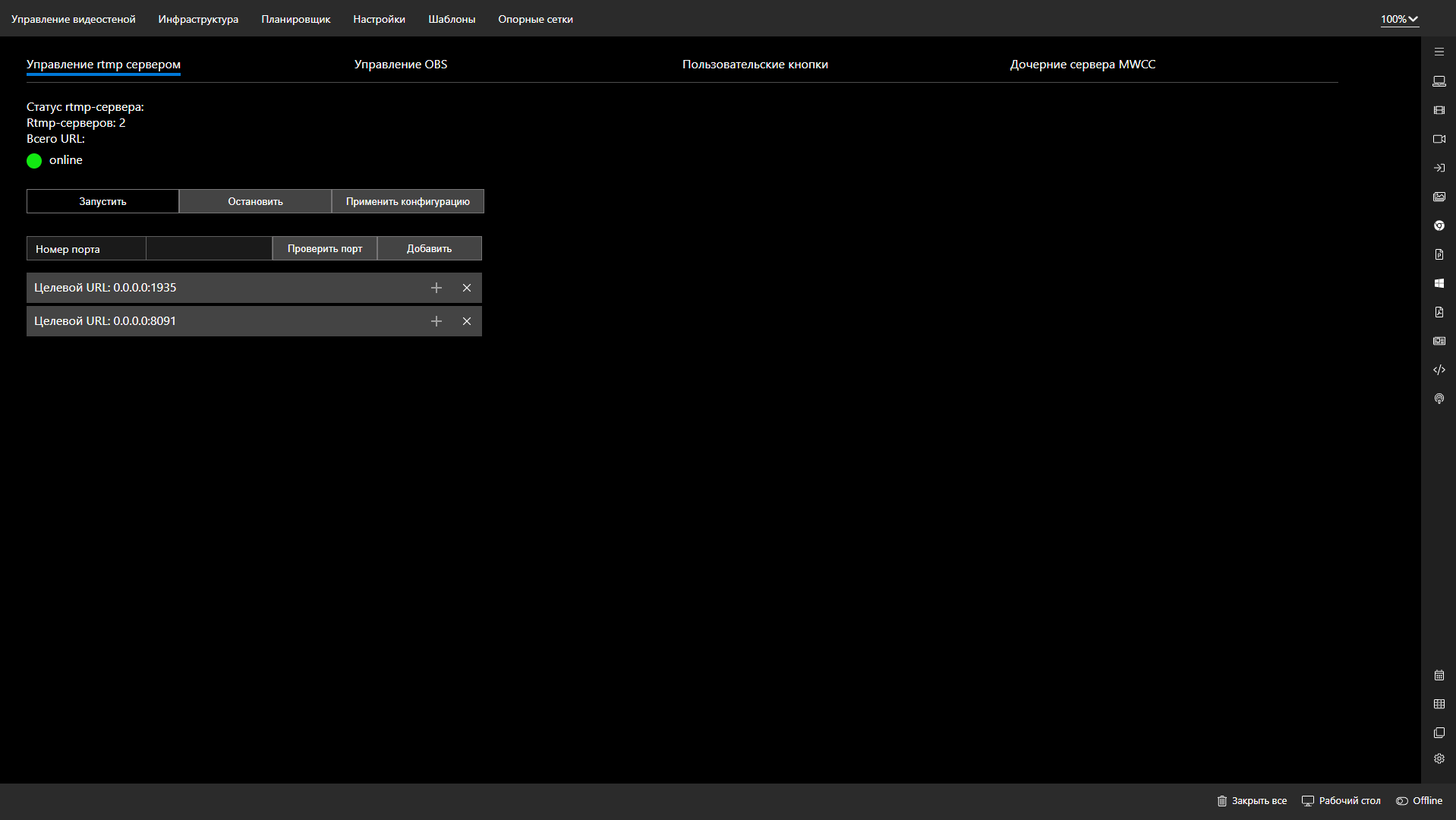

На видеоконтроллере возможен запуск RTMP –сервера для получения RTMP – потоков (как источников сигнала). Сервер RTMP – является отдельной службой и его можно “Запустить”, “Остановить” с помощью соответствующих кнопок в разделе.

Для добавления порта RTMP – его необходимо проверить на предмет доступности введя в поле “Номер порта“ необходимый Вам номер и нажав кнопку “Проверить порт“. После того, как система скажет что порт свободен его можно Добавить, нажав соответствующую кнопку.

После добавления порт появится в списке с названием Целевой URL:0.0.0.0:xxxx – где xxxx – номер порта, который Вы задали, а 0.0.0.0 – IP-адрес видеоконтроллера.

В дальнейшем Вы можете удалять или добавлять необходимое кол-во портов под свои задачи.

Позволяет добавлять стрим с устройства с ПО OBS Studio. Для работы со стримами нужно сделать несколько подготовительных действий:

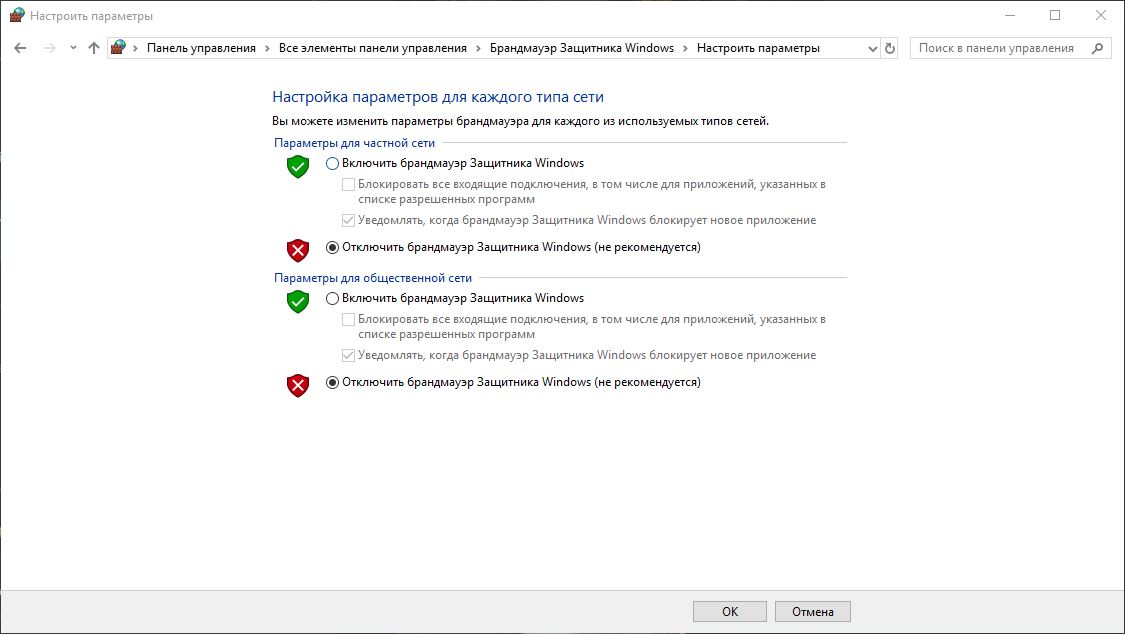

1. Отключите Брандмауэр на ПК (Экран или приложение которого нужно отправить в стрим (поток)).

1. Скачать и установить на ПК (Экран или приложение которого нужно отправить в стрим (поток)) открытое программное обеспечение OBS Studio. Самая последняя версия программного обеспечения доступна на сайте https://obsproject.com/
2. Скачать и установить плагин obs-websocket для OBS Studio на ПК (Экран или приложение которого нужно отправить в стрим (поток)). Последняя версия плагина доступна по ссылке: https://obsproject.com/forum/resources/obs-websocket-remote-control-of-obs-studio-made-easy.466/

1. Добавить (включить) RTMP сервер в ПО MWCC (см. п. 7.5.1. “Управление rtmp-сервером“)

1. Выполнить следующие настройки программного обеспечения OBS Studio на ПК (Экран или приложение которого нужно отправить в стрим (поток)):

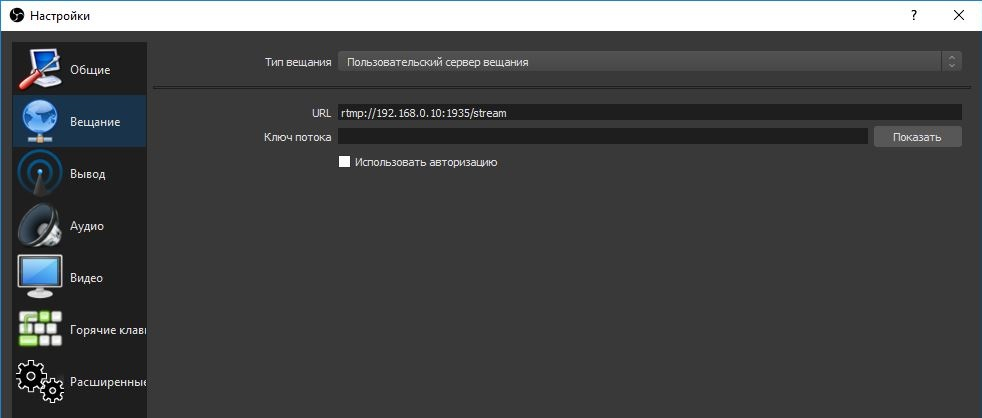

5.1. Зайдите в “Настройки” в программном обеспечении OBS Studio. Выберите подкатегорию “Вещание” → “Тип вещания” → выберите “Пользовательский сервер вещания”.

5.2. В строке URL укажите IP-адрес и порт RTMP-сервера. Пример: “rtmp://192.168.0.10:1935/stream” (без кавычек).

5.3. Зайдите в “Настройки” в программном обеспечении OBS Studio. Выберите подкатегорию “Вывод” → “Режим вывода” → выберите “Расширенный”. “Кодировщик” → “QuickSync H.264”.

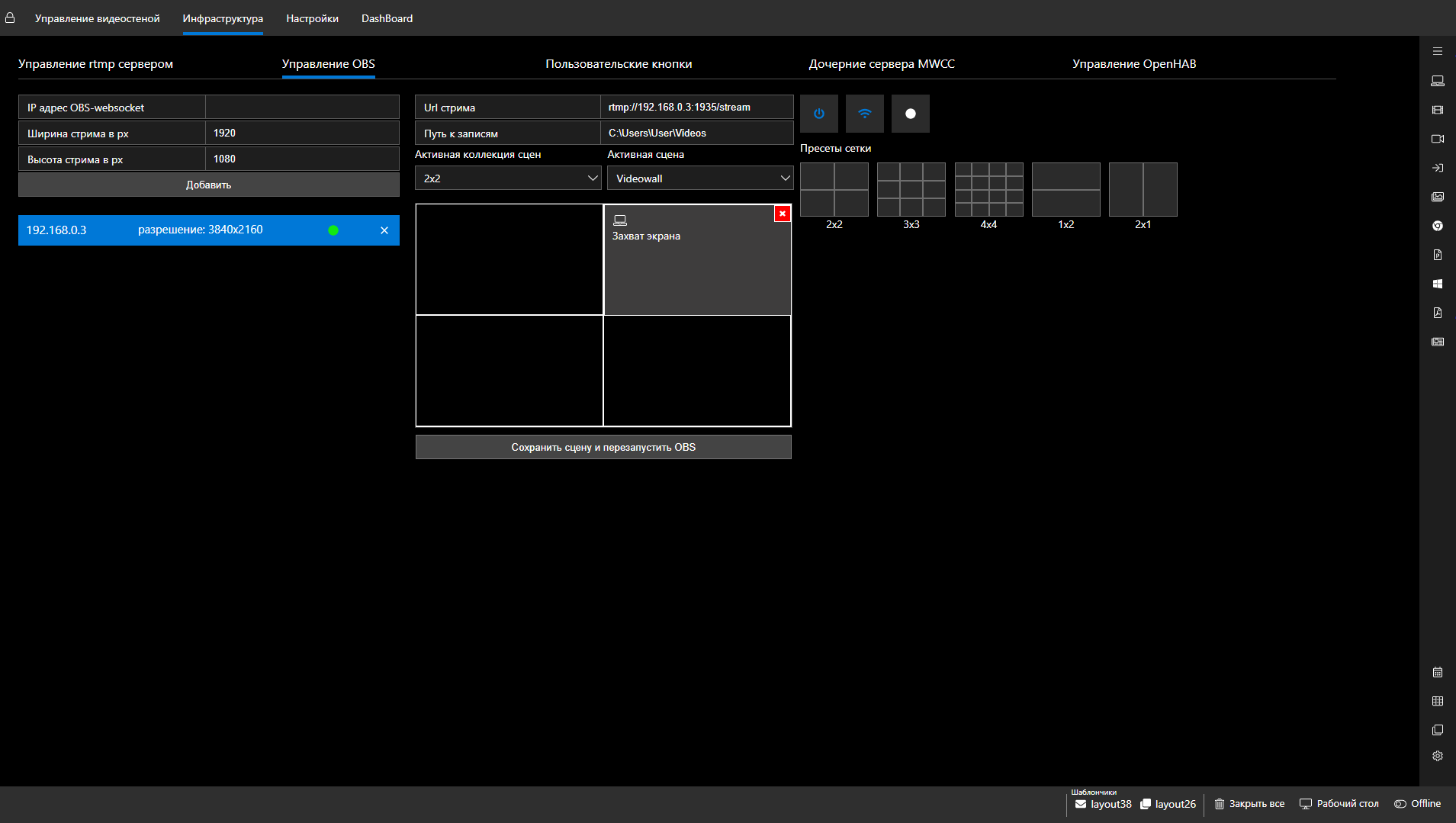

1. Далее осуществляем настройки в ПО MWCC. Перейдите на вкладку “Инфраструктура” → “Управление OBS”.
2. В поле “IP адрес OBS-websocket” записываем IP ПК (Экран или приложение которого нужно отправить в стрим (поток).

1. “Ширина стрима в px” и “Высота стрима в px” – введите разрешение Вашего ПК (Экран или приложение которого нужно отправить в стрим (поток).

1. Нажмите “Добавить”.

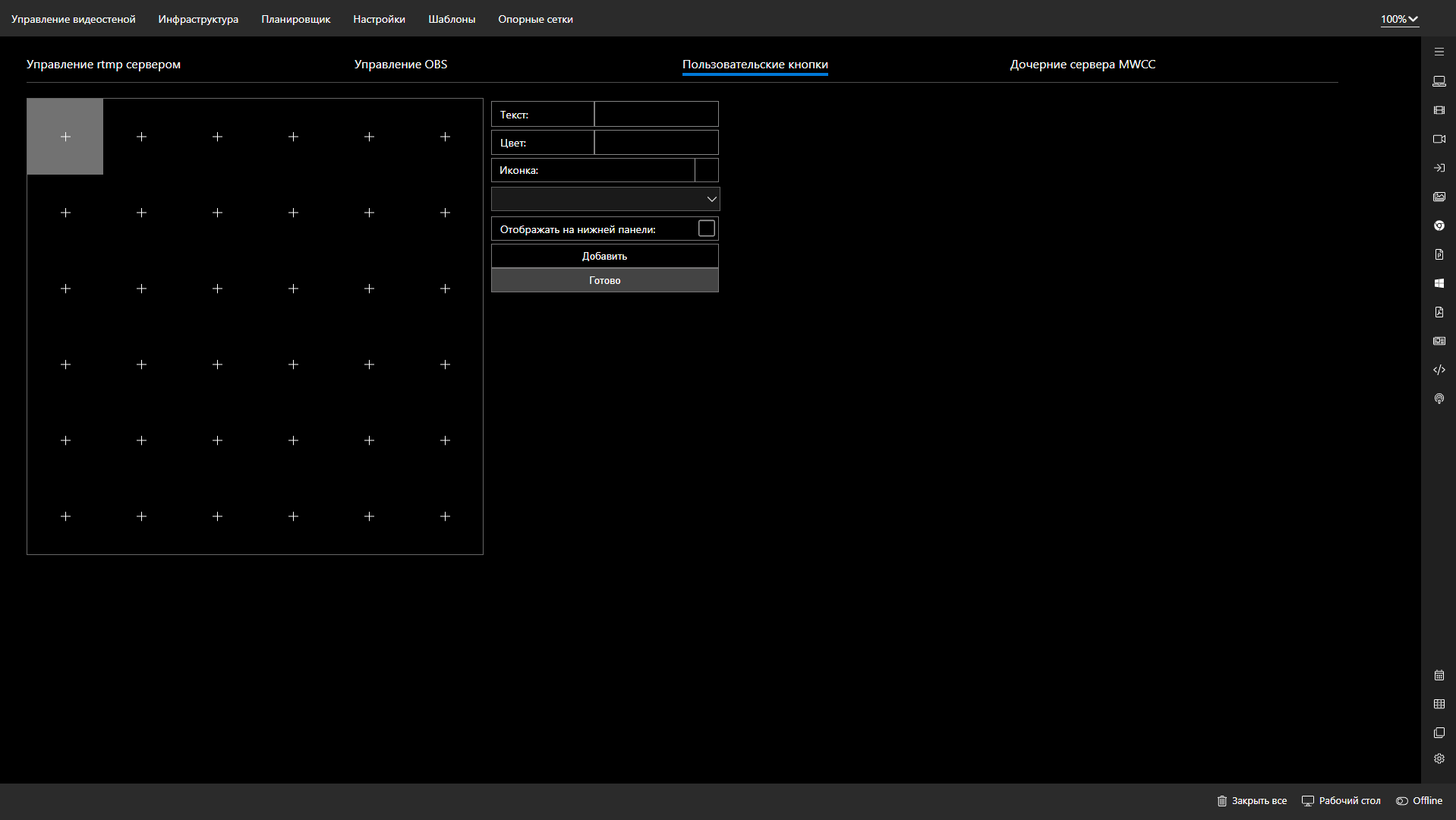

Данный инструмент предоставляет возможность сделать визуальные кнопки (Цвет, текст, иконка) и назначить на каждую определенное действие: Скрипт (код скрипта), Запуск исполняемого файла .exe, Запуск скрипта (файл с кодом скрипта).

Параметр: “Название кнопки”. Задаёт название кнопки.

Параметр: “Цвет”. Позволяет выбрать цвет фона кнопки из имеющейся палитры цветов.

Параметр: “Иконка”. Позволяет выбрать иконку кнопки из имеющегося набора иконок.

Параметр: “Выпадающее меню”. Позволяет выбрать определенное действие: Скрипт (код скрипта), Запуск исполняемого файла .exe, Запуск скрипта (файл с кодом скрипта).

Параметр: “Отображать на нижней панели” [Чекбокс] Установив  Вы добавите отображение кнопки на нижнюю панель ПО (Кнопка обязательно должна быть в группе)

Некоторые примеры скриптов на базе HTML-запросов:

Включение видеопанелей (вводится без кавычек):

“start http://192.168.xx.xx:8090/monitor/on/”

Отключение видеопанелей (вводится без кавычек):

“start http://192.168.xx.xx:8090/monitor/off/”

Запуск шаблона с номером ID 28 (вводится без кавычек):

“start http://192.168.xx.xx:8090/layout/28/”

В данном разделе Вы можете добавить IP-адрес дочернего видеоконтроллера, шаблоны которого Вы хотите синхронизировать с запуском шаблонов на текущем контроллере.

Для того, чтобы добавить дочерний контроллер введите его IP-адрес. Если дочерний контроллер запущен и запущено ПО MWCC на нем, его IP – адрес будет подсвечиваться зеленой точкой. Дополнительно есть кнопка обновить статус дочернего контроллера.

Чтобы запустить на дочернем сервере шаблон вместе со своим шаблоном, перейдите в раздел “Шаблоны” Выберите нужный шаблон и нажмите иконку:

В появившемся меню выберите название шаблона из списка, который будет запускаться вместе с шаблоном на основном контроллере. Вы также можете добавить к запуску имеющиеся скрипты и стрим с OBS.
