Видеопоток

СОДЕРЖАНИЕ

• Создание/Загрузка источника
• Основные параметры источника
• Дополнительные параметры источника
• Скриншот
• Подпись (MWCC 3.0)
• Наложение (MWCC 3.0)
• Виджеты (MWCC 3.0.3)
• Примеры синтаксиса добавления источника «Видеопоток»

Источник Видеопоток позволяет транслировать на видеостену как записанное видео со стороннего источника, так и видео в режиме реального времени.

Источник «Видеопоток» можно использовать для просмотра контента с YouTube (видео или онлайн-трансляции).
Однако YouTube постоянно обновляется, поэтому этот функционал может перестать работать.
Чтобы восстановить, можно обновить библиотеку youtube-dl, скачав новую версию с:
https://www.youtube-dl.org/downloads/latest/youtube-dl.exe
Затем замените youtube-dl.exe в папке «C:\Program Files\Forsite M-Wall Control Center\bin» (по умолчанию).

Создание/Загрузка источника

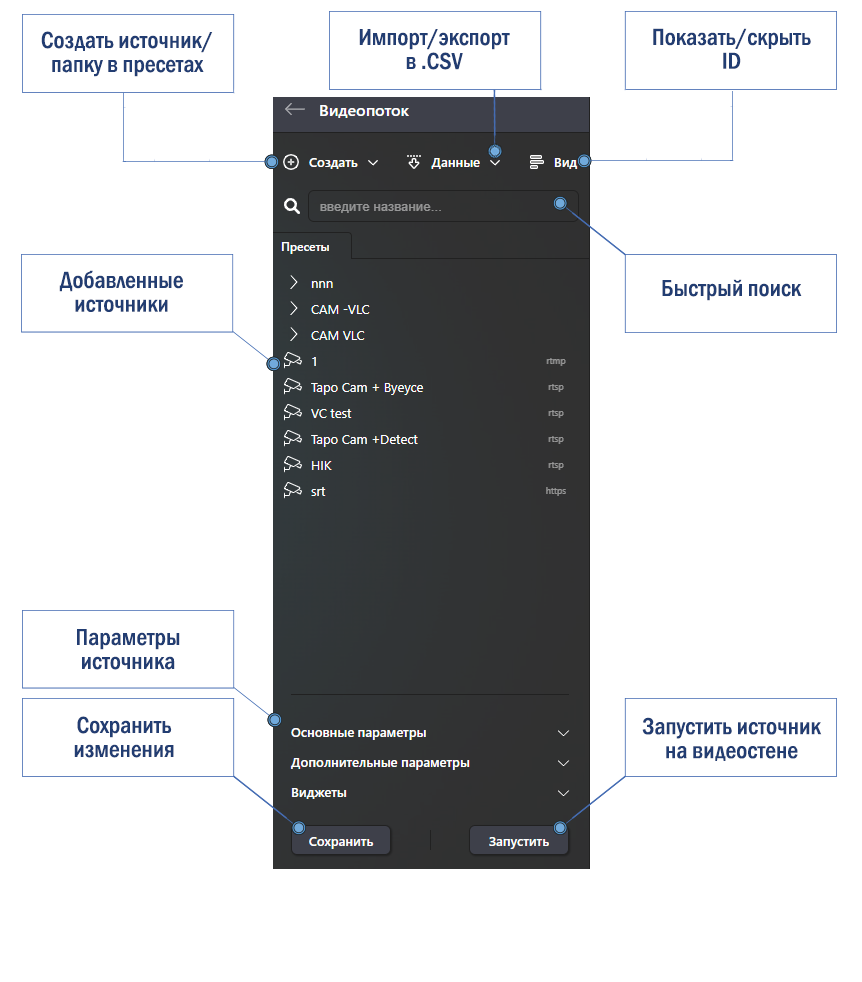

Чтобы добавить источник Видеопоток в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Видеопоток. Далее вы можете:

• добавить «Видеопоток» вручную через кнопку Создать;
• импортировать видеоисточники через загрузку файла в формате .csv.

Как добавить источник вручную:

1. На вкладке Пресеты нажмите Создать — Создать источник. Предварительно можно создать папку (кнопка «Создать папку в пресетах»). После этого внизу панели появится форма, где нужно указать название (имя источника) и ссылку на поток, а также (при желании) дополнительные параметры.


2. Нажмите Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать «Видеопоток» можно на вкладке Пресеты:

1. Подготовьте файл в формате .csv.
2. На вкладке Пресеты нажмите на кнопку Данные и выберите Загрузить в формате CSV.


3. Если ранее источники уже были добавлены, они обновятся при загрузке CSV.

После изменения параметров источника нажмите «Перезаписать».
Чтобы изменения отобразились на видеостене, в меню управления окном (модуль «Видеостена»)
выберите «Перезапустить» (если источник уже выведен на видеостену).

Основные параметры источника

Ниже пример окна с основными настройками «Видеопотока»:

• Название — укажите имя источника. Обязательно к заполнению.
• Описание — произвольное описание (необязательно).
• Ссылка на поток — адрес (URL) потока (обязательно).
• Тип потока — Https, Udp, Rtmp, Rtsp и пр. Обычно система определяет автоматом из ссылки, но при необходимости выберите вручную.

Дополнительные параметры источника

Здесь можно указать разные настройки, влияющие на отображение.

• Показывать лоадер — если включено, при подключении/перезапуске будет показана иконка загрузки.

• Альтернативный плеер — переключатель. При включении может появиться Вывод: OpenGLWin, чтобы видео шло через OpenGL для Windows. Тогда Поворот и Зуммирование указывать не нужно.
• Декодер (для Rtsp) — может быть NVENC, IPX и т. д. Зависит от конфигурации видеоконтроллера (NVIDIA/Matrox IPX).

• Поворот — 0, 90, 180, 270.

• Зуммирование — приближение (0–12). По умолчанию 0 (без увеличения).
• Обрезка — «X, Y, ширина, высота». Например: «0, 0, 100, 100» вырежет квадрат 100×100 от левого верхнего угла. Если Альтернативный плеер включён, тогда вместо этих четырёх значений указываются поля «Слева, Сверху, Справа, Снизу».
• Соотношение — от 1:2 до 1:100 (зависит от разрешения видео).
• Громкость — 1–100.
• Интервал обновления (в минутах) — при необходимости.
• h265 (для Rtsp) — включает сжатие h.265 (рекомендуется при 4K и выше).

Скриншот

Скриншот используется как заставка на видеостене. Он формируется автоматически при первом запуске источника или после сохранения превью («Сохранить превью») в меню управления окном на «Видеостене».

Подпись (MWCC 3.0)

В MWCC 3.0 «Подпись» настраивается непосредственно в карточке источника. Начиная с MWCC 3.0.3 она перенесена в раздел «Виджеты» (см. ниже).

С помощью «Подписи» можно добавить поверх видео окна текст (с настройкой размера шрифта, цвета и прозрачности фона).

• Текст, Размер шрифта
• Прозрачность фона (0–100)
• Выбор цвета шрифта и фона
• Выравнивание по горизонтали и вертикали

Наложение (MWCC 3.0)

В MWCC 3.0 «Наложение» также задаётся прямо в карточке источника. В MWCC 3.0.3 оно заменено общим механизмом «Виджеты».

Функция Наложение позволяет накладывать поверх источника веб-страницу, картинку и т. д.:

• URL — адрес сайта
• Масштаб, % — 100, 200 (без знака %)
• Прозрачность, % — 0 (непрозрачно) … 100 (полностью прозрачный слой)
• Ширина, px и Высота, px — габариты окна
• Классы без фона — CSS-классы (через запятую)

Взаимодействие с наложенной страницей возможно при «Пробросе управления».

Удаление наложения: меню управления окном → «Маркировка» → «Наложение» → «Убрать».

Виджеты (MWCC 3.0.3)

Начиная с MWCC 3.0.3, «Подпись» и «Наложение» вынесены в отдельный механизм «Виджеты».

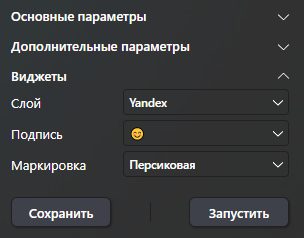

К каждому источнику можно прикрепить виджет Слой, Подпись или Маркировка. Чтобы его добавить, в разделе Инструменты → Виджеты создайте нужный виджет, а затем выберите его в настройках самого источника (в выпадающем списке «Виджеты»). Убрать виджет — выбрать «По умолчанию».

Также можно добавлять/менять виджет через модуль Видеостена, выбрав источник в «Активных источниках» и назначив нужный виджет.

Примеры синтаксиса добавления источника «Видеопоток»

IP камера: rtsp://admin:8657026@192.168.10.239
Программный стриминг: http://192.168.10.149:8000/main
(Без кавычек. Где 8000 — используемый порт. Разрешается использовать стриминговые устройства, поддерживающие такой формат.)
