СОДЕРЖАНИЕ

• Управление OBS
  • Обозначение кнопок
  • Как добавить сервер OBS
• Трансляция портов
  • RTMP
  • NDI

Управление OBS

Позволяет добавлять стрим с устройства с ПО OBS Studio. Вкладка представлена в виде списка с добавленными IP-адресами серверов OBS по протоколу связи WebSocket и кнопками управления. Здесь можно управлять трансляцией данных: включать и отключать стрим, вести запись, перезагружать сервера. Также можно добавлять и удалять сервера OBS.

Обозначение кнопок

	Стрим остановлен. Чтобы запустить стрим, нажмите на кнопку.
	Стрим запущен. В этом случае вы можете скопировать адрес на стрим. Чтобы остановить стрим, нажмите на кнопку.
	Запись не ведется. Чтобы включить запись, нажмите на эту кнопку.
	Ведется запись. Чтобы остановить запись, нажмите на эту кнопку.
	Переподключить сервер OBS.

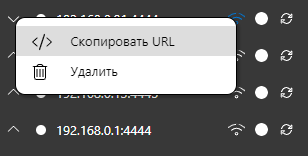

Для управления подключенными серверами OBS наведите курсор мыши на нужный адрес и нажмите правую кнопку. В выпадающем меню выберите:

• Скопировать URL. В этом случае будет скопирован полный IP-адрес сервера OBS. Например: rtmp://192.168.0.13:1935/stream.
• Удалить. В этом случае сервер OBS будет удален из списка. Все возможные трансляции и записи будут прекращены.

Как добавить сервер OBS

Для работы со стримами нужно сделать несколько подготовительных действий:

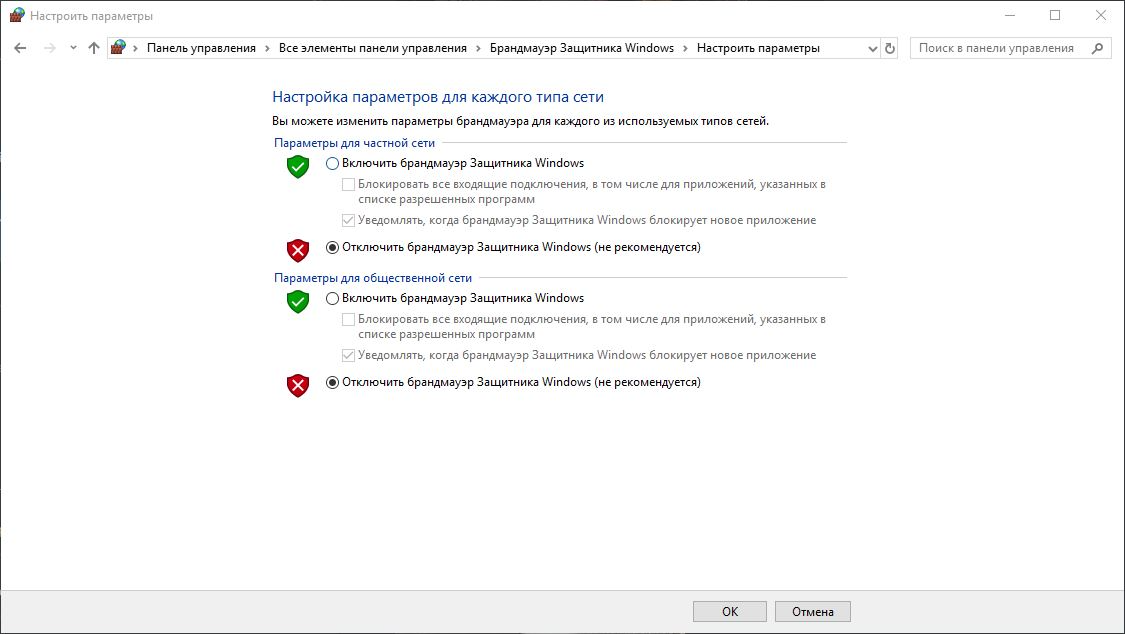

1. Отключите Брандмауэр на ПК (экран или приложение которого нужно отправить в стрим (поток)). Отключение брандмауэра Microsoft Defender может сделать ваше устройство и сеть более уязвимыми для несанкционированного доступа.


2. Скачать и установить на ПК (экран или приложение которого нужно отправить в стрим (поток)) открытое программное обеспечение OBS Studio. Самая последняя версия программного обеспечения доступна на сайте https://obsproject.com/.
3. Скачать и установить плагин obs-websocket для OBS Studio на ПК (экран или приложение которого нужно отправить в стрим (поток)). Последняя версия плагина доступна по ссылке: https://obsproject.com/forum/resources/obs-websocket-remote-control-of-obs-studio-made-easy.466/
4. Добавить (включить) RTMP-сервер в ПО MWCC.
5. Выполнить следующие настройки программного обеспечения OBS Studio на ПК (экран или приложение которого нужно отправить в стрим (поток)):
   • Зайдите в Настройки в программном обеспечении OBS Studio. Выберите подкатегорию Вещание → Тип вещания. Выберите Пользовательский сервер вещания.
   • В строке URL укажите IP-адрес и порт RTMP-сервера. Используемые порты по умолчанию: 1935, 1930. Пример: rtmp://192.168.0.10:1935/stream.
   • Зайдите в Настройки в программном обеспечении OBS Studio. Выберите подкатегорию Вывод → Режим вывода. Выберите Расширенный. Кодировщик → QuickSync H.264.

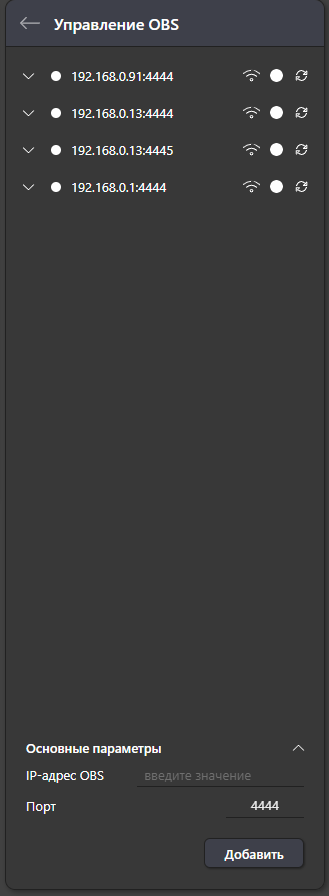

6. Далее выполните настройки в ПО MWCC. Перейдите в раздел Трансляция (боковая панель) → Управление OBS.
7. В поле IP-адрес OBS пропишите IP ПК (экран или приложение которого нужно отправить в стрим (поток)). Например: 192.168.0.13.
8. В поле Порт укажите порт подключения.
9. Нажмите Добавить.

Если сервер доступен и настроен корректно, то он будет добавлен в список OBS-серверов. Если нет, то в уведомлениях отобразится ошибка.

Трансляция портов

RTMP

Для трансляции потокового видео с RTMP-сервера необходимо предварительно добавить порт(-ы) в разделе Настройки (кнопка в верхней панели) — Конфигурация контроллера — Настройки сервера — RTMP.

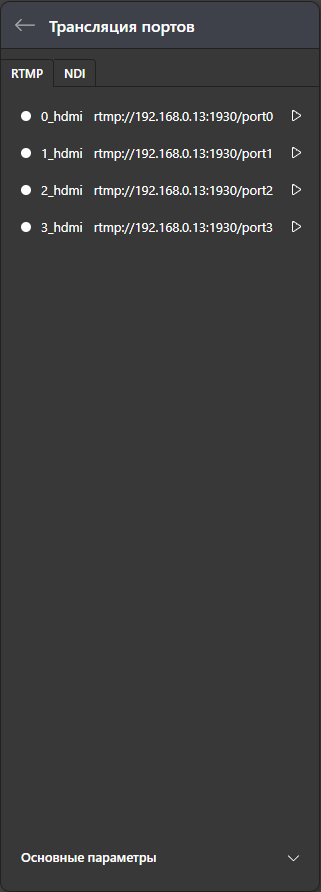

На данной вкладке отображаются порты RTMP-сервера для трансляции данных. Чтобы посмотреть или изменить параметры порта, кликните левой кнопкой мыши на нужную запись в списке — внизу панели откроется блок Основные параметры. Можно изменить следующие параметры:

• Имя. Укажите имя порта. Например, 1_hdmi.
• Автозапуск. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать автоматический запуск трансляции с данного порта сервера. По умолчанию автозапуск выключен.

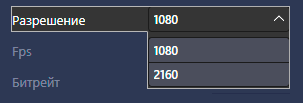

• Разрешение. Выберите в выпадающем списке нужное значение: 1080 или 2160 (в пикселях). Для выбора нажмите на кнопку в виде галочки и выберите из выпадающего списка нужное значение.

• Fps. Выберите в выпадающем списке частоту кадров: 30 или 60.

• Битрейт. Укажите скорость потока данных (только число).

Нажмите на кнопку Сохранить, чтобы обновить настройки порта.

Обозначение кнопок:

	Порт не подключен.
	Порт подключен.
	Кнопка Play. Запускает трансляцию порта.
	Кнопка Stop. Останавливает трансляцию порта.

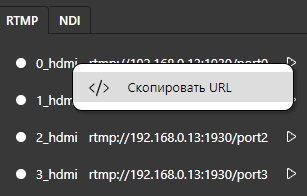

Для копирования URL порта нажмите по нему правой кнопкой мыши. В выпадающем меню нажмите на кнопку Скопировать URL.

NDI

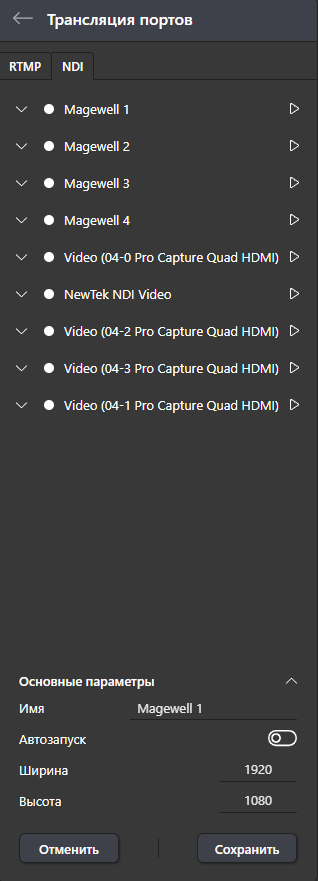

Начиная с версии 3.0 ПО MWCC поставляется с NDI-стримером. Теперь нет необходимости делать интеграцию NDI, он работает из коробки. На данной вкладке отображаются актуальные NDI-порты. Обозначение кнопок управления трансляцией описано выше.

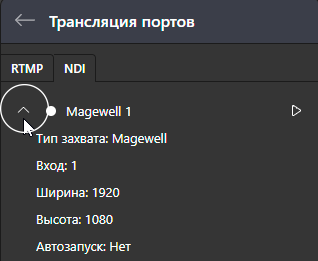

Чтобы посмотреть параметры NDI-порта, нажмите на кнопку в виде галочки.

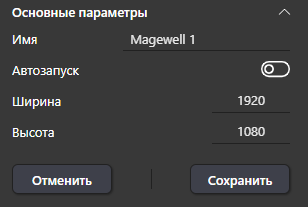

Чтобы изменить параметры порта, нажмите на нужную запись в списке и внесите изменения в блоке Основные параметры.

• Имя. Укажите имя порта. Например, Magewell 1.
• Автозапуск. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать автоматический запуск трансляции с данного порта сервера. По умолчанию автозапуск выключен.
• Ширина и Высота. Укажите вручную параметры ширины и высоты окна трансляции.

Нажмите на кнопку Сохранить, чтобы обновить настройки NDI-порта.
