Захват

СОДЕРЖАНИЕ

• Создание/Загрузка источника
  • Вкладка «Пресеты»
  • Вкладка «Доступные источники»
• Основные параметры источника
• Дополнительные параметры источника
• Скриншот
• Подпись (MWCC 3.0)
• Наложение (MWCC 3.0)
• Виджеты (MWCC 3.0.3)

Источник Захват позволяет добавлять физические источники видеосигнала (при наличии в видеоконтроллере специализированных плат захвата). На видеостене, в окне источника, можно переключаться между входами источника. Также можно регулировать громкость воспроизведения.

Создание/Загрузка источника

Чтобы добавить источник Захват, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Захват. Далее вы можете:

• добавить источник вручную (через кнопку Создать);
• импортировать источники через загрузку файла в формате .csv на вкладке Пресеты.

Вкладка «Пресеты»

Как добавить источник вручную:

1. На вкладке Пресеты нажмите Создать → Создать источник. Также предварительно можно создать папку (кнопка «Создать папку в пресетах»). После этого внизу панели появится форма, где необходимо указать основные параметры: название, путь, при необходимости — дополнительные настройки.


2. Нажмите Сохранить и/или Запустить.

Как импортировать источник из CSV-файла:

Импортировать и экспортировать источник Захват можно на вкладке Пресеты:

1. Подготовьте CSV-файл.
2. Нажмите Данные → Загрузить в формате CSV.



Ранее добавленные источники будут обновлены при загрузке.

После внесения изменений в параметры источника необходимо нажать «Перезаписать».
Чтобы изменения отобразились на видеостене, в меню управления окном (модуль «Видеостена»)
выберите «Перезапустить» (если источник уже выведен на видеостену).

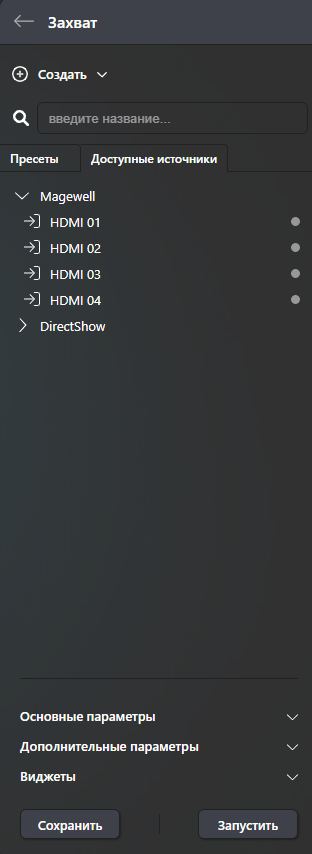

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с доступных плат видеозахвата, находящихся в одной сети с контроллером. Параметры Тип захвата и Вход недоступны для редактирования. Если изменить другие параметры, источник будет сохранён на вкладке «Пресеты».

Кнопка «Создать» создаёт источник или папку только в «Пресетах».

Чтобы удалить источник, нажмите правой кнопкой мыши по нему и выберите «Удалить».

Основные параметры источника

Пример окна с основными настройками «Захвата»:

• Название — имя источника (обязательно).
• Описание — небольшое описание (необязательно).
• Тип захвата — выберите устройство для захвата (выпадающий список). Обязательно.
• Вход — номер входа платы (1…N). Обязательно.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Захват:

• Показывать лоадер — при активации будет отображаться иконка загрузки при подключении или перезапуске.

• Громкость — 1…100.
• Зуммирование — приближение (1…12).
• Поворот — 0, 90, 180, 270.
• Обрезка — «X, Y, ширина, высота». Например «0, 0, 100, 100». Вырежет квадрат 100×100 от верхнего левого угла.

Скриншот

Скриншот используется как заставка на видеостене. Он автоматически формируется при первом запуске источника или после сохранения превью («Сохранить превью») в меню управления окном (модуль «Видеостена»).

Подпись (MWCC 3.0)

В MWCC 3.0 «Подпись» доступна в карточке источника. Начиная с MWCC 3.0.3 эта функция реализована через «Виджеты» (см. ниже).

С помощью «Подписи» можно добавить текст поверх окна источника:

• Текст, Размер шрифта
• Прозрачность фона (0…100)
• Выбор цвета шрифта и фона
• Выравнивание по горизонтали и вертикали

Наложение (MWCC 3.0)

В MWCC 3.0 «Наложение» задаётся прямо в карточке источника. С MWCC 3.0.3 всё это — «Виджеты».

Наложение позволяет накладывать поверх источника элементы — веб-страницу, изображение и т. п.:

• URL — адрес страницы сайта
• Масштаб, % — 100, 200 (без знака «%»)
• Прозрачность, % — 0 (непрозрачно) … 100 (полностью прозрачный слой)
• Ширина, px, Высота, px — размеры окна
• Классы без фона — перечисление CSS-классов (если требуется)

Для взаимодействия с наложенной страницей переходите в «Проброс управления». Удаление: меню «Маркировка» → «Наложение» → «Убрать».

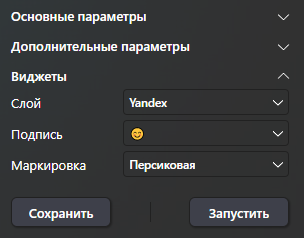

Виджеты (MWCC 3.0.3)

Начиная с MWCC 3.0.3, «Подпись» и «Наложение» вынесены в общий механизм «Виджеты».

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его нужно предварительно создать в разделе Инструменты → Виджеты. После этого в настройках источника (или через модуль «Видеостена», раздел «Активные источники») выбирается нужный виджет. Удаление виджета — выбор «По умолчанию».
