Захват

Создано: Сергей Петров, Изменено Пт, 4 Окт на 5:14 PM по Сергей Петров

СОДЕРЖАНИЕ

Создание/Загрузка источника
- Вкладка «Пресеты»
- Вкладка «Доступные источники»
Основные параметры источника
Дополнительные параметры источника
Скриншот
Виджеты

Источник Захват позволяет добавлять физические источники видеосигнала (при наличии в видеоконтроллере специализированных плат захвата). На видеостене, в окне источника, можно переключаться между входами источника. Также можно регулировать громкость воспроизведения.

Создание/Загрузка источника

Чтобы добавить источник Захват в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Захват. Далее вы можете:

добавить источник вручную через кнопку Создать;
импортировать источники через загрузку файла в формате .csv на вкладке Пресеты.

Вкладка «Пресеты»

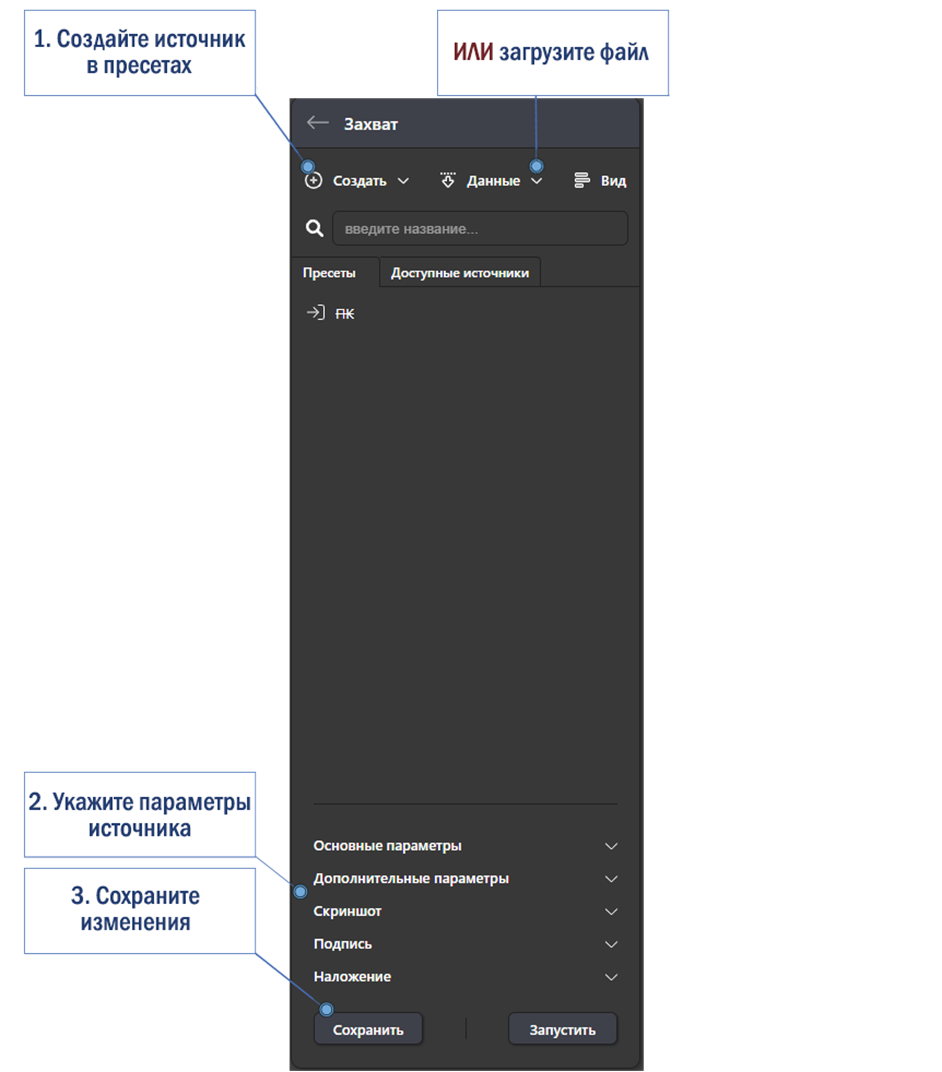

Как добавить источник вручную:

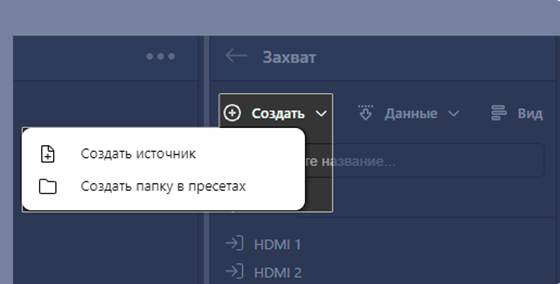

Чтобы добавить источник Захват вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источник из CSV-файла:

Импортировать и экспортировать источник Захват можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .csv.

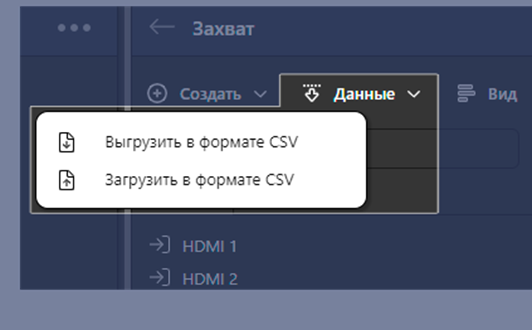

Далее нажмите на кнопку Данные и выберите Загрузить в формате CSV.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с доступных плат видеозахвата, установленных в контроллере. На вкладке Доступные источники параметры Тип захвата и Вход у источника недоступны для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

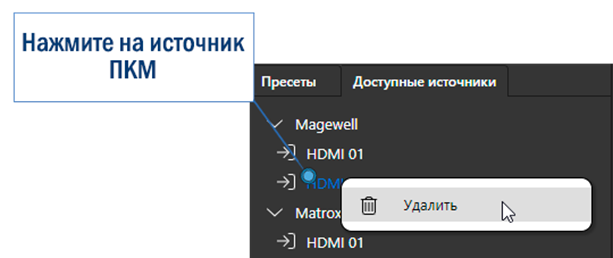

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

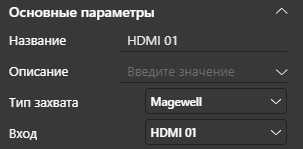

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Тип захвата — выберите устройство для захвата сигнала, установленное в сервере. Для этого нажмите на кнопку в виде галочки и в выпадающем списке выберите нужное значение. Поле обязательно для заполнения.
Вход — позволяет выбрать номер входа платы видеозахвата от 1 до N (в зависимости от количества входных разъемов в плате). Для указания номера входа нажмите на кнопку в виде галочки и в выпадающем списке выберите нужное значение. Поле обязательно для заполнения.

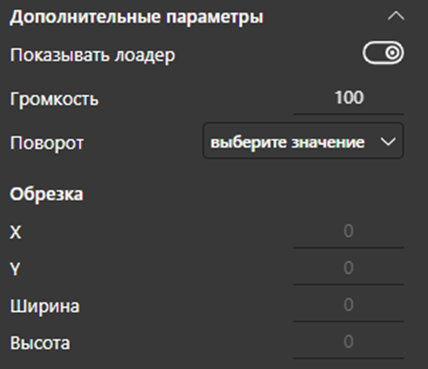

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Захват:

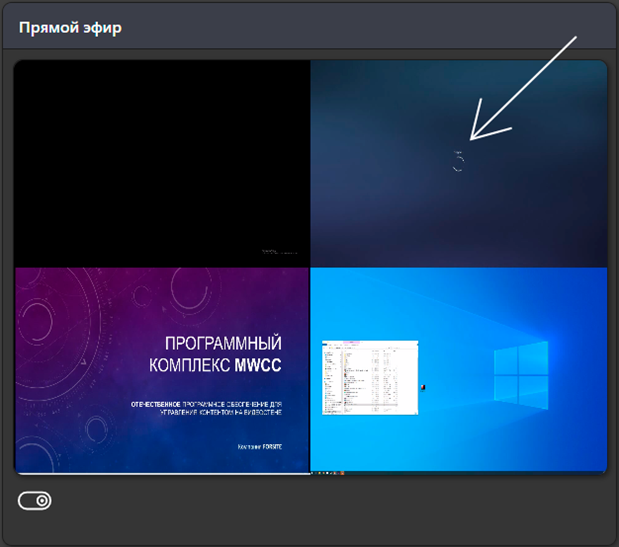

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Громкость — укажите громкость источника. Доступные значения: в интервале от 1 до 100.
Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270.
Обрезка — позволяет указать параметры обрезки источника. Записывается как: Х, Y, ширина, высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) - т. е. от верхнего левого угла.

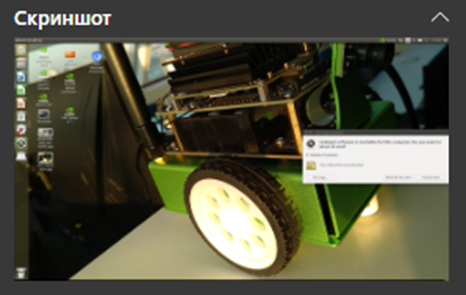

Скриншот

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

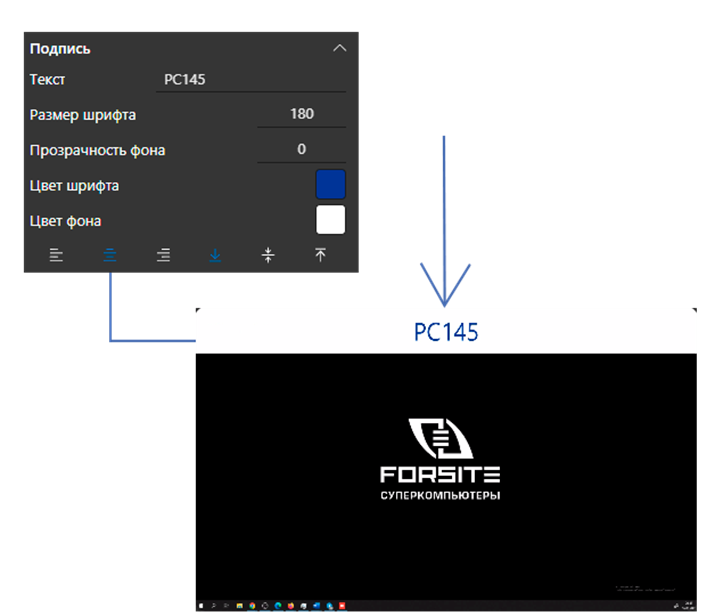

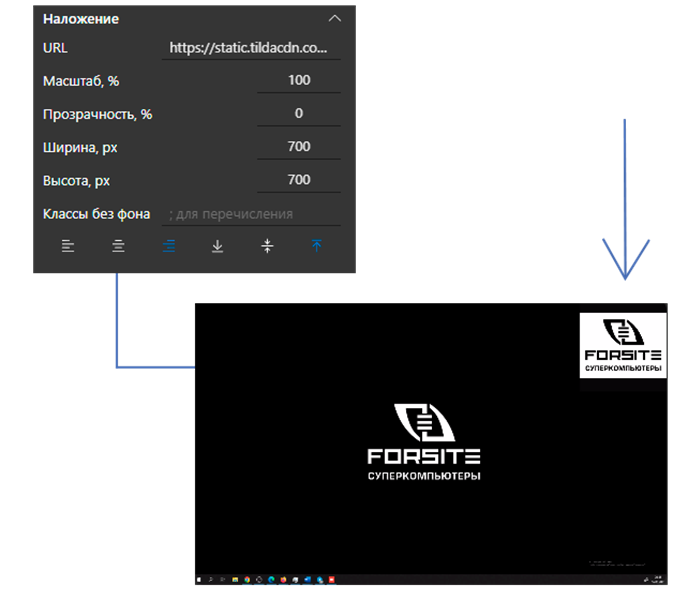

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.
