Виджеты источников

Создано: Сергей Петров, Изменено Пн, 7 Окт на 4:15 PM по Сергей Петров

СОДЕРЖАНИЕ

Слой
Подпись
Маркировка

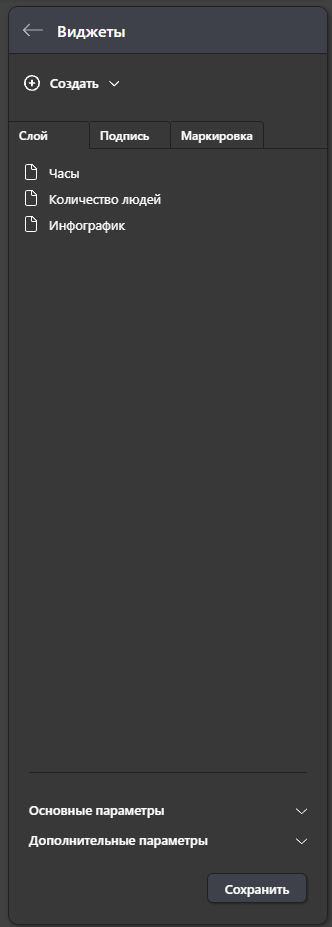

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Виджеты настраиваются через Инструменты — Виджеты источников.

Слой

Виджет Слой позволяет накладывать поверх источника, добавляемого на видеостену, элементы, на которые можно указать ссылку. Чтобы создать виджет, заполните параметры.

Основные параметры:

Название — укажите название слоя, под которым он будет отображаться в библиотеке виджетов.
Тип слоя — выберите тип выводимого контента (Ссылка или Диаграмма). Для отображения диаграммы предварительно необходимо произвести интеграцию с сервером Grafana (Настройки — Конфигурация контроллера — Интеграции — Grafana).
Ссылка — укажите адрес страницы сайта.
Редактор — данная функция позволяет редактировать виджеты через кнопку Редактор виджета. Если функция активирована, то в панели Активные источники, в блоке Виджеты, рядом с названием слоя появится кнопка редактирования в виде трех ползунков. После нажатия на кнопку основной интерфейс блокируется и открывается Редактор виджета.

Дополнительные параметры:

Масштаб, % — масштаб окна. Например, 100 или 200.
Прозрачность, % — прозрачность слоя, где 0 — непрозрачный слой, 100 — полностью прозрачный. Например, 40.
Параметры выравнивания — выберите расположение слоя по горизонтали и вертикали на окне источника.
Ширина, % — ширина окна браузера в процентах.
Высота, % — высота окна браузера в процентах.
Скрывать фон — нажмите на кнопку-переключатель, чтобы указать CSS-классы в параметре Классы без фона (указываются через запятую).

После заполнения параметров нажмите на кнопку Сохранить. Чтобы добавить слой к источнику, перейдите в раздел Доступные источники. Выберите источник и в блоке Виджеты выберите из выпадающего списка нужный виджет.

Подпись

Виджет Подпись позволяет добавить подпись поверх источника. Текст, шрифт и фон полностью настраиваются. Чтобы создать виджет, заполните параметры.

Основные параметры:

Название — укажите название подписи, под которой она будет отображаться в библиотеке виджетов.
Текст — укажите текст, который будет выведен поверх источника. В качестве надписи можно также использовать эмодзи.

Дополнительные параметры:

Размер шрифта, px — укажите в пикселях размер шрифта подписи. Например: 14.
Цвет шрифта — укажите цвет подписи. Для этого нажмите на цветной квадрат и выберите нужный цвет в выпадающей палитре цветов.
Выравнивание подписи — выберите параметры выравнивания надписи по горизонтали и вертикали.
Цвет фона — задайте цвет фона надписи. Для этого нажмите на цветной квадрат и выберите нужный цвет в выпадающей палитре цветов.
Прозрачность фона, % — укажите значение от 0 до 100, где 0 — подпись не прозрачная, 100 – полностью прозрачная (невидимая).

После заполнения параметров нажмите на кнопку Сохранить. Чтобы добавить подпись на источник, перейдите в раздел Доступные источники. Выберите источник и в блоке Виджеты выберите из выпадающего списка нужный виджет.

Маркировка

Виджет Маркировка позволяет промаркировать окно источника цветной рамкой. Чтобы создать виджет, заполните основные параметры. Все поля обязательны для заполнения.

Название — укажите название рамки, под которой она будет отображаться в библиотеке виджетов.
Толщина — укажите толщину рамки в пикселях. Например: 10.
Цвет — укажите цвет рамки. Для этого нажмите на цветной квадрат и выберите цвет на палитре.

После заполнения параметров нажмите на кнопку Сохранить. Чтобы добавить маркировку к источнику, перейдите в раздел Доступные источники. Выберите нужный источник и в блоке Виджеты выберите из выпадающего списка нужный виджет.
