Виджеты

СОДЕРЖАНИЕ

• Видеостена
  • Функциональные кнопки
  • Центральная область с окнами источников
  • Нижняя область с опорными сетками
  • Количество дисплеев
• Прямой эфир
• Управление WSCC
• Управление звуком (только в версии под ОС Windows)
• График мониторинга
• FBL виджеты
• Компактный вид виджета
• Перемещение виджета
• Редактирование и удаление виджета

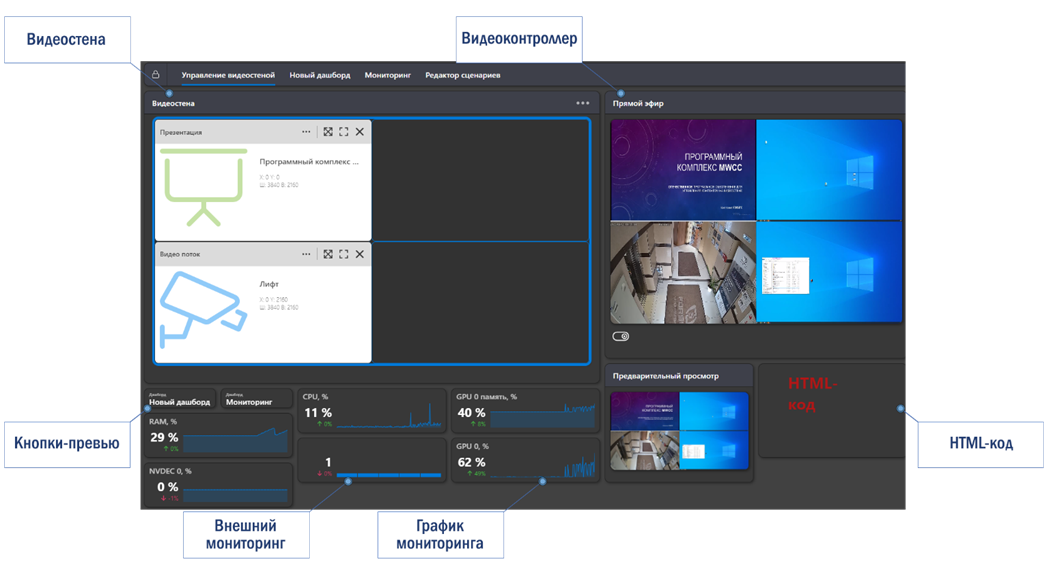

На дашборд можно выводить виджеты Видеостена, Прямой эфир, График мониторинга и Управление звуком. Добавить на него можно как один тип модуля, так и все сразу без ограничения по количеству. Также на дашборд можно выводить кнопки-превью пресетов и шаблонов источников.

Видеостена

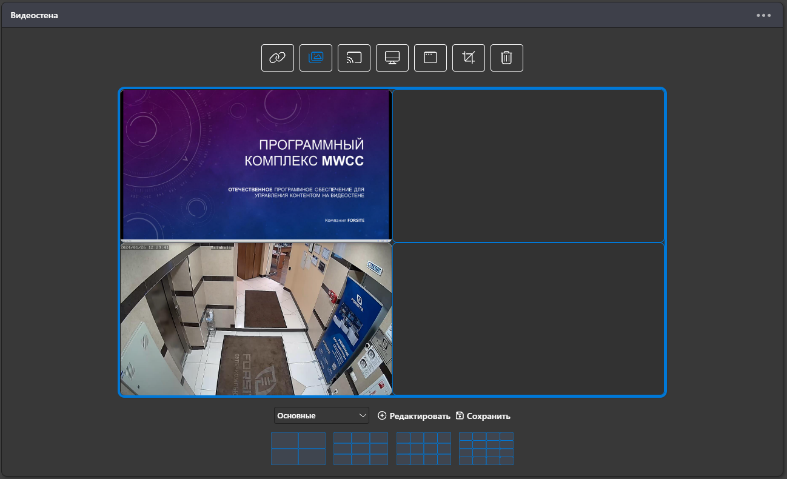

Видеостена — это виджет для трансляции аудио-, видео- и графической информации, который может объединять несколько дисплеев в единый экран. На нем можно отображать медиаданные одного или нескольких источников (в моно- и многооконном формате). Для видеостены может использоваться как один монитор, так и несколько сгруппированных в единый полиэкран мониторов.

Функциональные кнопки

В зависимости от режима (просмотр/редактирование) в верхней части модуля Видеостена отображаются разные функциональные кнопки:

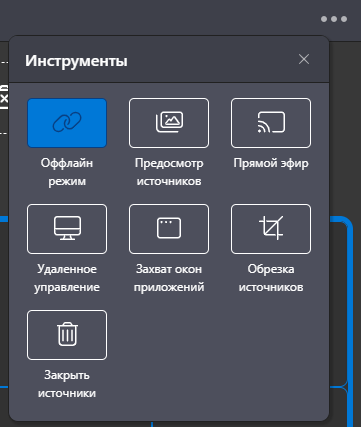

Инструменты

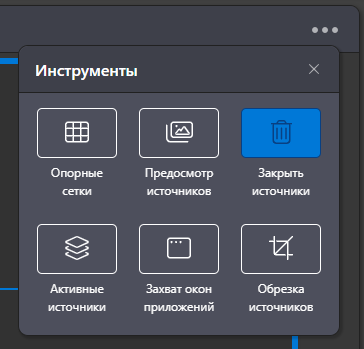

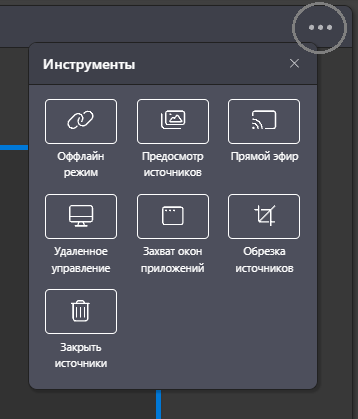

Чтобы вызвать меню управления видеостеной, нажмите на кнопку в виде многоточия.

• Оффлайн режим. Переход в offline-режим используется для отключения интерактивного отображения на видеостене вносимых изменений в конфигурацию. Вы можете перейти в режим, внести изменения в конфигурацию и вернуться в интерактивный режим.

• Прямой эфир. Активация прямого эфира отображает происходящее на видеостене в режиме реального времени. Это позволяет оператору мониторить и управлять отображаемым контентом, обеспечивая оперативное взаимодействие и корректировку визуальных данных, что особенно важно в контексте управления мультимедийными показами, презентациями или при проведении мероприятий с использованием видеостен.

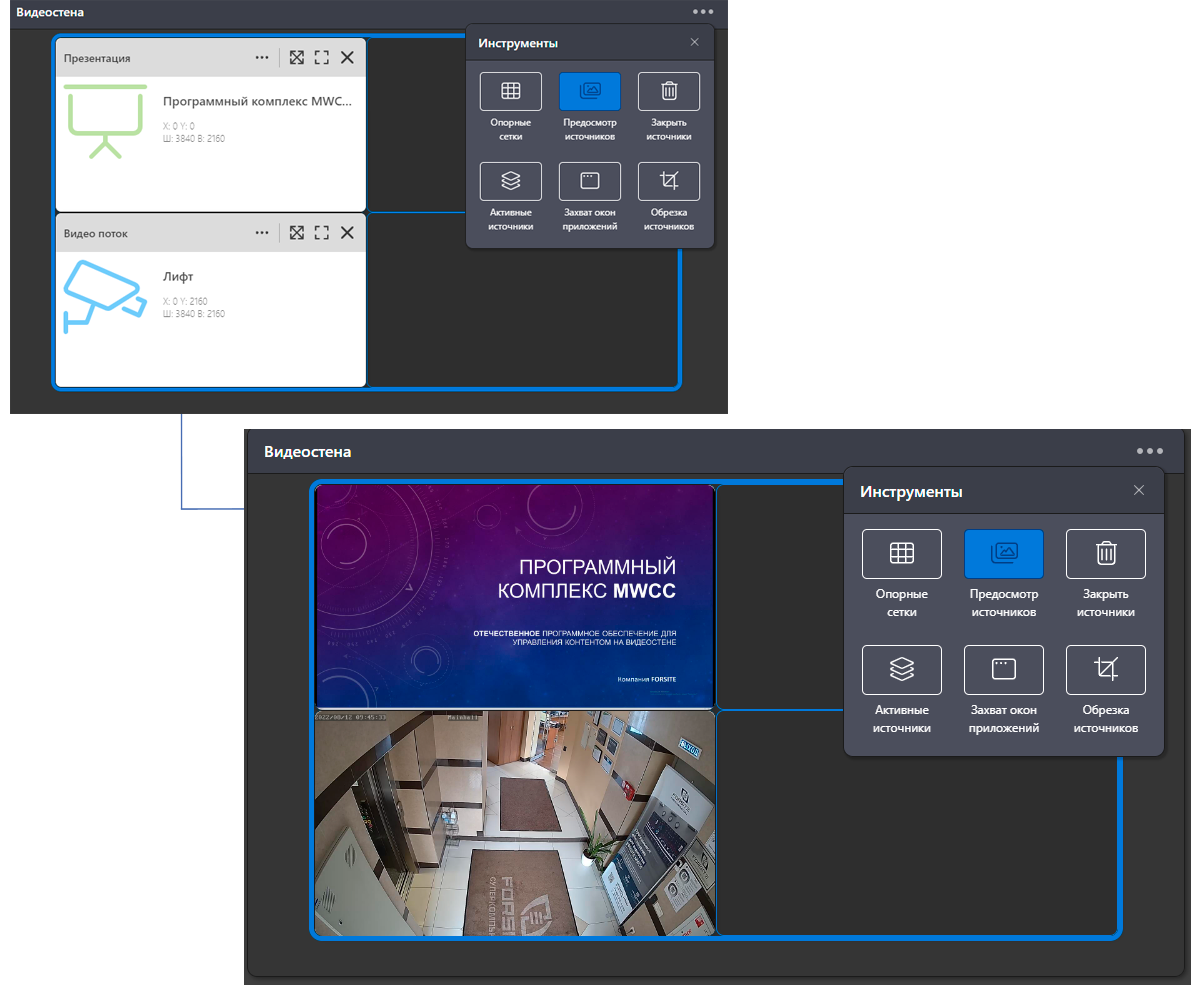

• Предпросмотр источников. С помощью этого инструмента можно отобразить на окне источника статическую транслируемую информацию. В неактивном виде на окне отображаются функциональные кнопки и параметры окна. Если функция активна, то кнопка отображается синим цветом.

• Закрыть источники. Инструмент закрывает все окна на видеостене. Обратите внимание, что он не скрывает и не сворачивает окна источников, а удаляет их с видеостены.

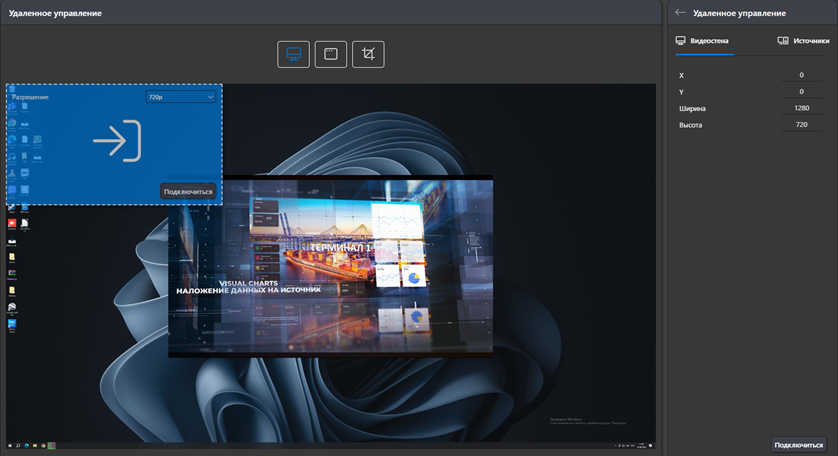

• Удаленное управление. Инструмент для удаленного управления областями видеостены и источниками VNC. Позволяет захватывать часть видеостены и пробрасывать управление (клавиатуру – мышь) в выбранную область.

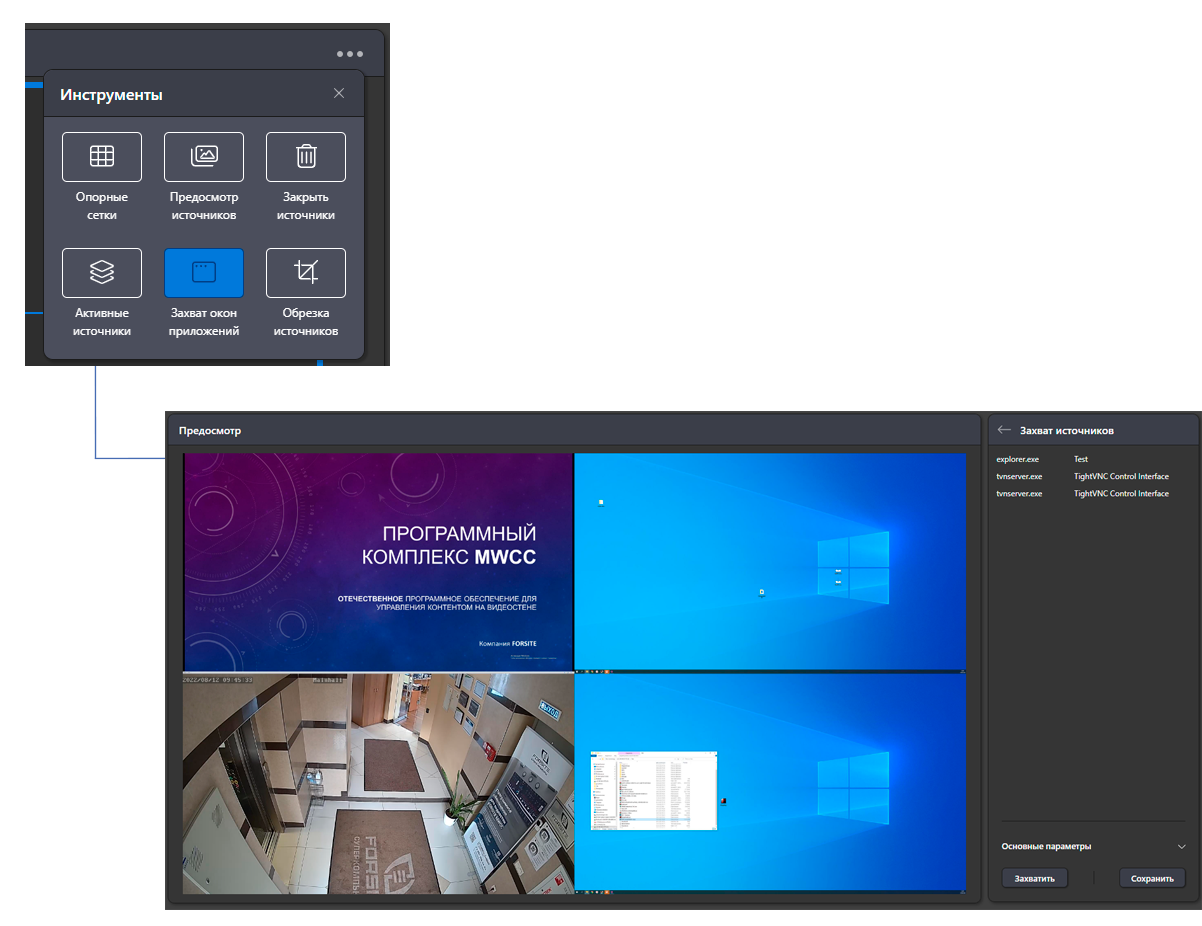

• Захват окон приложений. Инструмент позволяет захватывать окна активных приложений и создавать пресеты. После нажатия на кнопку откроется вкладка Захват окон приложений. Подробнее, как работать с захватом, читайте в этом разделе.

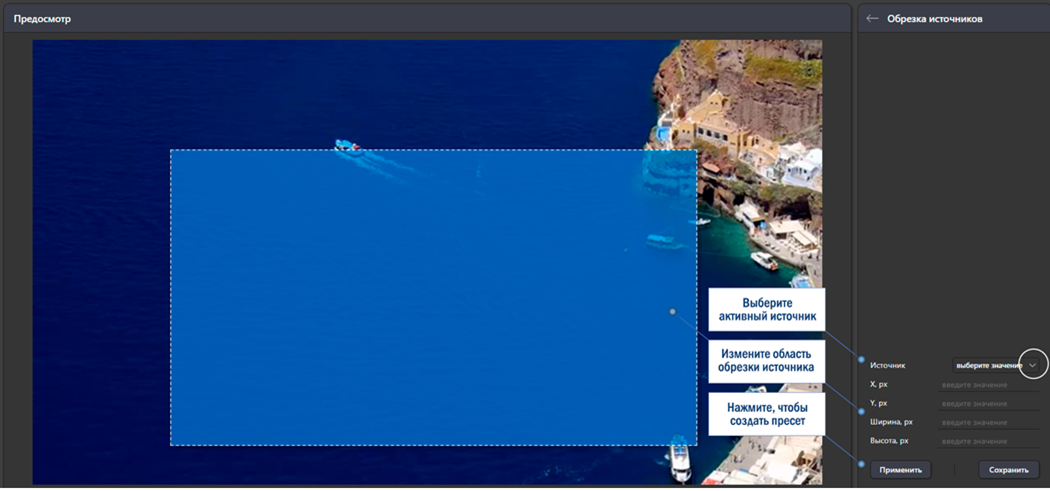

• Обрезка источников. С помощью инструмента Обрезка источников можно создавать пресеты из активных источников с помощью функции обрезки и добавлять их в дальнейшем на видеостену. Подробнее описано в этом разделе.

Обрезать можно только источники Видеоисточник и Видеопоток.

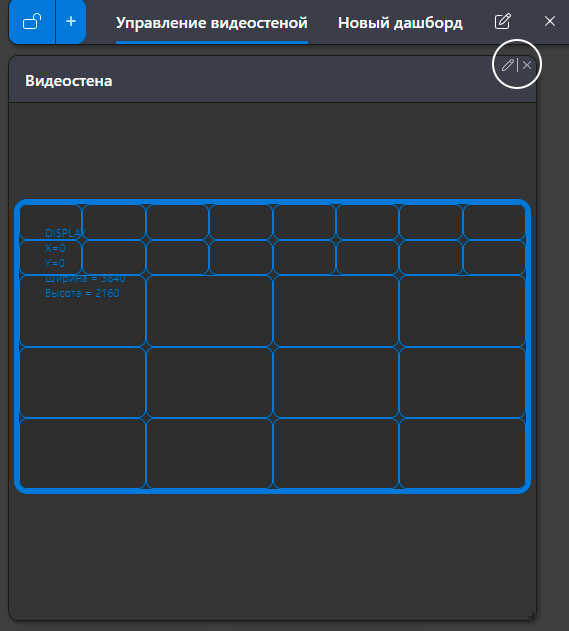

В режиме редактирования

Отображаются кнопки для редактирования области виджета и закрытия виджета.

	Редактировать. Редактирование настроек отображения виджета.
	Закрыть. Удаляет виджет с дашборда.

Для перехода в режим редактирования нажмите на кнопку в виде замка в верхней панели рабочей области.

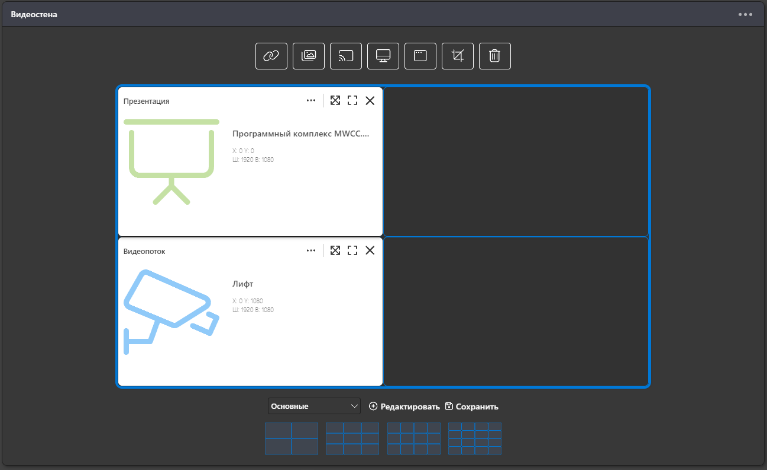

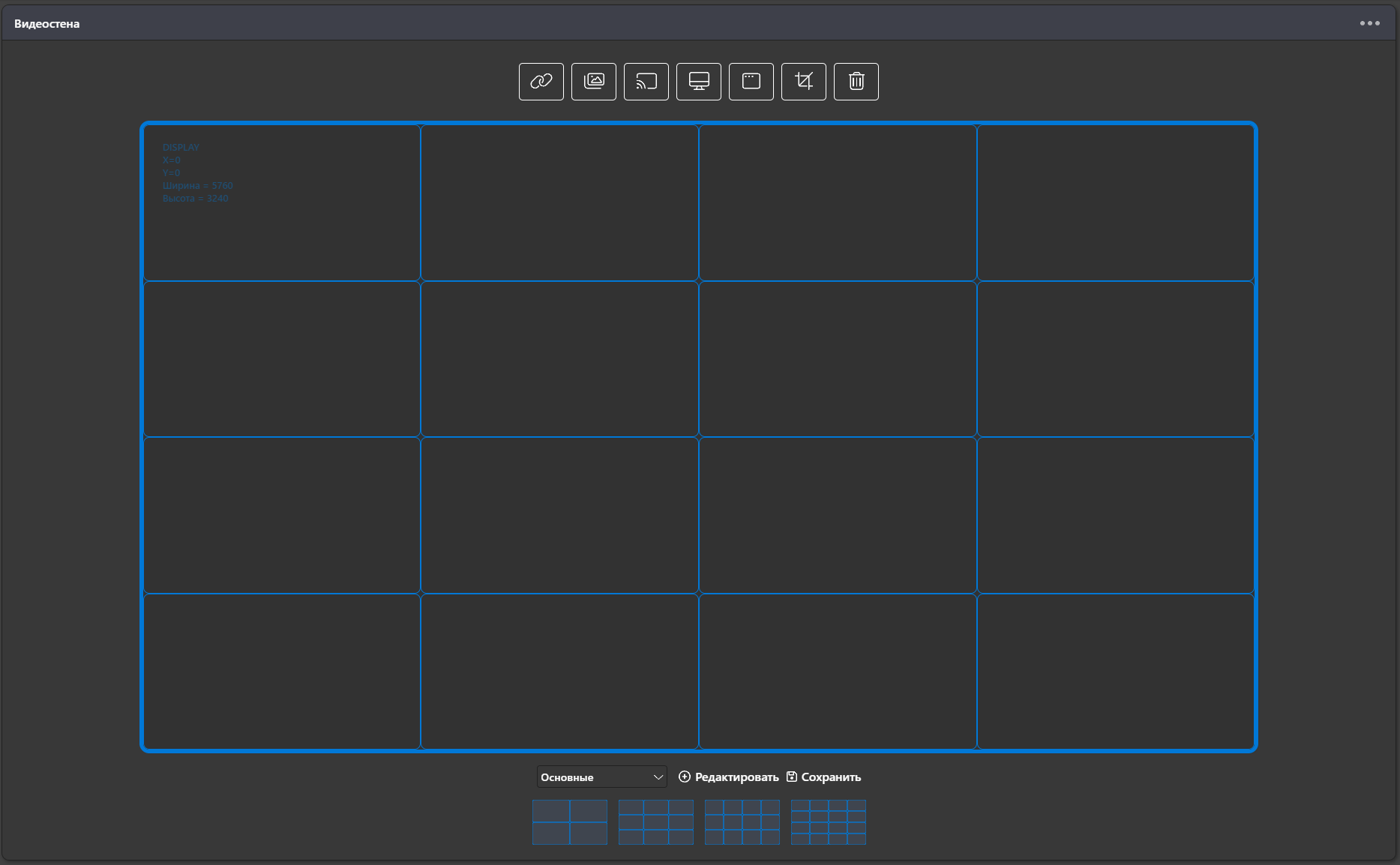

Центральная область с окнами источников

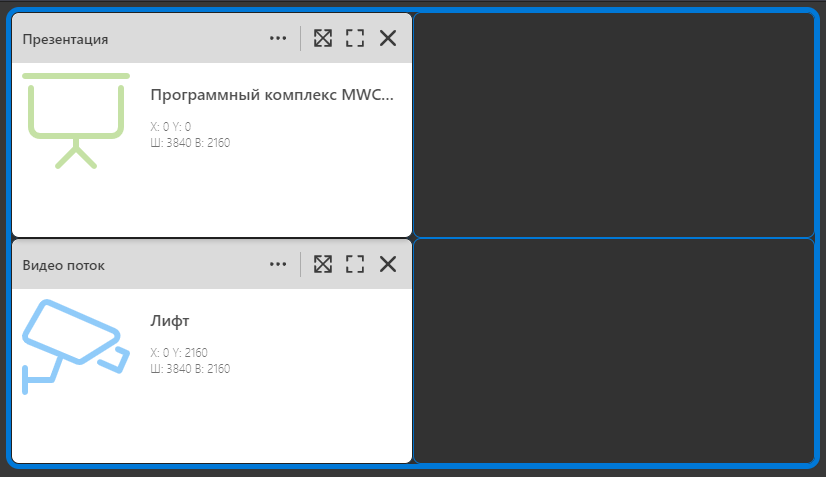

Здесь будут располагаться добавляемые вами окна источников. Вы можете выстраивать положение окон источников, управлять ими, а также работать с сеткой. Об управлении окнами источников и функциональных кнопках читайте здесь. О видах источников читайте в разделе Доступные источники.

Нижняя область с опорными сетками

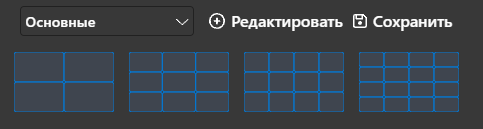

Опорные сетки в виджете "Видеостена" используются для более удобного вывода контента на видеостену. Они служат шаблонами, которые пользователь может настроить и сохранить для различных мероприятий или типов контента. Каждая сетка имеет определенное количество ячеек которое можно менять.

Количество дисплеев

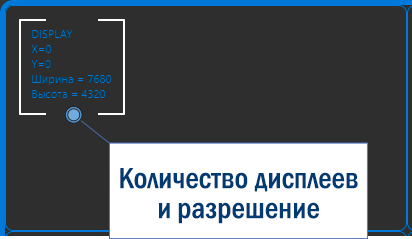

Если на дашборд уже добавлен модуль Видеостена, то в верхнем левом углу может отображаться показатель количества дисплеев в системе, общее (суммарное) разрешение дисплея(-ев). Начальные координаты по оси Х и Y (данные по осям X и Y меняются в зависимости от положения монитора в системе).

Данный скриншот и параметры показывают, что для видеостены используется один монитор или несколько сгруппированных в единый полиэкран мониторов (названный в системе/драйвере DISPLAY). Дисплей или полиэкран имеет разрешение в 7680 x 4320 px.

Прямой эфир

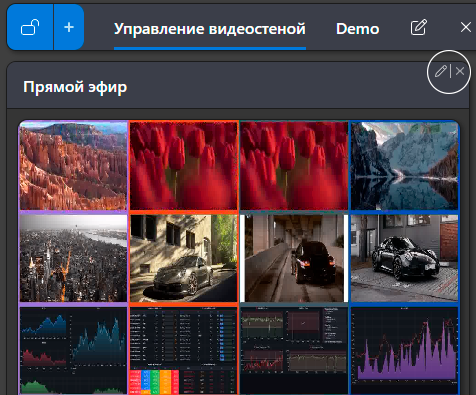

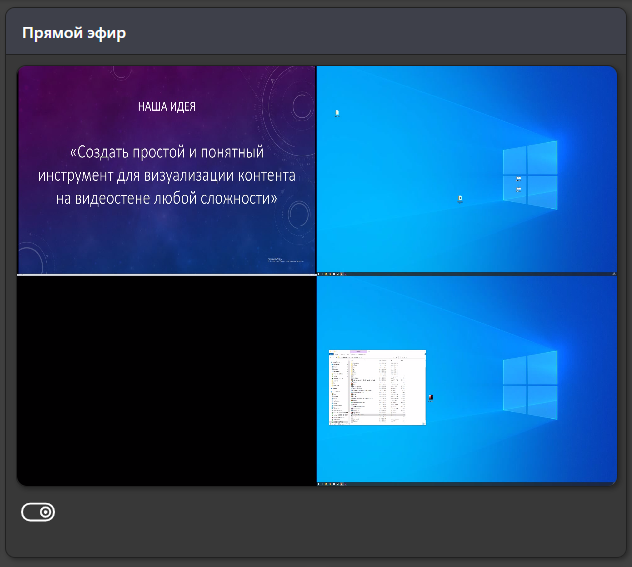

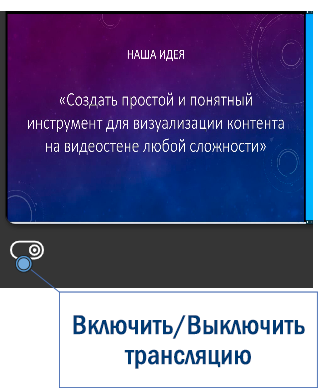

С помощью виджета Прямой эфир можно просматривать транслируемую информацию на видеостене. Все вносимые изменения — работа с окнами источников — отображаются в режиме реального времени.

Трансляцию можно отключить. Для этого необходимо нажать на переключатель. При добавлении модуля Прямой эфир трансляция по умолчанию включена.

Управление WSCC

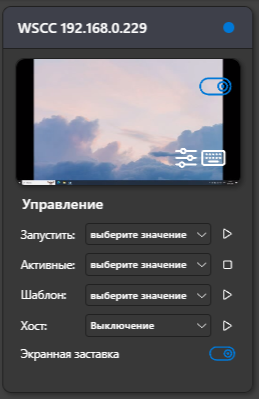

Виджет Управление WSCC предназначен для удаленного управления компьютером или устройством в сети. Функционал виджета включает:

• Просмотр и управление текущим состоянием устройства (включить / выключить).
• Запуск приложений.
• Выбор и применение активных сценариев или шаблонов управления.
• Управление питанием устройства, включая возможность перезагрузки, выключения или блокировки системы.
• Включение или отключение фоновой заставки.
• Отображение миниатюры экрана устройства для мониторинга текущего состояния.

Этот виджет предоставляет централизованный интерфейс для контроля и взаимодействия с устройствами через сеть, обеспечивая удобное и быстрое управление без необходимости физического доступа.

Управление звуком (только в версии под ОС Windows)

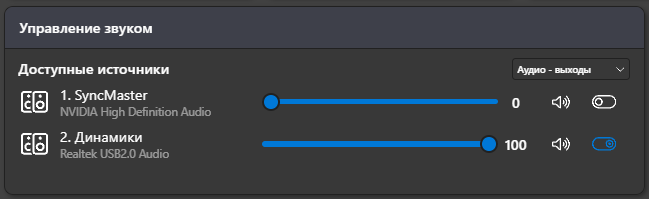

Виджет Управление звуком в интерфейсе MWCC позволяет контролировать аудиоустройства, подключенные к контроллеру. Вы можете видеть список доступных источников звука, таких как динамики, наушники или аудиовыходы панелей. Для каждого источника предусмотрены регуляторы громкости, которые можно настраивать независимо, чтобы увеличить или уменьшить уровень звука. Также имеются кнопки для быстрого отключения звука (mute) и настройки переключения между разными аудио-выходами и устройствами. Этот виджет обеспечивает удобный доступ к управлению аудио на уровне системы или программного обеспечения, что делает его полезным для настроек во время прямых трансляций, конференций или мультимедийных презентаций.

График мониторинга

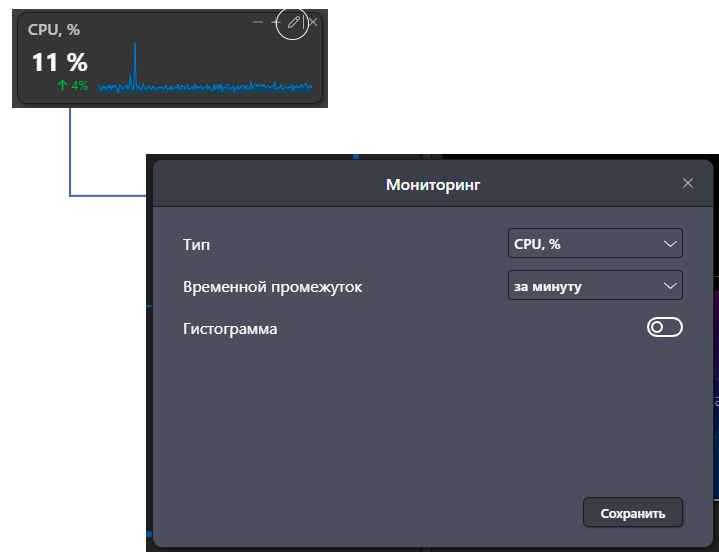

При помощи виджета График мониторинга можно собирать статистику по данным о загрузке и температуре процессора, загрузке оперативной памяти и видеокарты, скорости чтения и записи дисков, скорости передачи данных по сети, проценте загрузки аппаратного декодирования видео.

1. Нажмите на кнопку редактирования.

2. Напротив параметра Тип в выпадающем списке выберите, какой тип данных необходимо выводить на график:

   • CPU, % — данные о проценте загрузки процессора (в процентах).
   • RAM, % — данные о проценте загрузки оперативной памяти (в процентах).
   • Диск чтение, MB/s — данные о скорости чтения диска (в мегабайтах в секунду).
   • Диск запись, MB/s — данные о скорости записи диска (в мегабайтах в секунду).
   • Сеть загрузка, MB/s — данные о скорости приема данных по сети (в мегабайтах в секунду).
   • Сеть отправка, MB/s — данные о скорости отправки данных по сети (в мегабайтах в секунду).
   • GPU 0, % / GPU 1, % — данные о проценте загрузки видеокарты (в процентах).
   • GPU 0 память, % / GPU 1 память, % — данные о проценте загрузки памяти видеокарты (в процентах).
   • NVDEC 0, % / NVDEC 1, % — данные о проценте загрузки аппаратного декодирования видео (в процентах).

3. В параметре Временной промежуток укажите, за какой промежуток необходимо собирать и выводить данные на график: за минуту, за час или за 24 часа.

4. Поставьте галочку напротив параметра Гистограмма, если хотите выводить данные в модуле не в виде графика, а в виде гистограммы (вертикальных столбцов).

5. Нажмите на кнопку Сохранить.

FBL виджеты

Виджеты FBL позволяют добавить виджеты узлов инструмента визуального программирования, которые развернуты на вкладке Редактор сценариев. Необходимо, чтобы предварительно была настроена интеграция с FBL (Конфигурация контроллера — Интеграции — FBL).

Компактный вид виджета

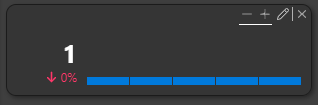

Виджеты График мониторинга и Виджеты FBL можно сворачивать в компактный вид. По умолчанию при добавлении они имеют стандартный вид. Чтобы отображать их в компактном виде, в режиме редактирования нажмите на кнопку минус. Чтобы вернуть в стандартный вид, нажмите на кнопку плюс.

Перемещение виджета

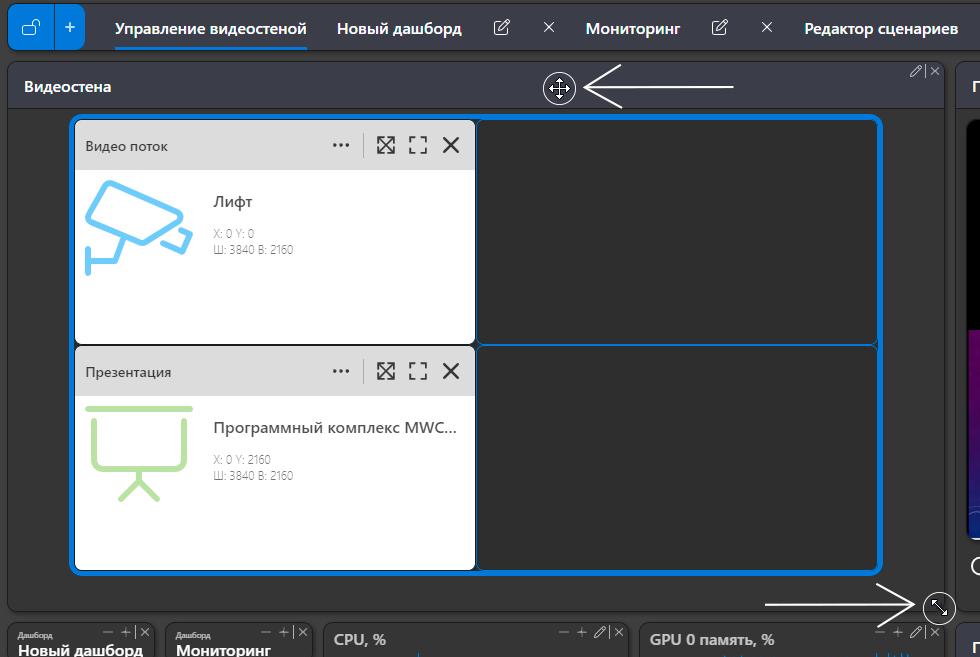

Вы можете переместить модуль относительно других модулей на дашборде или изменить его размер. Для этого перейдите в режим редактирования. Наведите курсор мыши на модуль, зажмите левую кнопку мыши и переместите его. Все остальные элементы на дашборде будут изменять свое расположение автоматически относительно положения перемещаемого модуля.

Также можно изменять размер модуля. Для этого в режиме редактирования потяните за правый нижний угол модуля.

Редактирование и удаление виджета

Для редактирования или удаления модуля необходимо перейти в режим редактирования дашборда.

	Редактировать. Отредактировать модуль или карточку-кнопку модуля.
	Закрыть. Закрыть (удалить) модуль или карточку-кнопку модуля/источника с дашборда.

В режиме предпросмотра эти кнопки не отображаются. Чтобы перейти к меню управления окном модуля, перейдите в режим редактирования.
