Основные модули и инструменты

Создано: Сергей Петров, Изменено Пт, 4 Окт на 1:12 PM по Сергей Петров

СОДЕРЖАНИЕ

Верхняя панель
Панель источников и инструментов
Управление пользователями

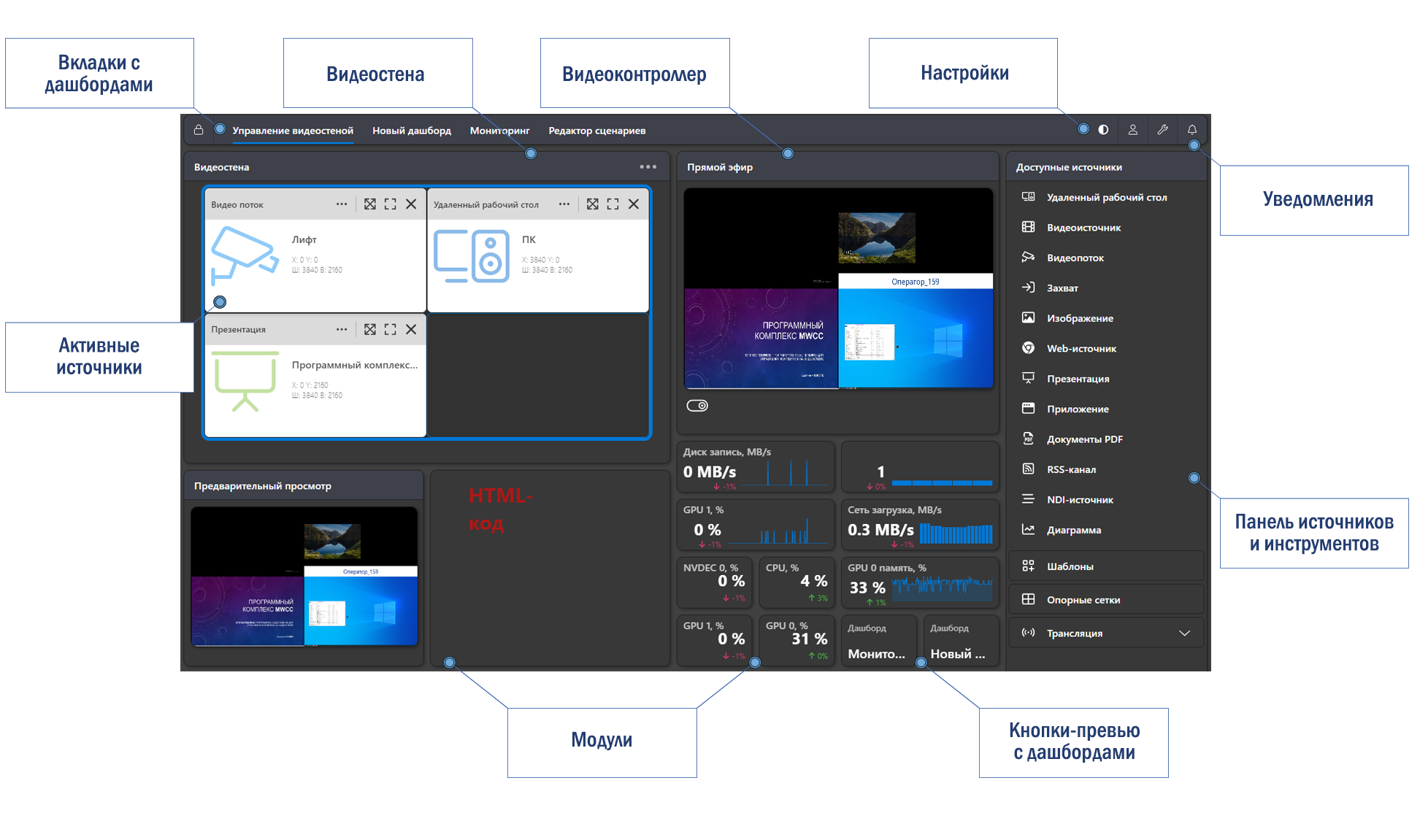

Рабочая область приложения эмулирует дисплей видеостены. На данной области можно выстраивать положение окон источников, а также работать с сеткой и создавать дашборды.

Рабочая область состоит из трех основных блоков:

Верхняя панель, где расположены вкладки, настройка светлой/тёмной темы, панель настроек пользователя, конфигурация, уведомления.
Рабочий дашборд с окнами и модулями.
Панель инструментов с доступными источниками, функцией трансляции и основными функциональными настройками.

Для настройки расположения окон и модулей, а также добавления дашбордов предназначен режим редактирования.

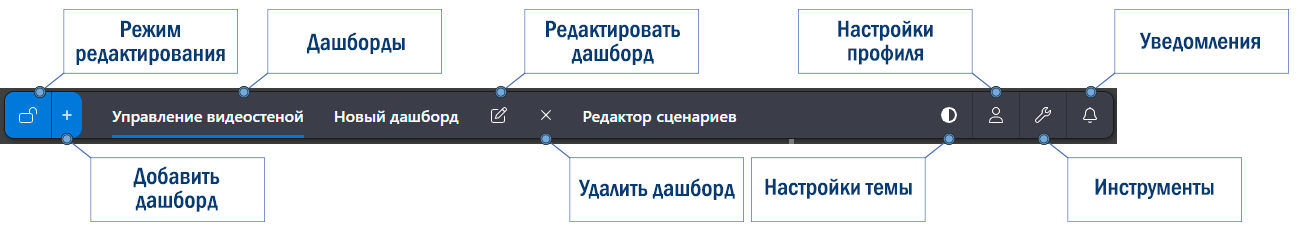

Верхняя панель

Верхняя панель состоит из основной системной вкладки — Управление видеостеной. Оператор может добавлять пользовательские вкладки — создавать новые дашборды с индивидуально настраиваемыми модулями. В правом углу находится переключатель для настройки светлой/тёмной темы и профиля, настройки, уведомления.

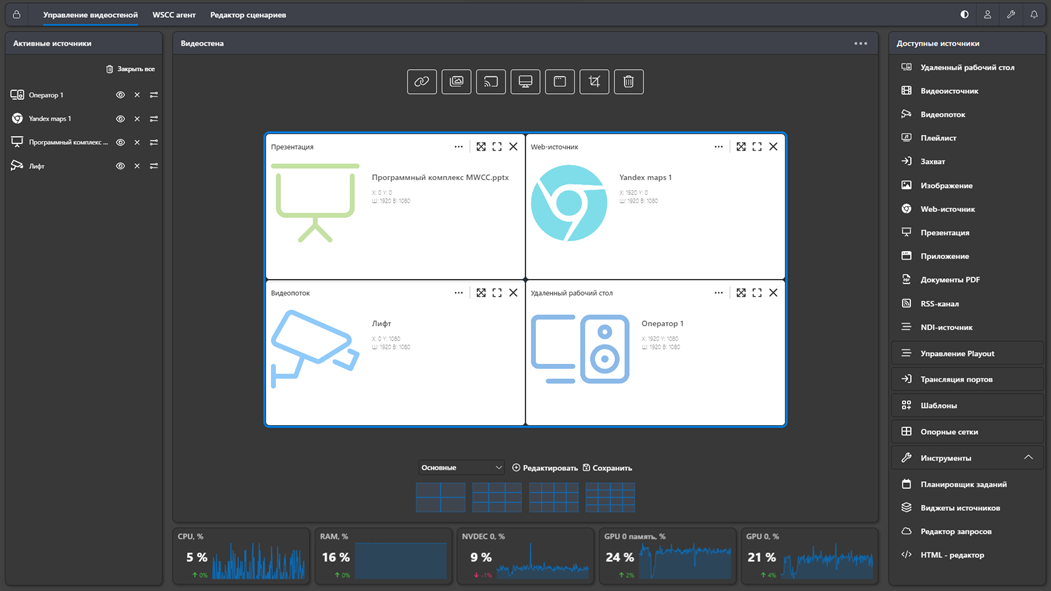

Управление видеостеной

Управление видеостеной — основная системная вкладка. Здесь представлен дашборд с видеостеной, окнами и модулями. Для видеостены может использоваться как один монитор, так и несколько сгруппированных в единый полиэкран мониторов.

Для работы с видеостенами также можно создавать пользовательские дашборды. Ссылки на пользовательские дашборды можно выводить в виде кнопок-превью вместе с модулями .

Подробнее о работе с дашбордами, модулями и функциональными кнопками читайте в этом разделе.

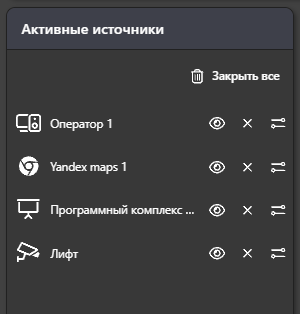

Активные источники

Отображает список всех источников, которые активны на видеостене в данный момент.

	Сворачивает окно источника на видеостене.
	Означает, что источник не транслируется; нажмите, чтобы вернуть окно источника на видеостену.
	Удаляет источник с видеостены.

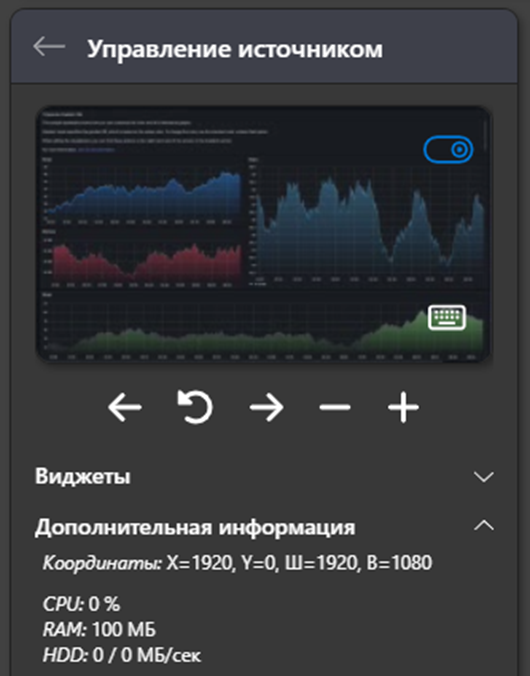

	Открывает управление воспроизведением источника, а также вкладку с виджетами и дополнительной информацией

Управление

	Кнопка для проброса управления источником. Откроется вкладка Проброс управления — основной интерфейс будет заблокирован.
	Прямой эфир используется для просмотра транслируемой информации на видеостене. Кнопка позволяет отключить трансляцию.

Ниже превью отображаются соответствующие каждому типу источника кнопки управления воспроизведением. Кнопки воспроизведения и взаимодействия с источником описаны далее.

Виджеты

Разверните список, чтобы управлять виджетами источника.

Слой — позволяет управлять слоем, нанесенным на окно источника. Если при создании виджета была активирована функция Редактор, то вы можете перейти в редактор виджета. Также можно отключить или включить отображение слоя.
Подпись — позволяет управлять подписью окна источника. Вы можете отключить или включить отображение подписи.
Маркировка — позволяет управлять рамкой окна источника. Вы можете отключить или включить отображение рамки.

Дополнительная информация

Отображается дополнительная информация об источнике. Например, координаты расположения источника на видеостене.

Светлая/темная тема

Настройка цветовой схемы позволяет изменить контраст интерфейса с тёмной темы на светлую и наоборот. Для этого нажмите на значок “свет/тень” на верхней панели, справа.

Также можно добавить фоновое изображение. См. раздел Конфигурация контроллера — Настройки сервера — Фон.

Пользователь

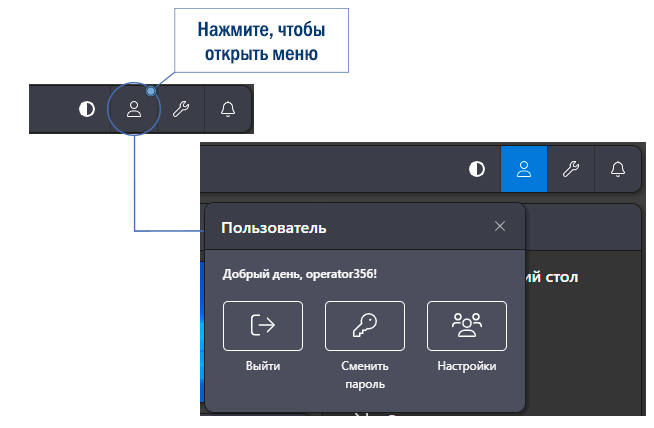

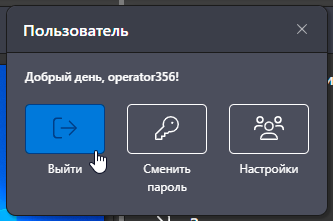

Нажмите на значок "пользователь", чтобы открыть меню пользователя. В меню вы можете:

Выйти из аккаунта и завершить сессию. Для этого нажмите на кнопку Выйти. Вы будете перенаправлены на страницу входа.

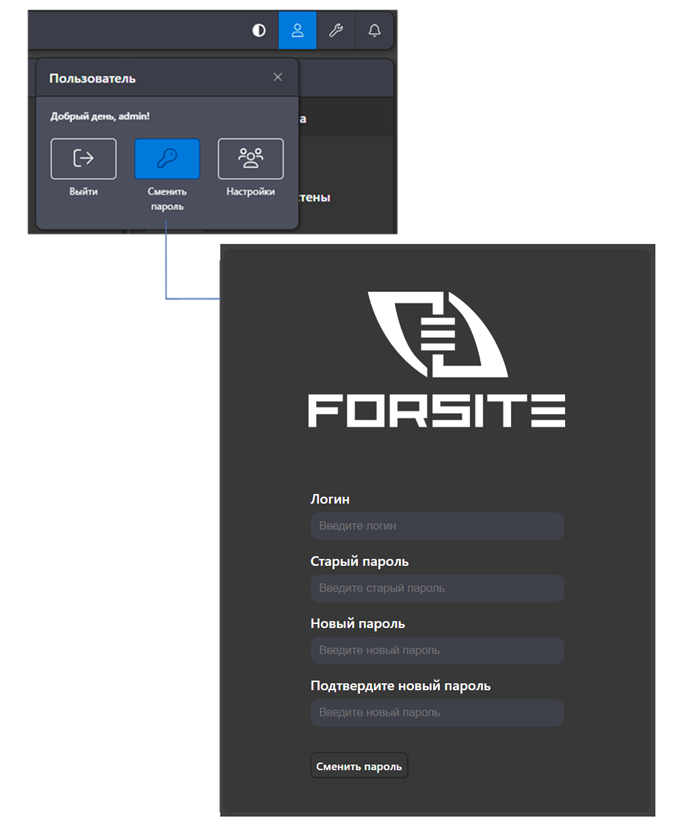

Сменить пароль к аккаунту. Чтобы сменить пароль, нажмите на кнопку Сменить пароль. В форме смены пароля укажите текущее имя пользователя, старый и новый пароли. Нажмите на кнопку Сменить пароль. Далее вы можете войти с новым паролем.

Чтобы пользователь мог сменить пароль через web-клиент, необходимо предварительно активировать опцию Управление пользователями в разделе Настройки — Конфигурация контроллера — Управление пользователями — вкладка Группы пользователей.

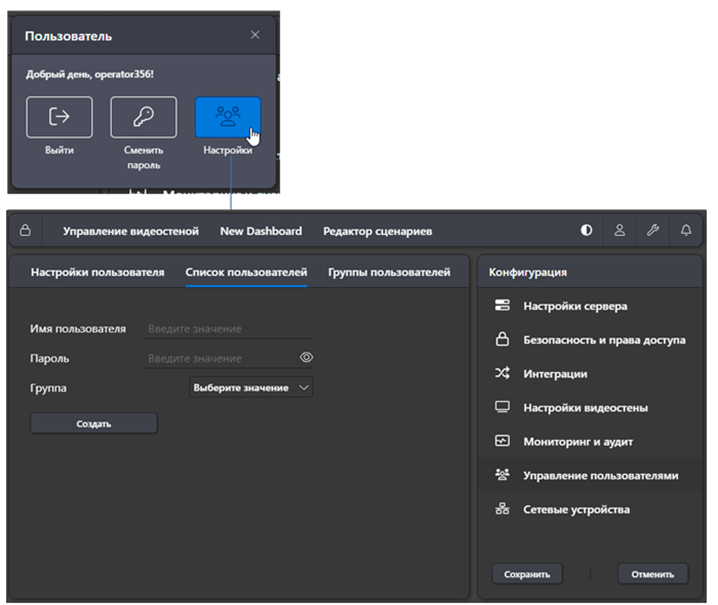

Перейти к настройкам пользователей — раздел Управление пользователями.

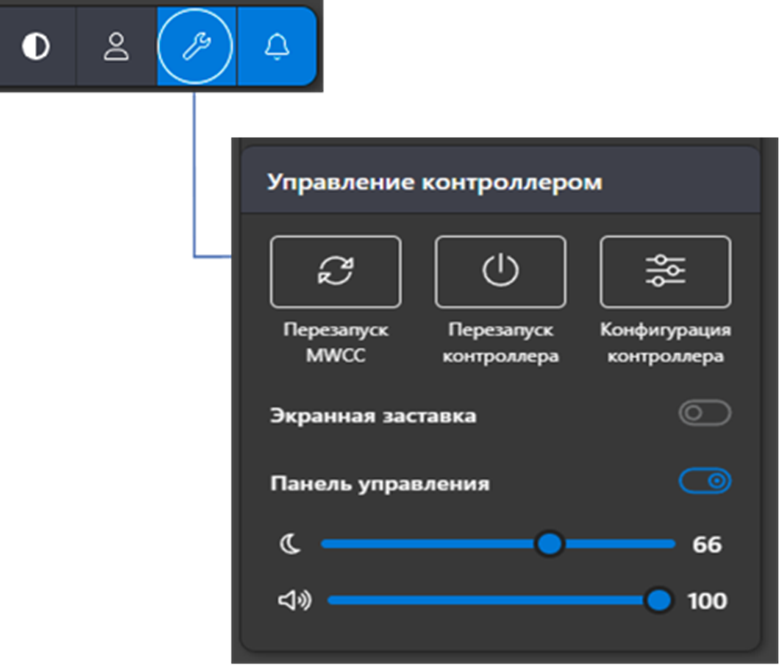

Управление контроллером

Кнопка "Перезапуск MWCC": Перезагружает сервер MWCC на контроллере. Во время перезагрузки закрываются все окна источников на видеостене и пропадает доступ к WEB-интерфейсу.
Кнопка "Перезапуск Контроллера": Перезагружает контроллер. Время перезагрузки может варьироваться от 3 до 8 минут, в зависимости от комплектации контроллера.

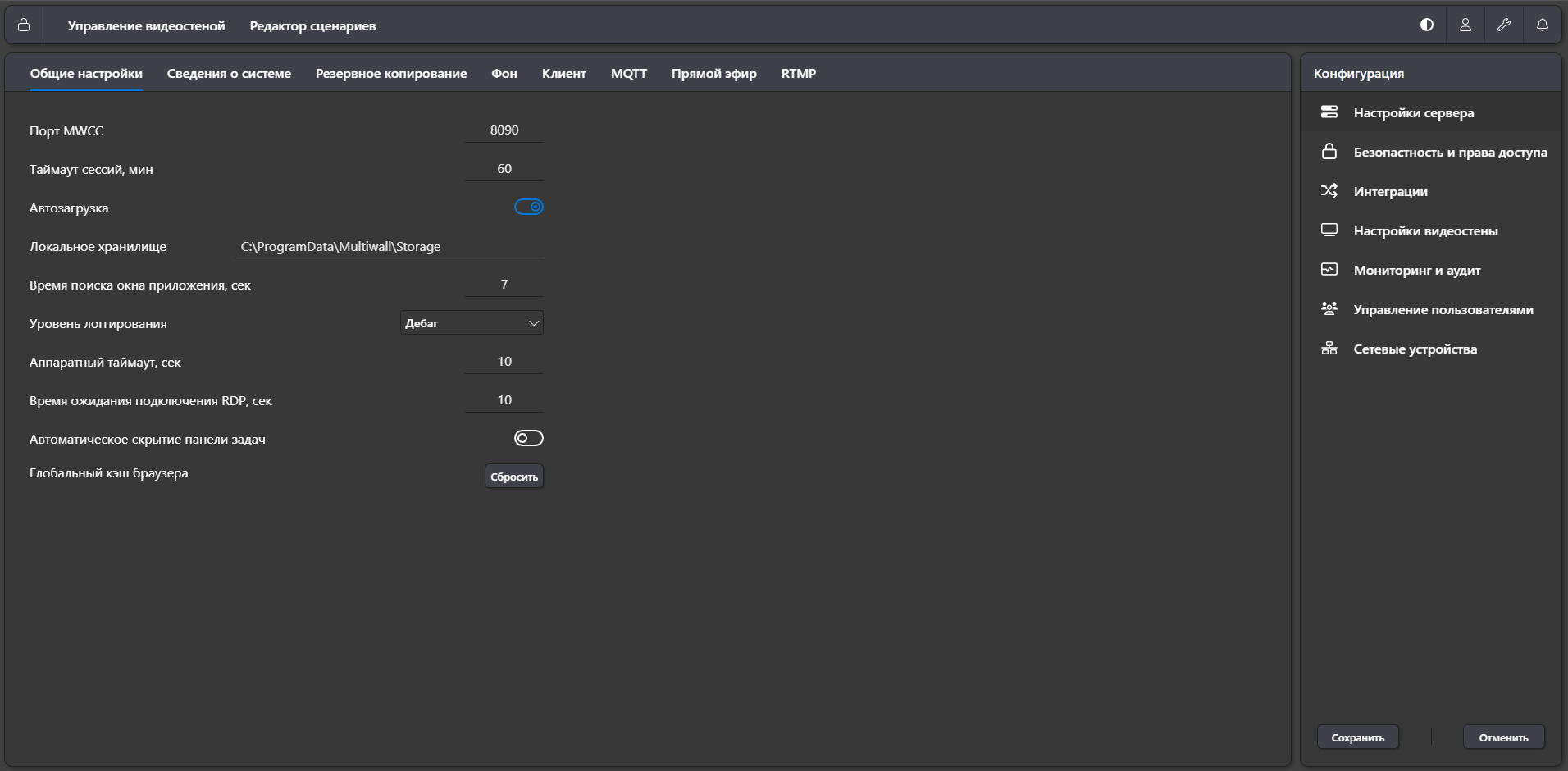

Кнопка "Конфигурация Контроллера": Открывает настройки MWCC.
Переключатель "Экранная заставка": Выводит на видеостену фоновое изображение. Если переключатель не активен, загрузите картинку в настройках MWCC (Конфигурация контроллера — Настройки сервера — Фон).
Переключатель "Панель задач": Во включенном состоянии отображает панель задач ОС Windows / Linux. В выключенном - скрывает её.
Слайдер Яркости (только в версии под ОС Windows): Регулирует яркость видеостены. Минимальное значение — 0, максимальное — 100.
Слайдер Громкости: Регулирует общую громкость источников. Минимальное значение — 0, максимальное — 100.

Уведомления

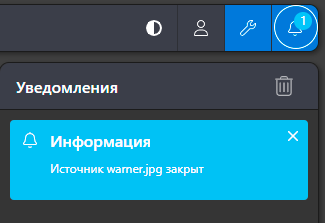

Во время взаимодействия с интерфейсом приложения могут появляться функциональные сообщения. Они отображаются в правой части верхней панели в виде колокольчика с цифрой. Цифра означает количество непрочитанных уведомлений.

Для просмотра уведомлений нажмите на колокольчик. Появится выпадающее окно. В нем могут отображаться следующие типы уведомлений:

Красные окна уведомлений сообщают об ошибке.
Синие окна уведомлений просят подтверждение со стороны пользователя на некоторые действия.

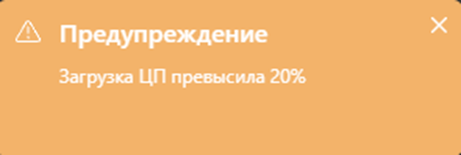

Оранжевые окна уведомлений предупреждают об определённых событиях.

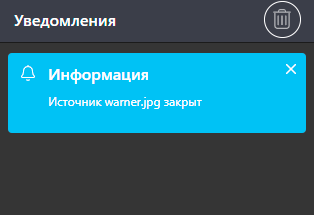

Если все уведомления прочитаны, их можно закрыть. Для этого необходимо нажать на значок крестика у каждого уведомления. Также можно сразу удалить все уведомления в этом окне — для этого нажмите на кнопку в виде корзины.

Панель источников и инструментов

Панель состоит из четырех вкладок:

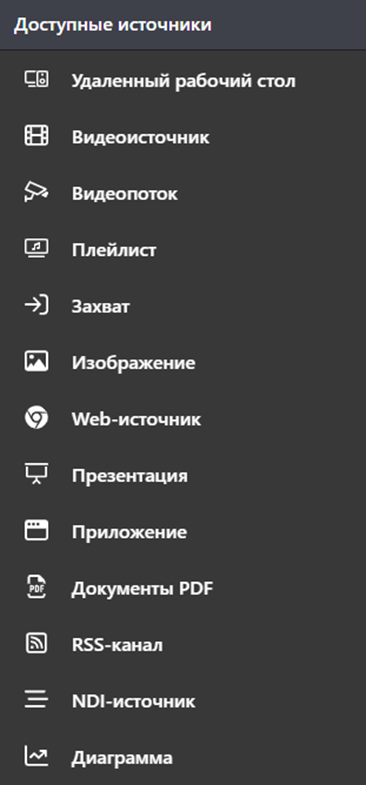

Вкладка Доступные источники. Источники используются для вывода медиаданных на видеостену. На дашборд можно добавить источники: Удаленный рабочий стол, Видеоисточник, Видеопоток, Плейлисты, Захват, Изображение, Web-источник, Презентация (только в версии под ОС Windows), Приложение, Документы PDF, RSS-канал, NDI-источник, Диаграмма. На дашборде они отображаются в формате окон. Их можно скрывать, отключать, редактировать и удалять, а также управлять просмотром. Источники можно загружать в систему, сохранять в пресетах и выгружать с установленными настройками в формате .CSV.

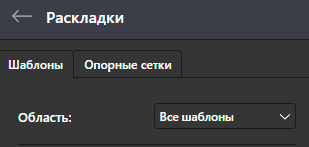

Вкладки Шаблоны и Опорные сетки. С помощью инструментов Шаблоны и Опорные сетки можно формировать рабочую область видеостены.

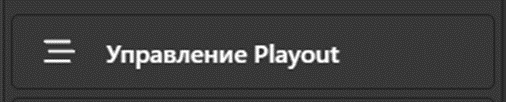

Вкладка Управление Playout. Это важный компонент в трансляции и стриминге, отвечающий за воспроизведение видео и аудио контента.

Вкладка Трансляция портов, позволяет начать трансляцию видео с платы захвата через сеть с использованием протоколов RTMP или NDI.

Управление пользователями

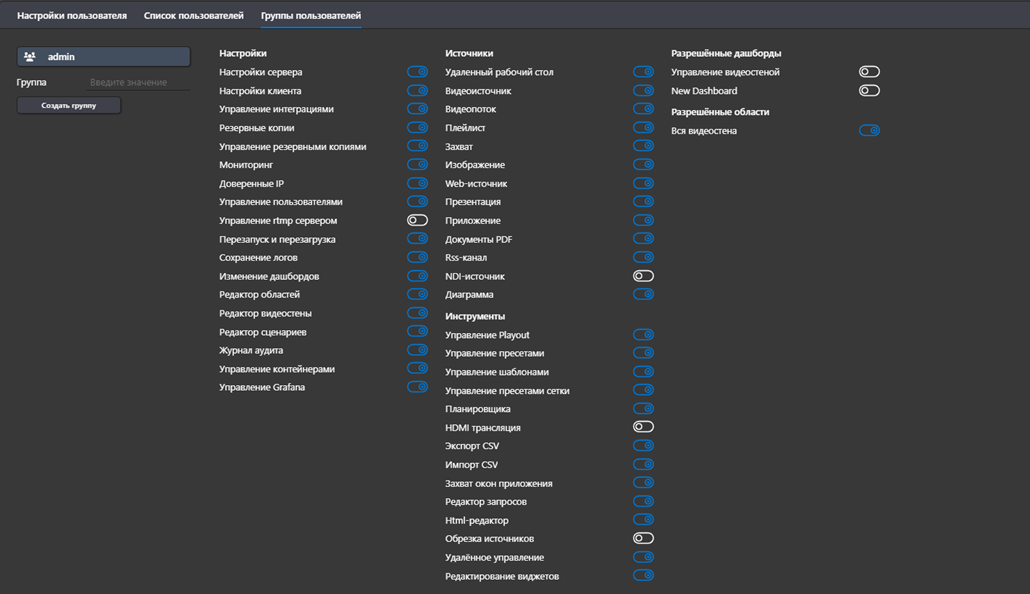

Для взаимодействия с тем или иным разделом или инструментом web-клиента MWCC группам пользователей должны быть назначены соответствующие привилегии в разделе Настройки — Конфигурация контроллера — Управление пользователями — вкладка Группы пользователей.
