Диаграмма

Создано: Сергей Петров, Изменено Пт, 4 Окт на 5:51 PM по Сергей Петров

СОДЕРЖАНИЕ

Создание/Загрузка источника
- Вкладка «Пресеты»
- Вкладка «Доступные источники»
Основные параметры источника
Дополнительные параметры источника
Скриншот
Виджеты

Источник Диаграмма позволяет выводить на видеостене по расписанию графики и диаграммы в виде веб-контента с рендерингом каналов HTML5 в режиме реального времени. На видеостену можно транслировать прогноз погоды, финансовые графики, ленту социальных сетей и т. п.

Для работы с источником необходимо предварительно настроить интеграцию в разделе Настройки (кнопка в верхней панели) — Конфигурация контроллера — Интеграции — Grafana. После этого источники автоматически подгрузятся на вкладку Доступные источники. Все изменения в хранилище у этого источника происходят на сервере Grafana.

Создание/Загрузка источника

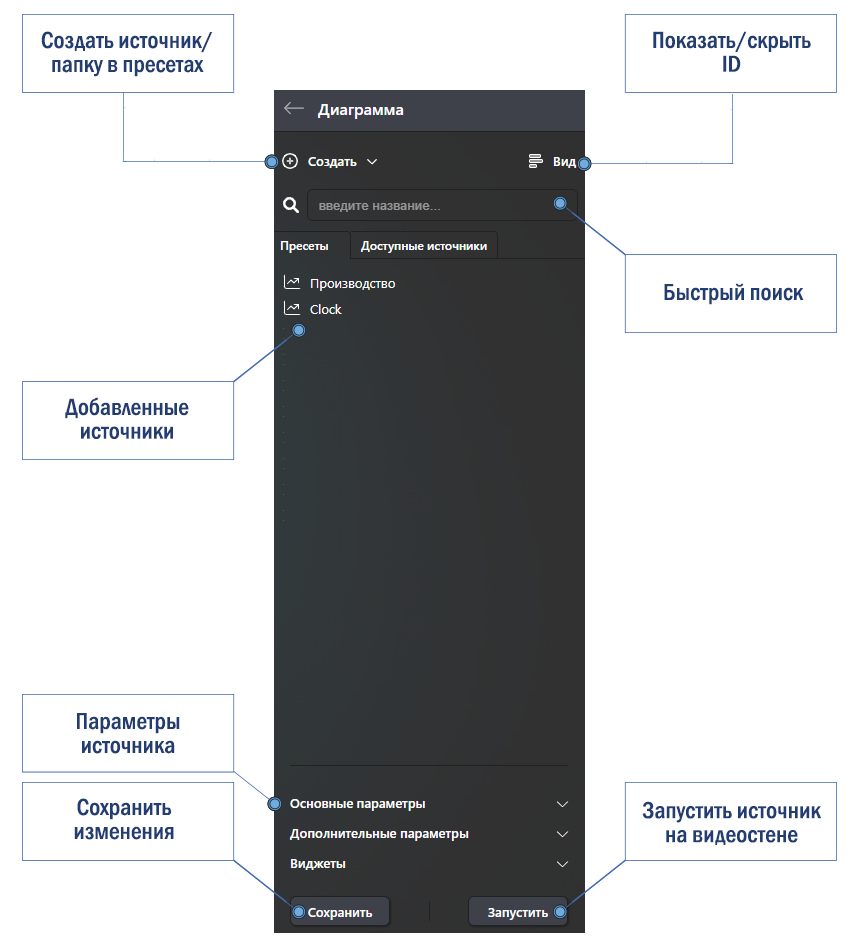

Чтобы добавить источник Диграмма в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Диграмма.

Вкладка «Пресеты»

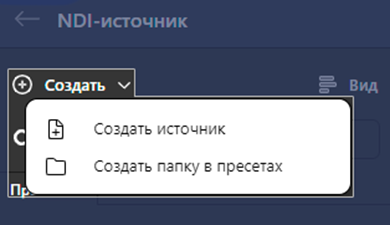

Чтобы добавить Диаграмму, на вкладке Пресеты, нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с предварительно подключенного сервера Grafana. На вкладке Доступные источники параметр Источник недоступен для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

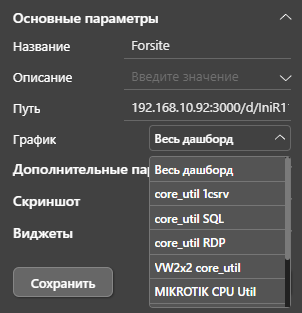

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к источнику. При интеграции источника данное поле заполняется автоматически. Поле обязательно для заполнения.
График — выберите в выпадающем списке тип графика для отображения на видеостене.

Дополнительные параметры источника

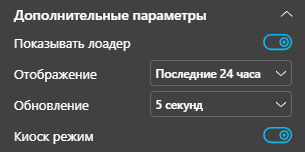

По желанию вы можете указать дополнительные параметры к источнику Диаграмма:

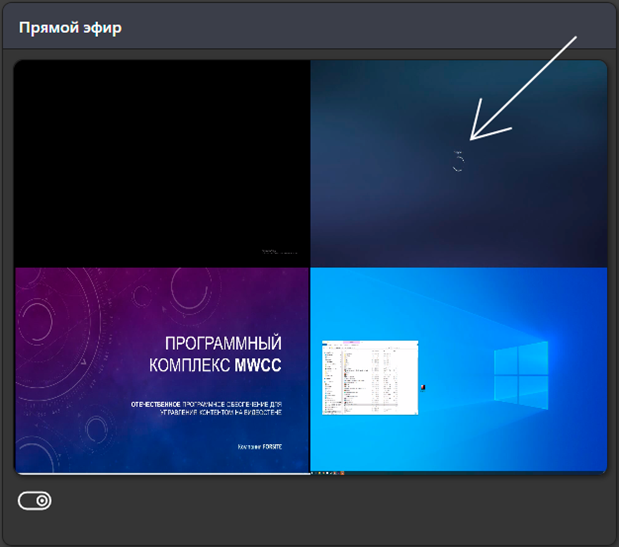

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

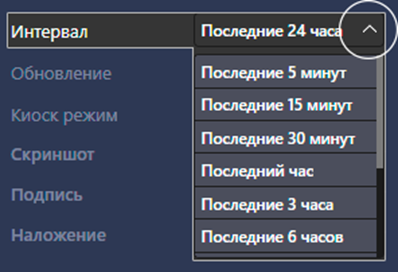

Отображение — укажите интервал отображения данных. Нажмите на кнопку в виде галочки и выберите в выпадающем списке нужное значение. Минимальное значение — Последние 5 минут, максимальное — Последние 30 дней.

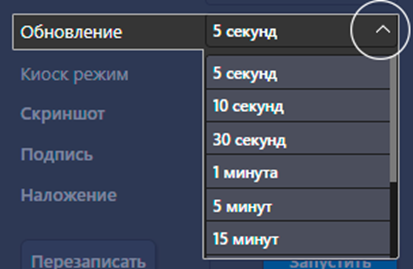

Обновление — укажите интервал обновления данных. Нажмите на кнопку в виде галочки и выберите в выпадающем списке нужное значение. Минимальное значение — 5 секунд, максимальное — 1 день.

Киоск-режим — нажмите на кнопку-переключатель, чтобы активировать или деактивировать полноэкранный режим вывода информации.

Скриншот

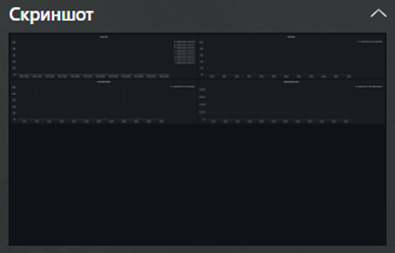

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

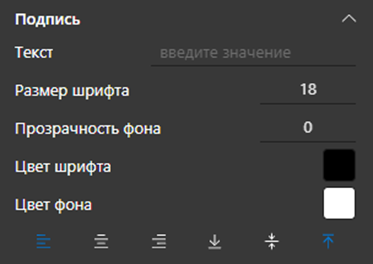

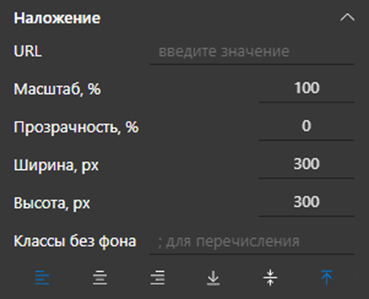

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.
