Интеграции

СОДЕРЖАНИЕ

• Управление приложениями
  • Создать фоновое приложение
  • Запуск и изменение фонового приложения
• Менеджер кэширования браузера
• FBL
• Grafana
• RTMP

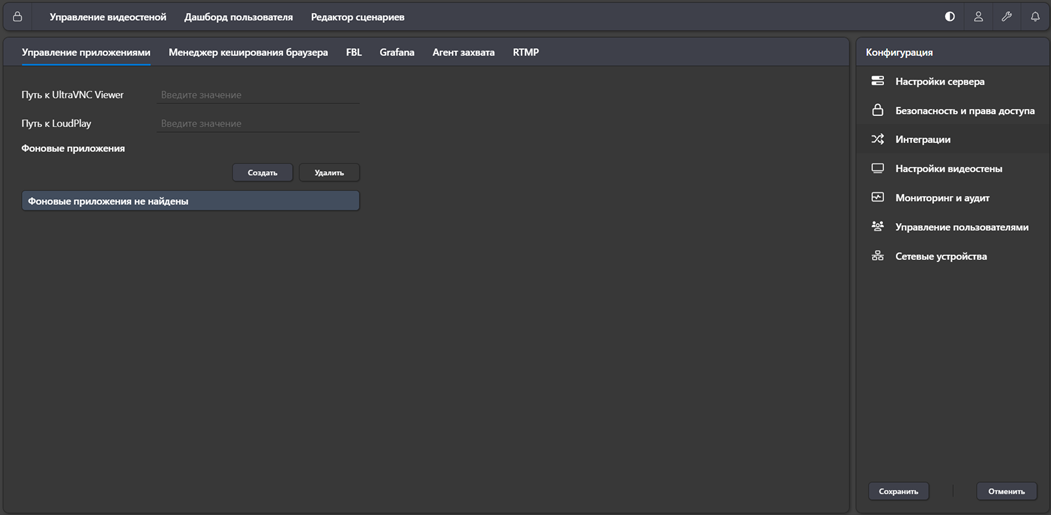

В разделе Интеграции можно настроить интеграцию видеоконтроллера с фоновыми приложениями.

Управление приложениями

На вкладке Управление приложениями можно задать путь к приложениям (только в версии под ОС Windows), которые были добавлены в качестве инструментов для запуска контента на видеостене, а также создать фоновые приложения.

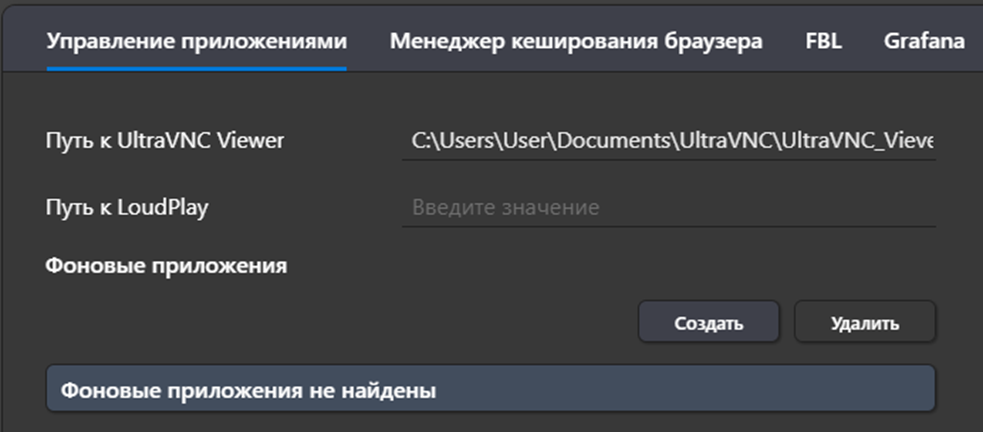

• Путь к UltraVNC Viewer (только в версии под ОС Windows) — интеграция UltraVNC Viewer позволяет использовать для удаленного доступа альтернативный VNC. Для этого:
  1. Укажите в данном поле путь к UltraVNC Viewer.

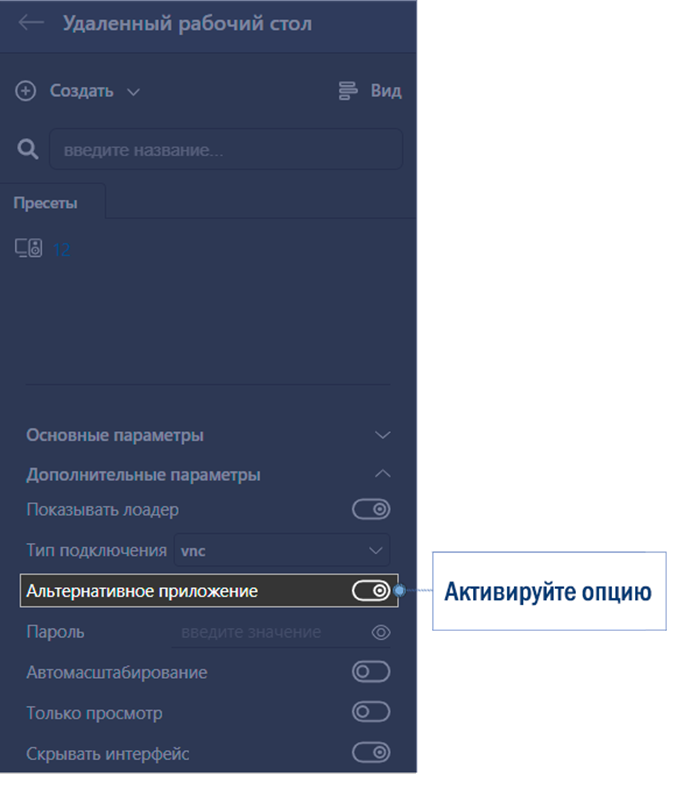

  2. Перейдите во вкладку Удаленный рабочий стол раздела Доступные источники .
  3. Выберите нужный источник и в блоке Дополнительные параметры активируйте опцию Альтернативное приложение.
• Путь к LoudPlay (только в версии под ОС Windows) — интеграция позволяет выводить удалённый рабочий стол при помощи протокола LoudPlay. Данное ПО является частью WSCC агента и поставляется с ним.

Создать фоновое приложение

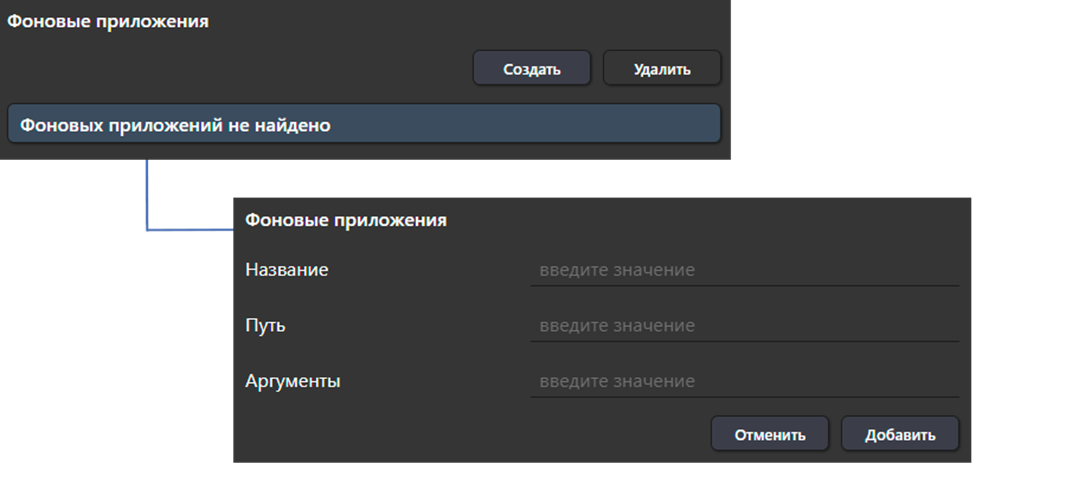

1. Нажмите на кнопку Создать. Ниже появится форма для добавления приложения.
2. Укажите название приложения в поле Название.
3. Пропишите путь к приложению на видеоконтроллере в поле Путь.
4. В поле Аргументы укажите аргументы для управления приложением. Например: win hide class "Shell_TrayWnd”.
5. Нажмите на кнопку-переключатель Автозапуск, чтобы активировать или деактивировать автоматический запуск приложения после перезагрузки.
6. Нажмите на кнопку Добавить.

Запуск и изменение фонового приложения

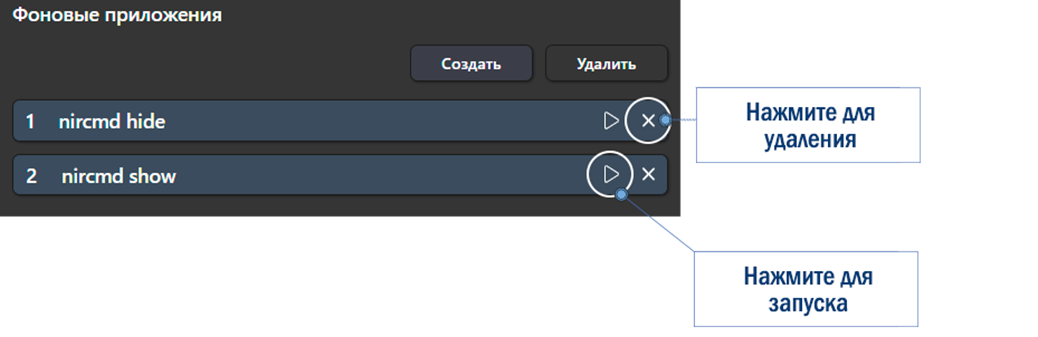

Для запуска фонового приложения нажмите на кнопку play. Для удаления нажмите на крестик.

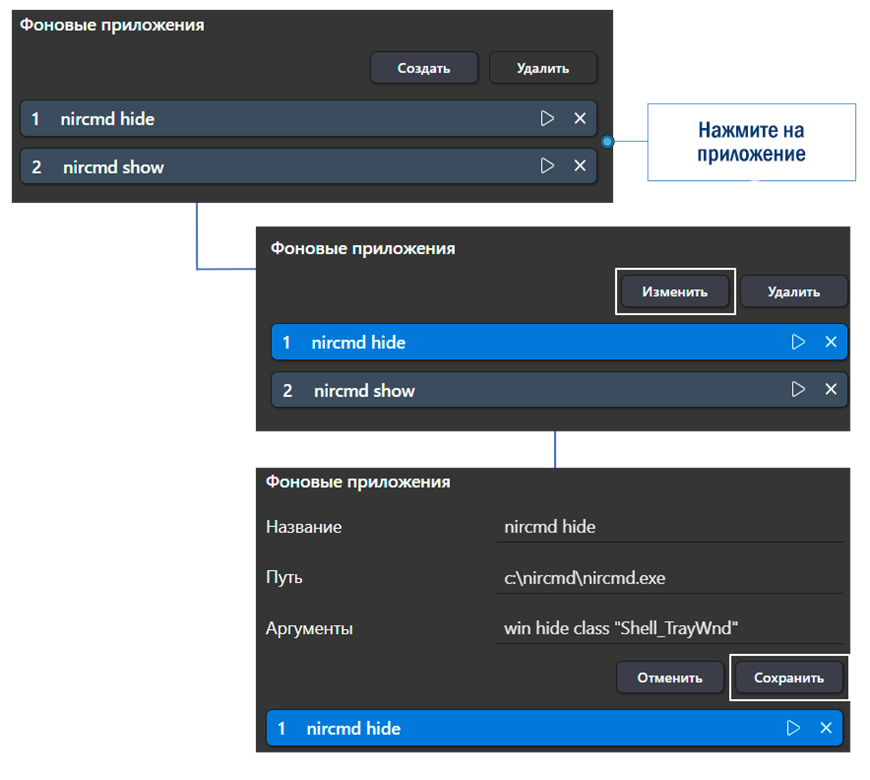

Чтобы изменить настройки фонового приложения:

1. Нажмите на строку с приложением.
2. Нажмите на кнопку Изменить, которая станет доступна выше.
3. Внесите изменения и нажмите на кнопку Сохранить.

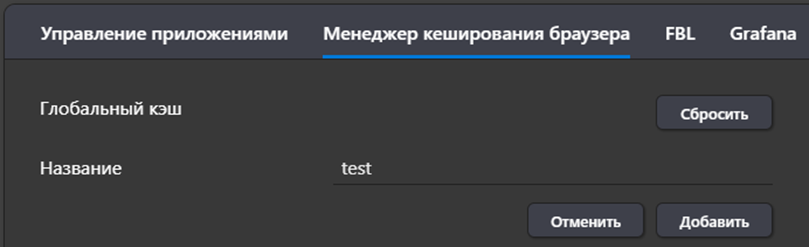

Менеджер кэширования браузера

 На вкладке Менеджер кэширования браузера можно очистить кэш встроенного браузера, а также создать индивидуальные хранилища кэша для web-источника.

Глобальный кэш — функция очистки глобального кеша браузера. Удаляет все сохранённые данные встроенного браузера.

Индивидуальный кэш — позволяет создать индивидуальные хранилища.

1. Нажмите на кнопку Создать. Выше появится форма для добавления хранилища.
2. Укажите название хранилища в поле Название.
3. Нажмите на кнопку Добавить.

Чтобы удалить запись, нажмите на кнопку Удалить (для выбранной записи) или x.

FBL

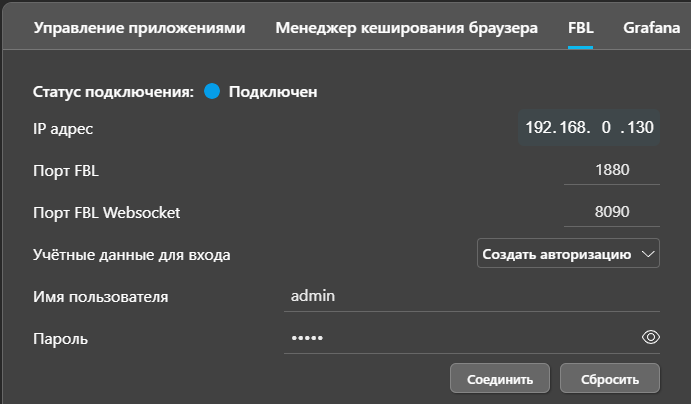

На вкладке FBL можно указать адрес подключения к инструменту визуального программирования FBL для работы с Редактором сценариев. Например, с помощью FBL можно создать сценарий для управления видеостеной или PTZ-камерой.

Чтобы настроить интеграцию с FBL заполните следующие графы:  IP адрес, Порт FBL (по умолчанию 1880) и Порт FBL Websocket (по умолчанию 8090). Выберите учётные данные для входа (предварительно должны быть добавлены в редакторе учетных данных на вкладке Безопасность и права доступа) или создайте авторизацию прямо на данной вкладке. Нажмите на кнопку Сохранить на панели инструментов.

Grafana

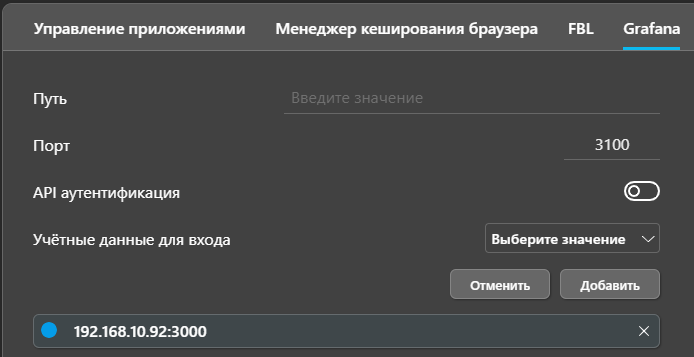

На данной вкладке можно указать настройки интеграции с сервером, на котором установлен инструмент Grafana. Данные настройки интеграции необходимы для отображения на видеостене источника Диаграмма.

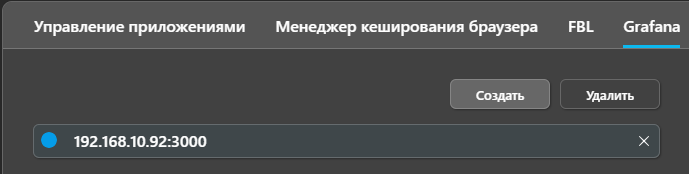

Для интеграции с Grafana следует нажать на кнопку Создать и заполнить следующие параметры:

1. Путь — укажите адрес сервера, на котором установлен инструмент Grafana.
2. Порт — укажите порт подключения к серверу.

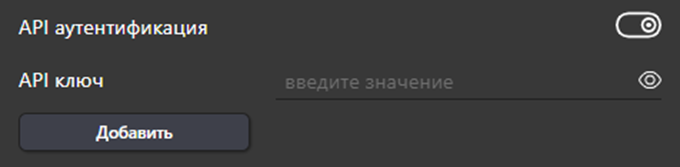

3. API-аутентификация — нажмите на кнопку-переключатель, чтобы активировать аутентификацию через API Token. Если параметр активирован, то ниже необходимо будет указать API-ключ. API-ключ необходимо сгенерировать предварительно. Чтобы проверить корректность введенного ключа, нажмите на иконку с изображением глаза. Введите данные от входа в систему MWCC. Нажмите на кнопку Показать.
4. Учётные данные для входа — если переключатель API-аутентификация не активирован выберите учетную запись (предварительно должна быть добавлена в редакторе учетных данных на вкладке Безопасность и права доступа) из выпадающего списка.

Для сохранения параметров интеграции нажмите на кнопку Добавить. Чтобы удалить запись, нажмите на кнопку x.

RTMP

На видеоконтроллере возможен запуск RTMP-сервера для получения RTMP-потоков (как источников сигнала). Сервер RTMP является отдельной службой. Его можно запустить, остановить или применить с помощью соответствующих кнопок в разделе.

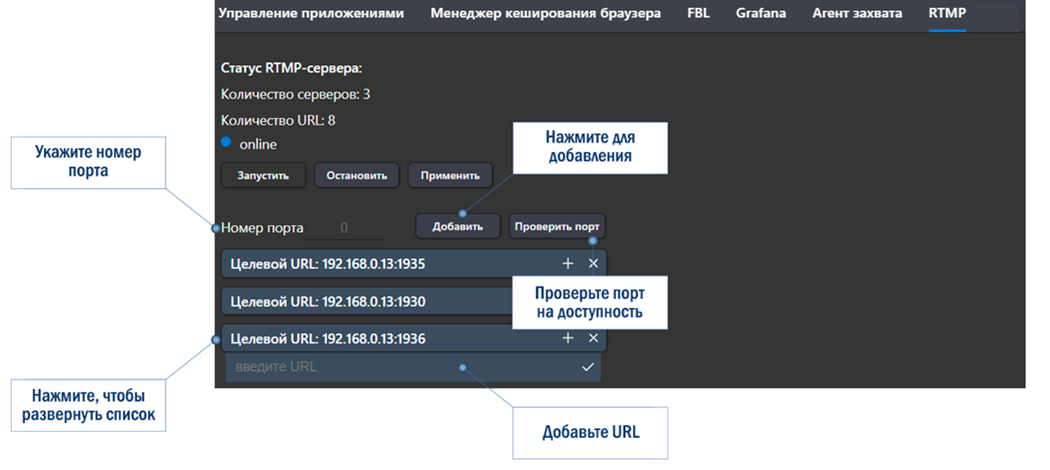

Как добавить порт:

Перед добавлением порта RTMP его необходимо проверить на доступность.

1. Введите в поле Номер порта необходимое значение и нажмите на кнопку Проверить порт. По умолчанию используются порты 1935 и 1930.
2. После того как система скажет, что порт свободен (отобразиться уведомление), нажмите на кнопку Добавить.

После добавления порт появится в списке с названием Целевой URL:0.0.0.0:xxxx, где xxxx – номер порта, который вы задали, а 0.0.0.0 – IP-адрес видеоконтроллера.

Как добавить URL:

У каждого порта можно указать свой URL.

1. Нажмите на кнопку плюс (+).
2. Появится строка, в которой необходимо указать URL. Указывать в строке адрес сервера и порт не требуется. Например: stream1 или port10.
3. Нажмите на кнопку Применить (галочка).

Чтобы просмотреть список добавленных URL, нажмите на строку с добавленным портом. Вы можете скопировать или удалить добавленный URL.

В дальнейшем вы можете удалять или добавлять необходимое количество портов под свои задачи.

Используйте кнопки Запустить, Изменить и Применить для управления трансляцией с RTMP-сервера.
