Настройки видеостены

Создано: Сергей Петров, Изменено Вт, 8 Окт на 4:31 PM по Сергей Петров

СОДЕРЖАНИЕ

Редактор областей
- Добавление области на видеостену
Конфигурация видеостены (только в версии под ОС Windows)
Настройка EDID (только в версии под ОС Windows)

В разделе Настройка видеостены можно произвести тонкую настройку конфигурации и областей видеостены

Редактор областей

На вкладке Редактор областей отображаются все подключенные к контроллеру дисплеи. Они расположены в том же разрешении и положении, что и в операционной системе.

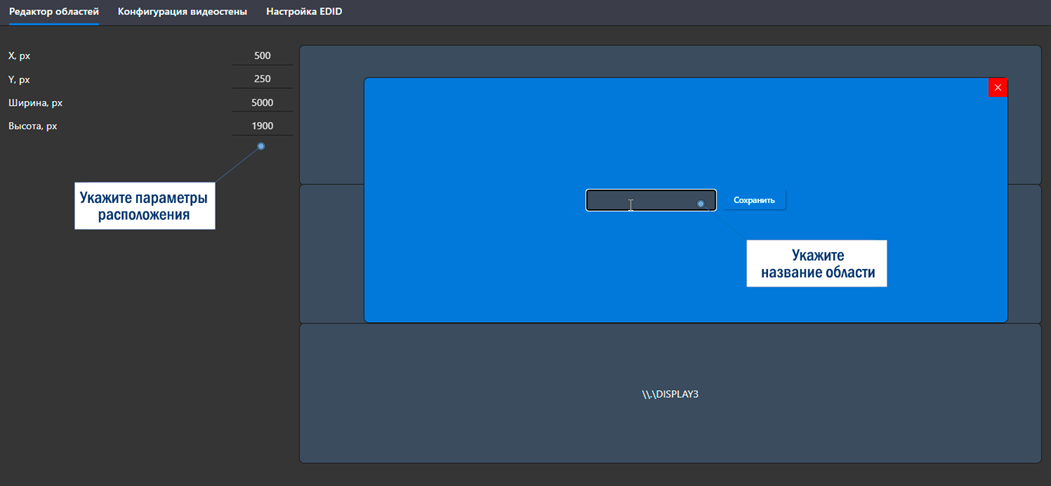

Чтобы добавить область, заполните параметры расположения области по оси X и Y и укажите размер (ширину и высоту). На экране появится область в соответствии с указанными параметрами.
Укажите название области и нажмите на кнопку Сохранить. Область появится в списке областей слева. До сохранения области вы можете отменить ее создание. Для этого нажмите на крестик в красном квадрате.

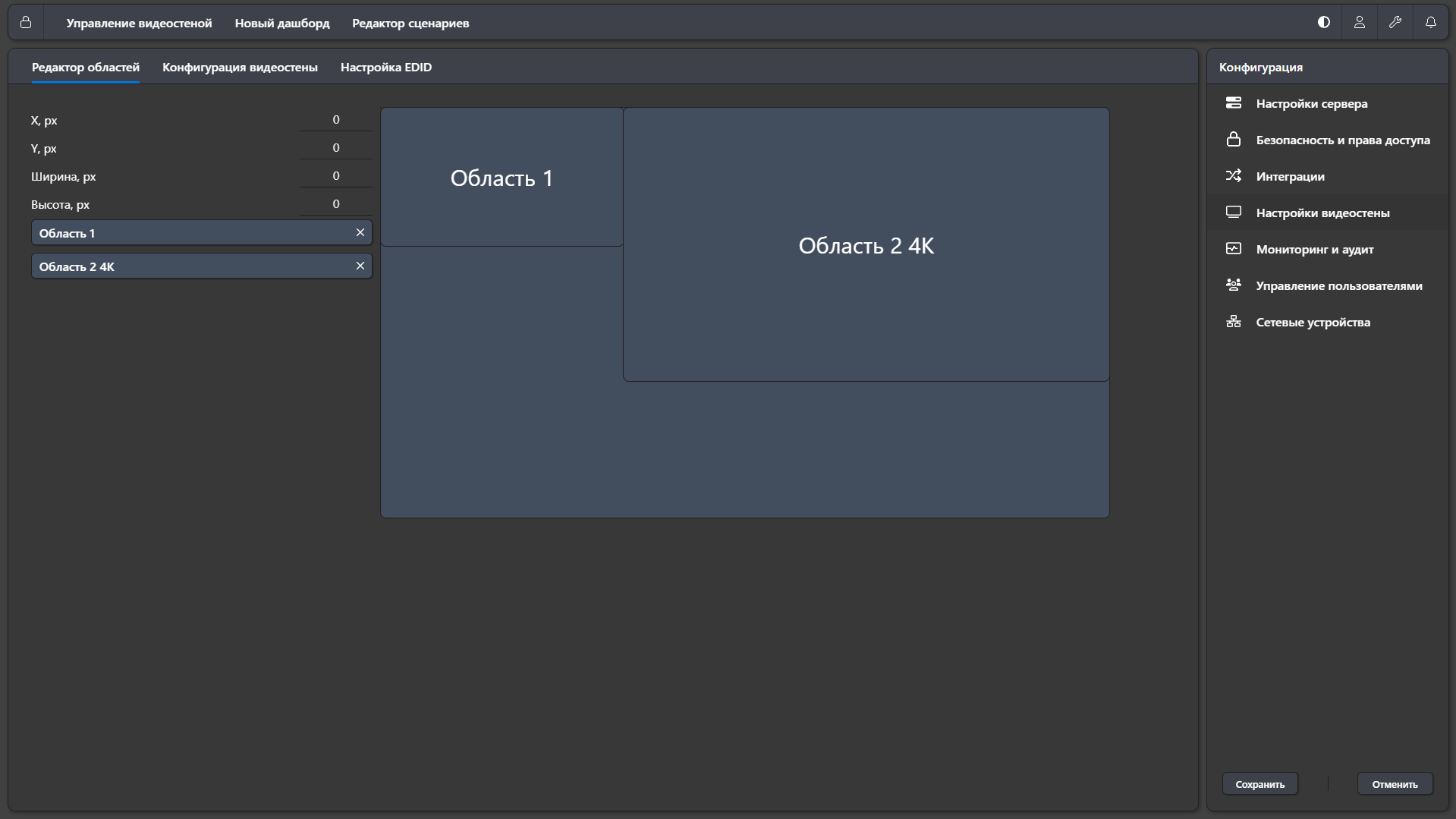

Чтобы настройки вступили в силу, нажмите на кнопку Сохранить, которая расположена в панели источников и инструментов. Теперь область можно отобразить на видеостене.

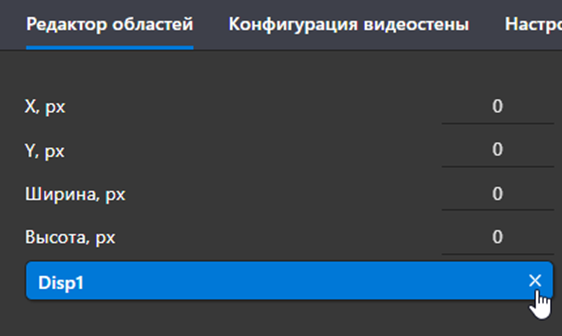

Чтобы удалить и пересоздать область, в списке созданных областей нажмите на крестик справа от ее названия. Нажмите на кнопку Сохранить, чтобы изменения вступили в силу.

Добавление области на видеостену

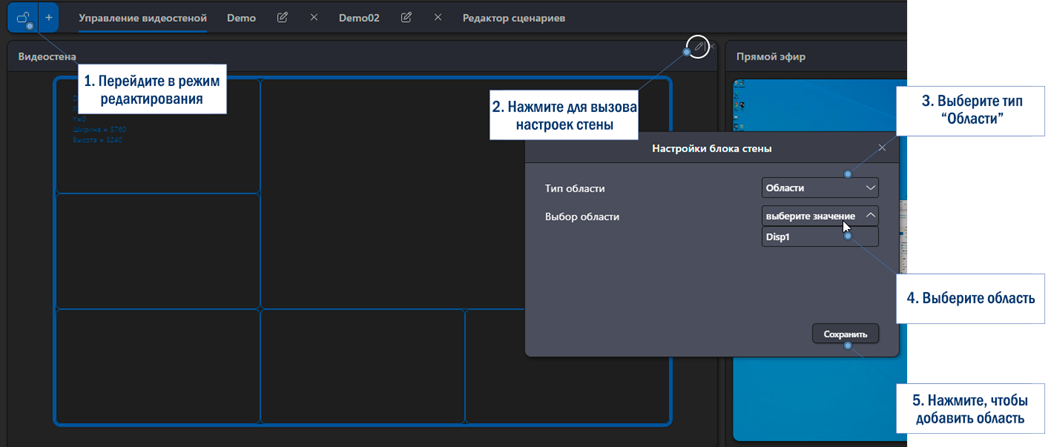

Для добавления области на видеостену перейдите в режим редактирования дашборда.
Нажмите на кнопку в виде карандаша в правом верхнем углу виджета с видеостеной.

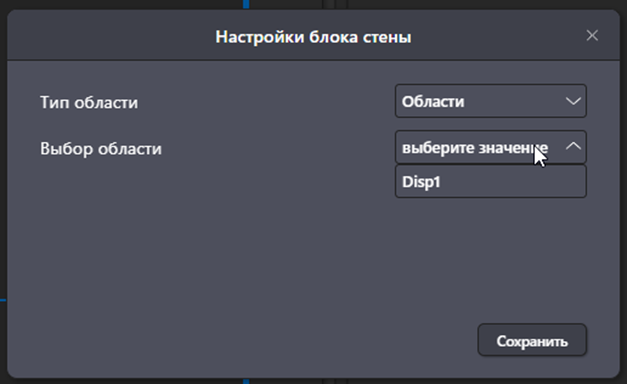

Напротив параметра Тип области выберите в выпадающем списке значение Области.
В параметре Выбор области выберите в выпадающем списке нужную область.
Нажмите на кнопку Сохранить.

При создании отдельных областей опорные сетки и шаблоны будут применяться к данным областям. Если у вас есть сохраненный шаблон для одной области, который вы применили на другую область, то он автоматически развернется на конфигурацию новой области.

Конфигурация видеостены (только в версии под ОС Windows)

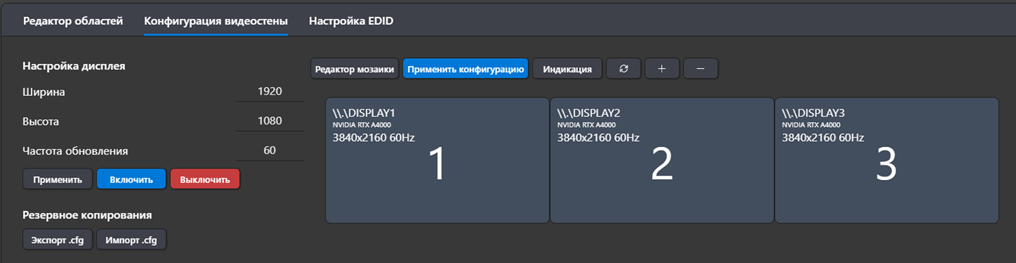

На вкладке Конфигурация видеостены можно осуществить настройку дисплеев, редактирование мозаики, а также импорт и экспорт конфигурации видеостены при помощи интегрированного в MWCC ПО MultiMonitor Tool.

Настройка EDID (только в версии под ОС Windows)

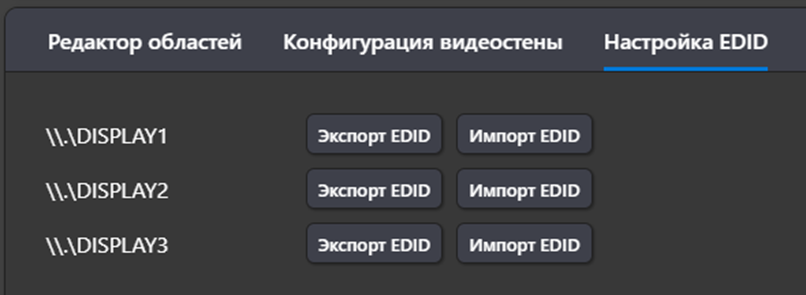

На данной вкладке можно выгрузить и загрузить EDID`ы дисплеев.
