Функциональные кнопки

На дашборд можно добавлять виджеты и окна источников, выстраивать положение окон источников относительно друг друга, работать с сеткой. Здесь можно выполнять предпросмотр видеоинформации, скрывать источники, маркировать их, редактировать и удалять.

Функциональные кнопки

Для управления окнами источников используются следующие функциональные кнопки:

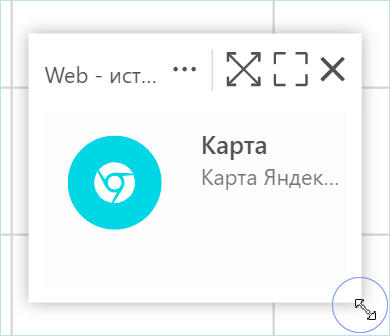

Управление окном источника

	Развернуть или скрыть меню управления окном источника. Примечание. В режиме предпросмотра эти кнопки не отображаются. Чтобы перейти к меню управления окном источника, отключите предпросмотр видеостены.
	Развернуть окно на всю видеостену.
	Вернуть окно к первоначальному размеру.
	Развернуть окно на всю сетку видеостены. Также развернуть окно по сетке можно, нажав по нему в любом месте два раза левой кнопкой мыши.
	Вернуть окно к первоначальному размеру.
	Закрыть окно источника.
	Остановить воспроизведение.
	Запустить воспроизведение.
	Обновить. Необходимо в случаях рассинхронизации трансляции на разных дисплеях. Например, после приостановки воспроизведения.
	Настроить уровень громкости воспроизведения источника. Нажмите на кнопку громкости — появится шкала с уровнем. Передвиньте ползунок на шкале в желаемое положение. Чтобы убрать шкалу, нажмите еще раз на кнопку громкости.
	Следующая страница/Предыдущая страница. Используется в источниках Web-источник, Презентация, Документ PDF.
	Обновить источник.
	Уменьшить/увеличить масштаб. Используется в источниках Web-источник, Презентация, Документ PDF.

Также можно произвольно изменить размер окна источника. Для этого наведите курсор на любой из углов окна и потяните.

Управление источником

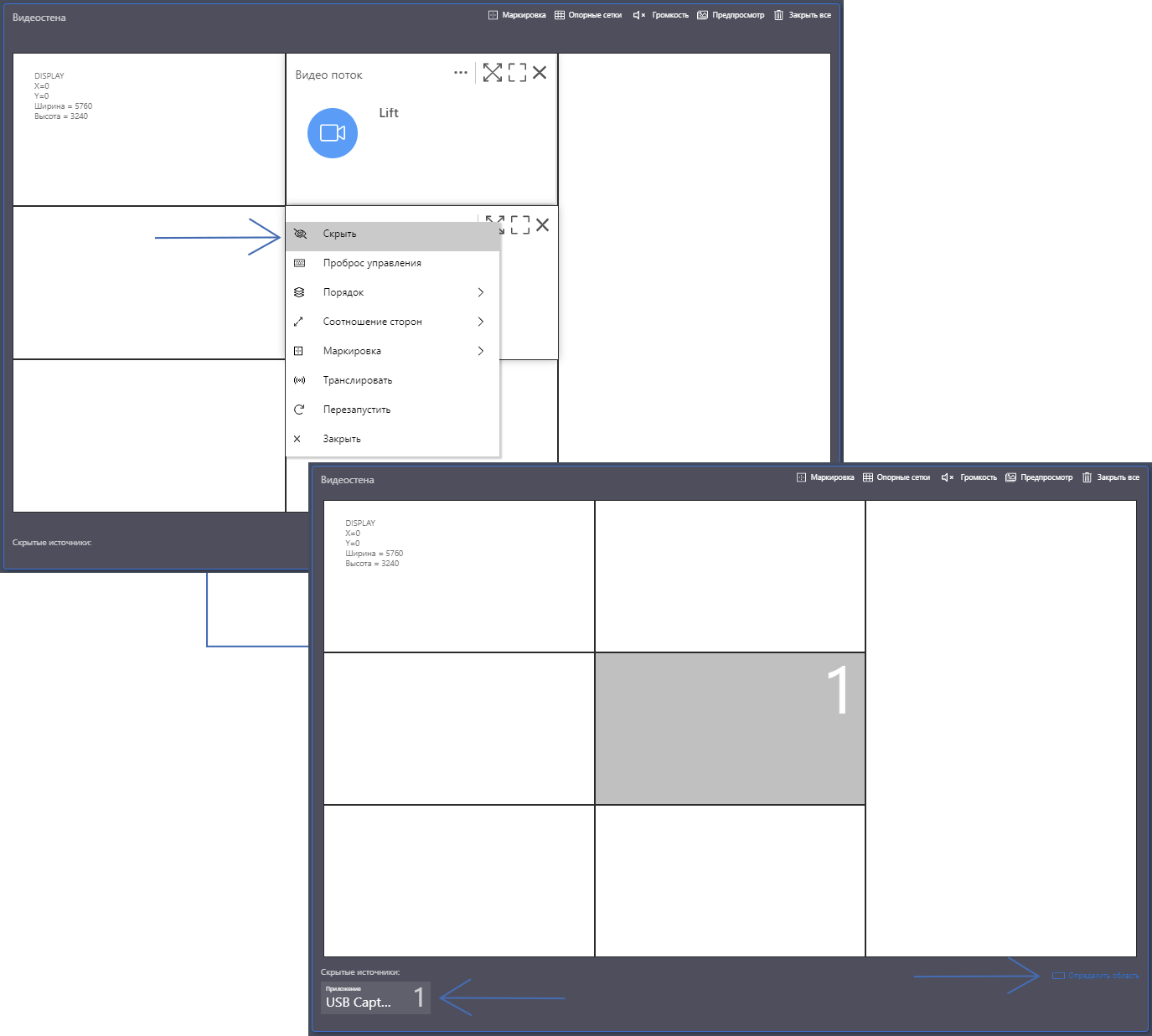

	Функция Скрыть. Позволяет скрыть источник на видеостене без его полного закрытия. После скрытия источника он будет отображаться в блоке Скрытые источники под сеткой видеостены. Чтобы узнать, из каких ячеек были скрыты источники, используется инструмент Определить область. Для того чтобы вернуть окно, в блоке Скрытые источники нажмите по нужному источнику два раза левой кнопкой мыши.
	Функция Проброс управления. Доступна для всех типов источников. При нажатии на иконку Проброс управления открывается дополнительное всплывающее окно с картинкой, получаемой от источника. Например, при использовании данной функции в источнике WEB-источник вы можете управлять страницей, а также вводить новые данные с клавиатуры. В случае активации функции Проброс управления основной интерфейс программы блокируется. Таким образом, достигается запрет на изменение конфигурации источников. Чтобы выйти из режима проброса управления, нажмите в правом верхнем углу на крестик.
	Функция Порядок. Вы можете выбрать один из предложенных вариантов по управлению расположением источника:
		Параметр На передний план. При нажатии источнику присваивается самый высокий слой/порядок. Это значит, что он будет располагаться поверх других окон.
		Параметр На задний план. При нажатии источнику присваивается самый низкий слой/порядок. Это значит, что поверх него будут располагаться все остальные окна, которые имеют по отношению к нему более высокий порядок.
		Параметр Переместить вперед. При нажатии источник переходит на один слой/порядок вперед по отношению к другим окнам.
		Параметр Переместить назад. При нажатии источник переходит на один слой/порядок назад по отношению к другим окнам.
		Параметр Поверх всех окон. При нажатии источник переходит на самый верхний слой.
	Функция Маркировка. Вы можете выбрать один из предложенных вариантов по маркировке источника:

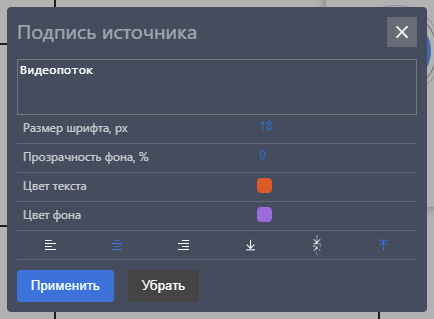

		Функция Подписать источник. С ее помощью наносится текстовая подпись поверх источника. Шрифт подписи настраивается по высоте, цвету и прозрачности фона. Также вы можете отцентрировать текст как по вертикали, так и по горизонтали, изменить цвет.
		Функция Маркировка. Вы можете выделить источник цветной рамкой, задав цвет и толщину.
	Функция Транслировать при нажатии переходит во вкладку трансляция видеостены в боковом меню (См. п. Трансляция видеостены).
	Функция Перезапустить при нажатии перезапускает источник.
	Функция Скопировать API запрос. После нажатия в буфер обмена копируется ссылка на этот источник для дальнейшей вставки.
	Функция Закрыть. Дублирует кнопку Закрыть в шапке источника. При нажатии закрывает источник.

Управление виджетами и карточками-кнопками

	Развернуть или скрыть меню управления окном источника. Примечание. В режиме предпросмотра эти кнопки не отображаются. Чтобы перейти к меню управления окном источника, отключите предпросмотр видеостены. Свернуть виджет или карточку-кнопку виджета/источника на минимальную ширину.
	Развернуть виджет или карточку-кнопку виджета/источника на максимальную ширину..
	Отредактировать виджет или карточку-кнопку виджета/источника.
	Закрыть (удалить) виджет или карточку-кнопку виджета/источника с дашборда.

Как добавить дашборд

Приложение позволяет добавлять пользовательские вкладки — дашборды — в верхнюю панель с индивидуально настраиваемыми виджетами. Для добавления новой вкладки нажмите на кнопку в виде замка. Вы перейдете в режим редактирования рабочей области. Далее нажмите на кнопку +.

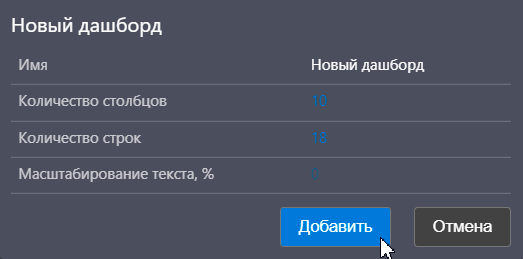

Появится форма создания нового дашборда:

1. Задайте имя дашборда (например, Видеостена 1 или Мониторинг).
2. Укажите количество столбцов нового дашборда. От этого будет зависеть расположение добавляемых вами окон источников и виджетов относительно друг друга.
3. Укажите количество строк.
4. В поле Масштабирование текста, % укажите предпочтительный размер шрифта текста (в процентах).

Нажмите на кнопку Добавить.

В дальнейшем вы можете сделать созданный дашборд основным по умолчанию.

Редактировать и удалять можно только пользовательские дашборды.

Для выхода из режима редактирования и сохранения изменений снова нажмите на изображение с замком.

Как удалить или отредактировать дашборд

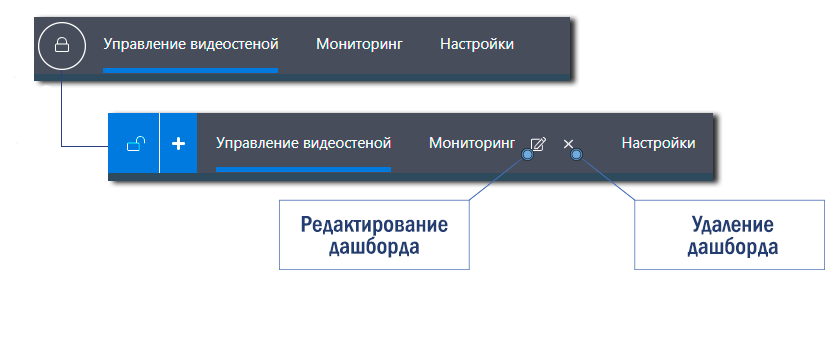

Для редактирования или удаления дашборда перейдите в режим редактирования. Напротив созданной вами вкладки появятся кнопки Редактировать () и Удалить ().

Виджеты

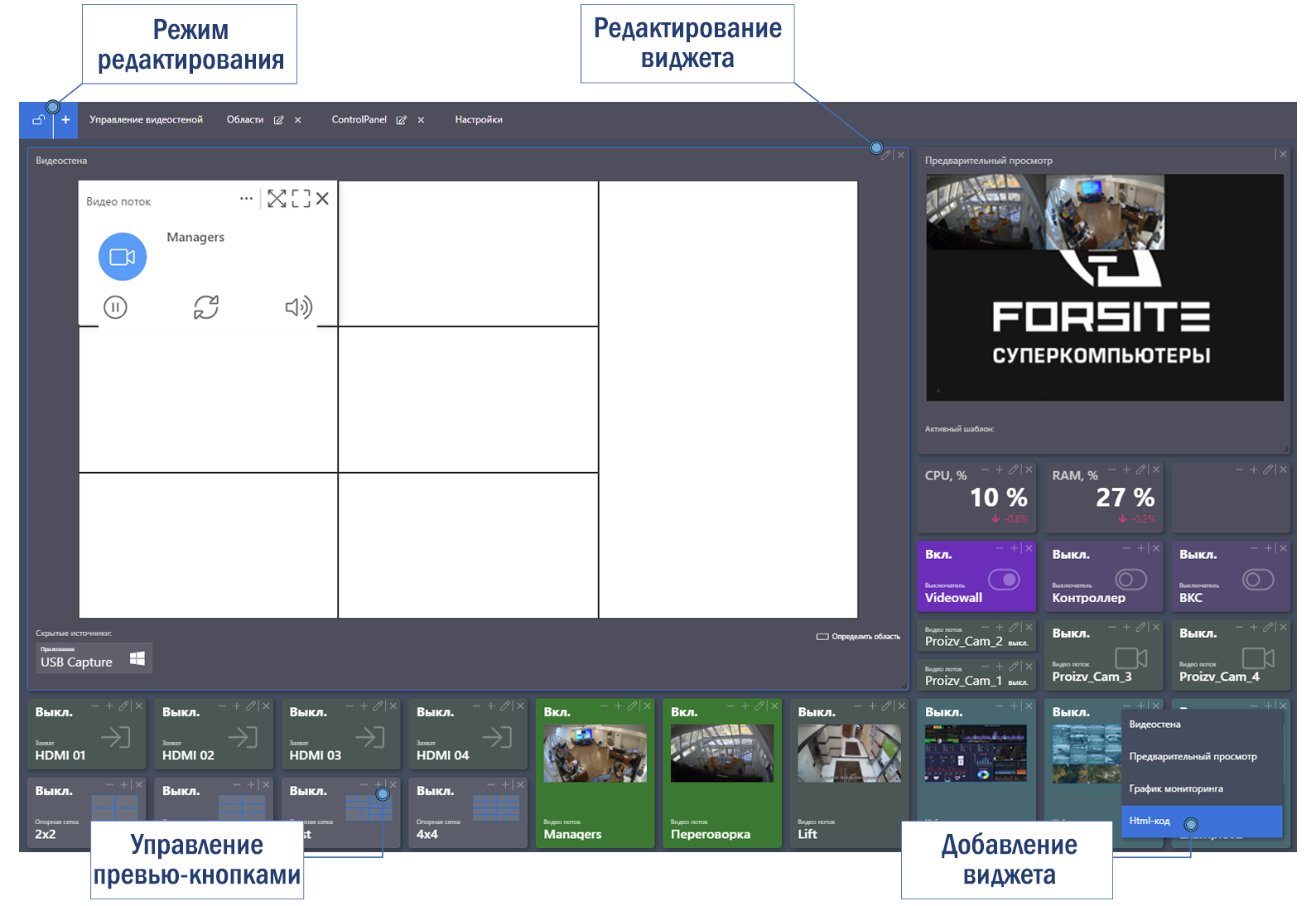

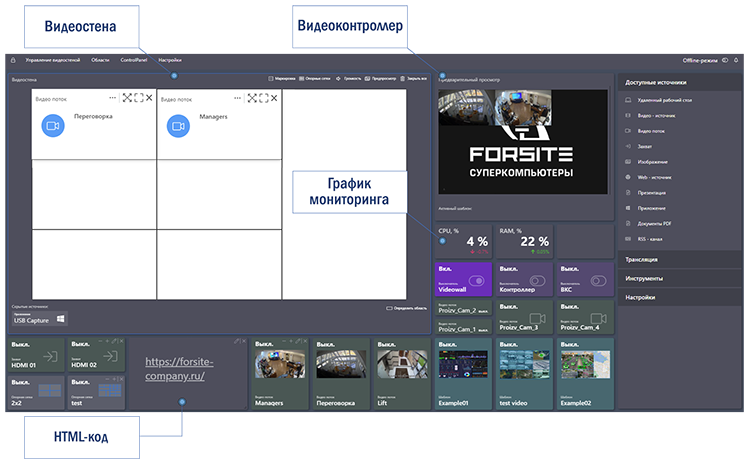

В качестве виджетов на дашборд можно выводить видеостену, превью контроллера, HTML-код и график мониторинга. Добавить на него можно как один тип виджета, так и все сразу без ограничения по количеству.

Видеостена

Видеостена — это виджет для трансляции аудио-, видео- и графической информации, который может объединять несколько дисплеев в единый экран. На нем можно отображать медиаданные одного или нескольких источников (в моно- и многооконном формате). Для видеостены может использоваться как один монитор, так и несколько сгруппированных в единый полиэкран мониторов.

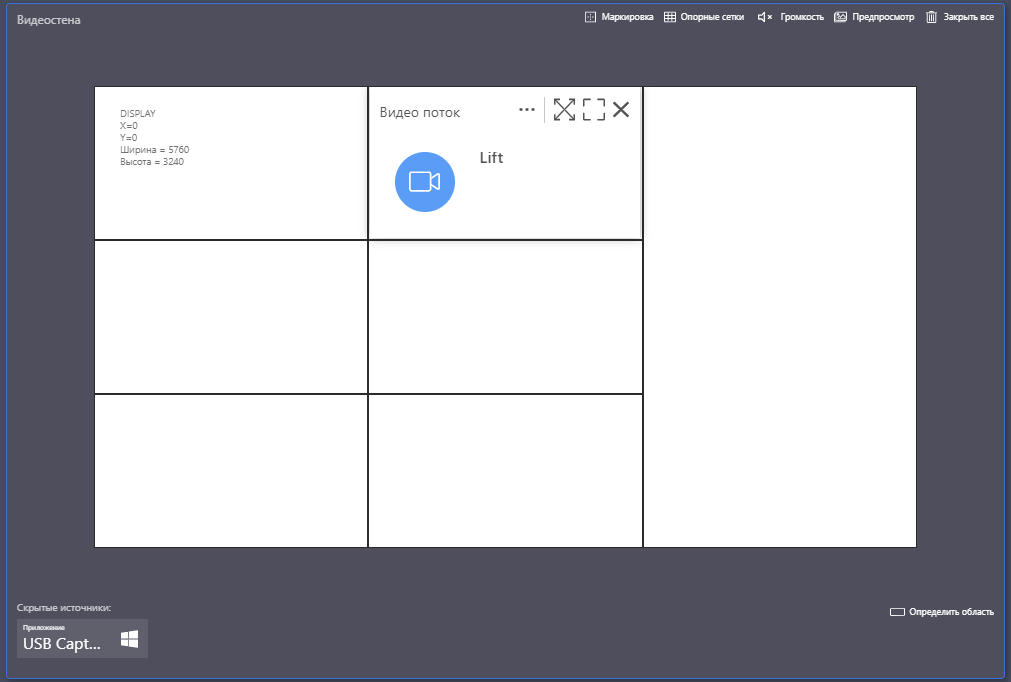

На виджете Видеостена есть три основные интерактивные области:

► Верхнее меню с функциональными кнопками. В зависимости от режима просмотра/редактирования в верхней части виджета Видеостена отображаются разные функциональные кнопки.

В режиме просмотра — кнопки для маркировки источников, редактирования громкости, предпросмотра окон и закрытия (удаления) всех окон.

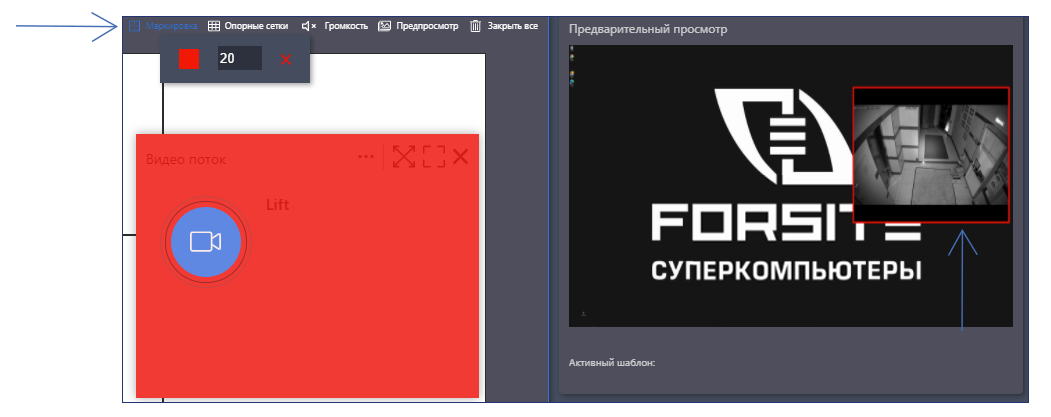

• Маркировка выделяет источники на видеостене цветной рамкой. Для назначения цвета нажмите на Маркировка. Появится меню с выбором цвета и степенью прозрачности. Выберите цвет, назначьте параметры прозрачности от 0 до 100. Нажмите на нужный источник. На превью контроллера будет видно, что источник выделен цветной рамкой.
• Настройка громкости изменяет общий уровень громкости проигрывания источников, которые выведены на виджете. Для управления нажмите на кнопку Громкость и передвиньте ползунок на шкале в нужное положение. Чтобы убрать шкалу громкости, нажмите левой кнопкой мыши в любом месте на экране.

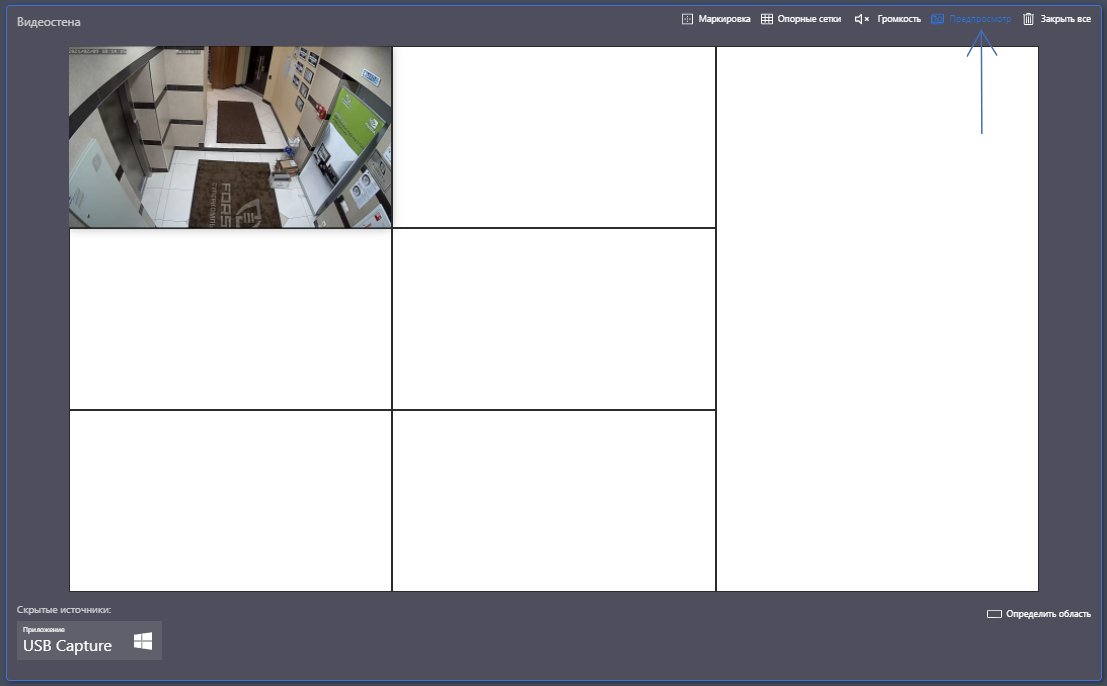

• С помощью кнопки Предпросмотр окон можно отобразить на окне источника транслируемую информацию. В неактивированном виде на окне отображаются функциональные кнопки.
• Кнопка Закрыть все служит для закрытия всех окон на видеостене. Обратите внимание, что она не скрывает и не сворачивает окна источников, а удаляет их.

В режиме редактирования — кнопки редактирования типа области виджета и закрытия виджета.

• Редактирование типа области.
• Закрыть виджет. Удаляет виджет с дашборда.

Для перехода в режим редактирования нажмите на кнопку в виде замка в верхней панели рабочей области.

► Центральная часть с окнами источников. Здесь будут располагаться добавляемые вами окна источников. Вы можете выстраивать положение окон источников, управлять ими, а также работать с сеткой. Об управлении окнами источников и функциональных кнопках читайте здесь. О видах источников читайте в разделе Доступные источники.

► Нижняя часть со скрытыми источниками. В поле Скрытые источники будут отображаться те окна источников, которые вы скрыли через меню управления окнами (Меню — Скрыть). После скрытия источников на виджете Видеостена активируется инструмент Определить область. С помощью него можно просмотреть, из каких ячеек были скрыты источники с видеостены.

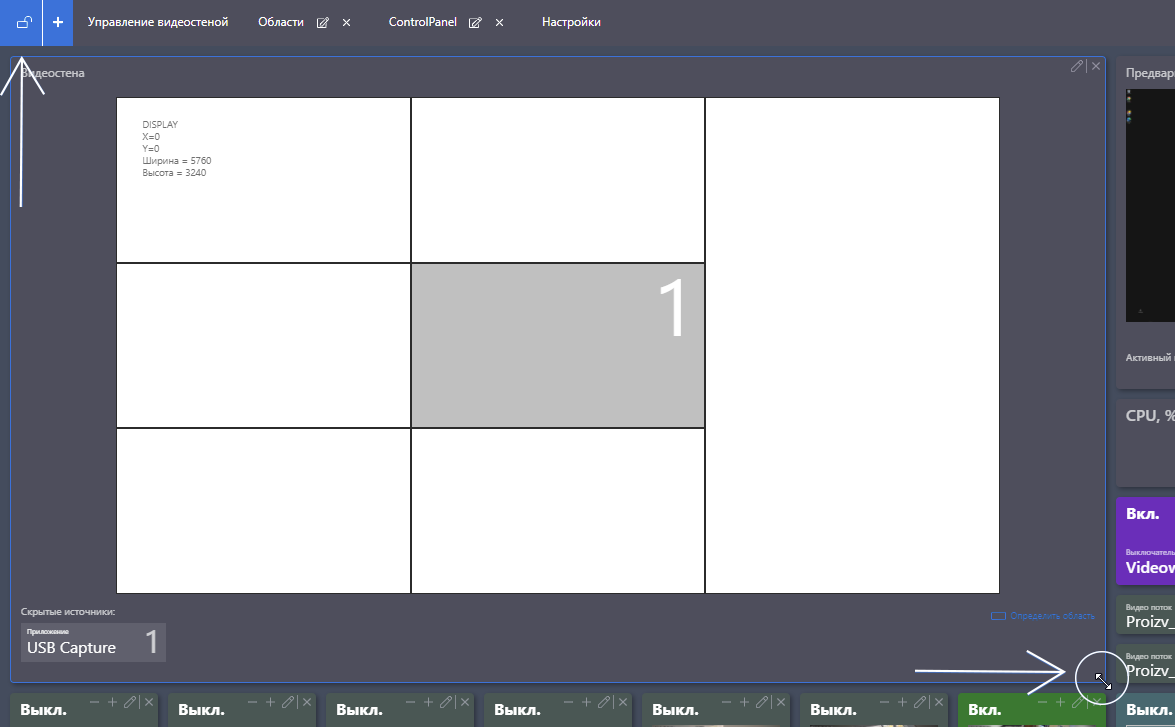

Вы можете переместить видеостену относительно других виджетов на дашборде. Для этого перейдите в режим редактирования. Наведите курсор мыши на виджет, зажмите левую кнопку мыши и переместите его.

Также можно изменять размер виджета Видеостена. Для этого потяните за правый нижний угол виджета. Обратите внимание, что пропорции окон источников в виджете Видеостена при этом останутся прежними.

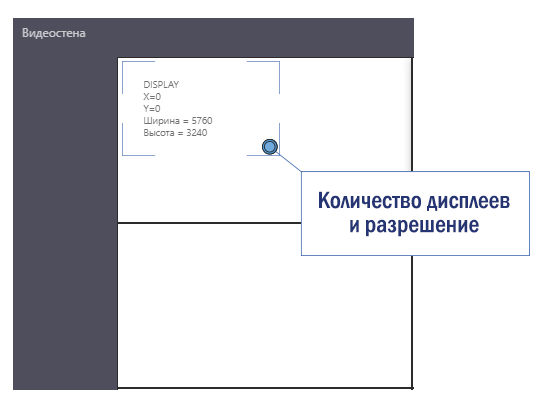

Если на дашборд уже добавлен виджет Видеостена, то в верхнем левом углу может отображаться показатель количества дисплея(-ев) в системе, общее (суммарное) разрешение дисплея(-ев). Начальные координаты по оси Х и Y (данные по осям X и Y меняются в зависимости от положения монитора в системе).

Данный скриншот и параметры показывают, что для видеостены используется один монитор или несколько сгруппированных в единый полиэкран мониторов (названный в системе/драйвере DISPLAY 1). Дисплей или полиэкран имеет разрешение в 3840 x 2160 px.

Превью контроллера

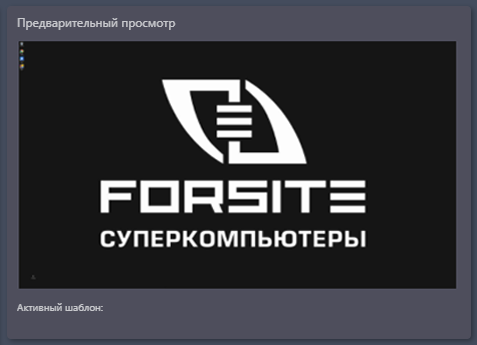

С помощью превью контроллера можно просматривать транслируемую информацию на видеостене. Все вносимые изменения — работа с окнами источников — отображаются в режиме реального времени.

В поле Активный шаблон отображается текущий используемый шаблон сетки.

HTML-код

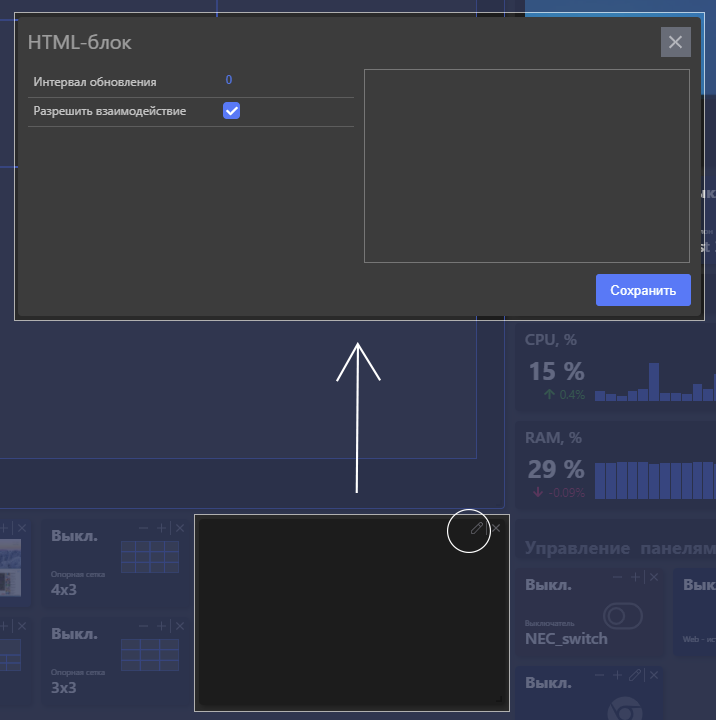

HTML-код — виджет, с помощью которого вы можете добавить на дашборд специальный пользовательский код. В качестве такого кода может выступать кнопка, счетчик, изображение с сайта, текст, ссылка и т. д.

1. Для добавления кода в окне виджета нажмите на кнопку в виде карандаша .
2. Напротив поля Интервал обновления укажите числовое значение (в минутах), через которое данные в этом виджете будут обновляться. Необходимо для интерактивных (нестатичных) данных.
3. Параметр Разрешить взаимодействие позволяет в режиме просмотра взаимодействовать с элементом и вызывать определенное событие: нажимать на кнопку, переходить по ссылке и т. п.
4. В поле справа вставьте HTML-код.
5. Нажмите на кнопку Сохранить.

График мониторинга

При помощи виджета График мониторинга можно собирать статистику по данным о загрузке и температуре процессора, загрузке оперативной памяти и видеокарты, скорости чтения и записи дисков, скорости передачи данных по сети, проценте загрузки аппаратного декодирования видео.

1. Для добавления определенного типа графика в окне виджета нажмите на кнопку в виде карандаша .
2. Напротив параметра Типв выпадающем списке выберите, какой тип данных необходимо выводить на график:
   • CPU, % — данные о проценте загрузки процессора (в процентах).
   • RAM, % — данные о проценте загрузки оперативной памяти (в процентах).
   • CPU, °С — данные о температуре процессора (в градусах Цельсия).
   • Диск чтение, MB/s — данные о скорости чтения диска (в мегабайтах в секунду).
   • Диск запись, MB/s — данные о скорости записи диска (в мегабайтах в секунду).
   • Сеть загрузка, MB/s — данные о скорости приема данных по сети (в мегабайтах в секунду).
   • Сеть отправка, MB/s — данные о скорости отправки данных по сети (в мегабайтах в секунду).
   • GPU 0, % — данные о проценте загрузки видеокарты (в процентах).
   • GPU 0 память, % — данные о проценте загрузки памяти видеокарты (в процентах).
   • NVDEC 0, % — данные о проценте загрузки аппаратного декодирования видео (в процентах).
3. В параметре Временной промежуток укажите, за какой промежуток необходимо собирать и выводить данные на график: за минуту, за час или за 24 часа.
4. Поставьте галочку напротив параметра Гистограмма, если хотите выводить данные в виджете не в виде графика, а в виде гистограммы (вертикальных столбцов).
5. Нажмите на кнопку Сохранить.

Карточка-кнопка

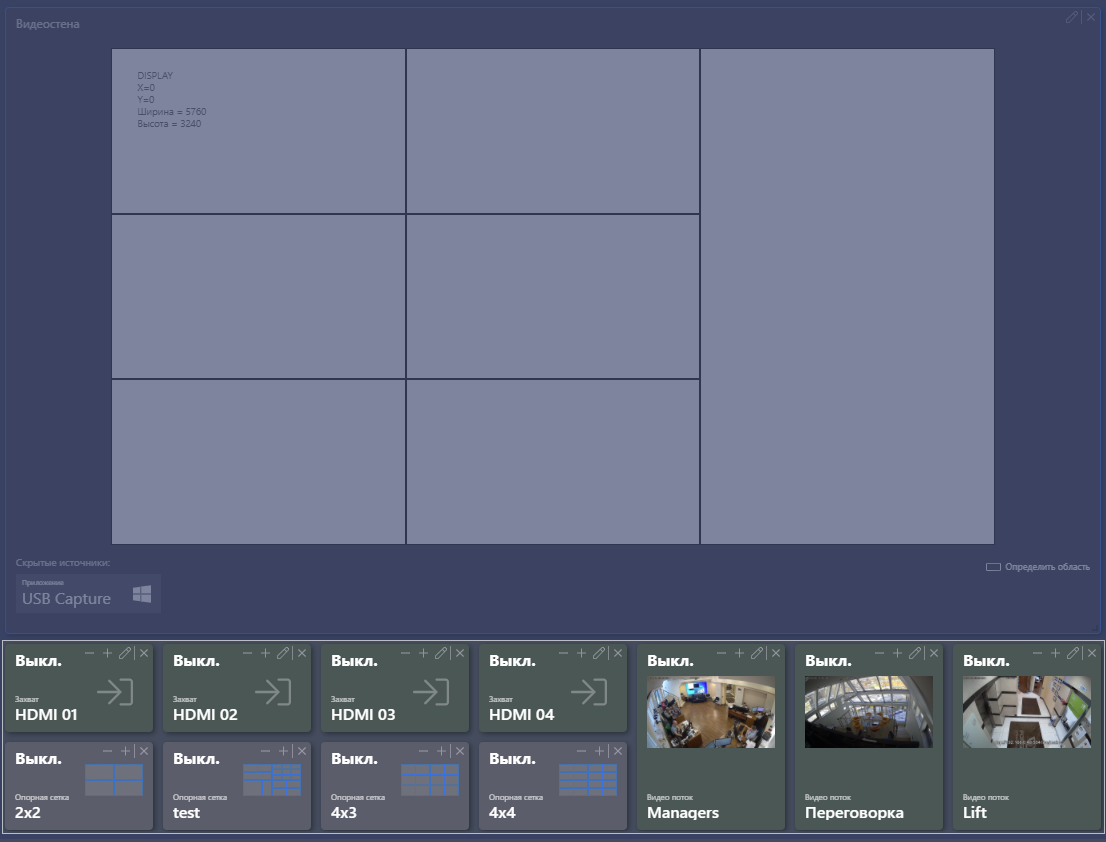

Карточки-кнопки — это функциональные превью-блоки элементов, к которым относятся удаленные с видеостены (неактивные) источники и сетки.

Если элемент используется, то на нем отображается надпись Активен (для сеток) или Вкл. (для источников). Если элемент не используется, то на нем отображается надпись Выкл.

Для использования неактивного источника или сетки нажмите на его карточку-превью два раза левой кнопкой мыши. Для деактивации снова нажмите два раза левой кнопкой мыши по карточке-превью.

Как управлять карточками-кнопками, см. здесь.
