СОДЕРЖАНИЕ

• Запуск клиентской части приложения
• Основные модули и инструменты
  • Верхняя панель
    • Управление видеостеной
    • Настройки
    • Offline-режим
    • Уведомления
  • Панель источников и инструментов

Запуск клиентской части приложения

Запуск клиентской версии программного обеспечения MWCC может быть произведен как на видеоконтроллере, так и на отдельном компьютере.

1. Для запуска клиентского приложения на видеоконтроллере зайдите в браузер и введите в адресной строке: localhost:8090/MWCC.
2. Для запуска на отдельном компьютере (компьютер оператора, находящегося в одной подсети с видеоконтроллером) зайдите в браузер и введите в адресной строке IP-адрес видеоконтроллера, а затем добавьте :8090. Например: http://192.168.10.13:8090

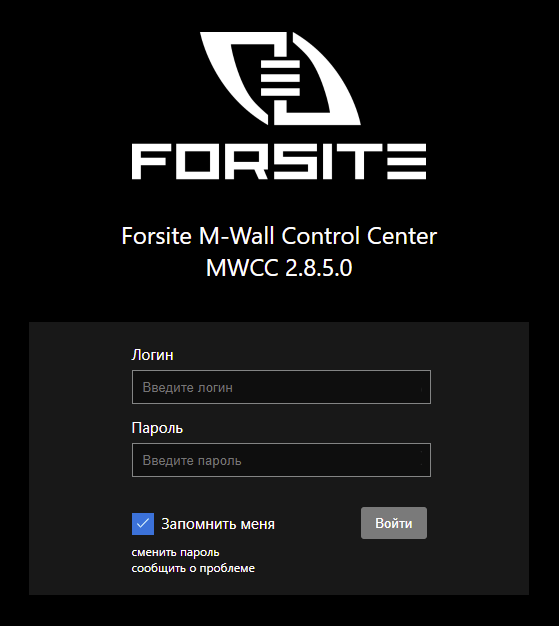

Далее заполните форму входа. Для этого укажите логин и пароль, который вы создали при установке серверной части приложения. Нажмите на кнопку Войти.

Если вы забыли пароль, заданный при установке ПО, или хотите сменить его в целях безопасности, нажмите на ссылку Сменить пароль. Вы перейдете на страницу смены пароля. Если вы являетесь администратором, обратитесь в службу поддержки для восстановления пароля.

Также сделать это можно непосредственно в личном кабинете клиентского приложения, в правой панели рабочей области: Настройки — Сменить пароль.

Параметр Запомнить меня позволит в следующий раз авторизоваться в приложении автоматически. Если галочка стоит, то система запомнит ваши данные. В следующий раз вам не придется снова вводить данные для входа (если кэш браузера не обновлялся).

Программное обеспечение предполагает использование неограниченным количеством операторов. Каждому пользователю (оператору) можно назначить свой уровень прав доступа для работы с программой.

При случайном закрытии приложения или окна браузера воспроизведение не останавливается. Продолжает работать последняя работающая конфигурация окон источников или примененный шаблон.

Основные модули и инструменты

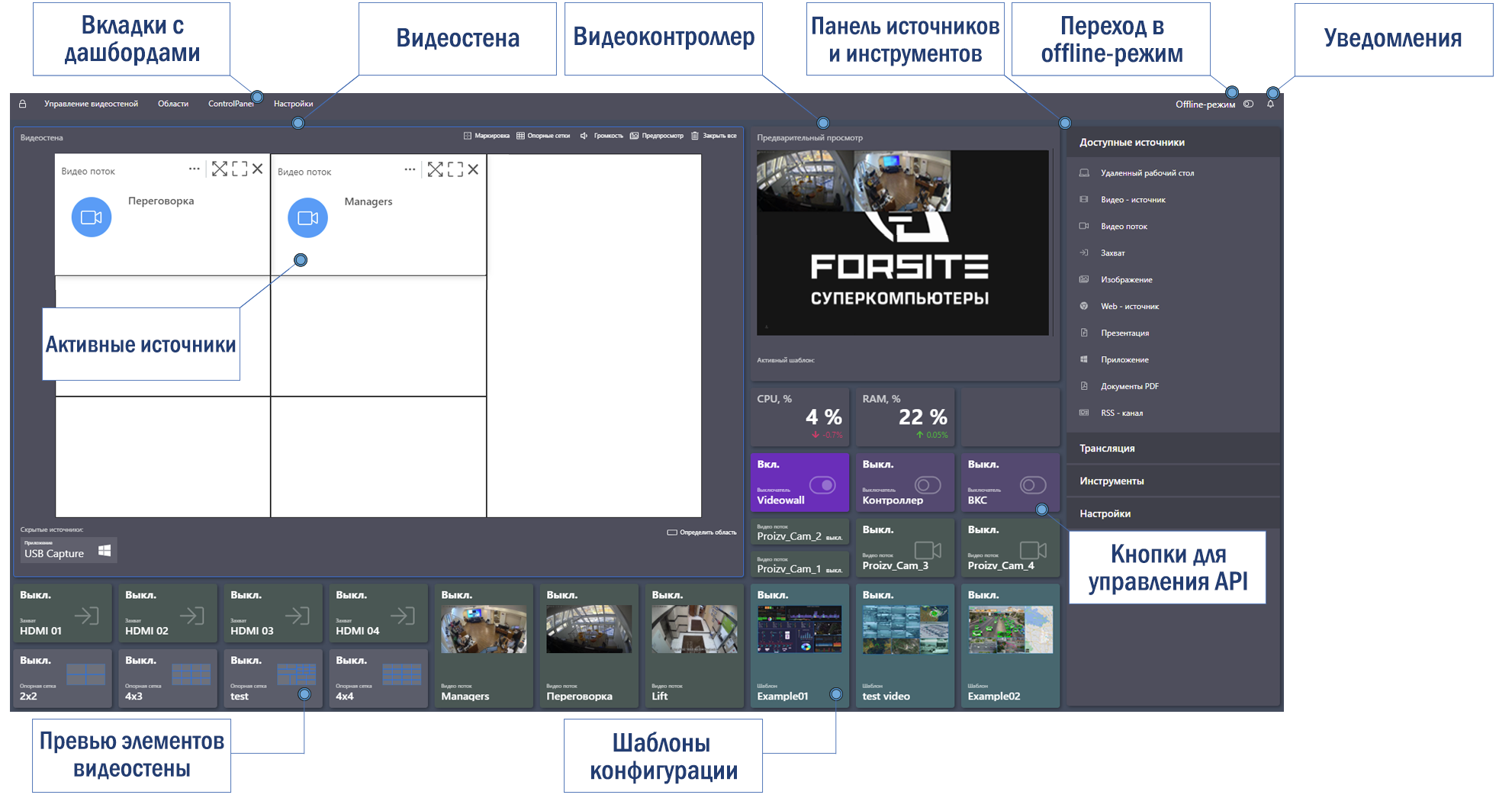

Рабочая область приложения эмулирует дисплей видеостены. На данной области можно выстраивать положение окон источников, а также работать с сеткой и создавать дашборды.

Рабочая область состоит из трех основных блоков:

1. Верхняя панель, где расположены вкладки, уведомления и кнопка перехода в offline-режим.
2. Рабочий дашборд с окнами и виджетами.
3. Панель инструментов с доступными источниками, функцией трансляции и основными функциональными настройками.

Для настройки расположения окон и виджетов, а также добавления дашбордов предназначен режим редактирования.

Верхняя панель

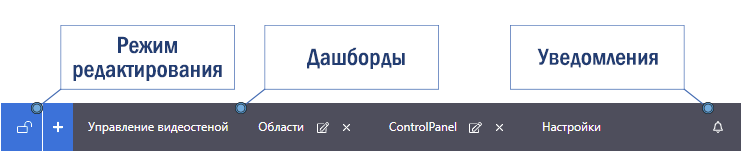

Верхняя панель состоит из двух системных вкладок Управление видеостеной и Настройки. Оператор может добавлять пользовательские вкладки — создавать новые дашборды с индивидуально настраиваемыми виджетами. В правом углу панели находится окно с уведомлениями и кнопкой перехода в offline-режим.

Управление видеостеной

Управление видеостеной — основная системная вкладка. Здесь представлен дашборд с видеостеной, окнами и виджетами. Для видеостены может использоваться как один монитор, так и несколько сгруппированных в единый полиэкран мониторов.

Для работы с видеостенами также можно создавать пользовательские дашборды.

Подробнее о работе с дашбордами, виджетами и функциональными кнопками читайте в этом разделе.

Настройки

Настройки — вкладка с системными настройками вашего клиент-серверного приложения. Здесь осуществляется настройка сервера, клиента, области видеостены, резервное копирование, мониторинг, добавление доверенных IP-адресов, управление пользователями, rtmp-сервером и APM. Также перейти в этот раздел можно из панели справа (или слева) от рабочей области: Настройки — Конфигурация.

В основные возможности приложения MWCC также входит пользовательская настройка цветовой схемы рабочей области.

Подробнее о работе с данной вкладкой читайте в этом разделе.

Offline-режим

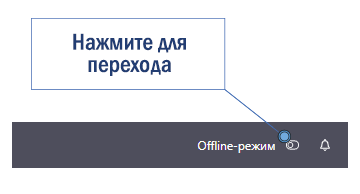

Используйте переход в offline-режим для отключения интерактивного отображения на видеостене вносимых изменений в конфигурацию. Вы можете перейти в offline-режим, внести изменения в конфигурацию и вернуться в интерактивный режим. Только после этого данные будут синхронизированы и отобразятся на видеостене.

Уведомления

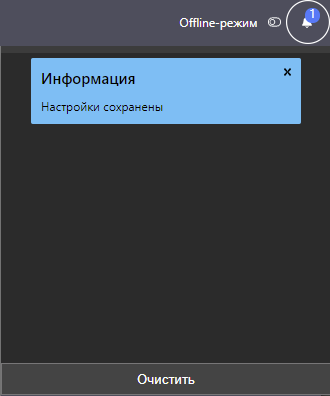

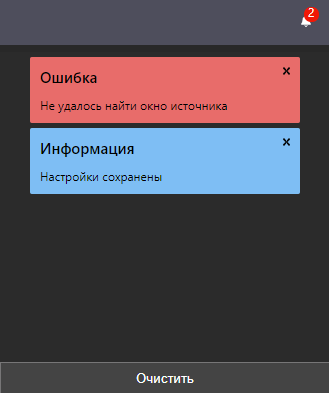

Во время взаимодействия с интерфейсом приложения могут появляться функциональные информационные сообщения. Они отображаются в правой части верхней панели в виде колокольчика с цифрой. Цифра означает количество уведомлений.

Для просмотра уведомлений нажмите на колокольчик. Появится выпадающее окно. В нем могут отображаться следующие типы уведомлений:

1. Красные окна уведомлений сообщают об ошибке.

2. Оранжевые окна уведомлений несут предупреждение.

3. Синие окна уведомлений просят подтверждение со стороны пользователя на некоторые действия. Их можно отключить следующим образом: Верхняя панель — Настройки — Показывать подтверждения, сняв галочку или просто нажав кнопку Не показывать снова.

Если все уведомления прочитаны, их можно закрыть. Для этого необходимо нажать на значок крестика у каждого уведомления. Также можно сразу удалить все уведомления в этом окне. Для этого нажмите на кнопку Очистить.

Панель источников и инструментов

Панель состоит из трех горизонтальных вкладок:

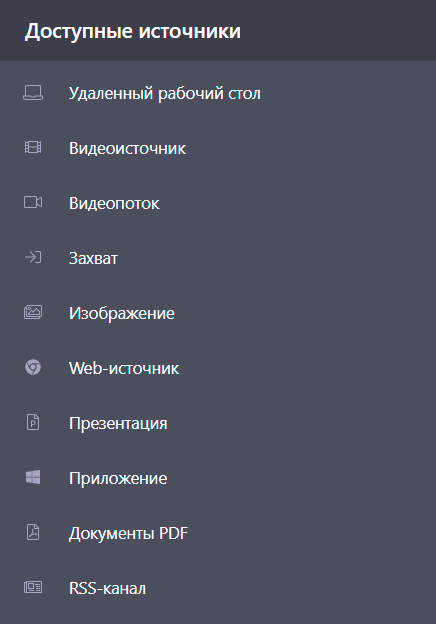

1. Вкладка Доступные источники. Источники используются для вывода медиаданных на видеостену. На дашборд можно добавить источники: Удаленный рабочий стол, Видеоисточник, Видеопоток, Захват, Изображение, Web-источник, Презентация, Приложение, Документы PDF, RSS-канал. На дашборде они отображаются в формате окон. Их можно скрывать, отключать, редактировать и удалять, а также управлять просмотром.

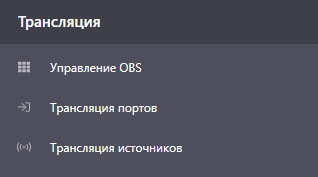

2. Вкладка Трансляция. На данной вкладке отображается информация о подключенных устройствах и видеоконтроллерах для онлайн-трансляций и потоковых видео, транслируемые порты. Также здесь можно просматривать транслируемые источники в полноэкранном режиме.

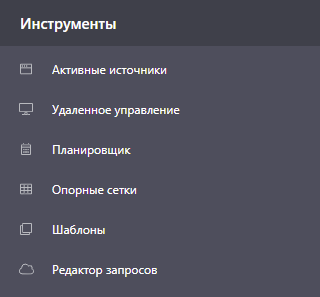

3. Вкладка Инструменты. С помощью инструментов можно просматривать, какие источники выведены в данный момент на видеостену, планировать трансляцию, формировать рабочую сетку видеостены, редактировать запросы и формировать рабочую область по готовому шаблону.

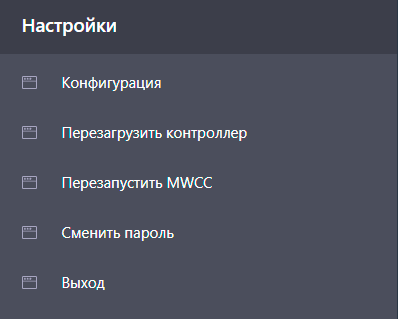

4. На вкладке Настройки можно перейти к настройке приложения и кастомизации его внешнего вида, перезагрузить контроллер и приложение, сменить пароль или выйти из приложения.

Панель может располагаться как справа, так и слева от основной рабочей области.
