Активные источники

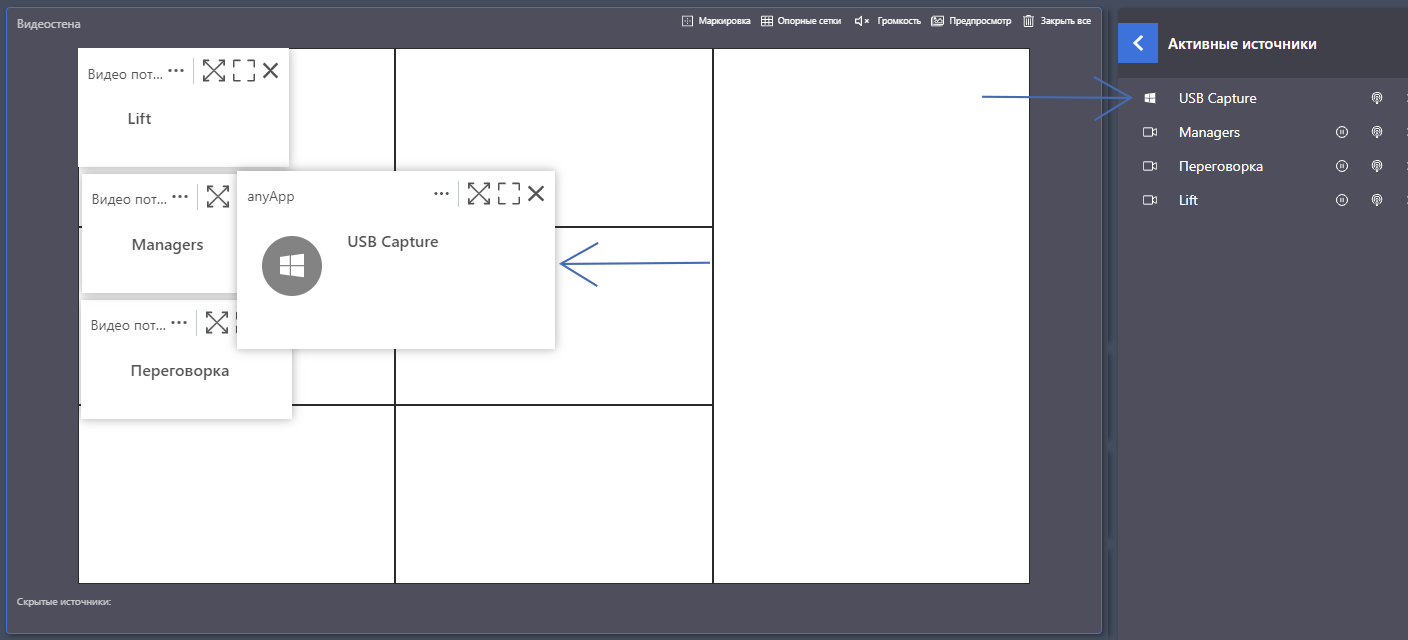

Вы можете работать с активными источниками (источниками на рабочей области видеостены) как со слоями через меню и функциональные кнопки. Перемещая их выше или ниже в структуре, вы регулируете положение (видимость источника) на видеостене.

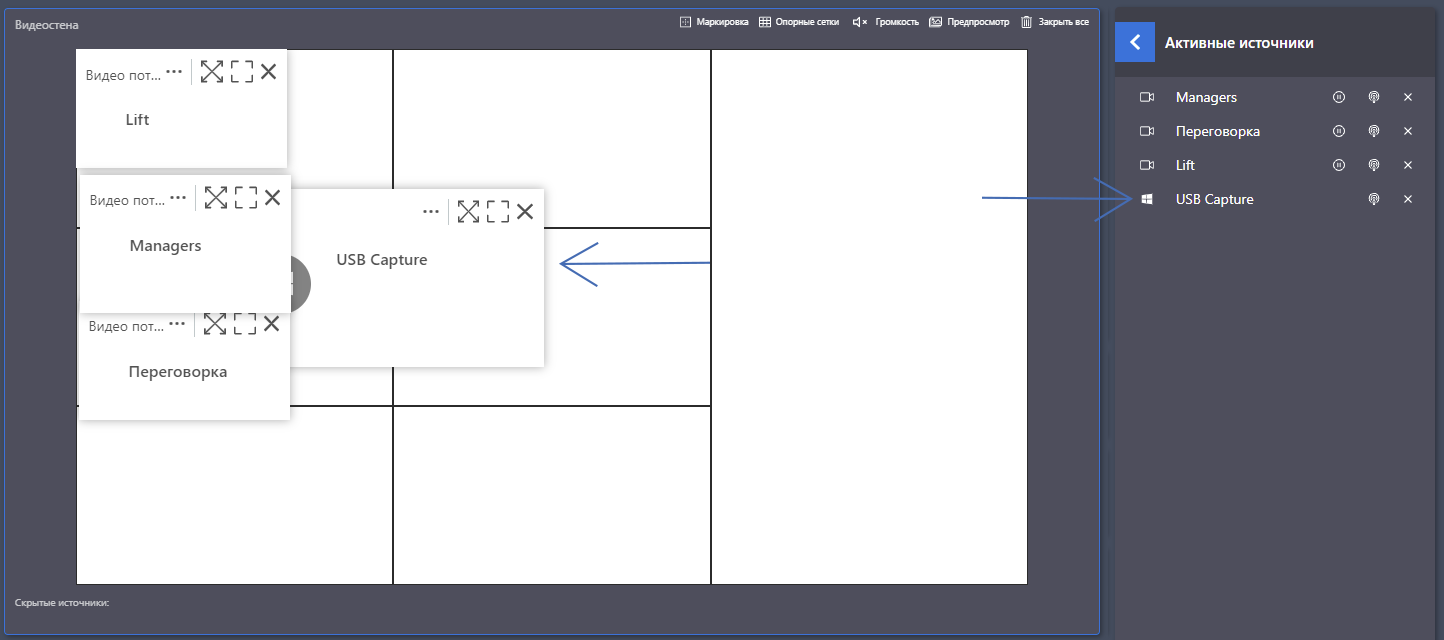

Пример: источник Приложение находится поверх других окон источников и отображается и в интерфейсе оператора, и на видеостене.

После переноса источника на нижний слой активных источников он в интерфейсе и на видеостене он будет перекрываться другими источниками.

Перенести источник можно несколькими вариантами:

• На видеостене. Для этого нажмите на кнопку вывода меню на источнике и выберите пункт Порядок — На задний план или Порядок — Перенести назад.
• В списке активных источников. Для этого зажмите левой кнопкой мыши название источника и перетащите его вниз.
• В списке активных источников, через меню управления. Для этого нажмите правой кнопкой мыши по названию источника и в выпадающем меню выберите порядок перемещения. В меню также помимо возможности перемещения по слоям можно выполнять дополнительные действия.

При смене порядка источника на видеостене его положение в списке активных источников также меняется. Чем выше уровень слоя, тем выше источник в списке и наоборот.

Пиктограммы источников

	Удаленный рабочий стол
	Видеоисточник
	Видеопоток
	Захват
	Web-источник
	Презентация
	Приложение
	Документы PDF
	RSS-канал

Кнопки управления

	Перезапустить источник.
	Остановить воспроизведение.
	Возобновить воспроизведение.
	Проброс управления.
	Удалить источник с видеостены.

Удаленное управление

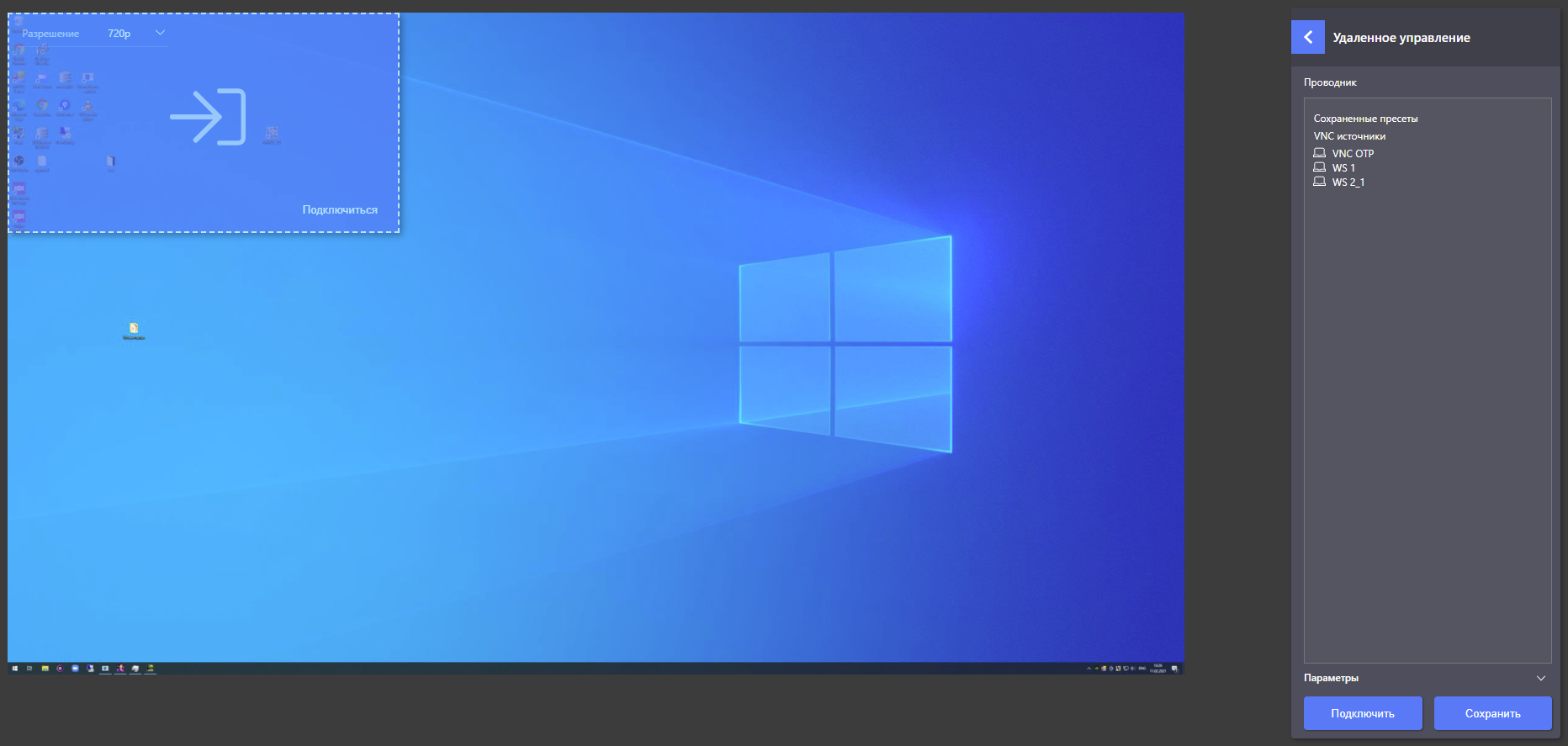

Удаленное управление — это инструмент для удаленного управления областями видеостены и источниками VNC. Позволяет захватывать часть видеостены (от 720p до 2160p) и пробрасывать управление (клавиатуру – мышь) в выбранную область, а также возможность управления по протоколу VNC всем доступным источникам VNC из категории "Удаленный рабочий стол" или добавить новые.

• В блоке Сохраненные пресеты выберите удаленный ПК для подключения VNC.
• Выберите необходимую область для трансляции части управления видеостены или выберите разрешение из выпадающего списка (720p / 1080 p/2160 p).
• Нажмите на кнопку «Подключиться».

Для добавления удаленного ПК заполните форму, которая расположена внизу блока Удаленное управление:

• Укажите название.
• Введите IP-адрес сервера.
• Укажите порт, если требуется.
• Пропишите пароль, используемый для подключения к удаленному контроллеру.

По умолчанию под формой стоит галочка напротив параметра Удаленное управление. Если вы не настраиваете соединение с удаленным управлением контроллером, снимите галочку.  В этом случае вместо IP-адреса, порта и пароля необходимо указать положение и размер захватываемой области.

Планировщик

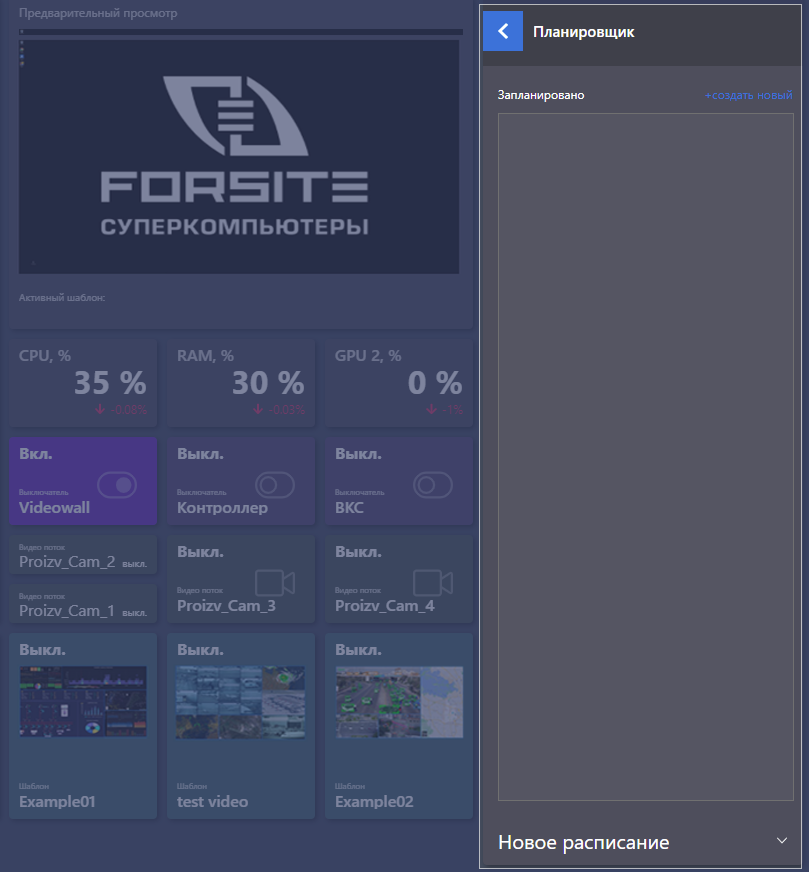

Позволяет запускать сохраненные шаблоны и скрипты (реализация запуска скриптов на стадии тестирования) в определенное расписанием время. На вкладке отражен список с запланированными задачами по запуску.

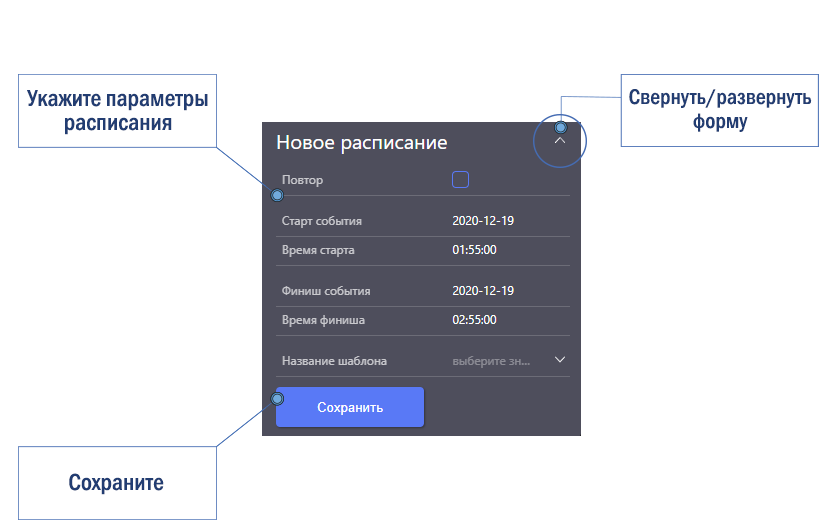

Для добавления нового события раскройте контекстно меню Новое расписание под списком событий или нажмите на ссылку + создать новый. Далее заполните форму:

• Поставьте галочку напротив параметра Повтор, если это не разовое событие и его необходимо повторять в определенное время. Появится список с днями недели — отметьте нужные. Синий квадрат у названия дня недели означает, что он выбран.
• Параметр Старт события. Вы можете указать дату начала события. Для этого нажмите на поле с датой и в выпадающем календаре выберите отметьте нужную дату. Используйте стрелочки на календаре для перехода между месяцами и годами вперед-назад.
• Параметр Время старта. Вы можете указать точное время начала события. Для этого нажмите на поле со временем и в выпадающем меню выберите часы и минуты.
• Параметр Время финиша. Вы можете указать время окончания события. Для этого нажмите на поле со временем и в выпадающем меню выберите часы и минуты.
• Параметр Повторять до. Появляется только в том случае, если стоит галочка напротив параметра Повтор. Для настройки параметра нажмите на поле с датой и в выпадающем календаре отметьте нужную дату. Указывает дату окончания работы шаблона.
• Выберите название шаблона. Для этого нажмите на стрелочку и в выпадающем списке выберите один из сохраненных шаблонов (если ранее шаблон или шаблоны уже были созданы).

Нажмите на кнопку Сохранить. Событие будет добавлено в список планировщика.

Для удаления события нажмите на крестик справа от него.

Обращайте внимание на время начала события. События, установленные на запуск на дату/время в прошлом времени, не запускаются, даже если период их действия заканчивается в будущем времени.

Опорные сетки

На этой вкладке вы можете создать сетку на видеостене для удобства расположения источников в дальнейшей работе.

При переходе в режим редактирования сетки отключится возможность управлять контентом. Это сделано для того, чтобы новой редакцией сетки не изменить положение источников на видеостене.

Выбор сетки из списка

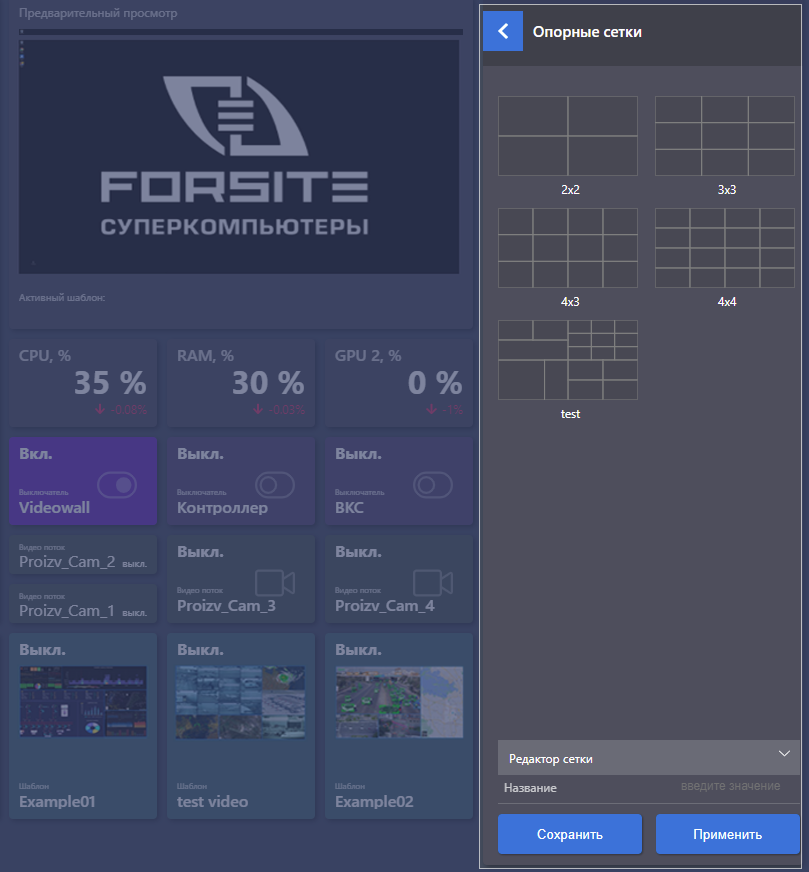

Добавить сетку на видеостену из списка Опорные сетки можно несколькими способами:

• Нажмите на нужный вариант два раза левой кнопкой мыши. В этом случае заменится вся сетка.
• Через функцию Drag&Drop. В этом случае ячейку можно поместить как на всю сетку, так и в отдельную ячейку. В первом случае зажмите левой кнопкой мыши нужную сетку в списке и перетащите ее на видеостену. Для изменения сетки ячейки проделайте то же самое, но отпустите выбранную сетку только после того, как ячейка начнет подсвечиваться.
• Нажмите один раз левой кнопкой мыши и далее на кнопку Применить.

Редактор сетки

Вы можете использовать редактор сетки под списком шаблонов на вкладке Опорные сетки. В этом случае на видеостену можно быстро поместить сетку с равносторонними ячейками (например, 1х1, 3х3, 8х8).

• Для создания сетки нажмите на кнопку в виде галочки, чтобы развернуть редактор.

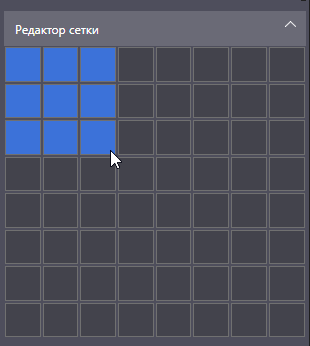

• Поведите мышкой и выберите нужное количество ячеек (столбцов и строк): нажмите левой кнопкой мыши по крайней правой нижней ячейке вашей будущей сетки.

Кастомизация сетки на видеостене

С помощью редактора кастомизации вы можете изменять размеры и количество ячеек сетки на видеостене. Кастомизация доступна только после перехода на вкладку Инструменты — Опорные сетки и в режиме редактирования.

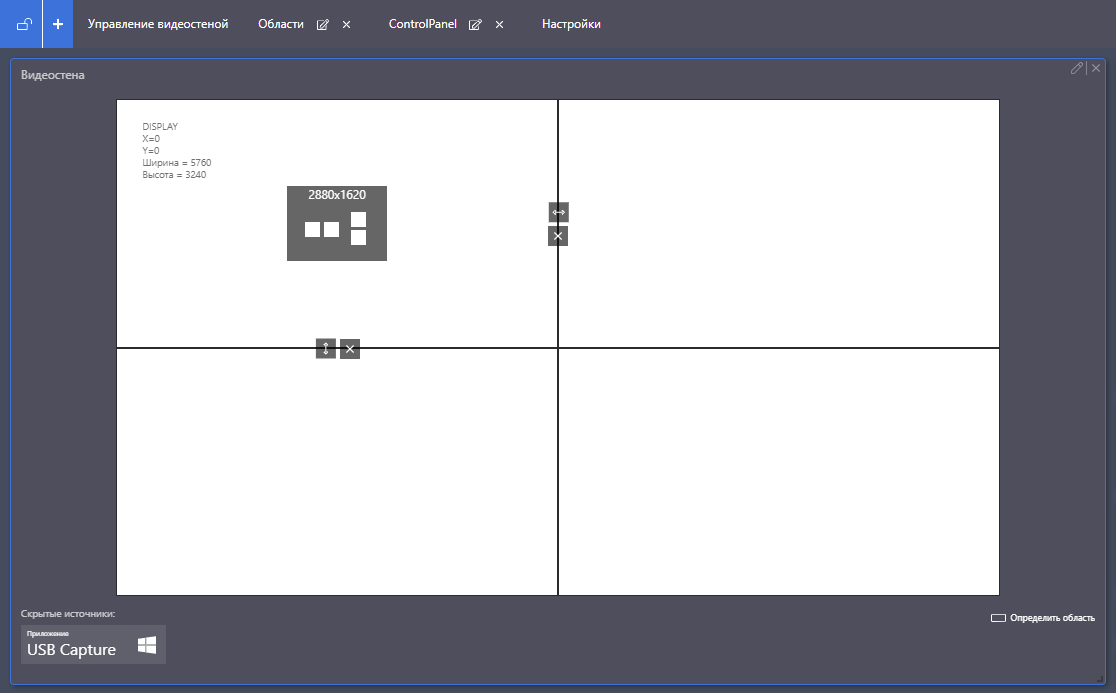

На виджете Видеостена нажмите левой кнопкой мыши по нужной ячейке. Появится редактор, с помощью которого вы сможете изменить границы ячейки по горизонтали и вертикали, удалить ее или добавить новую.

Функциональные кнопки

	Изменяет границы ячейки. Для этого зажмите кнопку и потяните в нужную сторону, отпустите. Размер ячейки изменится.
	Удаляет ячейку.
	Разделяет ячейку по вертикали — добавляет еще одну.
	Разделить ячейку по горизонтали — добавляет еще одну.

Шаблоны

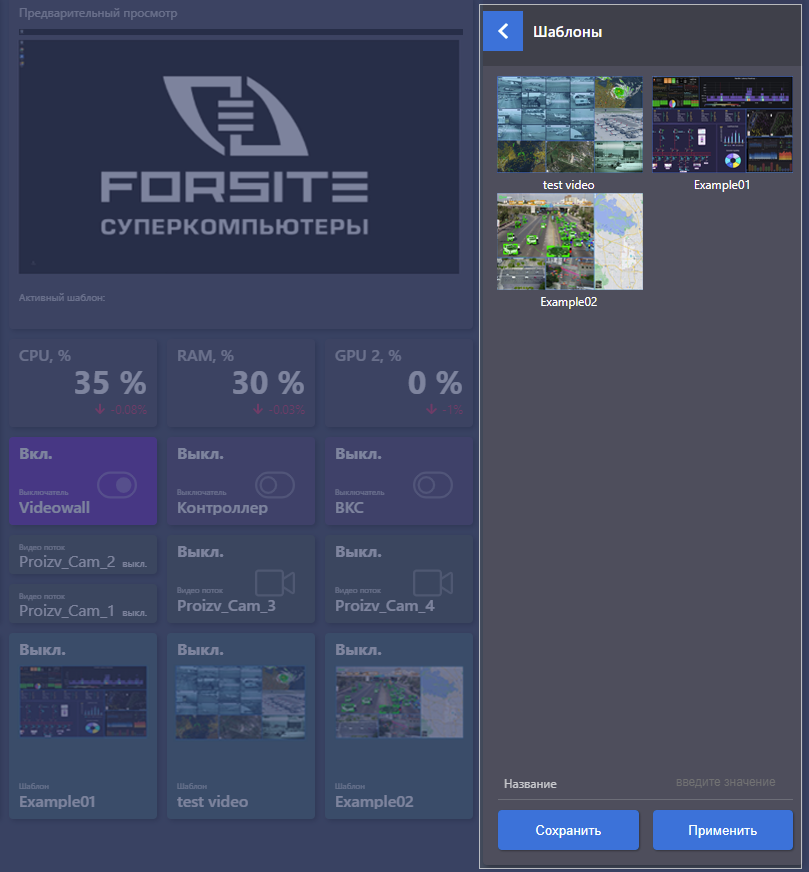

Инструмент сохраняет готовые шаблоны для оперативного восстановления конфигурации источников.

Шаблоны можно запускать по двойному щелчку мыши и перетаскиванием на рабочую область:

• быстрое перетаскивание – шаблон применяется на всю видеостену,
• медленное перетаскивание в ячейку сетки – шаблон открывается в «сетку»,
• на правую кнопку мыши — Применить. Или нажать левой кнопкой мыши по шаблону — кнопка Применить под списком шаблонов.

Функциональные кнопки

	Пиктограммы, которые означают статус шаблона. Зеленый кружок — шаблон активен, серый — неактивен.
	Шаблон помечен как избранный. Это означает, что он будет автоматически запускаться при старте ПО.
	Шаблон отсутствует в избранных и автоматически при старте ПО запускаться не будет.
	Кнопка обновления превью (картинки) шаблона (появляется только у активного шаблона).
	Кнопка для блокировки шаблона от удаления.
	Шаблон разблокирован, его можно удалить.
	Связать запуск шаблона с запуском другого шаблона на дочернем видеоконтроллере (сервере MWCC). В этом случае появится список с доступными OBS.
	Назначает горячие клавиши для запуска шаблонов (они НЕ должны являться горячими клавишами в вашем браузере). Для назначения: нажмите правой кнопкой мыши по шаблону. Нажмите на пункт меню Сочетание клавиш. Вы перейдете в режим назначения. Нажмите нужную клавишу на клавиатуре. Нажмите Enter.

Вы можете перезаписать шаблон. Для этого нажмите на нужный шаблон левой кнопкой мыши и в поле Название под списком шаблонов введите новое название (произвольно). Нажмите на кнопку Перезаписать. Будет создан новый шаблон на основе выбранного.

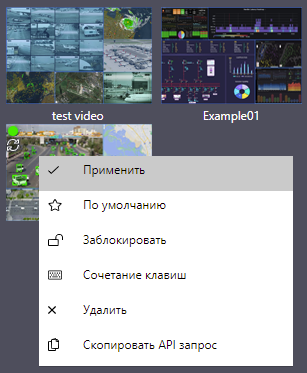

При нажатии на правую кнопку мыши по шаблону можно также удалить шаблон или скопировать в буфер API-запрос на этот шаблон.

Время загрузки и сохранения шаблона зависит от количества открытых источников и их типа.

Редактор запросов

Создавайте в редакторе запросов кнопки для управления внешними устройствами через API. Например, это может быть кнопка, которая включает/выключает видеостену или камеру.

Есть три типа кнопок: Кнопка, Выключатель и Слайдер. У каждой есть свой набор действий, количество команд и параметров:

• Кнопка. Выполняет одно действие. В списке пресетов отображается с пиктограммой  и надписью «Кнопка».
• Выключатель. Выполняет одно из двух указанных действий в зависимости от состояния. В списке пресетов отображается с пиктограммой  и надписью «Выключатель».
• Слайдер. Выполняет действие на изменение значения. В списке пресетов отображается с пиктограммой  и надписью «Слайдер».

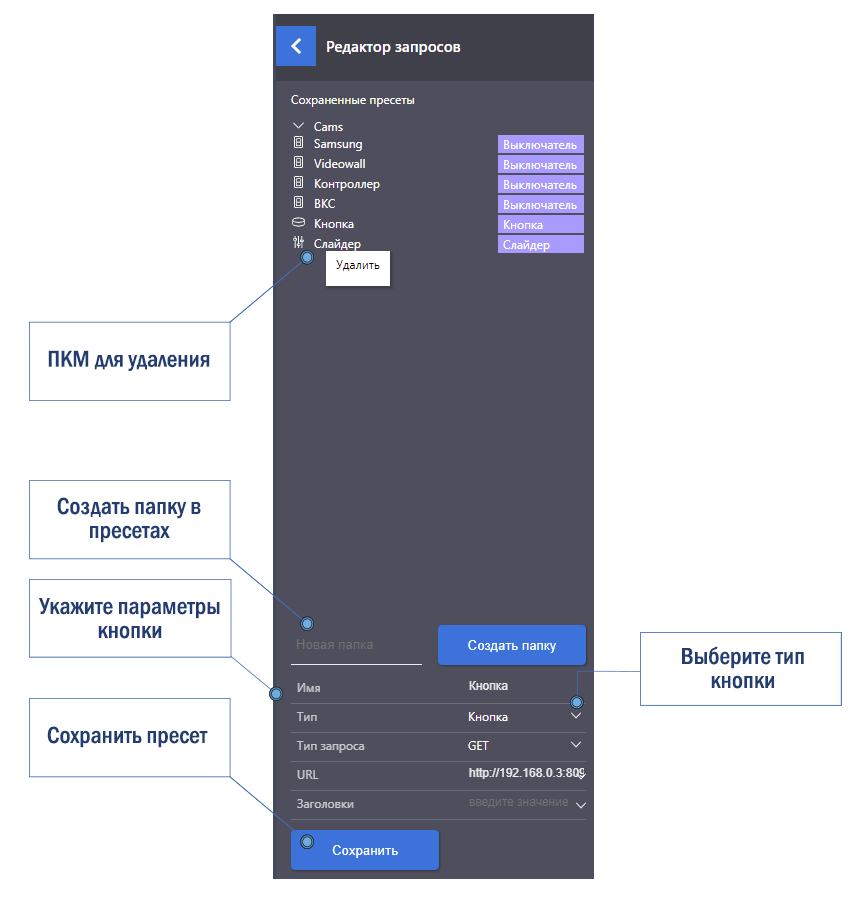

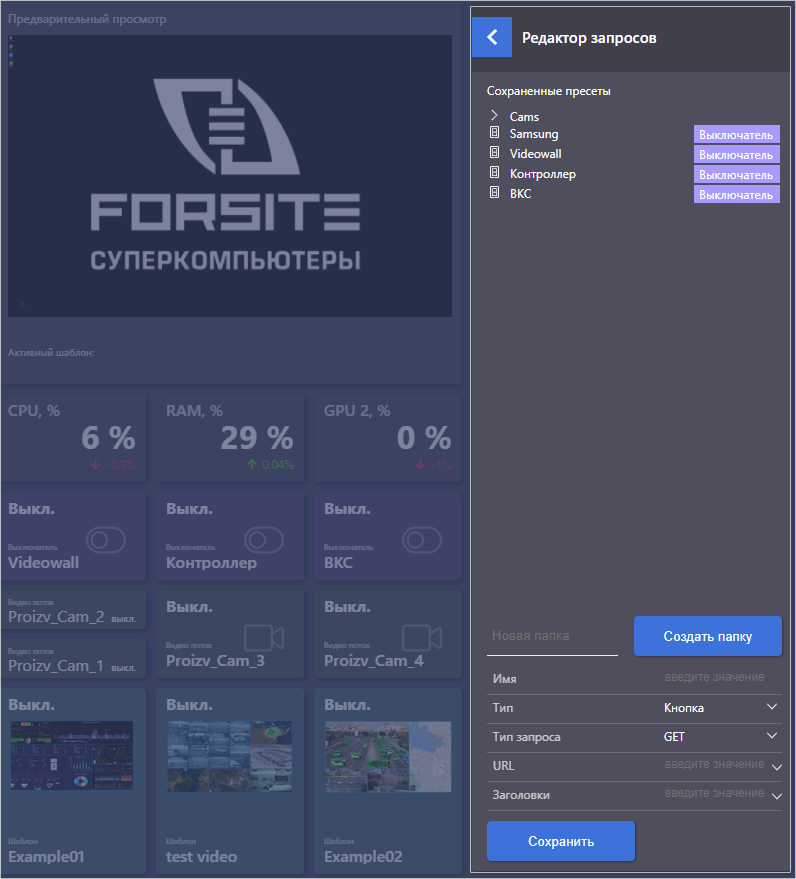

Для добавления кнопки перейдите в редактор запросов. Заполните форму, которая расположена внизу:

1. Укажите название кнопки в поле Имя. Оно будет отображаться в списке сохраненных пресетов и на виджете кнопки при добавлении на дашборд.
2. В выпадающем списке выберите тип кнопки.
3. Выберите в выпадающем списке тип запроса: GET, POST, PUT или DELETE.
4. Укажите URL на адрес точки входа в API с параметрами запроса. Для кнопки типа Слайдер вместо устанавливаемого значения в URL прописывается ключевое слово VALUE. Пример: http://192.168.0.3:8090/api/volume?level=VALUE&apiKey=VEANAOAW
5. В поле ниже укажите заголовки запроса.
6. Если данные запрашиваются методом POST или PUT, то под полем с заголовками появится поле Тело запроса. В нем вы можете указать информацию в формате JSON, необходимую для создания или изменения объекта.

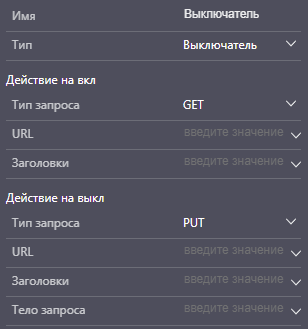

7. Если выбрана кнопка типа Выключатель, то для нее необходимо заполнить указанные выше параметры для двух действий — на вкл. и выкл.

8. Нажмите на кнопку Сохранить.

Для добавления кнопки на дашборд перейдите в режим редактирования и перетащите кнопку из сохраненного списка пресетов на дашборд.

Для удаления кнопки из пресетов нажмите на нее правой кнопкой мыши и нажмите на кнопку Удалить.
