Удаленный рабочий стол

С помощью источника Удаленный рабочий стол можно выводить любые удалённые компьютеры по протоколу VNC/RDP и (LoudPlay — только в версии под ОС Windows ).

СОДЕРЖАНИЕ

• Создание источника
• Основные параметры источника
• Дополнительные параметры источника
  • Для VNC
  • Для RDP
  • Для LP (только в версии под ОС Windows)
• Скриншот
• Виджеты
• Особенности подключения
• Настройка протокола RDP на ПК-источнике
• Настройка протокола VNC на ПК-источнике
• Особенности работы VNC и RDP. Частые вопросы.
• Общие рекомендации по использованию RDP и VNC

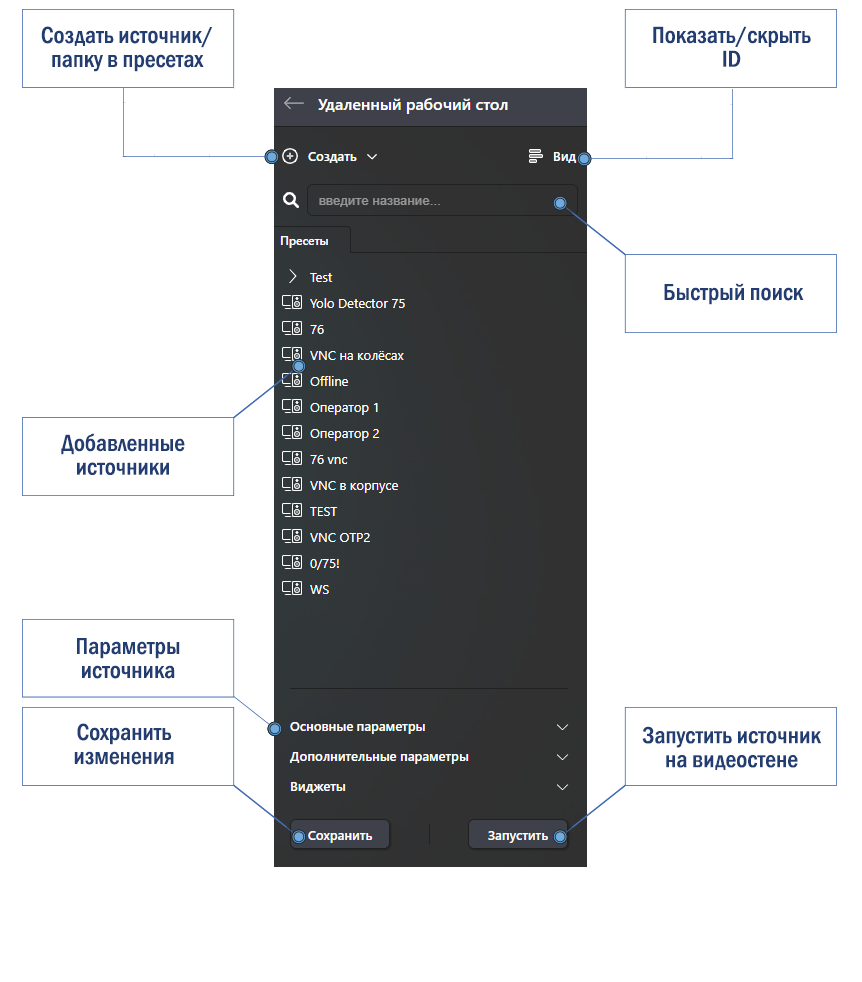

Создание источника

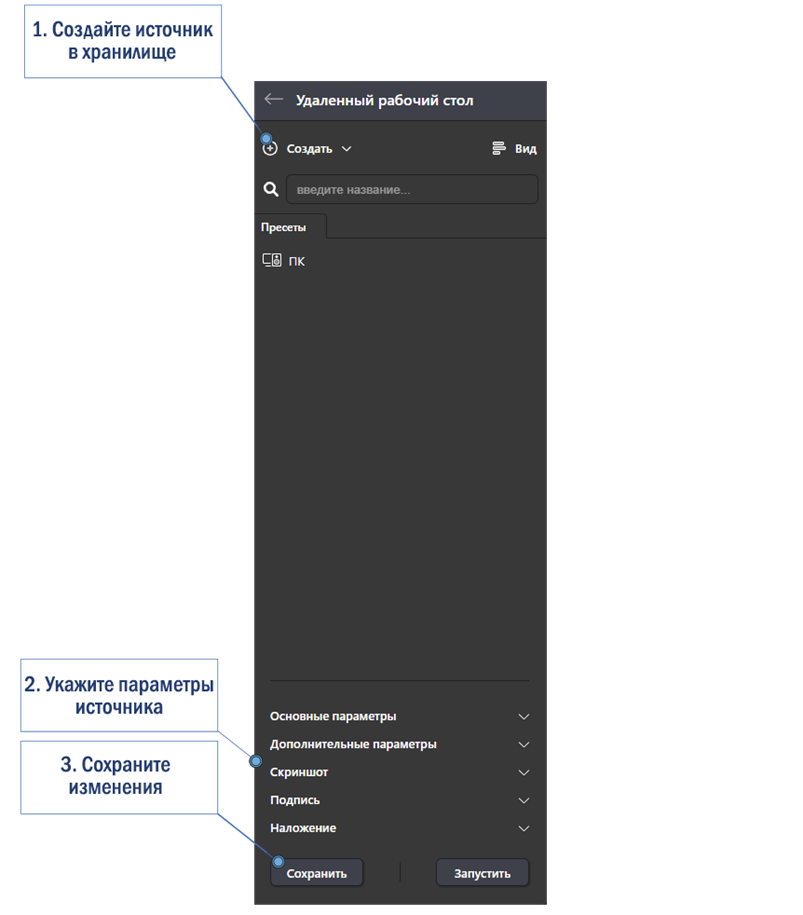

1. Чтобы добавить источник Удаленный рабочий стол в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Удаленный рабочий стол.

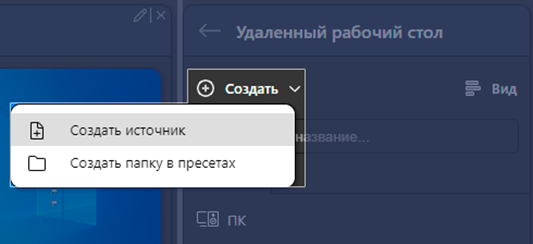

2. Далее нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник. Как переносить источники в папки, читайте в этом разделе.
3. Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название, сервер расположения удаленного ПК и порт. По необходимости укажите дополнительные параметры. Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника в модуле Видеостена, если источник выведен на видеостену, выберите пункт Перезапустить.

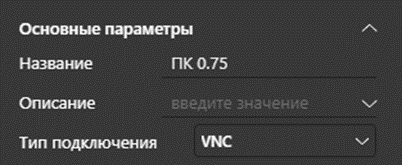

Основные параметры источника

• Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
• Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст. Не обязательное поле.
• Тип подключения — выберите протокол по которому будет осуществляться подключение: VNC, RDP, LP (только в версии под ОС Windows).

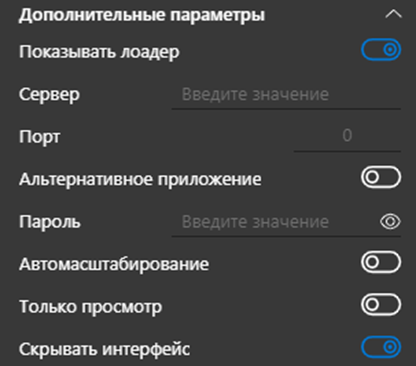

Дополнительные параметры источника

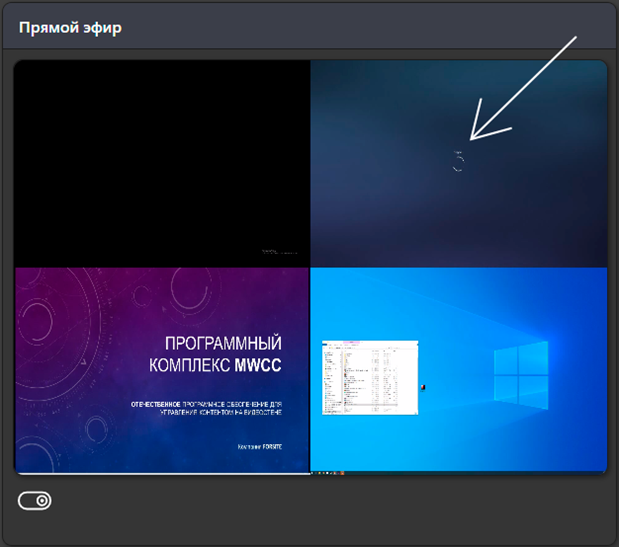

• Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

• Сервер — введите IP-адрес удаленного компьютера, рабочий стол которого вы хотите отобразить. Поле обязательно для заполнения. Для LP значение параметра должно совпадать с IP WSCC-сервера.
• Порт — введите порт, который используется для удаленного подключения. Поле обязательно для заполнения.

Для VNC

• Альтернативное приложение (только в версии под ОС Windows) — позволяет использовать UltraVNC Viewer для удаленного доступа. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать данную опцию. Пропишите предварительно путь к UltraVNC Viewer в разделе Конфигурация контроллера — Интеграции— Управление приложениями — поле Путь к UltraVNC Viewer.

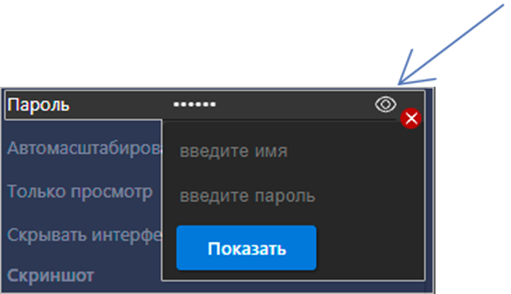

• Пароль — введите пароль (если установлен) для доступа к удаленному компьютеру, рабочий стол которого вы хотите отобразить. Пароль назначается в программе TightVNC Server, установленной на удаленном компьютере. Чтобы проверить, верно ли указан пароль, нажмите на кнопку в виде глаза. В выпадающей форме укажите имя и пароль от входа в вашу учетную запись MWCC, нажмите на кнопку Показать. Если данные введены неверно, ваша сессия будет завершена, и вам необходимо будет снова войти в систему.

• Автомасштабирование — нажмите на кнопку-переключатель, чтобы активировать или деактивировать масштабирование окна источника в автоматическом режиме в зависимости от параметров экрана монитора.
• Только просмотр — нажмите на кнопку-переключатель, чтобы активировать или деактивировать проброс клавиатуры и мыши на удаленный ПК. При пробросе управления оператор не сможет взаимодействовать с источником.
• Скрывать интерфейс — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение верхней части интерфейса VNC.

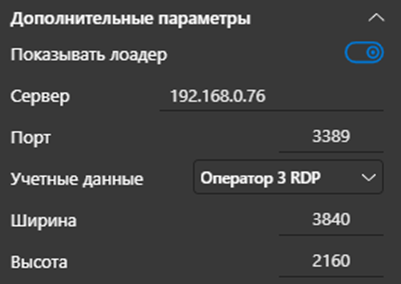

Для RDP

• Учетные данные — выбор учетных записей из списка предварительно добавленных в редакторе учетных данных (Конфигурация контроллера —Безопасность и права доступа —Редактор учетных записей).
• Ширина— задается ширина окна источника в пикселях.
• Высота—задается высота окна источника в пикселях.

Для LP (только в версии под ОС Windows)

• Использовать конфигурацию — нажмите на кнопку-переключатель, чтобы активировать или деактивировать загрузку файла конфигурации. В деактивированном состоянии используется стандартный формат входа с использованием полей Сервер и Порт.
• Аппаратное ускорение— нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение картинки рабочего стола при помощи графического ускорителя.
• Количество кадров— выберите предпочитаемое количество кадров в секунду. Чем больше кадров, тем более плавной будет картинка.
• Битрейт— укажите предпочитаемое количество бит, используемых для передачи/обработки данных в единицу времени. По умолчанию выставлено значение 10000.

Скриншот

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

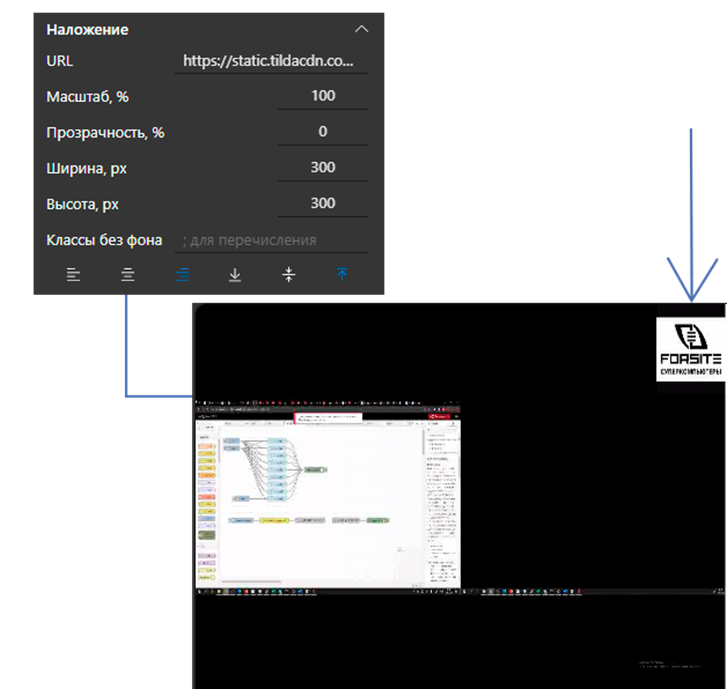

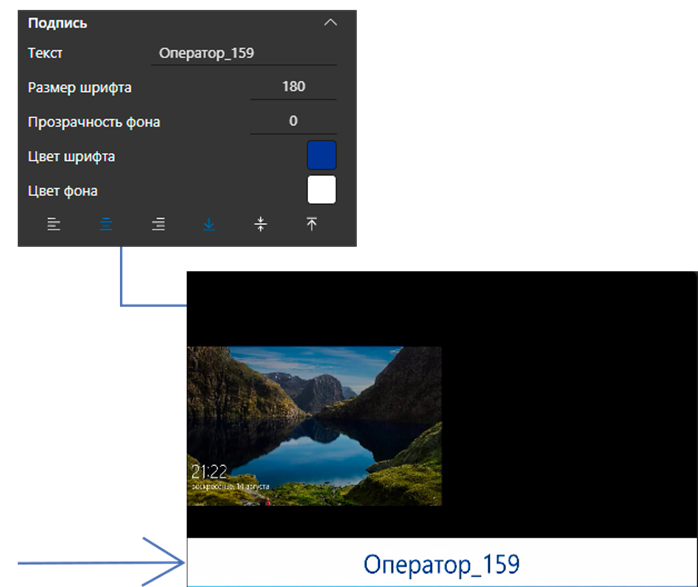

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.

Особенности подключения

Ввиду особенностей протокола RDP, для его корректной работы нужно выполнить ряд действий. При новом (первом) подключении источника RDP нужно будет на видеоконтроллере разрешить удаленное подключение. А также для соблюдения соотношения сторон выполнить следующие действия: кликнуть правой кнопкой мыши по окну RDP подключения (предварительно свернув его в окно) и в появившемся меню поставить в пункте Интеллектуальное изменение размера.

Перед подключением к заданному источнику приложение сначала проверяет доступность введенного адреса и возможность подключения к нему. При неправильном вводе адреса или при невозможности подключения к источнику приложение сообщит об ошибке.

Для работы данного источника рекомендуется использовать приложение TightVNC. Данный источник имеет ограничение на вывод изображения не более 5-15 кадров в секунду. Это связано с ограничением кодирования сигнала и функционалом клиентского приложения TightVNC. На стороне источника рекомендуем использовать приложение TightVNC Server (серверная версия).

Настройка протокола RDP на ПК-источнике

Для работы RDP подключения в системе ОС Windows необходимо.

1. Убедиться что установлена версия PRO.
   Это можно проверить по следующему пути: Параметры > Система > О системе.
   В пункте выпуск есть сведения о редакции.

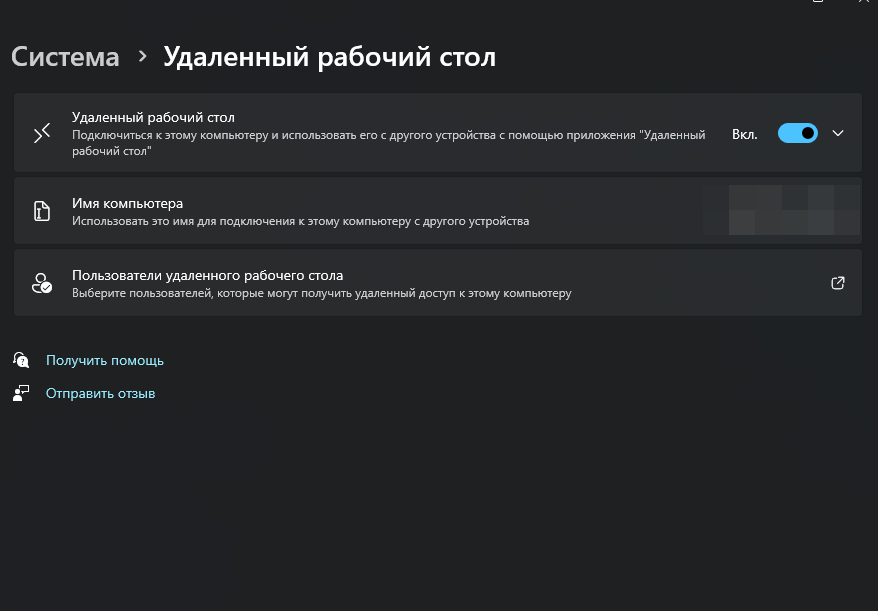

2. Чтобы включить у ПК возможность подключения по RDP нужно перейти по следующему пути
   Параметры > Система > Удаленный рабочий стол.
   Дальше нужно выбрать "Включить удаленный рабочий стол"
   В версии ОС Windows 11 необходимо также  нажать на "Подтвердить"

Пример:

Настройка протокола VNC на ПК-источнике

Скачайте и установите TightVNC на ПК, дисплей которого хотите вывести на видеостену.
Скачать и установить TightVNC можно по данной ссылке.

Если необходимо отправить по VNC-протоколу "кроп" области источника, вы можете воспользоваться вкладкой Extra Ports в приложении ТightVNC и указать дополнительные порты и область трансляции по VNC-протоколу. Более подробную информацию смотрите в справке к приложению TightVNC.

В приложении MWCC достаточно будет создать новый источник с новым портом (например: 5901).

Пример:

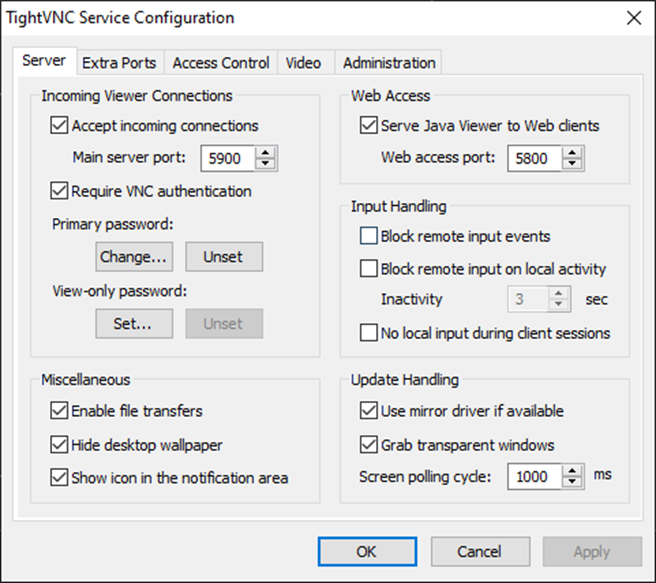

Пример общей настройки TightVNC на ПК-источнике.

Особенности работы VNC и RDP. Частые вопросы.

Источник не позволяет растянуть изображение больше чем на один экран.

    Если ПК-источник работает на ОС Windows, при использовании RDP подключения. То окно не может "растянуться" больше чем указанные ширина и высота в дополнительных параметрах источника. При работе ПК-источника на ОС Astra, такой проблемы не наблюдается.

Картинка "виснет".

      Проверьте, какой протокол удалённого подключения используется. VNC не позволяет передавать картинку быстрее чем 15 кадров в секунду. Однако если такая проблема наблюдается при использовании RDP, то это говорит о нехватке ресурсов ПК-источника или нестабильном интернет-подключении.

Подключение "блокирует" экран.

    При использовании RDP, устройство ПК-источника становится недоступным. Это особенность работы данного протокола. При использовании протокола VNC таких проблем не наблюдается.

Изображение с ПК-источника больше чем на 4К или 8К не транслируется

     Это встроенное ограничение RDP подключения. При использовании OC Windows максимальное разрешение 8К, в Astra Linux 4К - соответственно. Если используется VNC - то максимальное ограничение в обеих системах - 8К

Общие рекомендации по использованию RDP и VNC

VNC протокол подходит для вывода рабочего стола сотрудников на видеостену, так как это подключение не блокирует рабочий стол ПК оператора.

RDP подключение подойдёт чтобы транслировать видеоконтент с удалённого рабочего стола, однако если ПК-источник работает на ОС Windows то нужно внимательнее относится к дополнительным параметрам источника, так как вышеуказанных в дополнительных параметрах значений экран не "растянется".

При RDP подключении ПК-источник должен быть достаточно производительным чтобы избежать вылетов и зависаний.
