NDI-источник

Создано: Сергей Петров, Изменено Пт, 4 Окт на 5:44 PM по Сергей Петров

СОДЕРЖАНИЕ

Создание/Загрузка источника
- Вкладка «Пресеты»
- Вкладка «Доступные источники»
Основные параметры источника
Дополнительные параметры источника
Скриншот
Виджеты

Инструмент позволяет запустить источник NDI, находящийся в сети с видеоконтроллером. Источник может быть как аппаратным (например, камера ВКС c поддержкой NDI, стример и т. д.), так и программным (ПК с установленным на нем NDI Tools). Прописывать настройки интеграции не требуется.

Уже на запущенном источнике NDI-источник и при наличии более одного сохраненного пресета можно оперативно поменять источник, выбрав другой сохраненный пресет из списка.

Начиная с версии MWCC 3.0 инструмент NDI Tool уже интегрирован. Скачивать его и прописывать путь не требуется, как это было в прежних версиях.

Создание/Загрузка источника

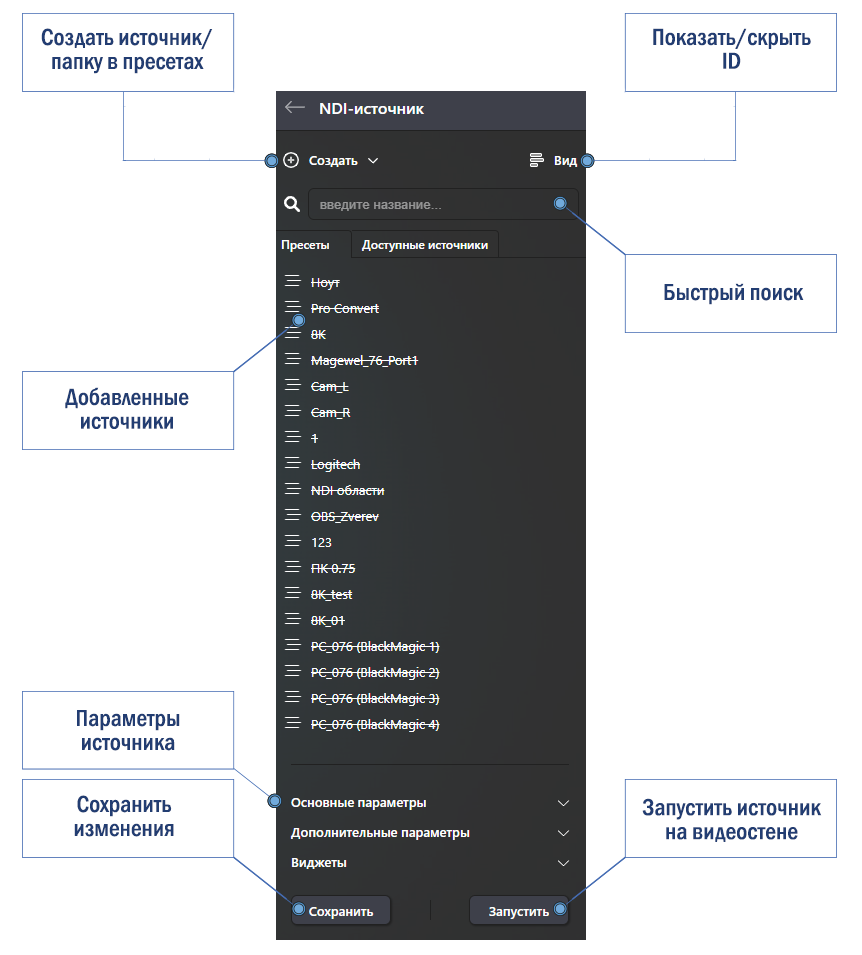

Чтобы добавить источник NDI в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел NDI-источник.

Вкладка «Пресеты»

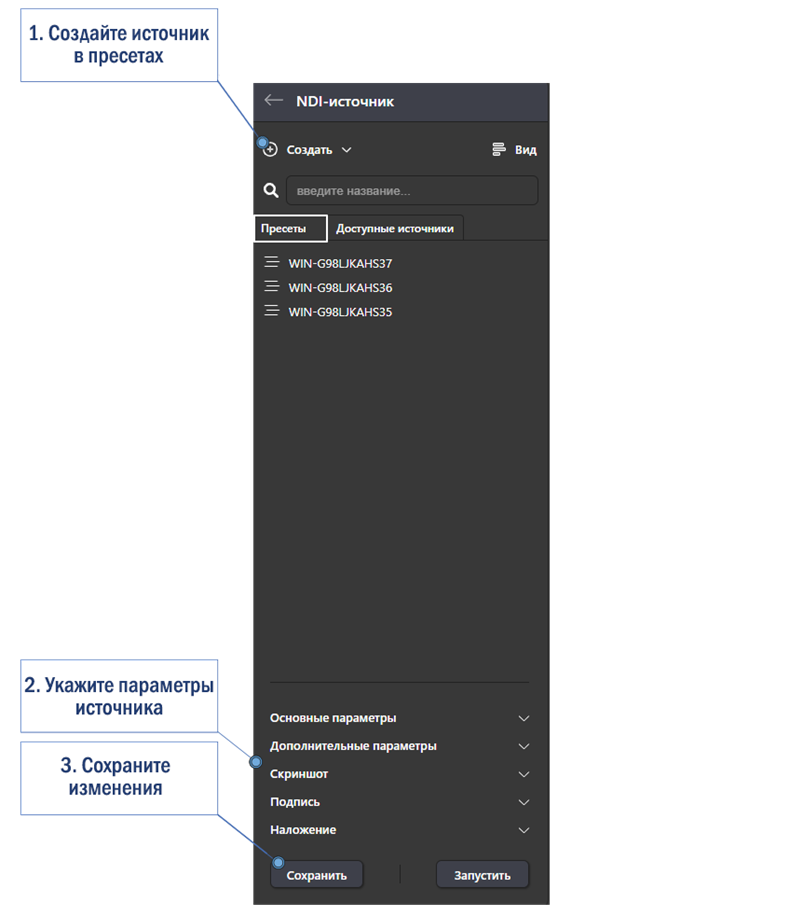

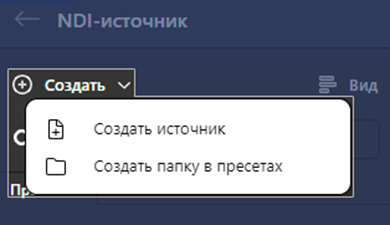

Чтобы добавить NDI-источник, на вкладке Пресеты, нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и выбрать источник из доступных в сети. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как настроить трансляцию NDI-портов, читайте в этом разделе.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

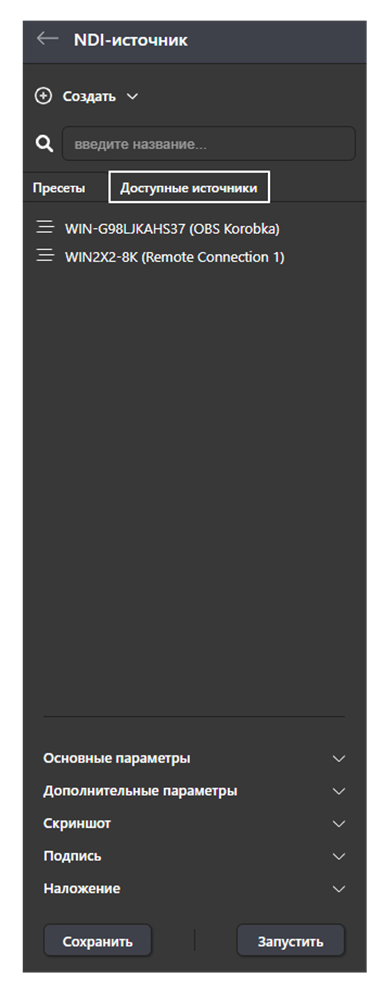

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с устройств, находящихся в одной сети с контроллером. На вкладке Доступные источники параметр Источник недоступен для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

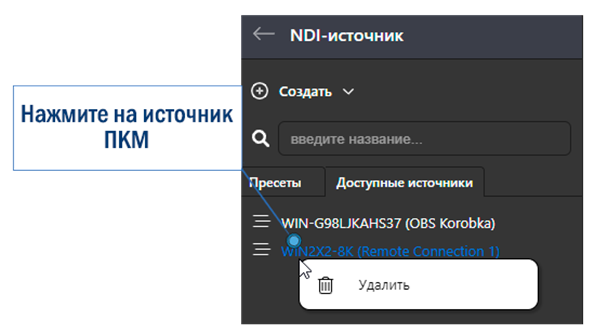

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

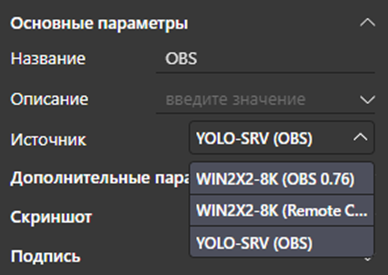

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Укажите в текстовом поле название источника. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Источник — выберите NDI-источник из доступных в сети. Поле обязательно для заполнения.

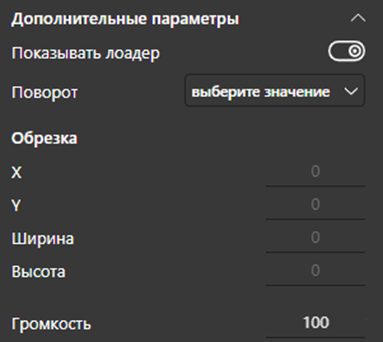

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику NDI-источник.

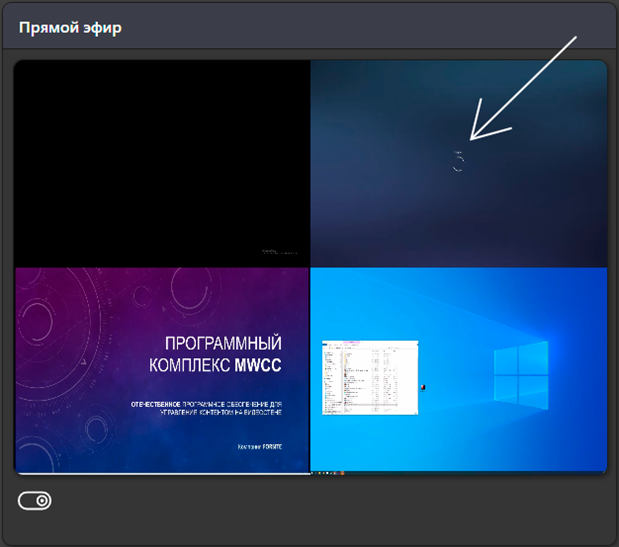

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Поворот — задайте поворот источника. Доступные значения: 0, 90, 180, 270.
Обрезка — задайте параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Громкость — укажите допустимую громкость вещания в диапазоне от 0 до 100.

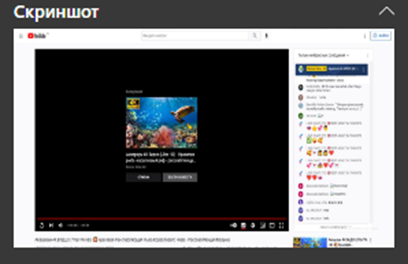

Скриншот

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

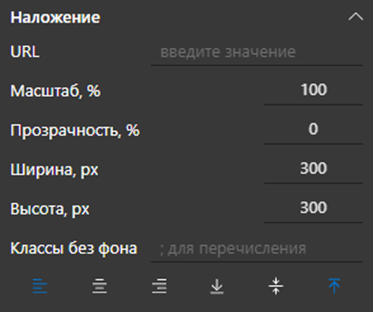

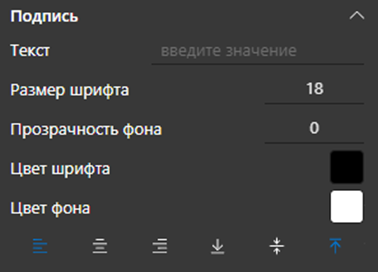

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.
