Создано: Сергей Петров, Изменено Пт, 4 Окт на 5:16 PM по Сергей Петров

СОДЕРЖАНИЕ

Создание/Загрузка источника
- Вкладка «Пресеты»
- Вкладка «Хранилище»
Основные параметры источника
Дополнительные параметры источника
Скриншот
Виджеты

Вы можете загружать и воспроизводить на видеостене различные файлы изображений. Обращаем ваше внимание, что GIF-файлы не поддерживаются приложением, и, в случае использования, открывается только первый кадр.

Создание/Загрузка источника

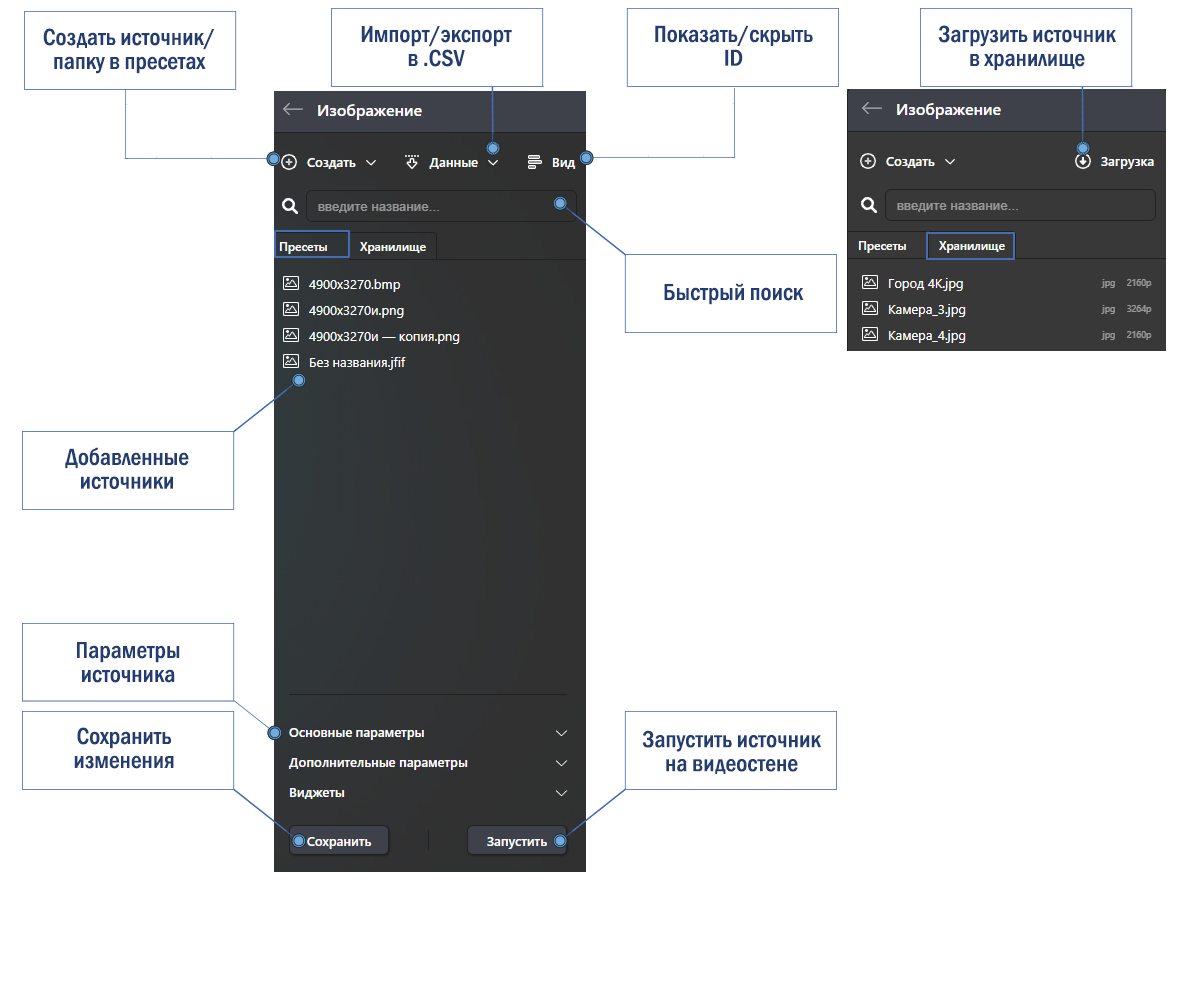

Чтобы добавить источник Изображение, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Изображение. Далее вы можете:

создать пресет изображения вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv;
загрузить изображение на вкладке Хранилище.

Вкладка «Пресеты»

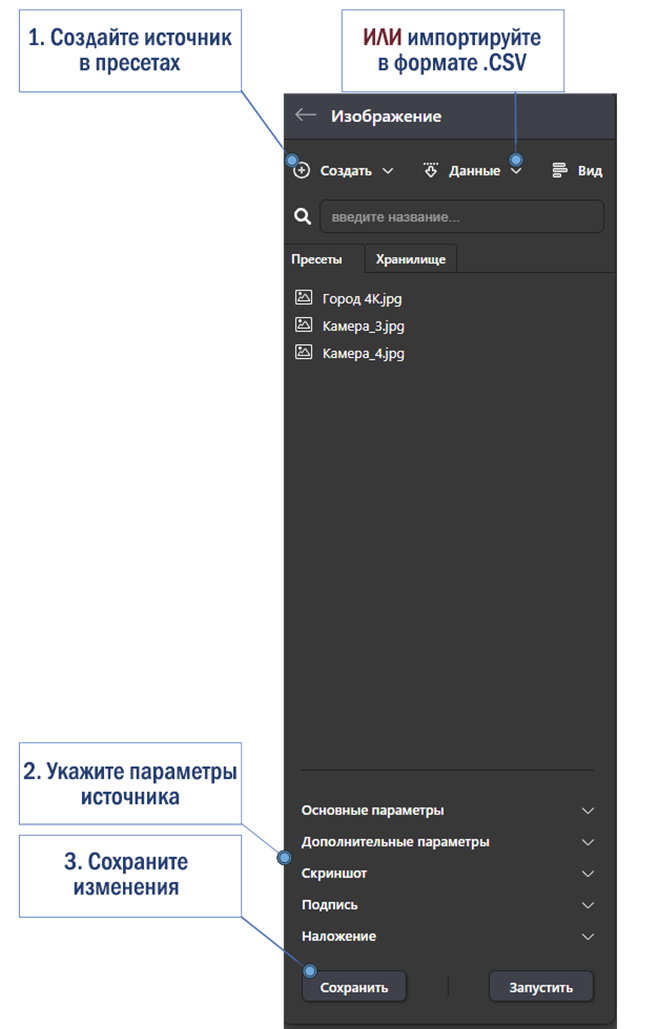

Как добавить источник вручную:

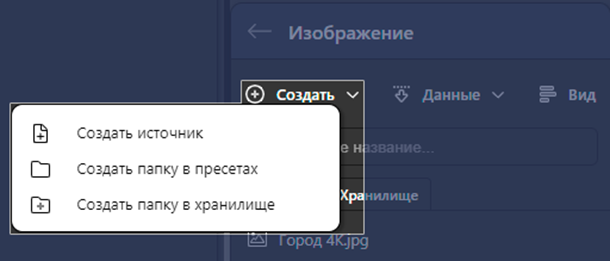

Чтобы добавить источник Изображение вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать изображения можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.

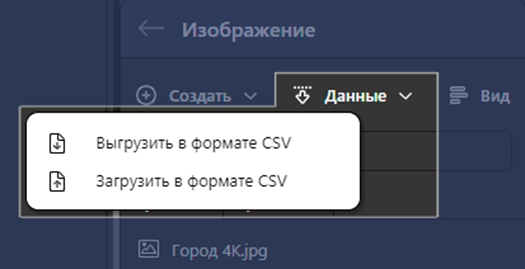

Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

Вкладка «Хранилище»

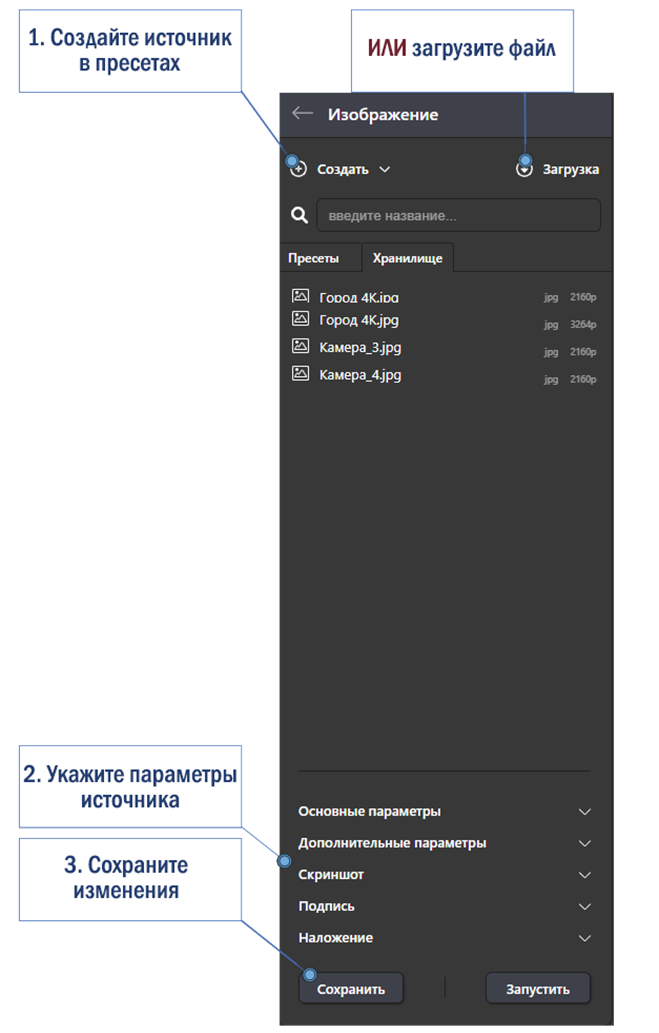

Чтобы загрузить источник Изображение, на вкладке Хранилище нажмите на кнопку Загрузка. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

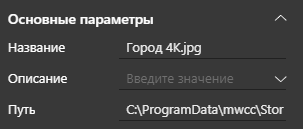

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к файлу или укажите ссылку. Поле обязательно для заполнения.

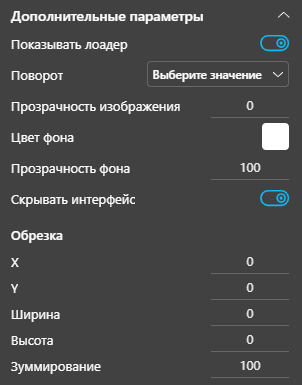

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Изображение:

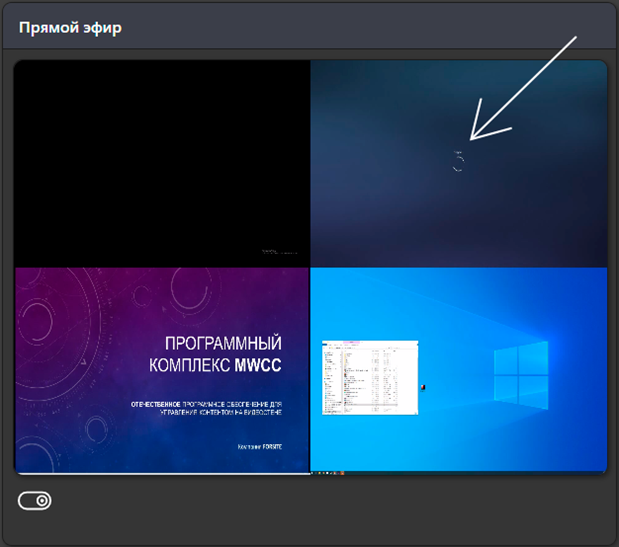

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270. Например, на скриншоте ниже представлен поворот источника на 90°.
Прозрачность изображения позволяет накладывать поверх других окон источников выбранное изображение со степенью прозрачности от 0 до 100, где 0 — полностью непрозрачное, 100 — полностью прозрачное.

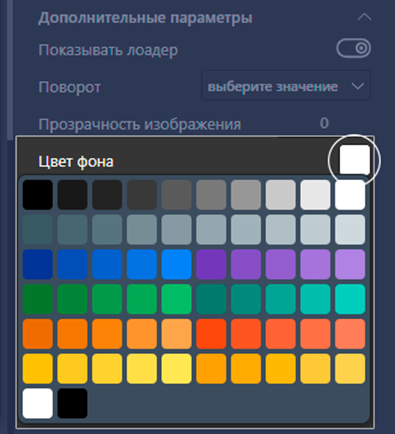

Цвет фона — у выбранного изображения можно задать фон. Для этого нажмите на цветной квадрат и выберите нужный цвет в выпадающей палитре.

Прозрачность фона — если изображению задан цветной фон, то ему также можно назначить степень прозрачности. Укажите значение от 0 до 100, где 0 — полностью непрозрачный, 100 — полностью прозрачный.
Скрывать интерфейс — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение меню управления данными в источнике, которое отображается на вкладке над окном источника на стороне контроллера.
Обрезка — позволяет указать параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Зуммирование — укажите масштаб выводимого изображения в процентном соотношении (по умолчанию — 100%).

Скриншот

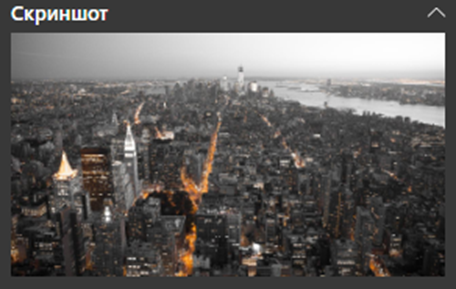

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

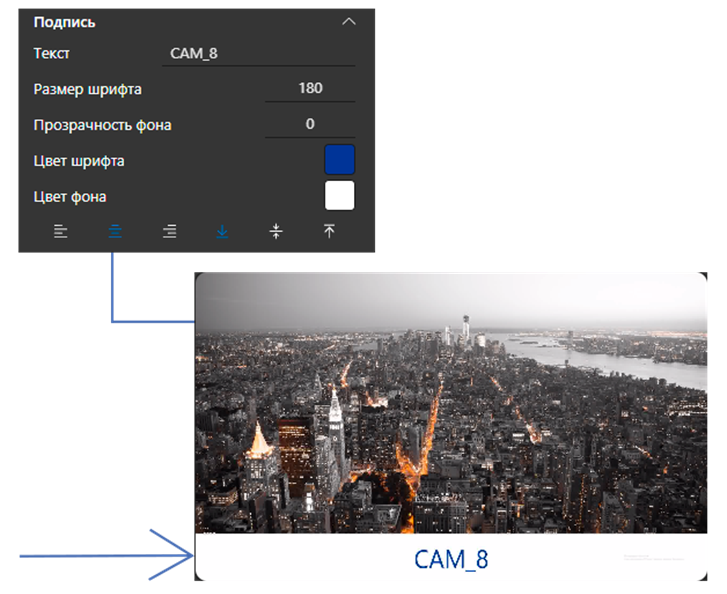

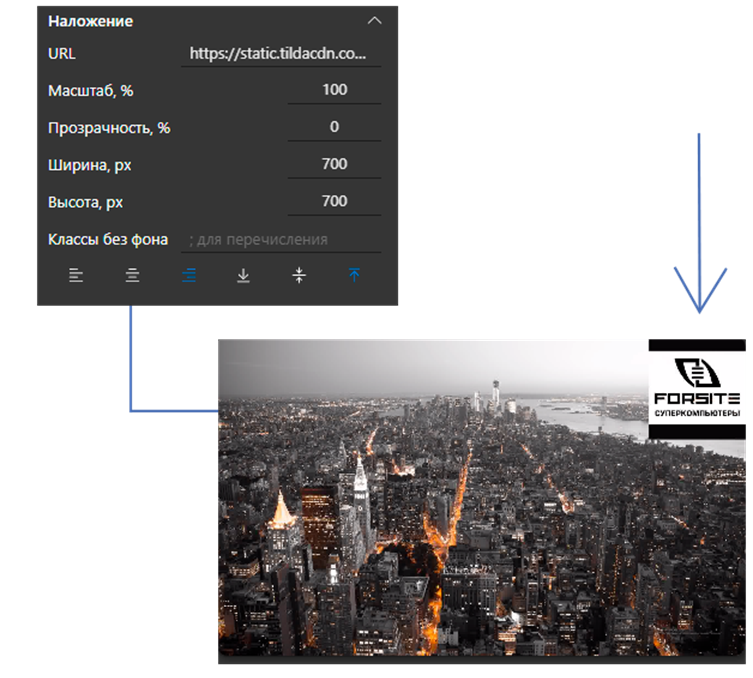

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.
