В данном руководстве собраны все возможные варианты подключения контроллера к видеостене.

Для быстрой навигации по операционной системе предлагаем воспользоваться содержанием

СОДЕРЖАНИЕ

• Ввод контроллера в домен.
• Подключение панелей
• EDID под ОС Windows
  • Настройка EDID
  • Настройка распределённого рабочего стола.
  • Настройка параметров 3D.
• Mosaic под ОС Windows
• Mosaic под ОС Astra Linux
  • Обязательные действия перед сборкой Mosaic.
  • Сборка mosaic

Для корректной работы серверной части приложения необходимо отключить работу брандмауэра Windows и открыть следующие порты: 8090, 8091, 5901, 5902, 5903, 1935, 1884, 9090, 1930, 8085, 8086, 5000.

Ввод контроллера в домен.

Для работы MWCC в домене, необходимо предоставить доступ доменной группе к папке по пути C:\ProgramData\mwcc. Это можно сделать через свойства папки (Вкладка "Безопасность").

Подключение панелей

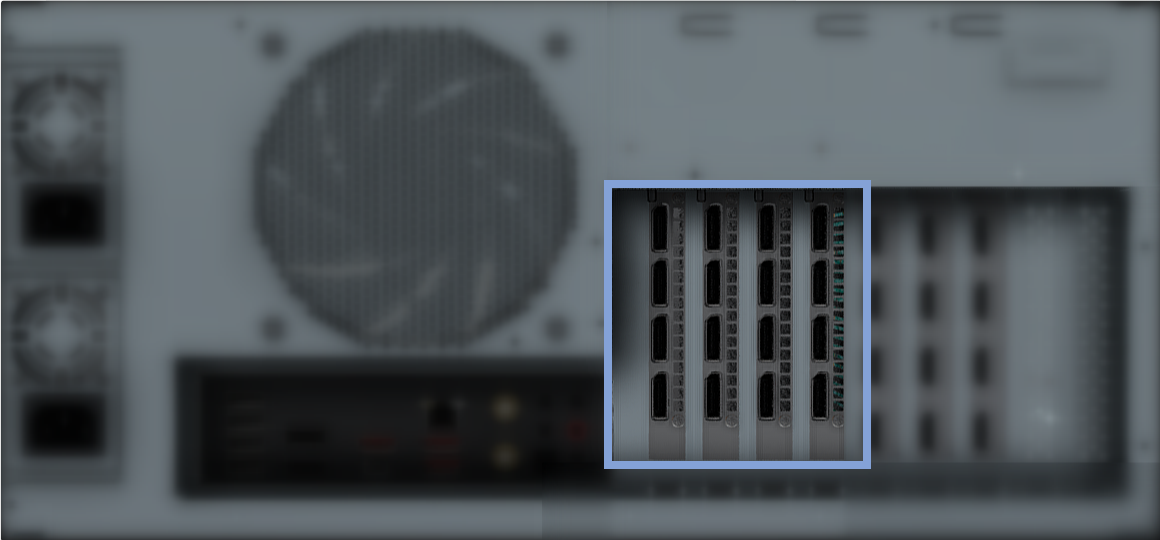

На скриншоте выделены порты видеокарты к которым следует подключать панели для вывода изображения с контроллера. Определить их можно по портам DP.

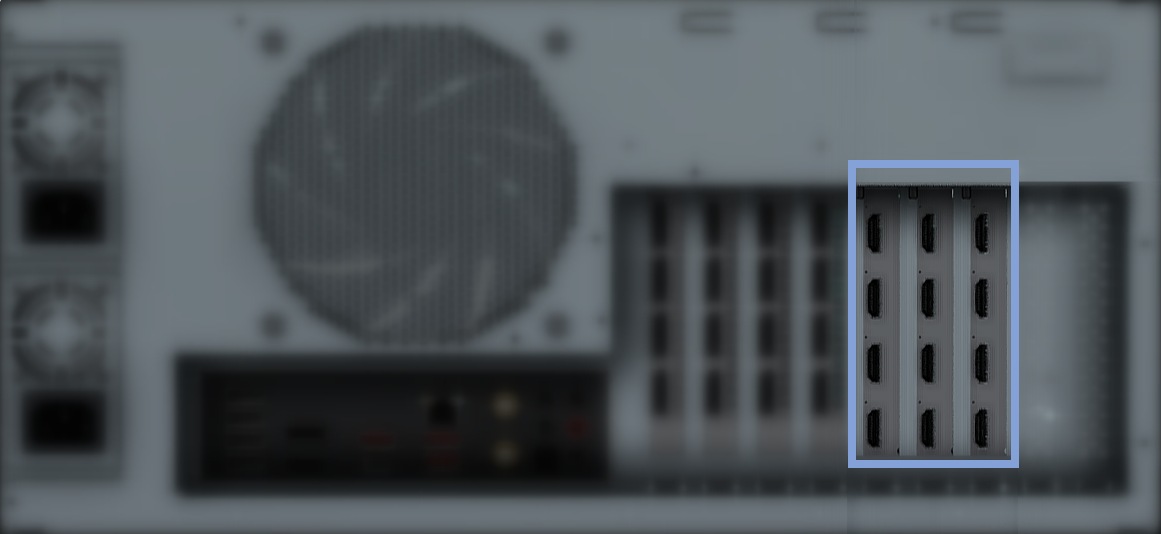

В выделенной области распологаются карты захвата, которые принимают, но не отдают картинку. Определить их можно по портам HDMI.

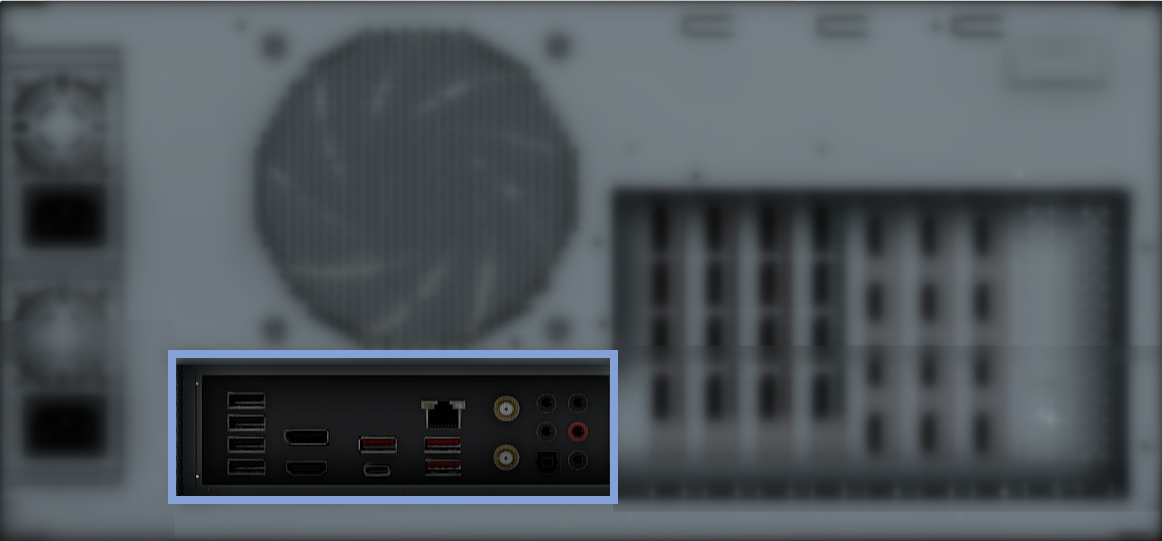

Порты HDMI и DP могут присутствовать на материнской плате, но не используйте их, так как они отключены.

EDID под ОС Windows

! Важно. Если в проекте используются длинные кабели, конверторы сигнала, рекомендуется сначала подключить видеоконтроллер напрямую к панели, считать EDID одной панели и сохранить, а потом проводить настройку видеоконтроллера.

Все нижеописанные действия проводятся в ПО драйвера Nvidia "Панель управления Nvidia"

Настройка EDID

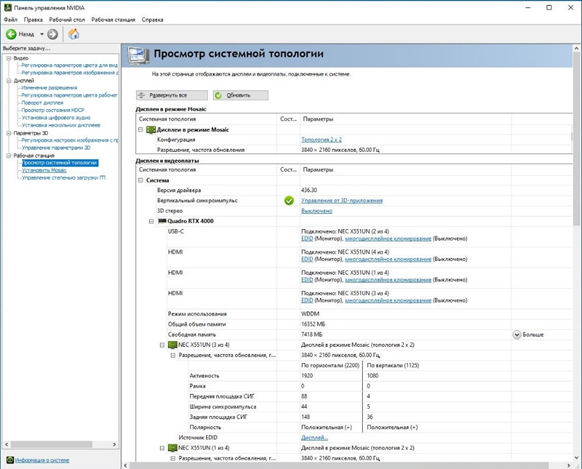

Переходим во вкладку "Просмотр системной топологии"

На скриншоте видно, что EDID подключенных панелей (В данном случае NEC) не прописаны.

Нажимаем на ссылку EDID под одной из панелей.

Переходим во вкладку "Экспортировать"

Выбираем любой порт-панель и нажимаем на "Экспорт EDID". Сохраняем полученный файл

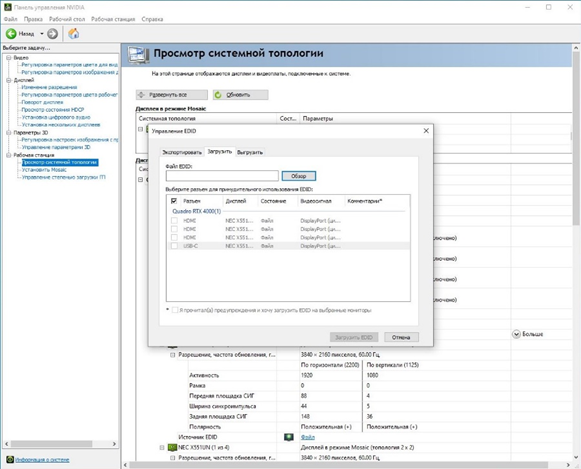

Далее переходим во вкладку "Загрузить".

Выбираем все порты с панелями где необходимо прописать EDID.

В строке "Файл EDID" нажимаем "Обзор", выбираем файл полученный из предыдущих шагов.

После некоторого времени появится сообщение "EDID загружен успешно"

Закрываем окно "Управление EDID" и наблюдаем, что рядом с панелями появился значок монитора, что говорит о том что все EDID загружены успешно.

Если по каким-либо причинам потребуется выгрузить EDID, сделать это можно в окне "Управление EDID" на вкладке "Выгрузить". Необходимо выбрать все необходимые порты и нажать на "Выгрузить EDID".

Настройка распределённого рабочего стола.

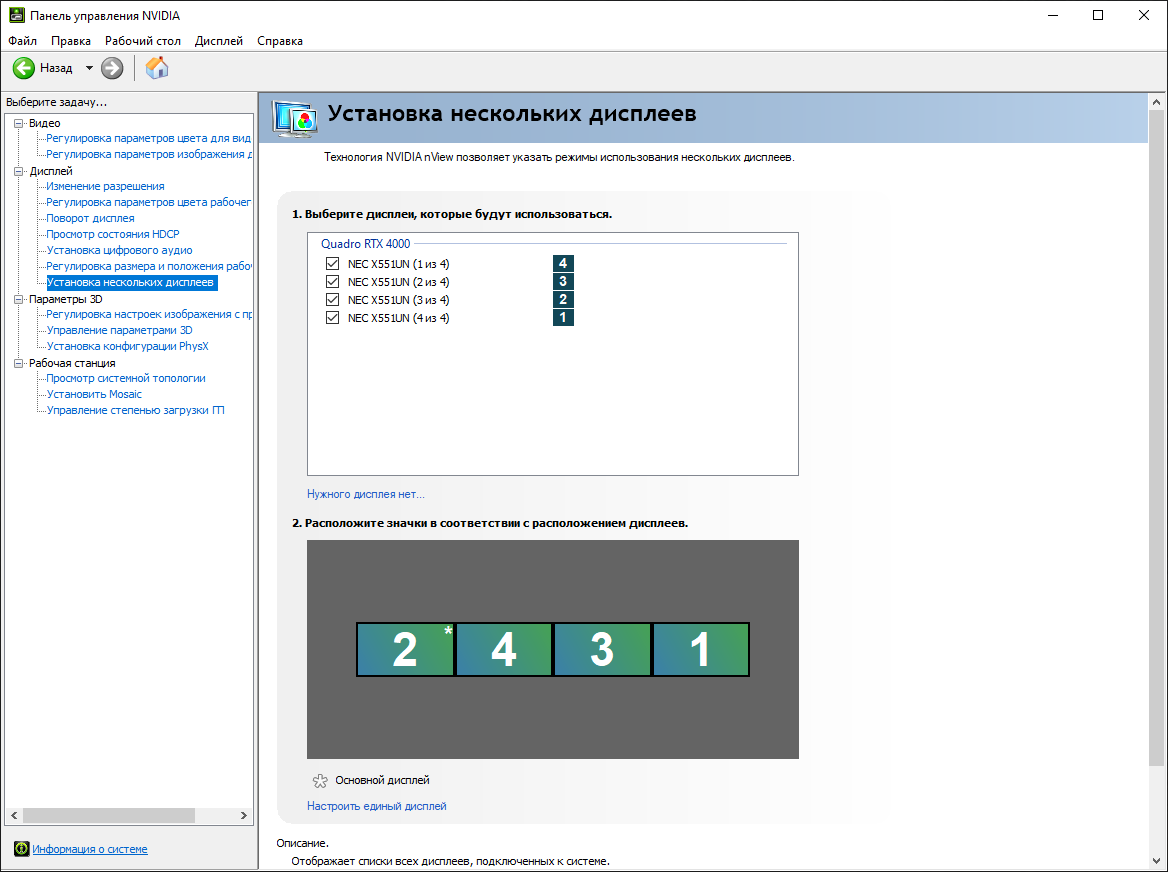

В панели управления Nvidia необходимо перейти в раздел "Дисплей" и выбрать "Установка нескольких дисплеев"

Выберите все дисплеи, установив соответствующие флажки.

Нажмите "Применить" для активации выбранных дисплеев.

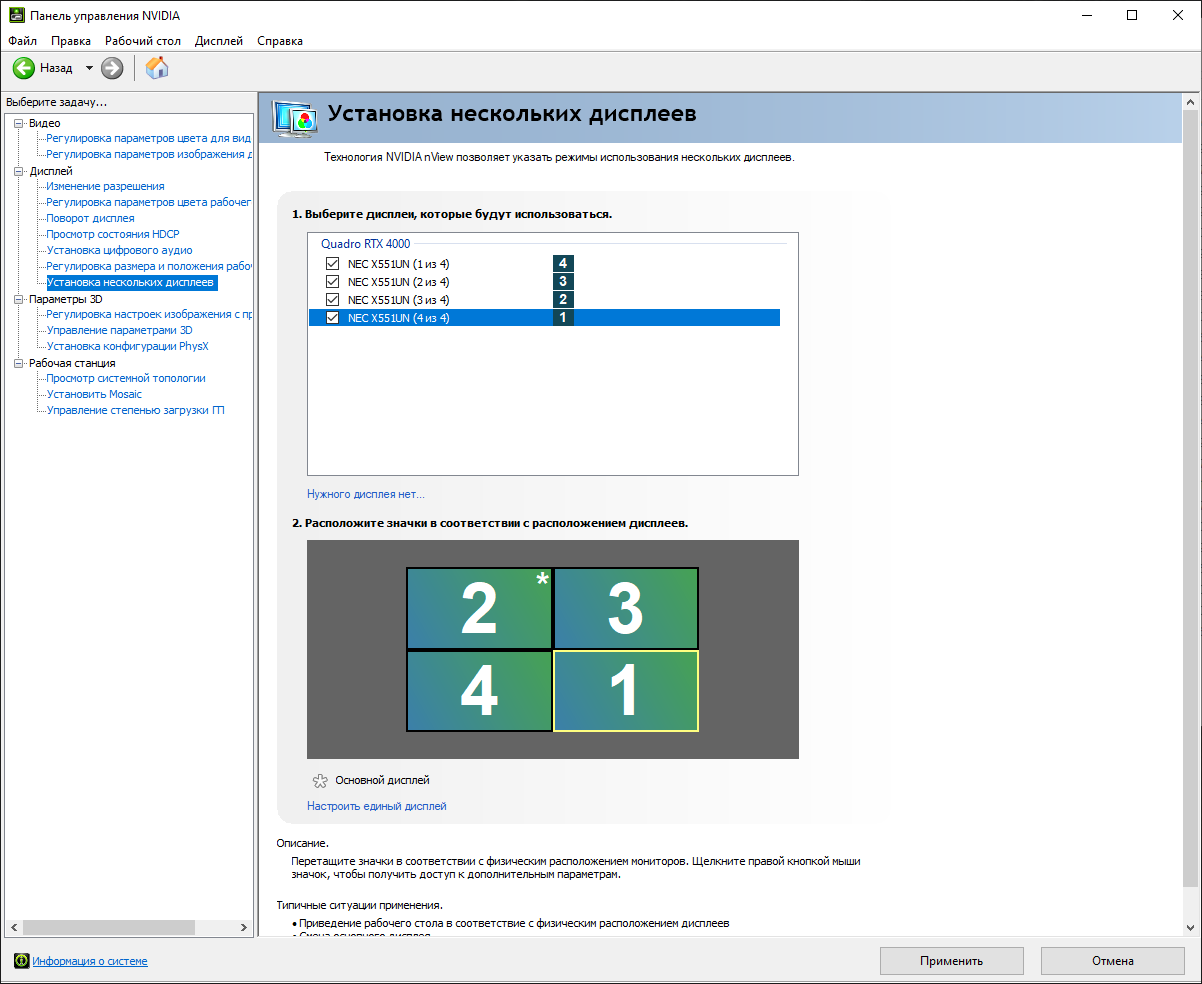

Далее необходимо расположить значки дисплеев в соответствии с физическим расположением.

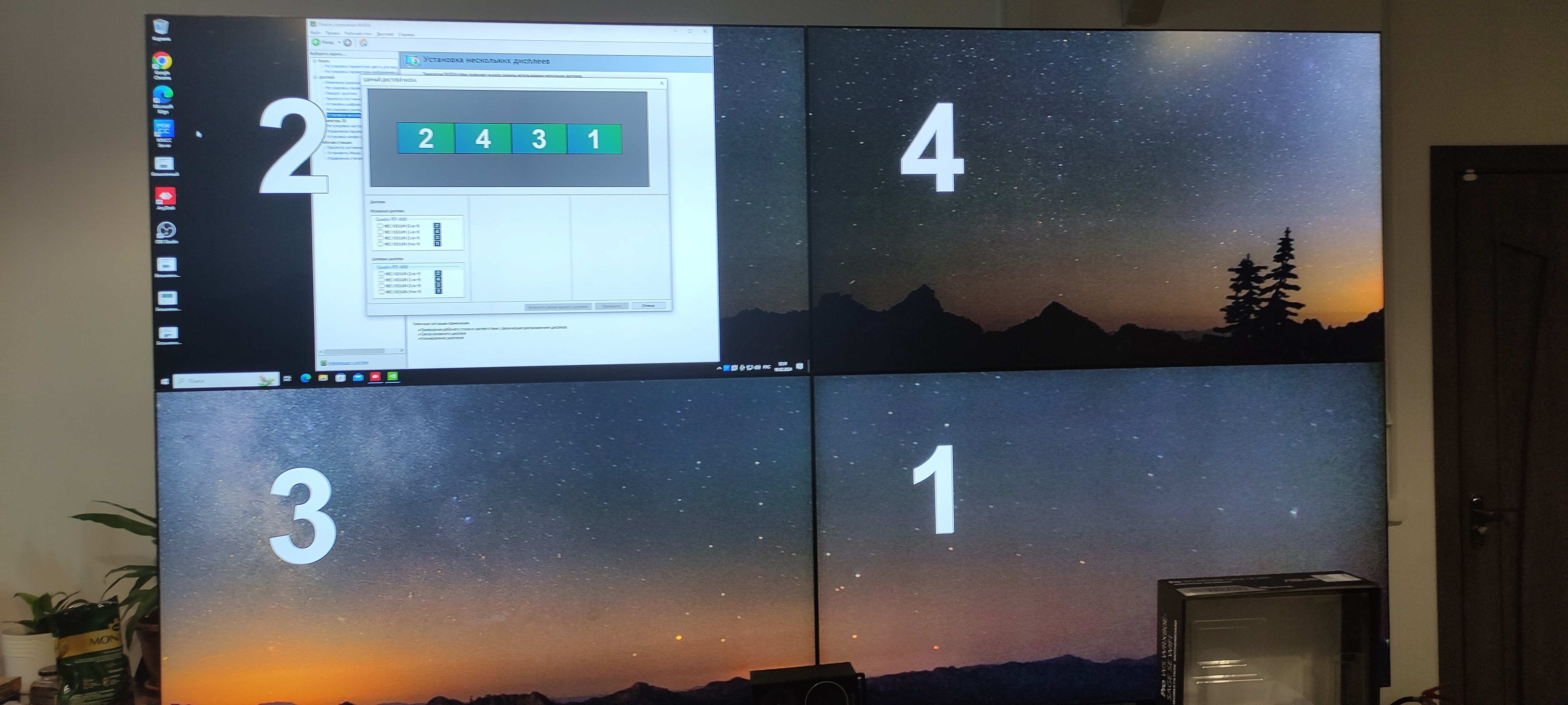

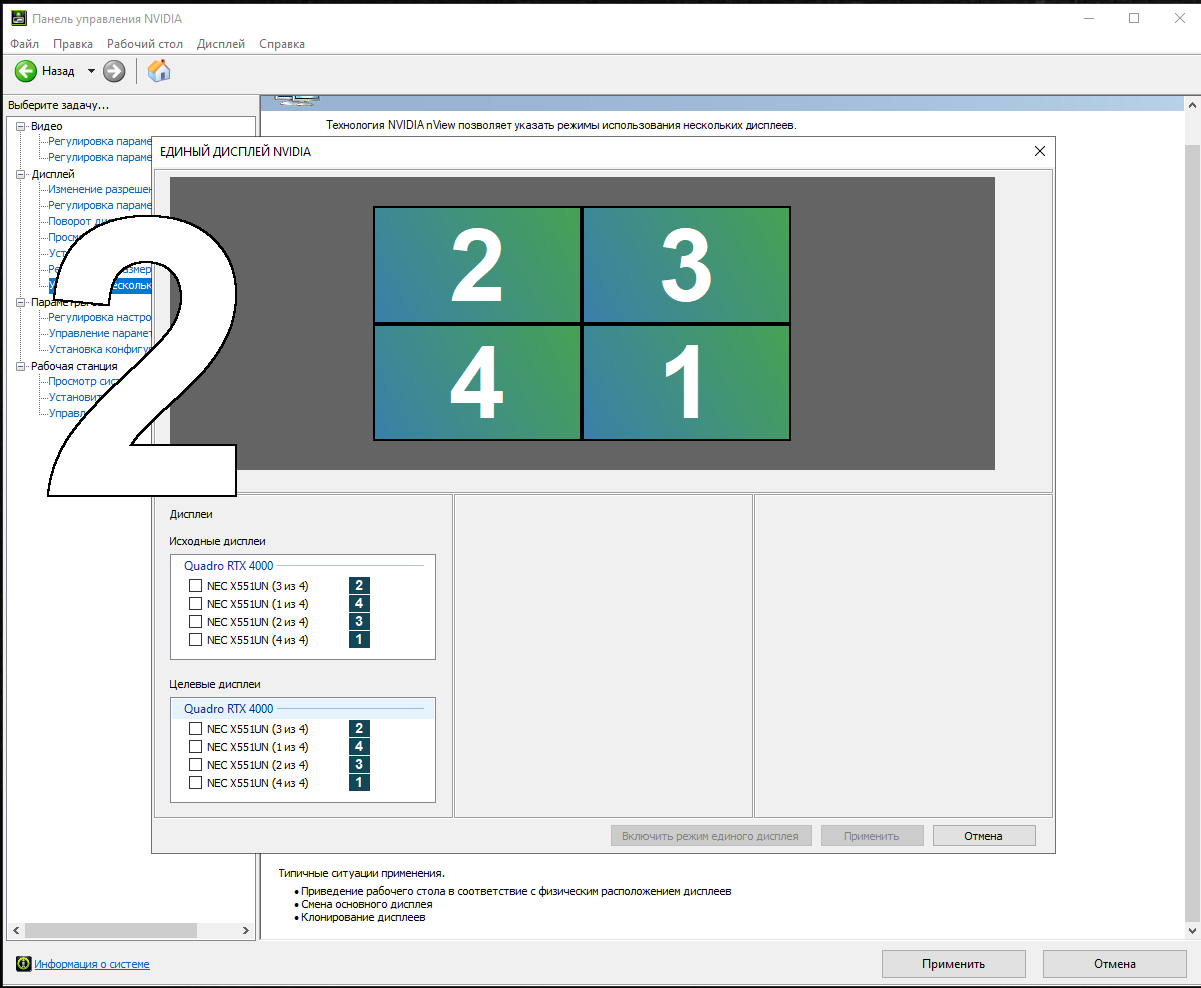

Далее необходимо использовать функцию "Настроить единый дисплей" для соотнесения физического дисплея с его значком на панели управления.

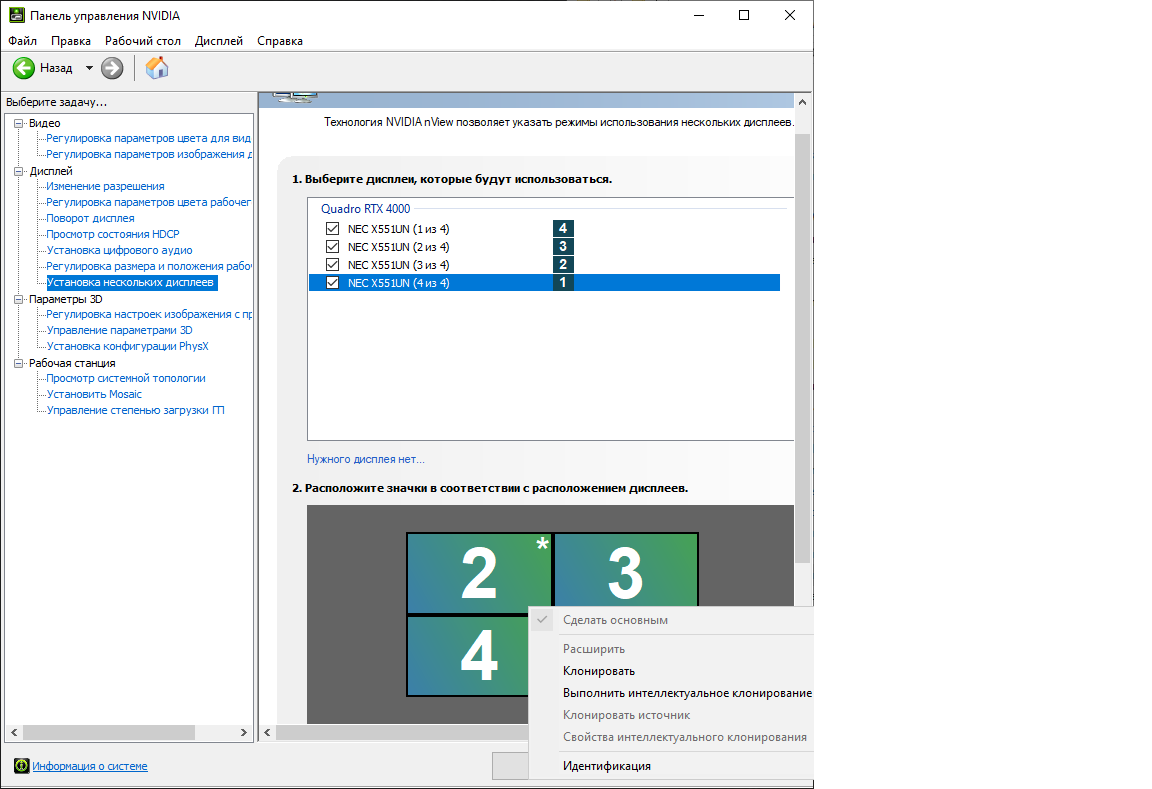

Откройте контекстное меню левого верхнего значка дисплея и сделайте его основным.

Настройка параметров 3D.

В разделе "Управление параметрами 3D" в глобальных параметрах перевести Макс. частоту кадров в 60.

Перевести Макс. частоту кадров фонового приложения в 60.

Перевести "Режим управления Электропитанием" в "Предпочтителен режим максимальной производительности".

Перевести "Фильтрацию текстур - качество" в "Высокая производительность".

Перевести "Тройная буферизация" в "вкл".

В разделе "Регулировка просмотра изображения с просмотром" выбираем пользовательские настройки с упором в производительность (передвижением ползунка).

Mosaic под ОС Windows

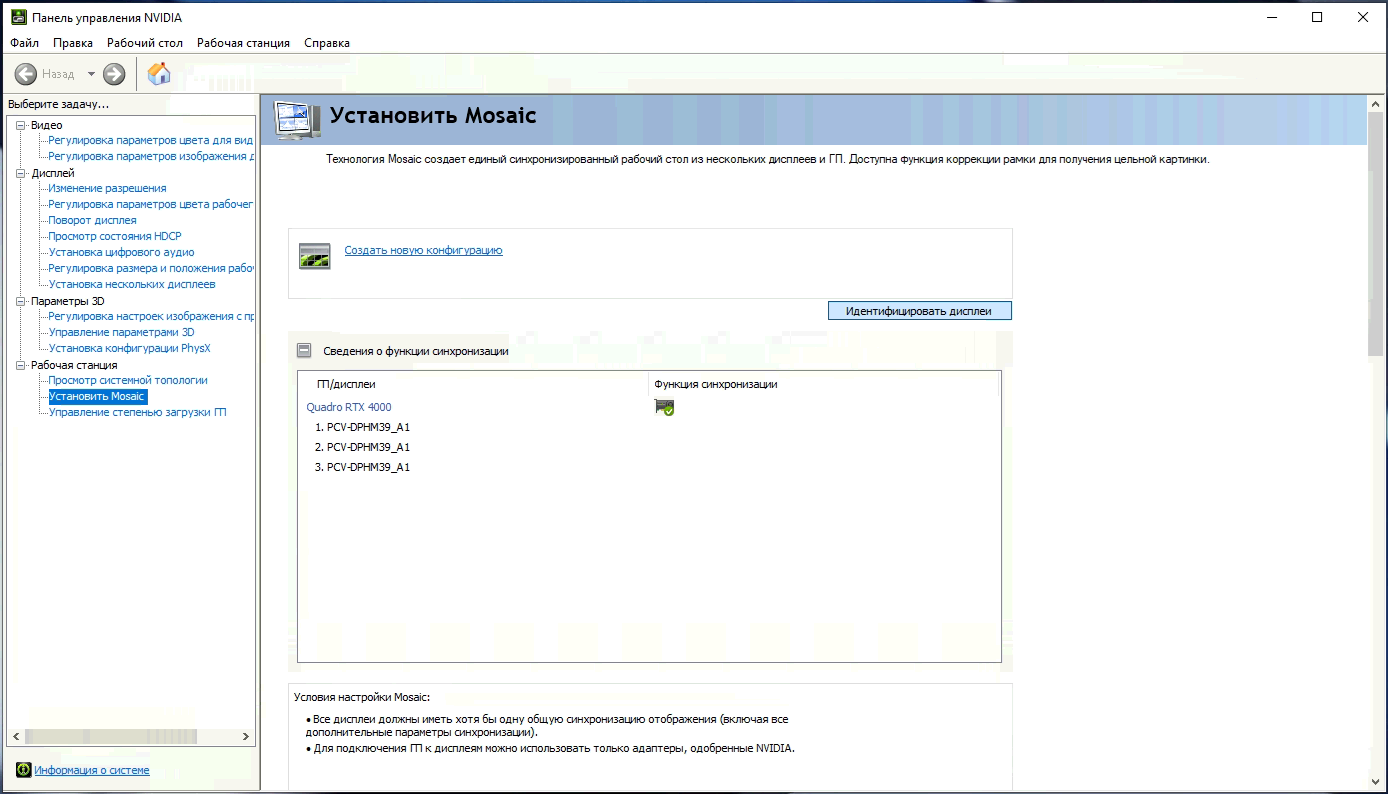

Откройте панель управления Nvidia и перейдите во вкладку "Установить Mosaic"

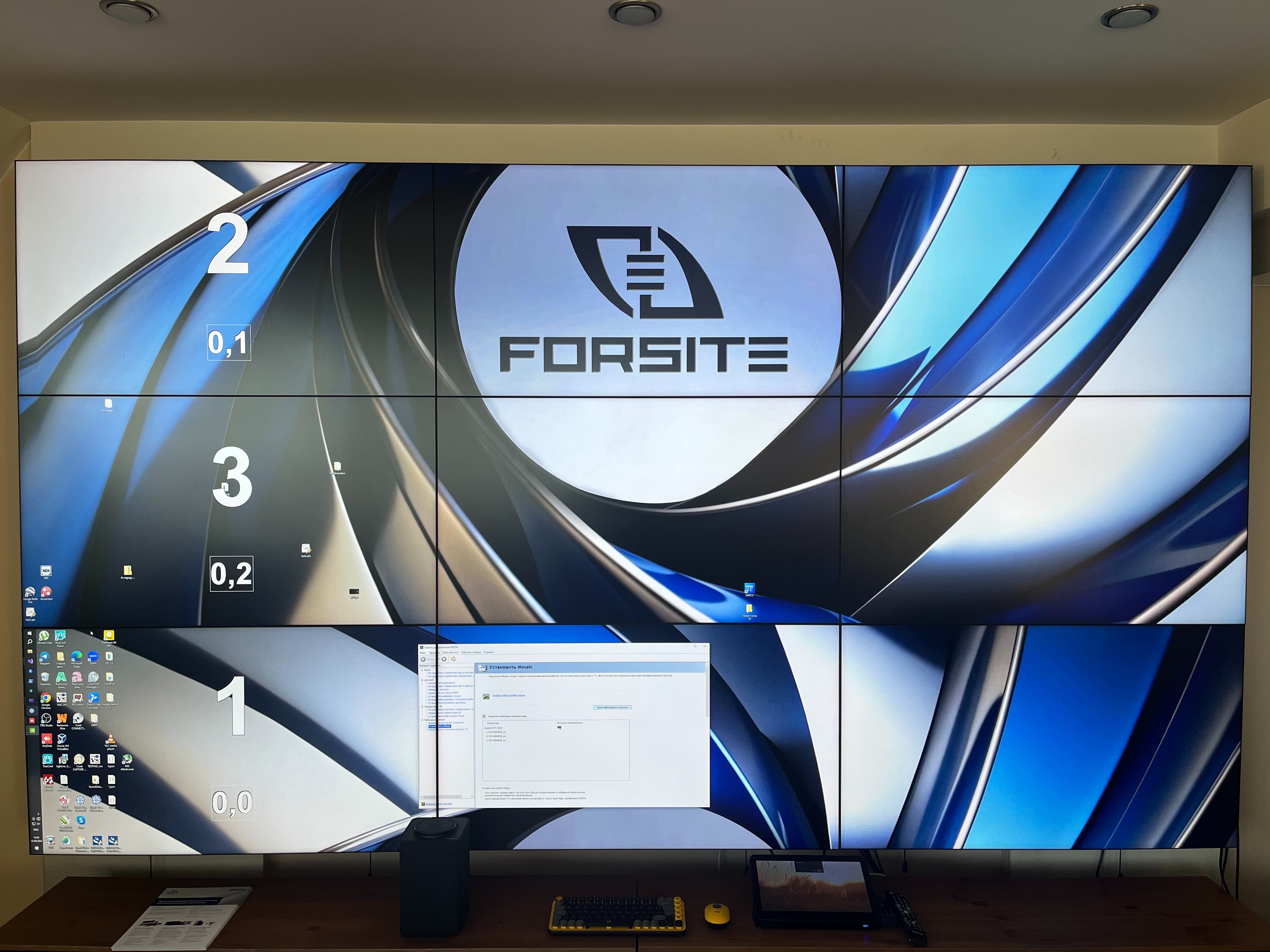

Нажмите на "Идентифицировать дисплеи". На видеостене появится индикация для каждого дисплея. Зафиксируйте эти данные.

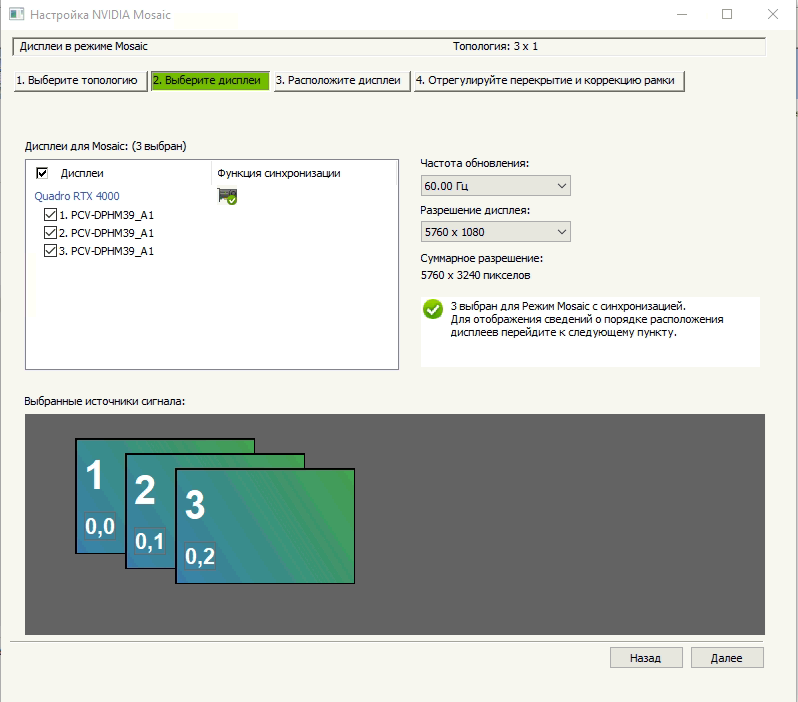

Нажмите "Создать новую конфигурацию" Проверьте частоту обновления и разрешения дисплеев. В данном примере используются масштабаторы, поэтому видеостена из девяти панелей видится в ОС Windows как три дисплея с разрешением 5760х1080.

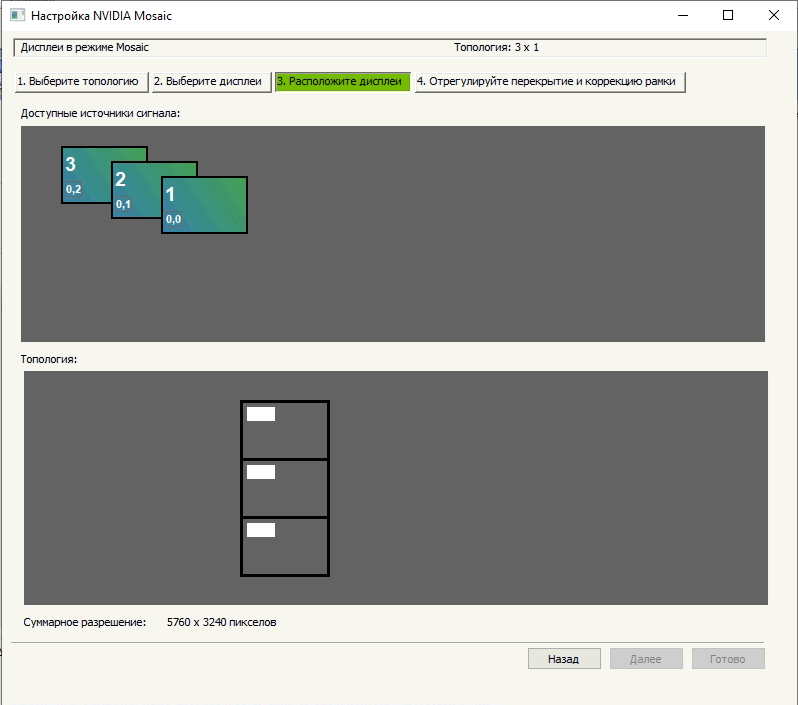

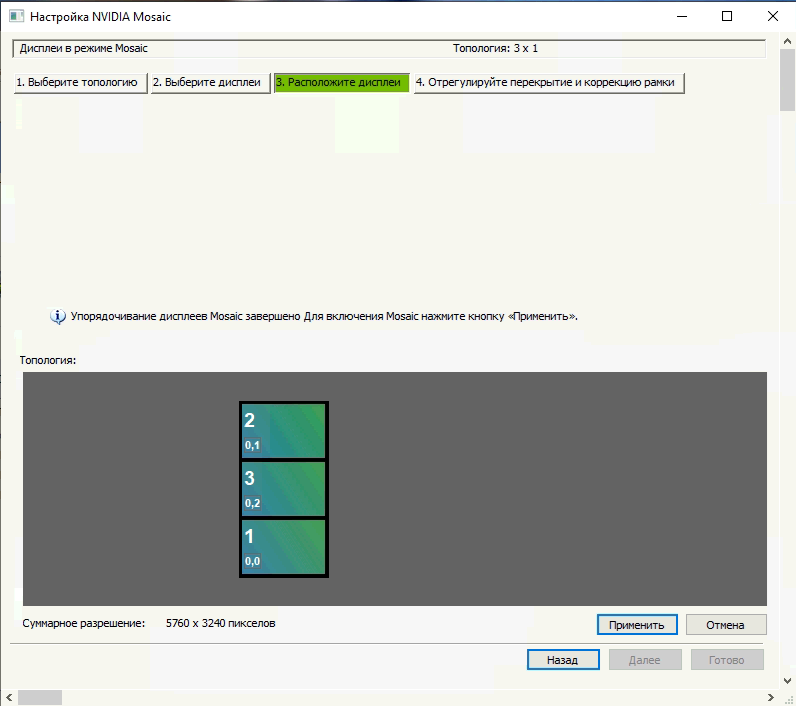

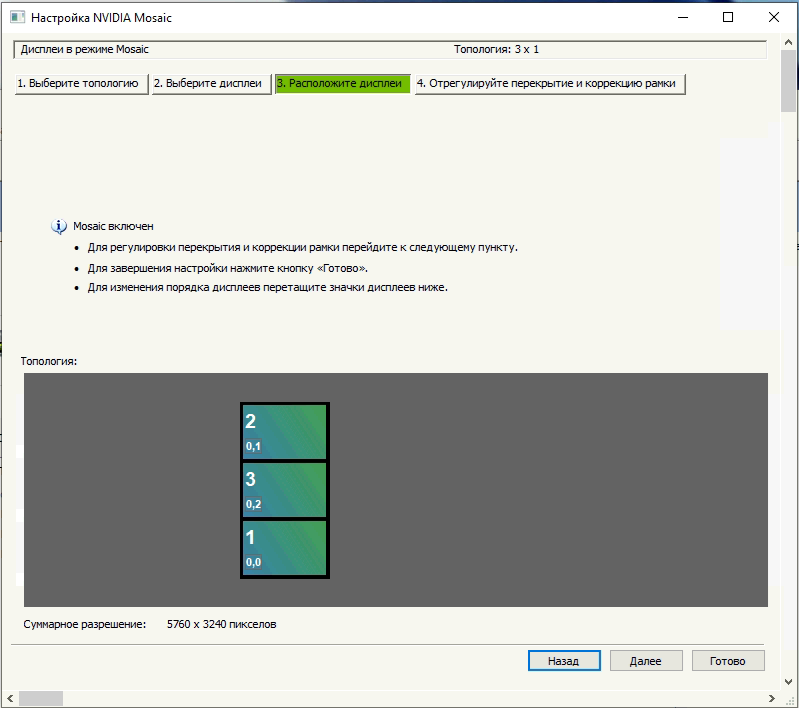

Расположите дисплеи в соответствии с ранее зафиксированной индикацией дисплеев. Нажмите "Применить".

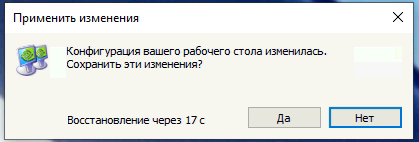

Примените изменения в появившемся окне.

Нажмите "Готово"

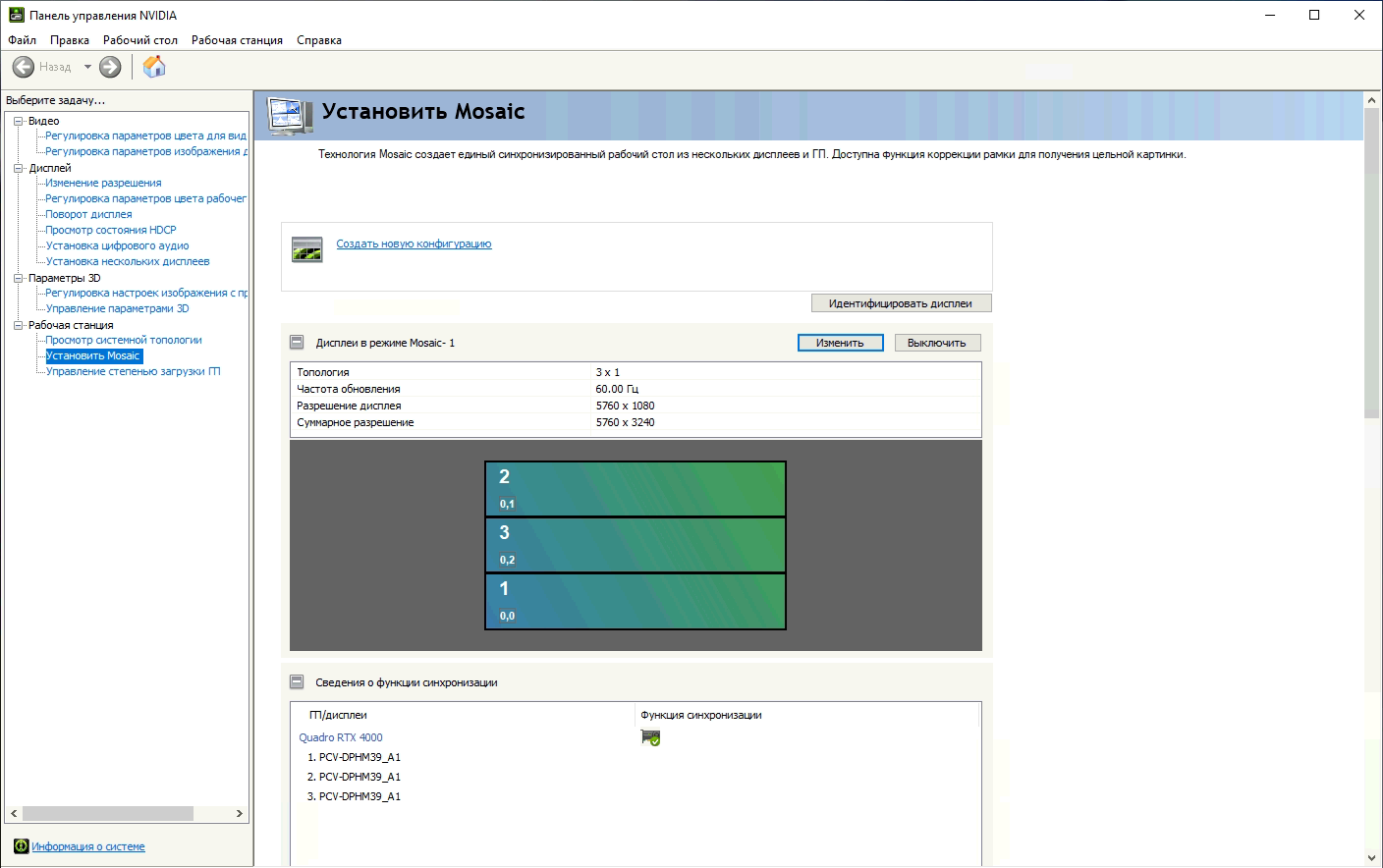

Вкладка "Установить Mosaic" будет выглядеть следующим образом если мозаика успешно собрана и активна.

Mosaic под ОС Astra Linux

Есть несколько типов mosaic: Base, SLI и Xinerama. Для корректной работы графического окружения Astra linux, необходимо собирать только Base или SLI mosaic. Мы рекомендуем собирать Base или SLI mocaic с драйверами Nvidia версии 535.154.05. Проверить версию драйвера Nvidia можно прописав в терминале ( Win + T ) nvidia-smi. Перед сборкой mosaic необходимо открыть файл grub.

Обязательные действия перед сборкой Mosaic.

1. Открываем файл /etc/default/grub. Сделать этом можно следующей командой.

sudo nano /etc/default/grub

! Пароль по умолчанию: ABC123abc

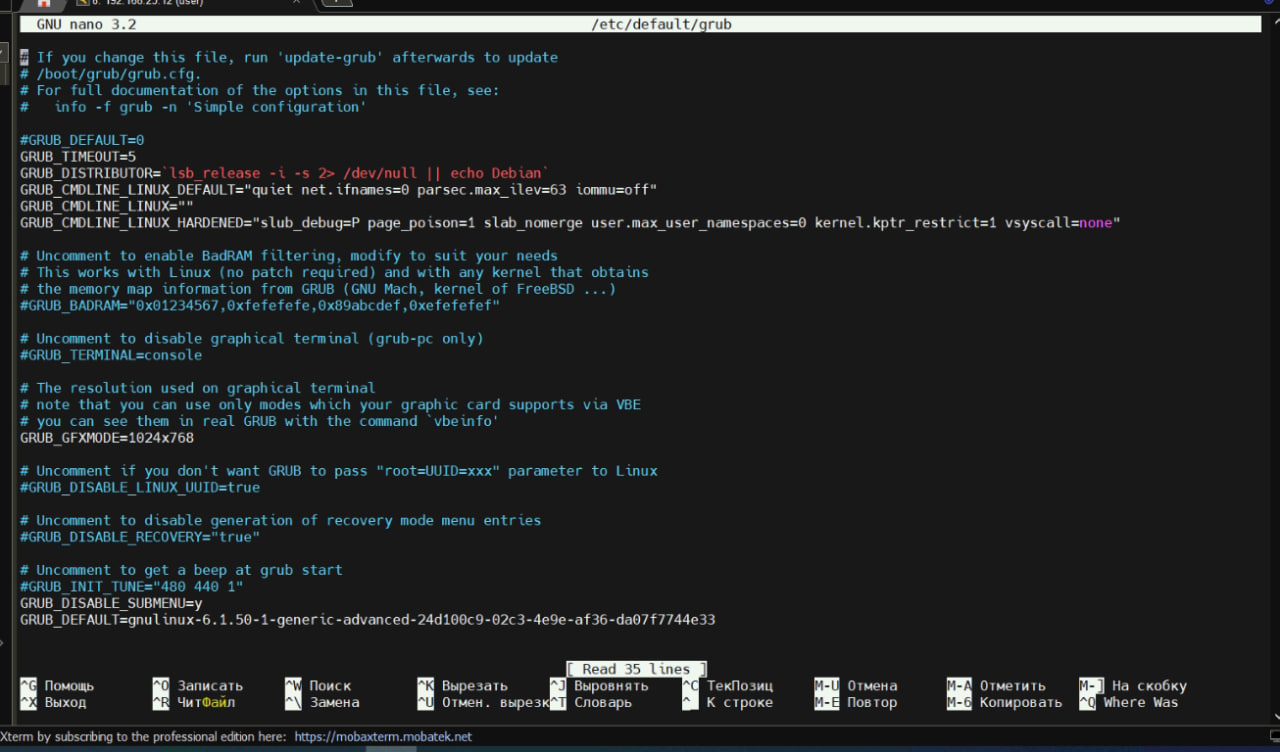

2. В открывшемся файле находим строку GRUB_CMDLINE_LINUX_DEFAULT.

3. Добавляем в конце строки iommu=off по аналогии с скриншотом ниже.

4. Сохраняем файл и выходим. (Через следующую комбинацию клавиш: ctrl+o ctrl+x

5. Производим обновление grub через следующую команду

sudo update-grub

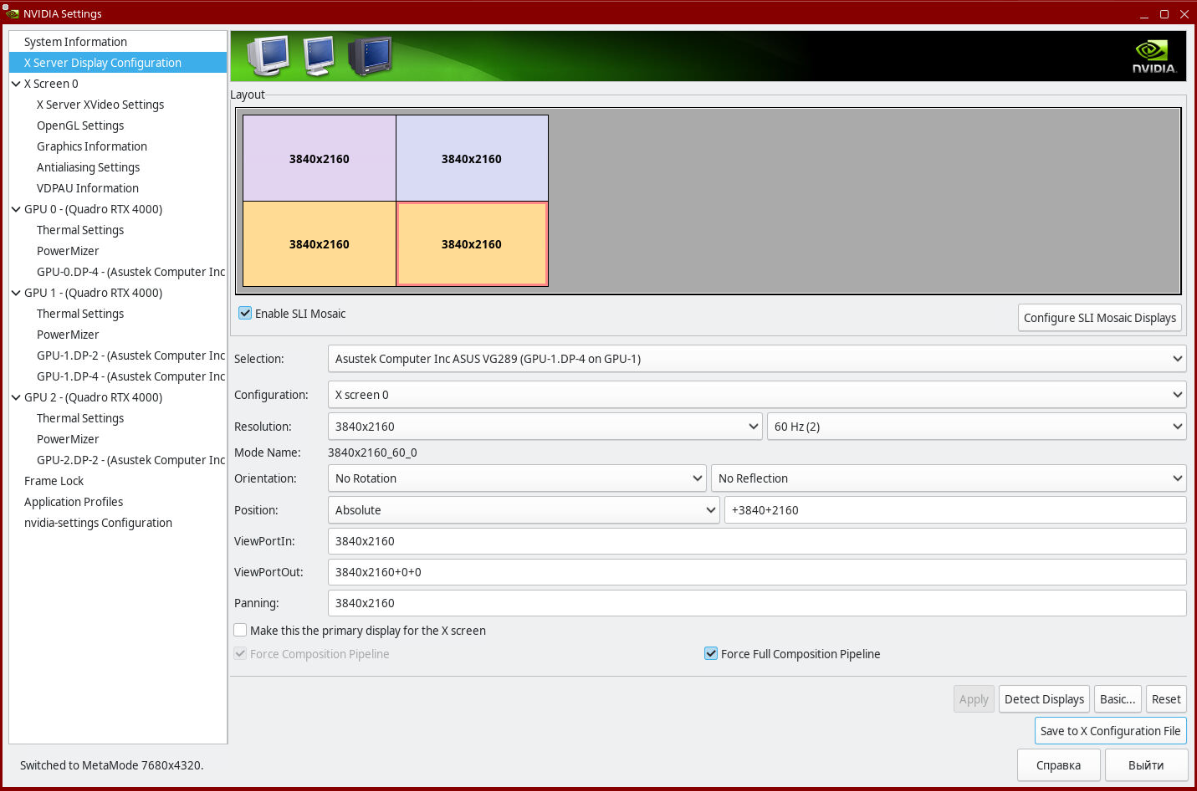

1. Заходим в настройки Nvidia посредством команды

sudo nvidia-settings

! После произведённых настроек, для работы с с двумя и более видеокартами, необходимо перезагрузить контроллер (sudo reboot) и повторить настройку видеостены в режиме Mosaic. Это обусловлено особенностями работы операционной системы.
