Конфигурация

Создано: Варлаам Глотов, Изменено Вт, 25 Мар на 10:59 AM по Варлаам Глотов

СОДЕРЖАНИЕ

Настройки сервера
Интеграции
Настройки видеостены
Мониторинг и аудит
Управление пользователями
- Список пользователей
- Группы пользователей

Настройки сервера

На вкладке Настройки сервера вы можете изменить общие настройки сервера, клиента, резервного копирования, установить параметры подключения по протоколу MQTT и RTMP, задать фоновое изображение и обновить лицензию. Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Конфигурация контроллера — Настройки сервера.

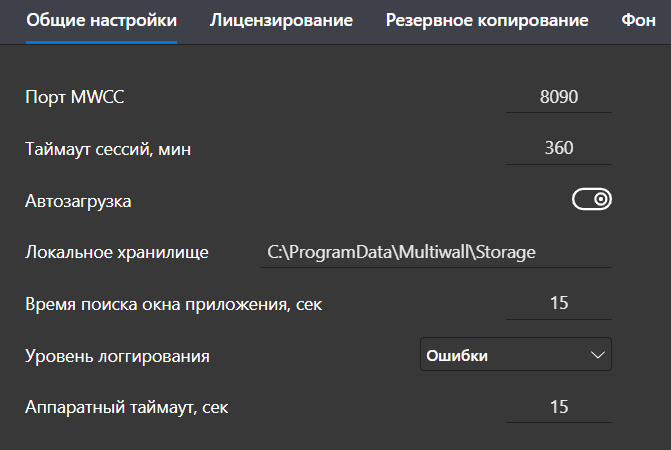

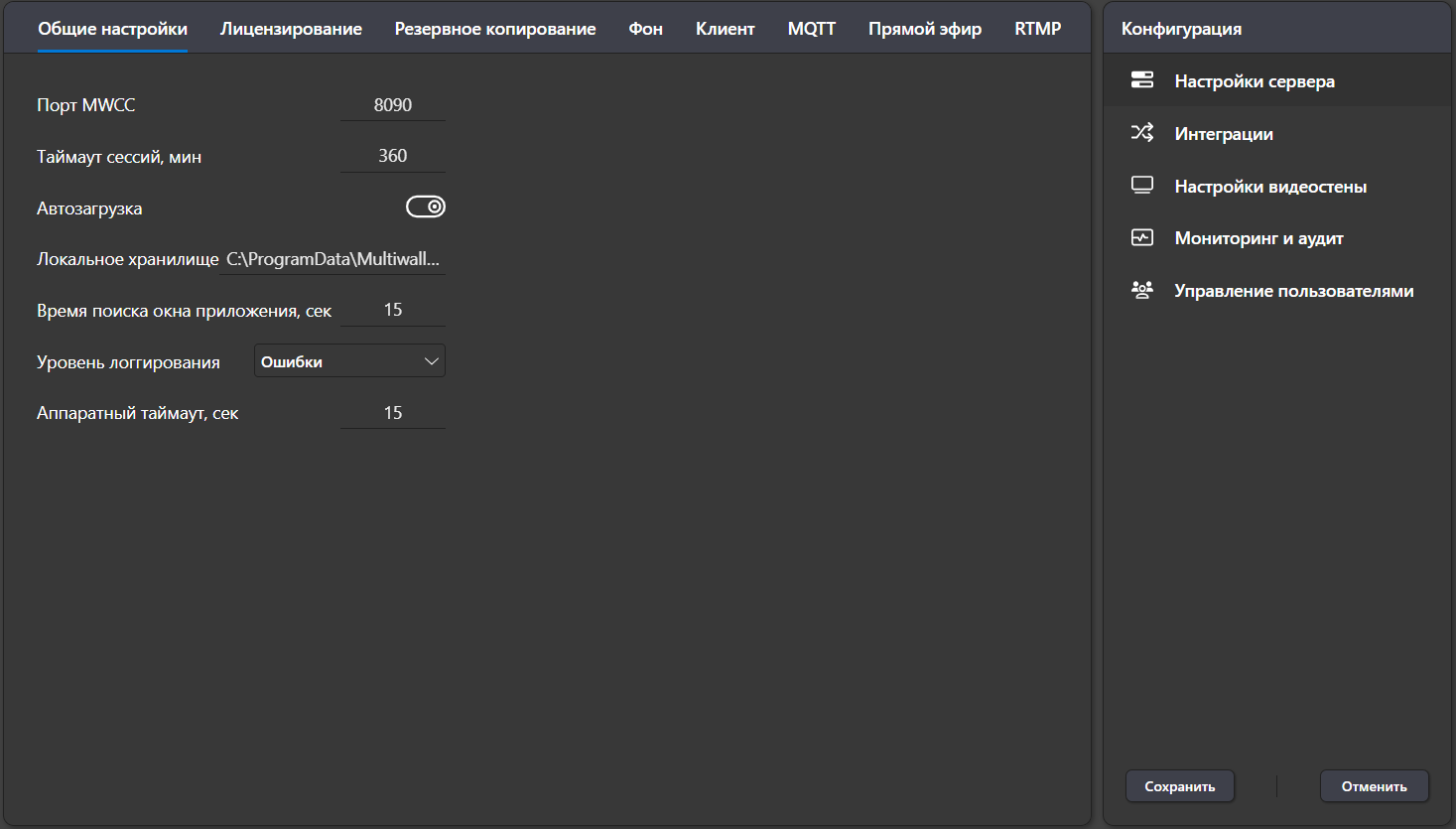

Общие настройки

Здесь можно настроить следующие параметры:

Порт MWCC — порт подключения по сети, который использует приложение. По умолчанию: 8090.
Таймаут сессий, мин. Измеряется в минутах. Вы можете выставить время, после которого сессия неактивного пользователя будет прервана. После этого пользователю необходимо будет снова войти в систему, используя логин и пароль. Единицы измерения указывать не нужно.
Автозагрузка. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать автоматический запуск серверной части при включении видеоконтроллера.
Локальное хранилище. Папка, в которую будут сохраняться файлы. По умолчанию стоит путь C:\ProgramData\MultiWall\Storage. Вы можете указать другой путь сохранения файлов.
Время поиска окна приложения, сек. Задайте время поиска приложения при его запуске через ПО MWCC. Чем больше установлено время, тем дольше MWCC будет ждать запуска приложения. Единицы измерения указывать не нужно.
Уровень логгирования. Выберите в выпадающем списке режим логгирования для того, чтобы посмотреть и записать те или иные виды ошибок: Дебаг, Инфо, Ошибки.
Аппаратный таймаут, сек. Укажите таймаут для инициализации компонентов контроллера во время его включения или перезагрузки. Например, если в контроллере имеются две платы захвата IPX, необходимо выставить аппаратный таймаут 15 сек, в противном случае MWCC не обнаружит платы захвата. Единицы измерения указывать не нужно.

После внесения изменений нажмите на кнопку Сохранить.

Лицензирование

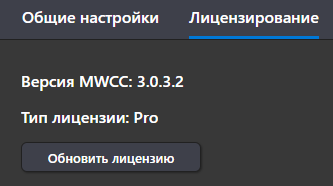

На данной вкладке указана текущая версия приложения и тип лицензии. Кнопка Обновить лицензию сбрасывает текущую лицензию ПО MWCC для выписки новой лицензии с новым функционалом.

Подробнее о типах лицензии на сайте.

Резервное копирование

На вкладке Резервная копирование можно создать копию базы данных со всеми настройками и изменениями на случай экстренного восстановления резервной копии от нужной даты.

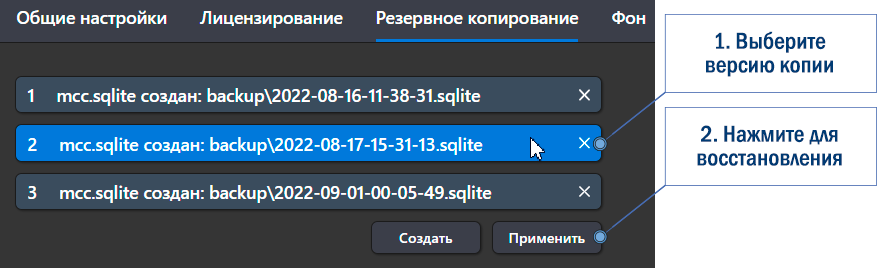

Для создания копии нажмите на кнопку Создать. Чтобы восстановить копию, нажмите в списке на нужную строку с копией. Далее нажмите на кнопку Применить.

Чтобы удалить копию, нажмите на крестик в нужной строке.

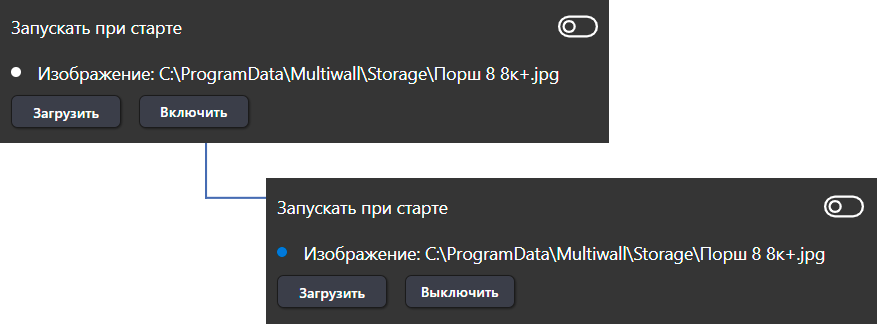

Фон

На вкладке Фон можно задать фоновое изображение на видеостене. Можно загрузить только одно фоновое изображение.

Нажмите на кнопку Загрузить. Допустимые форматы: .jpg, .png.
После загрузки изображения нажмите на кнопку Включить, чтобы активировать фоновое изображение.
Чтобы отключить фоновое изображение, нажмите на кнопку Выключить.
После установки фонового изображения вы сможете запускать загруженное изображение при старте MWCC — для этого нажмите на кнопку-ползунок напротив параметра Запускать при старте.

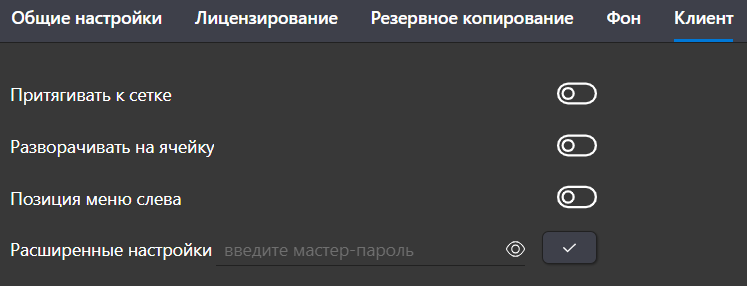

Клиент

На вкладке Клиент можно настроить визуальные настройки элементов на видеостене.

Притягивать к сетке. Нажмите на кнопку-переключатель, чтобы разрешить притягивание окон источников к сетке. В этом случае не понадобится вручную выравнивать положение окна источника на видеостене. По умолчанию данная опция отключена.
Разворачивать на ячейку. Нажмите на кнопку-переключатель, чтобы разрешить разворачивать окно источника в рамках ячейки сетки. По умолчанию данная опция отключена.
Позиция меню слева. Нажмите на кнопку-переключатель, если хотите, чтобы панель источников и инструментов отображалась по левую сторону от рабочей области. По умолчанию опция отключена — панель источников и инструментов отображается справа.
Расширенные настройки. Расширенные настройки позволяют изменить цветовую схему клиента, добавить изображение в форму входа, например логотип компании, и т. д. Для этого введите мастер-пароль и нажмите на кнопку “Применить” (галочка). Чтобы просмотреть введенный пароль, нажмите на иконку в виде глаза. В выпадающем меню введите имя и пароль администратора, затем нажмите на кнопку Показать.

Нажмите на кнопку Сохранить.

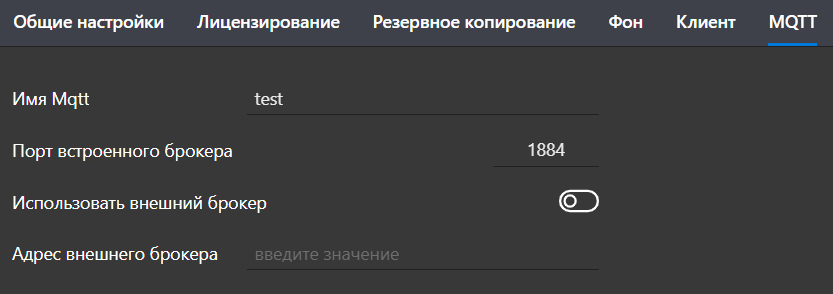

Настройки MQTT

Здесь можно установить параметры подключения по протоколу MQTT.

Имя MQTT. Укажите имя используемой сети.
Порт встроенного брокера. Укажите порт центрального узла MQTT. Стандартный порт MQTT-брокера для входящих TCP-соединений — 1883. При использовании защищенного SSL-подключения используется порт 8883.
Использовать внешний брокер. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать использование внешнего брокера вместо локального.
Если опция Использовать внешний брокер активирована, в поле ниже укажите адрес внешнего брокера.

После внесения изменений нажмите на кнопку Сохранить.

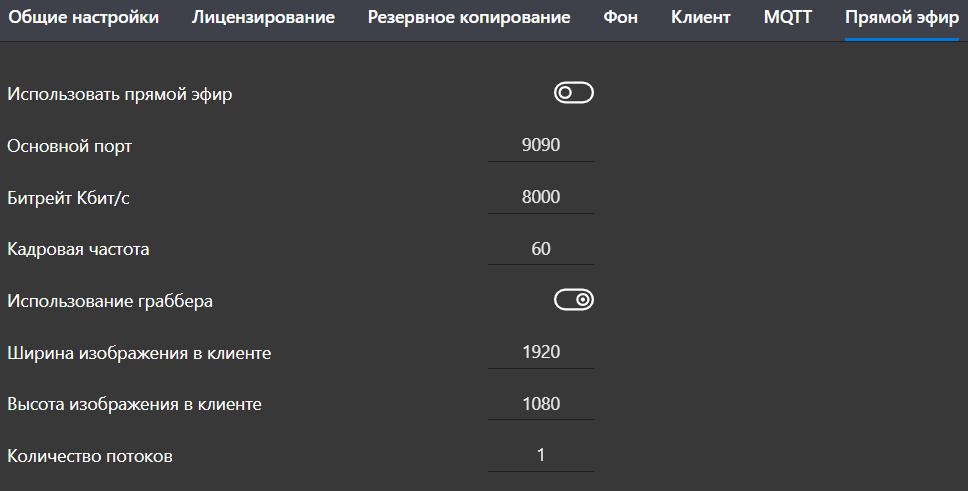

Прямой эфир

Здесь можно указать параметры альтернативного VNC для удалённого доступа к видеоконтроллеру, например, TightVNC.

Использовать прямой эфир. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать использование прямого эфира при подключении к источнику Удаленный рабочий стол по VNC.
Основной порт. Укажите основной порт подключения по альтернативному VNC. По умолчанию используется порт 5903.
Битрейт, Кбит/с. Укажите скорость передачи данных. Единицы измерения указывать не нужно.
Кадровая частота. Укажите оптимальное количество сменяемых кадров за секунду.
Использование граббера. Нажмите на кнопку-переключатель, если для сбора информации с сайтов используется сторонняя программа/скрипт/веб-приложение.
Ширина изображения в клиенте и Высота изображения в клиенте. Укажите разрешение окна вывода информации при подключении к удаленному источнику.
Количество потоков. Укажите количество одновременных потоков при удаленном подключении по альтернативному VNC.

После внесения изменений нажмите на кнопку Сохранить.

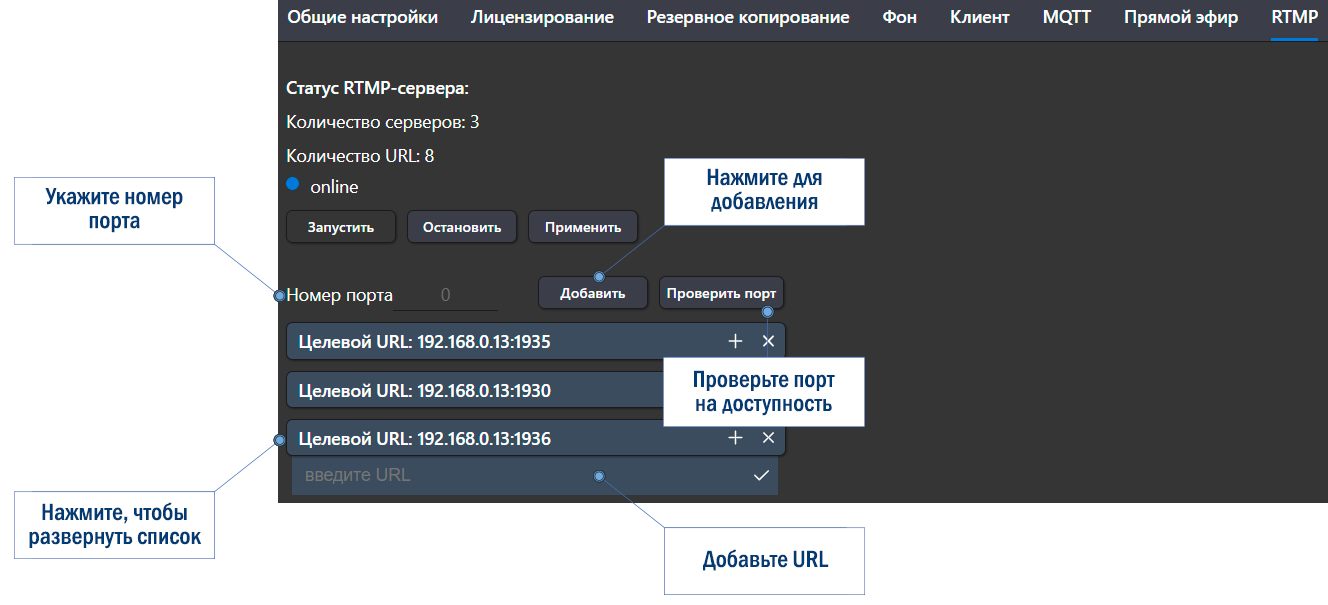

RTMP

На видеоконтроллере возможен запуск RTMP-сервера для получения RTMP-потоков (как источников сигнала). Сервер RTMP является отдельной службой. Его можно запустить, остановить или применить с помощью соответствующих кнопок в разделе.

Как добавить порт:

Перед добавлением порта RTMP его необходимо проверить на доступность.

Введите в поле Номер порта необходимое значение и нажмите на кнопку Проверить порт. По умолчанию используются порты 1935 и 1930.
После того как система скажет, что порт свободен (отобразиться уведомление), нажмите на кнопку Добавить.

После добавления порт появится в списке с названием Целевой URL:0.0.0.0:xxxx, где xxxx – номер порта, который вы задали, а 0.0.0.0 – IP-адрес видеоконтроллера.

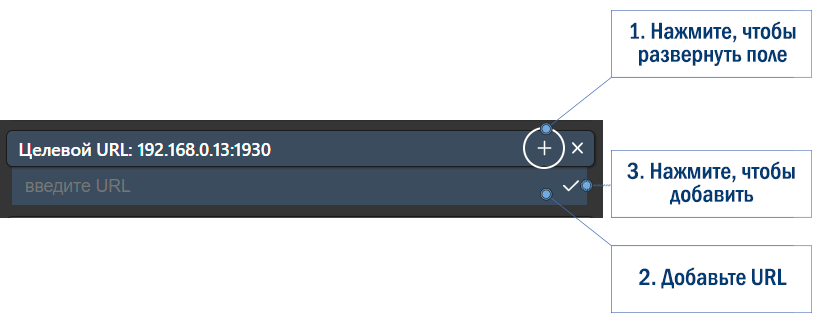

Как добавить URL:

У каждого порта можно указать свой URL.

Нажмите на кнопку плюс (+).
Появится строка, в которой необходимо указать URL. Указывать в строке адрес сервера и порт не требуется. Например: stream1 или port10.
Нажмите на кнопку Добавить.

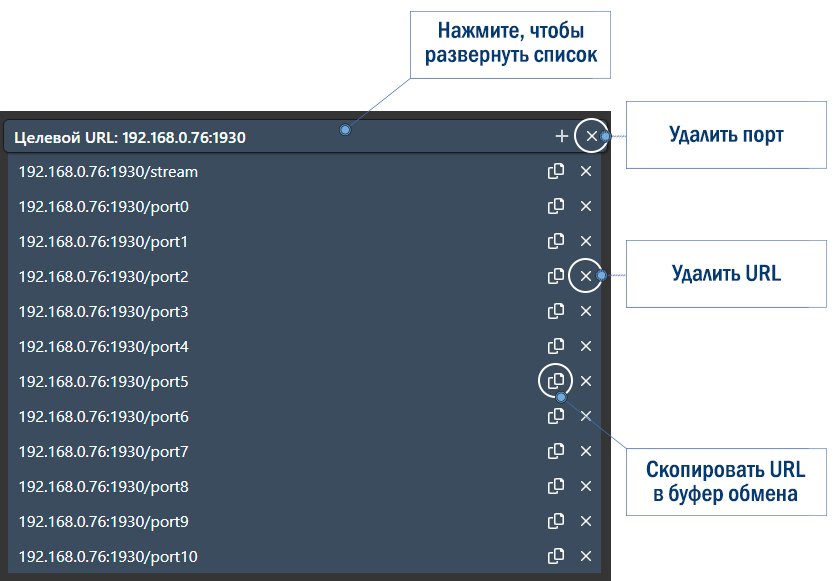

Чтобы просмотреть список добавленных URL, нажмите на строку с добавленным портом. Вы можете скопировать или удалить добавленный URL.

В дальнейшем вы можете удалять или добавлять необходимое количество портов под свои задачи.

Используйте кнопки Запустить, Изменить и Применить для управления трансляцией с RTMP-сервера.

Интеграции

В разделе Интеграции можно настроить интеграцию видеоконтроллера с фоновыми приложениями.

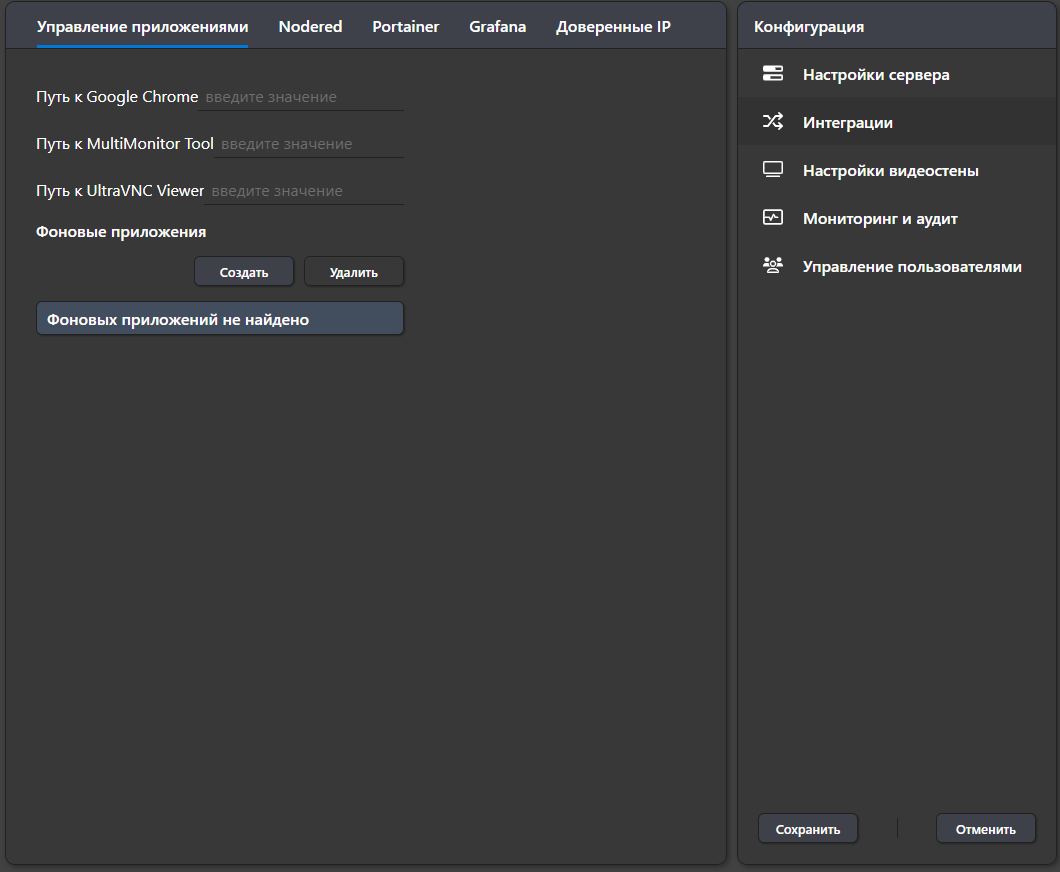

Управление приложениями

На вкладке Управление приложениями можно задать путь к приложениям, которые были добавлены в качестве инструментов для запуска контента на видеостене, а также создать фоновые приложения.

Путь к Google Chrome. По умолчанию: C:\Program Files (x86)\Google\Chrome\Application\chrome.exe. Вы можете выбрать другой путь, если Google Chrome установлен не в папку по умолчанию.
Интеграция Google Chrome позволяет открывать веб-источники через браузер Chrome, а не встроенный браузер видеоконтроллера. Чтобы источник Web-источник открылся через браузер Chrome:
1. Пропишите в данном поле путь к Google Chrome.

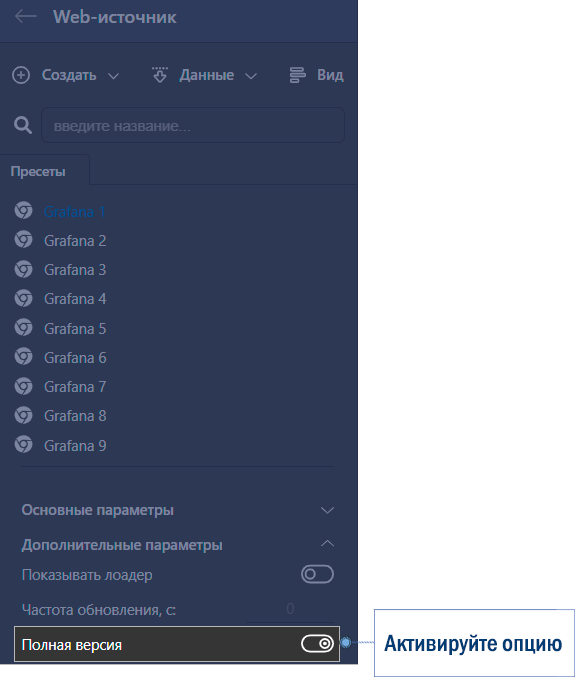

2. Перейдите в раздел Web-источник.
3. Выберите нужный источник и в блоке Дополнительные параметры активируйте опцию Полная версия.

Путь к MultiMonitor Tool. Укажите путь к папке с приложением MultiMonitor Tool для управления несколькими мониторами одновременно.
Путь к UltraVNC Viewer. Интеграция UltraVNC Viewer позволяет использовать для удаленного доступа альтернативный VNC. Для этого:
1. Укажите в данном поле путь к UltraVNC Viewer.

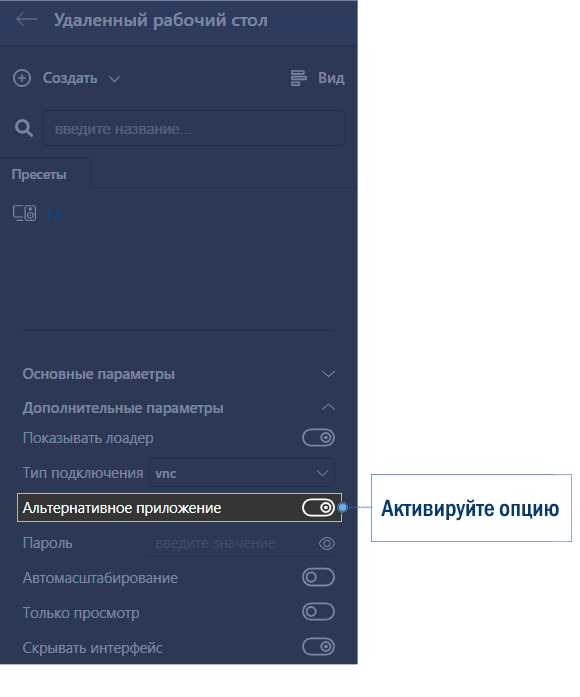

2. Перейдите в раздел Удаленный рабочий стол.
3. Выберите нужный источник и в блоке Дополнительные параметры активируйте опцию Альтернативное приложение.

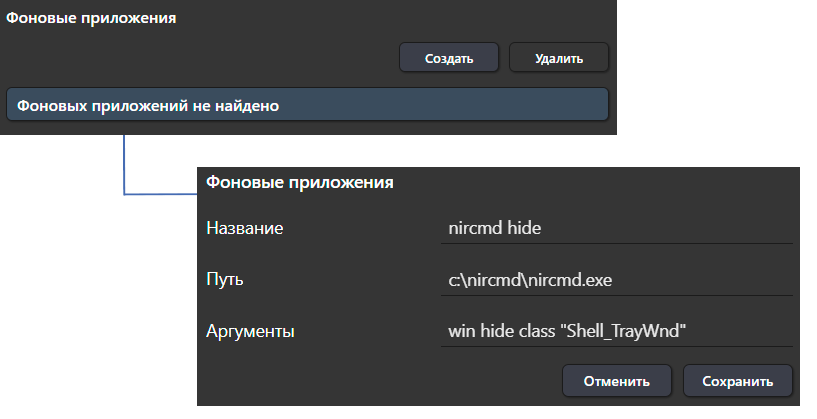

Создать фоновое приложение

Нажмите на кнопку Создать. Ниже появится форма для добавления приложения.
Укажите название приложения в поле Название.
Пропишите путь на видеоконтроллере к приложению в поле Путь.
В поле Аргументы укажите аргументы для управления приложением. Например: win hide class "Shell_TrayWnd”.
Нажмите на кнопку Добавить.

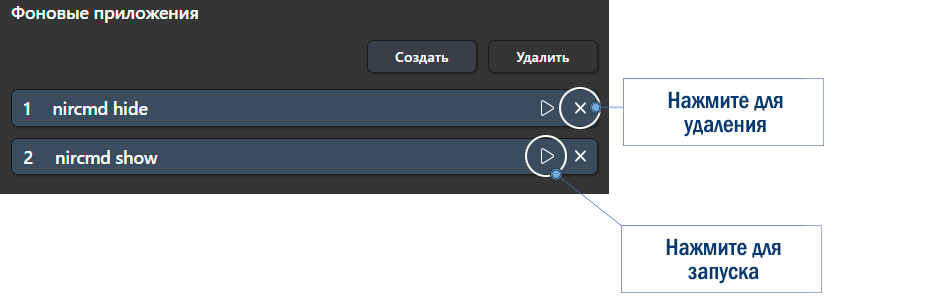

Запуск и изменение фонового приложения

Для запуска фонового приложения нажмите на кнопку play. Для удаления нажмите на крестик.

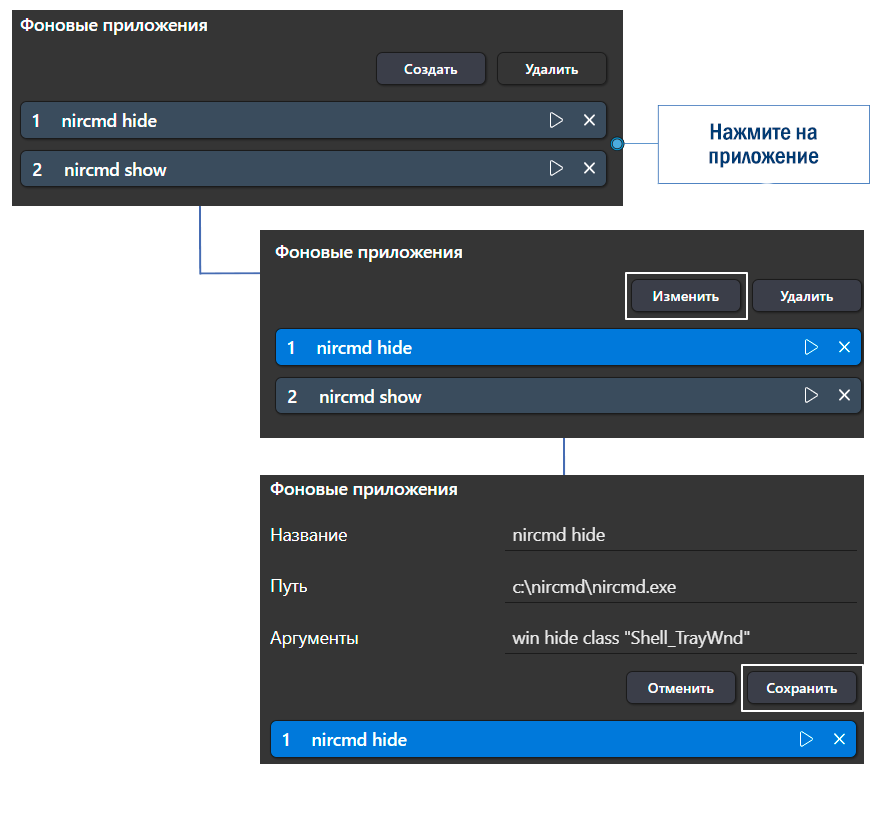

Чтобы изменить настройки фонового приложения:

Нажмите на строку с приложением.
Нажмите на кнопку Изменить.
Внесите изменения и нажмите на кнопку Сохранить.

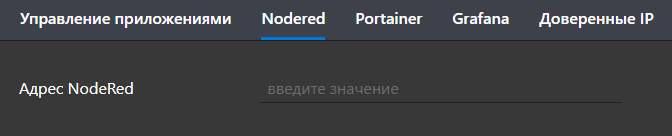

NodeRed

На вкладке NodeRed можно указать адрес подключения к инструменту визуального программирования Node-Red для работы с инструментом Редактор сценариев. Например, с помощью NodeRed можно создать сценарий для управления видеостеной или PTZ-камерой.

Чтобы настроить интеграцию с NodeRed, укажите адрес в поле Адрес NodeRed и нажмите на кнопку Сохранить на панели инструментов.

Portainer

На вкладке Portainer можно добавить подключение для управления контейнерами Docker.

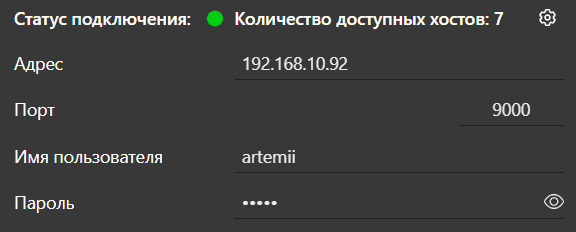

Чтобы добавить подключение, укажите следующие параметры:

Адрес. Укажите адрес сервера, на котором установлен Portainer.
Порт. Укажите порт, на котором работает Portainer.
Имя пользователя и Пароль. Укажите параметры доступа. Для просмотра пароля нажмите на кнопку с изображением глаза. Введите имя и пароль — они соответствуют логину и паролю входа в систему. Нажмите на кнопку Показать.

Нажмите на кнопку Сохранить в панели источников и инструментов.

Статус подключения

	Подключено
	Не подключено

Количество хостов

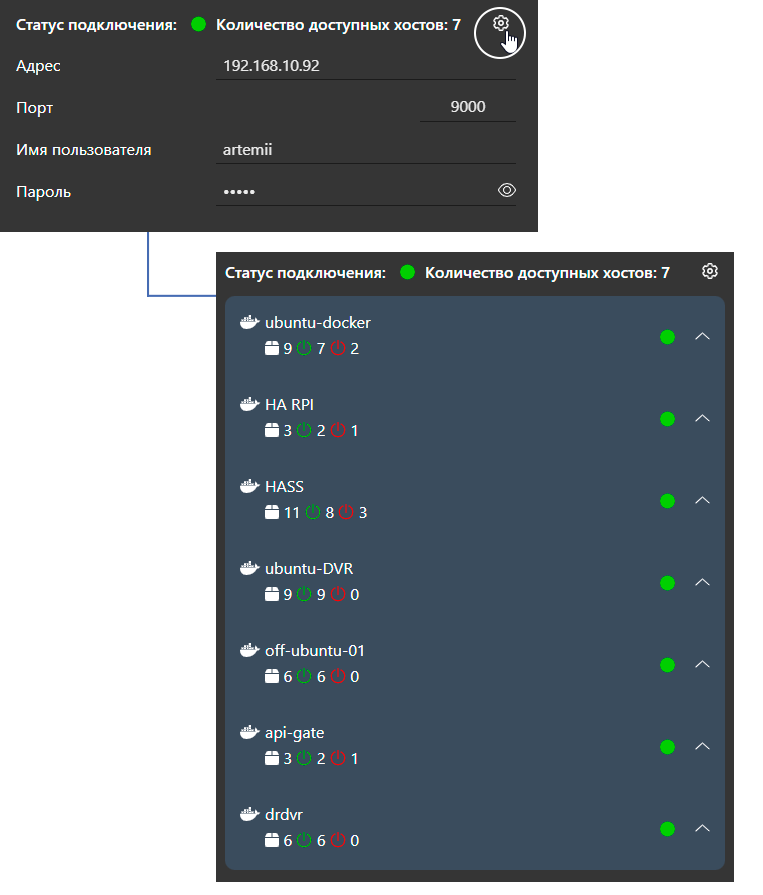

Если параметры подключения указаны верно, то справа от статуса подключения отобразится количество доступных хостов. Чтобы развернуть список, нажмите на шестеренку справа от записи с количеством хостов с активными и неактивными контейнерами.

Кнопка настроек становится доступна только после добавления подключения.

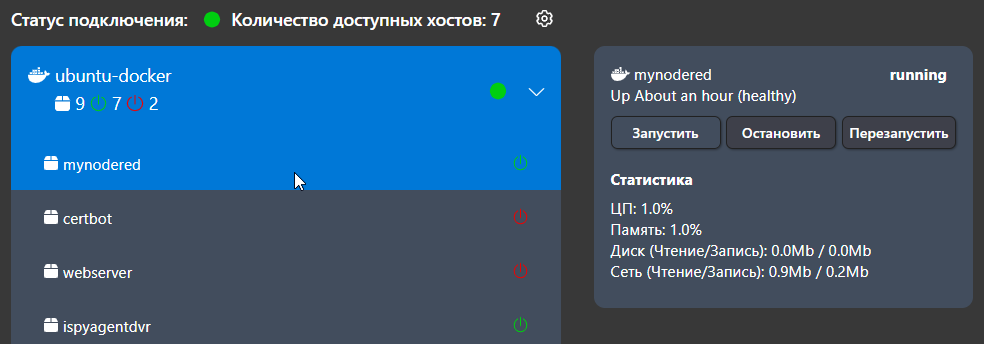

Управление контейнерами

Нажмите на хост — раскроется список доступных контейнеров.
Нажмите на контейнер — справа отобразится меню с кнопками управления и статистикой производительности. Вы можете запустить, остановить или перезапустить контейнер.

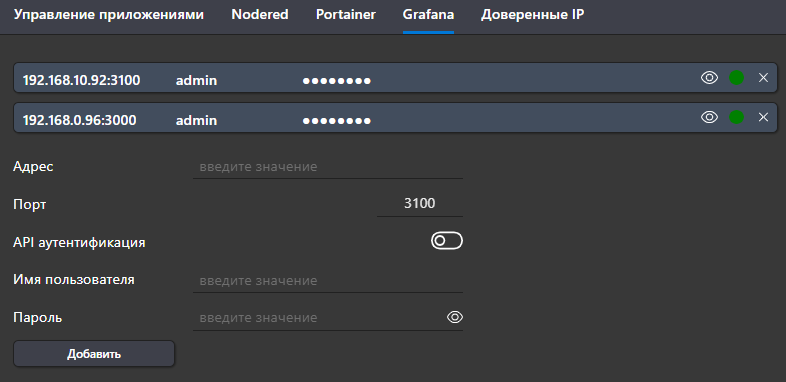

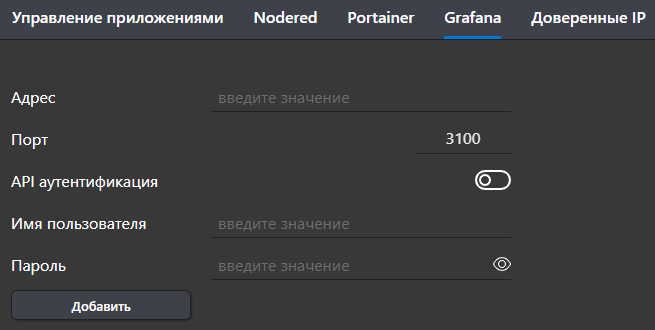

Grafana

На данной вкладке можно указать настройки интеграции с сервером, на котором установлен инструмент Grafana. Данные настройки интеграции необходимы для отображения на видеостене источника Диаграмма.

Для интеграции с Grafana заполните следующие параметры:

Адрес. Укажите адрес сервера, на котором установлен инструмент Grafana.
Порт. Укажите порт подключения к серверу.

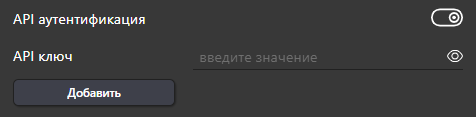

API-аутентификация. Нажмите на кнопку-переключатель, чтобы активировать аутентификацию через API Token. Если параметр активирован, то ниже необходимо будет указать API-ключ. API-ключ необходимо сгенерировать предварительно. Чтобы проверить корректность введенного ключа, нажмите на иконку с изображением глаза. Введите данные своей авторизации. Нажмите на кнопку Показать.
Имя пользователя и Пароль (если не активирован параметр API-аутентификация). Укажите параметры доступа. Для просмотра пароля нажмите на кнопку с изображением глаза. Введите имя и пароль — они соответствуют логину и паролю входа в систему. Нажмите на кнопку Показать.
Нажмите на кнопку Добавить.

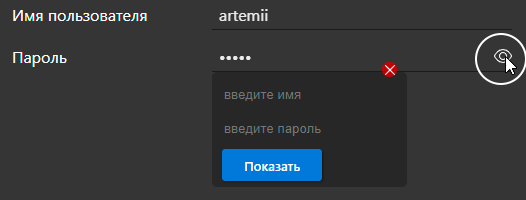

Для просмотра параметров доступа к серверу Grafana нажмите на кнопку с изображением глаза. Введите имя и пароль — они соответствуют логину и паролю входа в систему. Нажмите на кнопку Показать.

Чтобы удалить запись, нажмите на кнопку X.

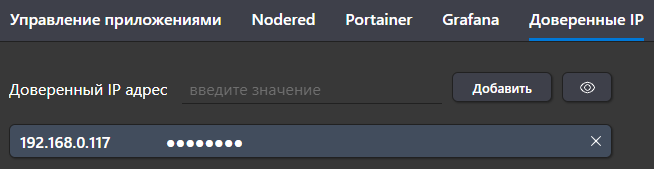

Доверенные IP

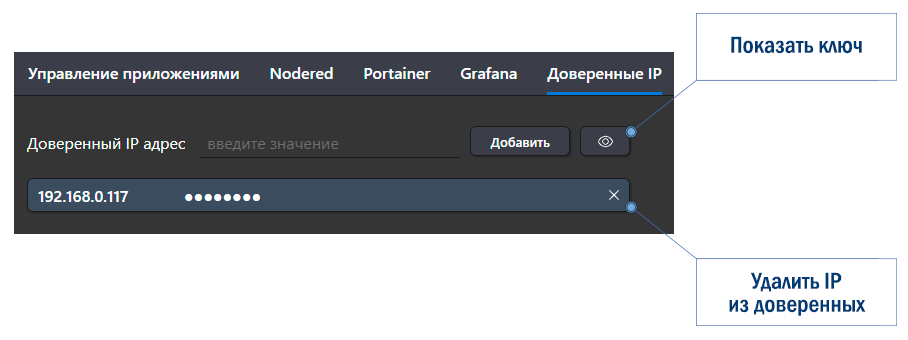

На вкладке Доверенные IP можно создать список доверенных IP-адресов для последующей возможности запуска с них API-запросов на выполнение тех или иных задач (запуск/закрытие шаблона, запуск источника, перезагрузка видеоконтроллера и т. д.).

Для добавления укажите адрес напротив строки Доверенный IP адрес и нажмите на кнопку Добавить. После внесения доверенного IP ему присваивается специализированный ключ, который вы можете скопировать и вставить в дальнейшем в скрипт.

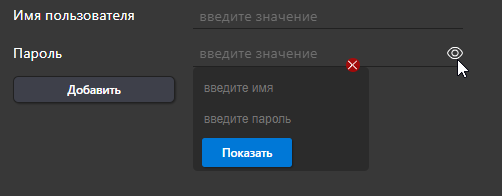

Для просмотра ключа нажмите на кнопку с изображением глаза. Введите имя и пароль — они соответствуют логину и паролю входа в систему. Нажмите на кнопку Показать.

Для удаления IP-адреса из доверенных нажмите напротив него на крестик — x.

Настройки видеостены

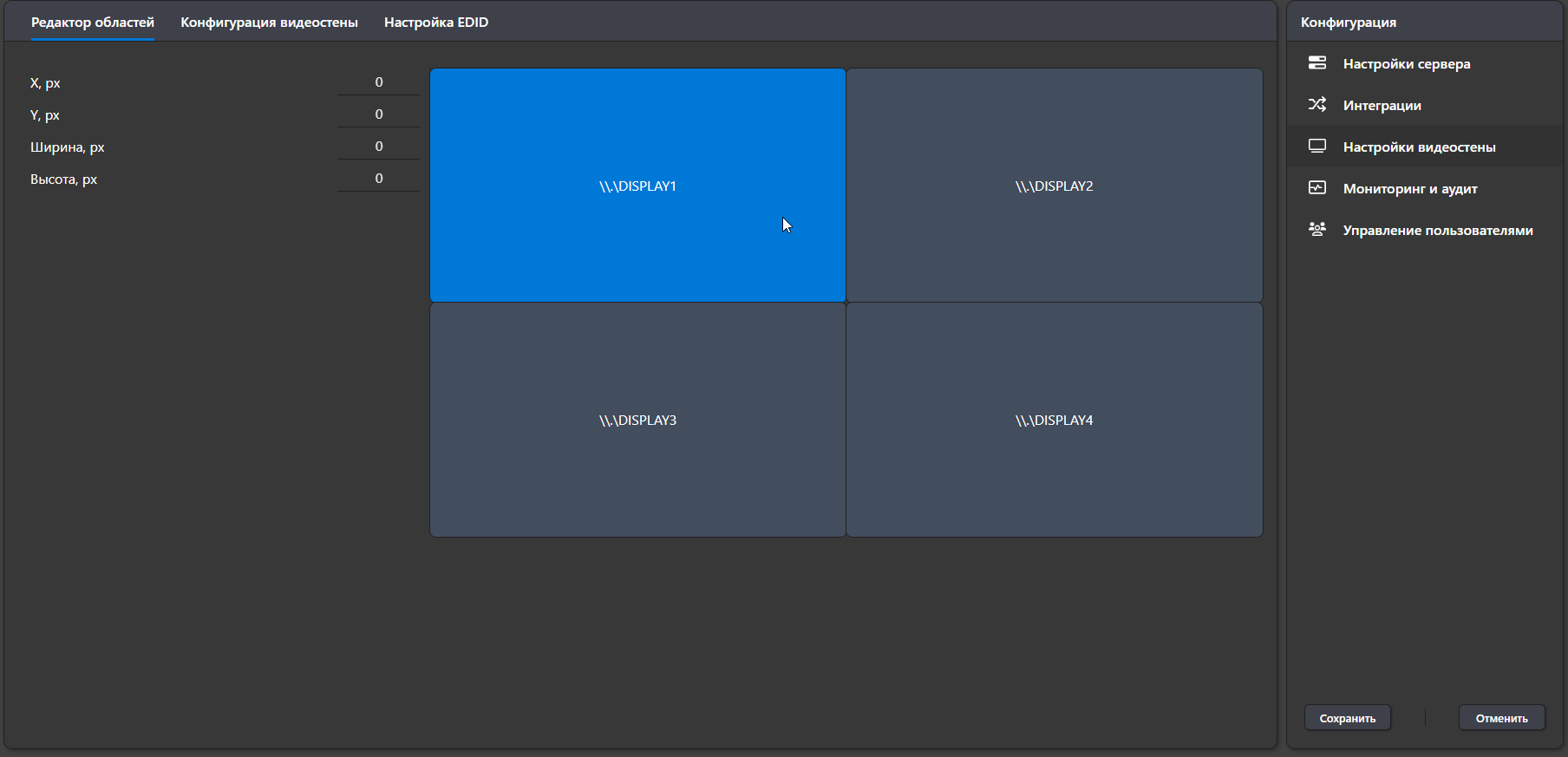

На вкладке Редактор областей отображаются все подключенные к контроллеру дисплеи в виде сохраненных оператором областей. Они расположены в том же разрешении и положении, что и в операционной системе.

Редактор областей

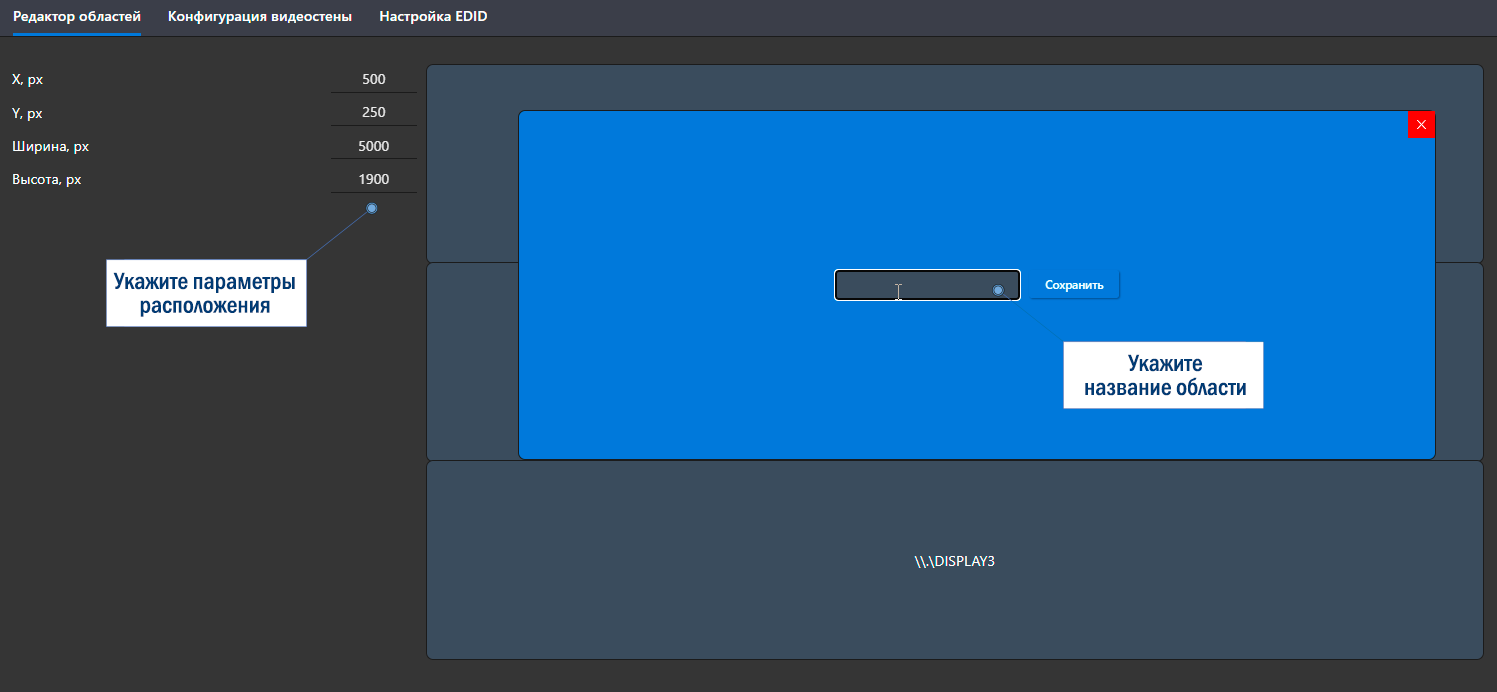

Чтобы добавить область, заполните параметры расположения области по оси X и Y и укажите размер (ширину и высоту). На экране появится область в соответствии с указанными параметрами.
Укажите название области и нажмите на кнопку Сохранить. Область появится в списке областей слева. До сохранения области вы можете отменить ее создание. Для этого нажмите на крестик в красном квадрате.

Чтобы изменения вступили в силу, нажмите на кнопку Сохранить, которая расположена в панели источников и инструментов.

Теперь область можно отобразить на видеостене.

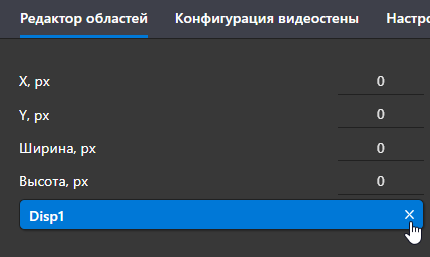

Чтобы удалить и пересоздать область, в списке созданных областей нажмите на крестик справа от ее названия. Нажмите на кнопку Сохранить, чтобы изменения вступили в силу.

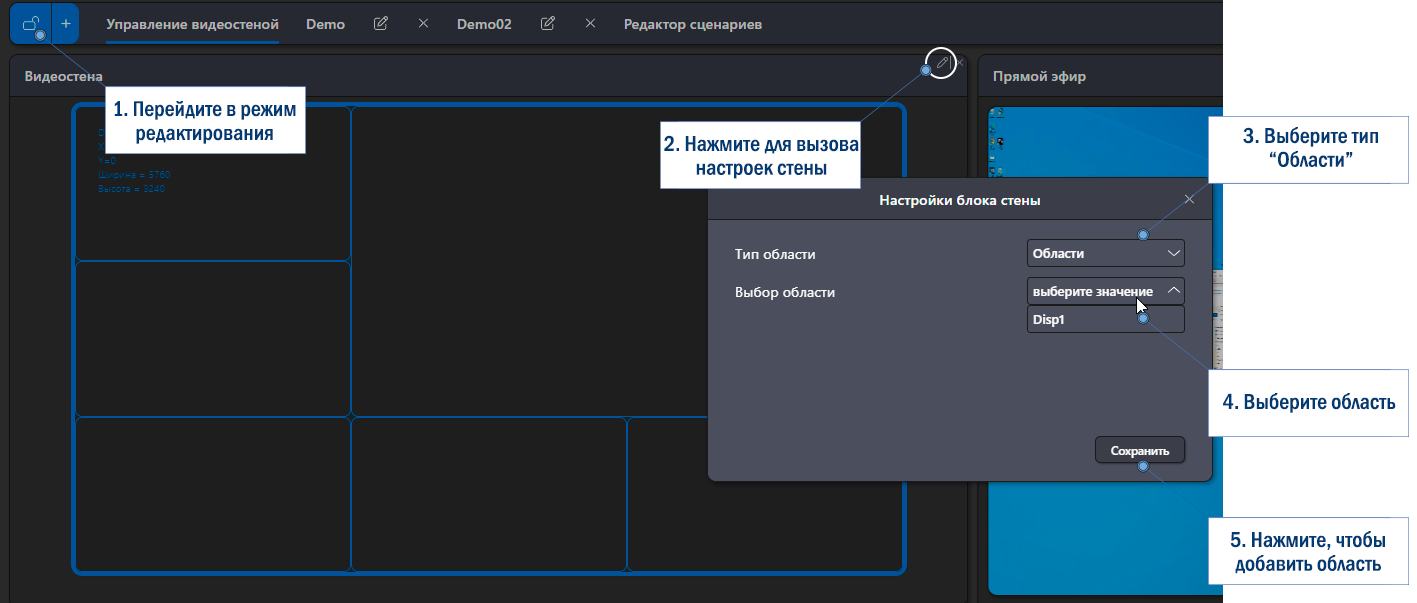

Добавление области на видеостену

Для добавления области на видеостену перейдите в режим редактирования дашборда.

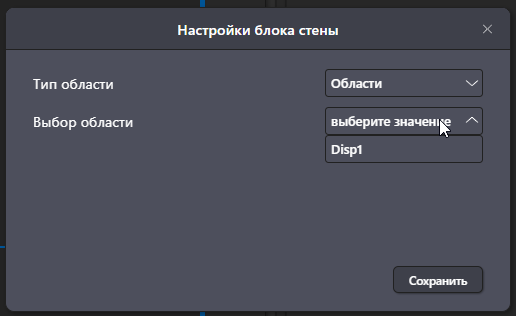

Нажмите на кнопку в виде карандаша в правом верхнем углу виджета с видеостеной.
Напротив параметра Тип области выберите в выпадающем списке значение Области.
В параметре Выбор области выберите в выпадающем списке нужную область.
Нажмите на кнопку Сохранить.

При создании отдельных виджетов областей опорные сетки и шаблоны будут применяться к данным областям. Если у вас есть сохраненный шаблон для одной области, который вы применили на другую область, то он автоматически растянется на конфигурацию новой области. То есть настраивать размеры и расположение виджетов под новую область видеостены не нужно.

Конфигурация видеостены

Чтобы подключиться к настройкам видеостены, необходимо предварительно указать путь к MultiMonitor Tool в разделе Конфигурация контроллера — Интеграции.

Настройка EDID

Чтобы подключиться к настройкам EDID, необходимо предварительно указать путь к MultiMonitor Tool в разделе Конфигурация контроллера — Интеграции.

Мониторинг и аудит

Отображает краткую информацию по мониторингу видеоконтроллера и состоит из трех блоков: Мониторинг ресурсов контроллера, Настройки мониторинга и Журнал аудита.

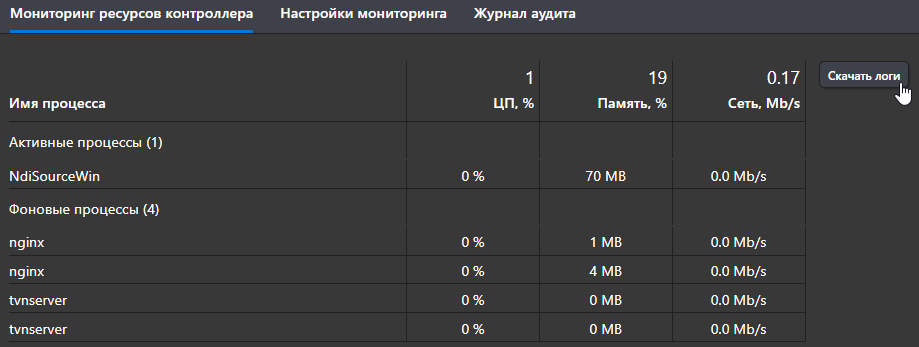

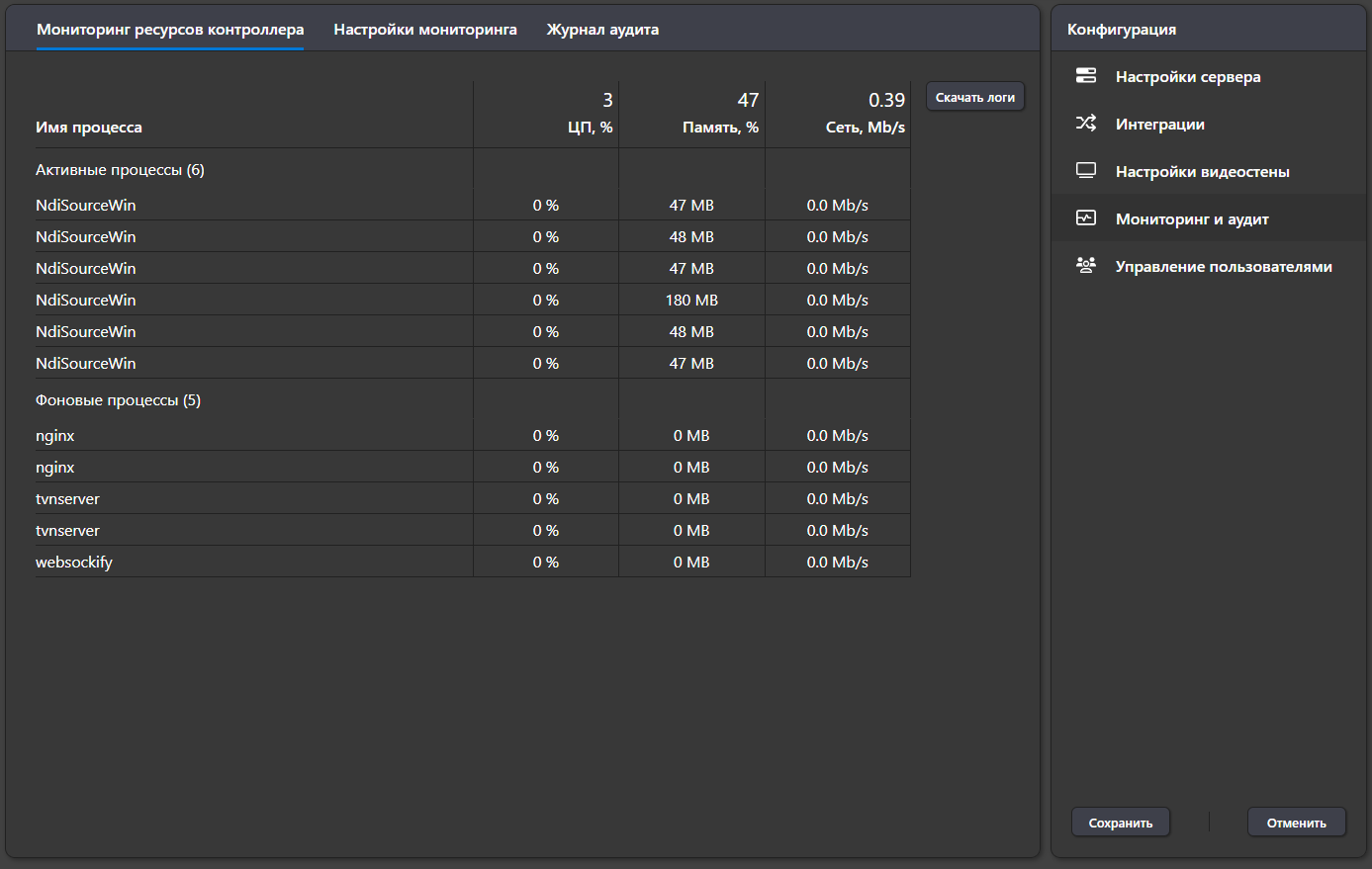

Мониторинг ресурсов контроллера

Здесь вы можете скачать логи работы вашего приложения за день для дальнейшего просмотра и проверки ПО MWCC на ошибки. Для этого нажмите на кнопку Скачать логи. Файл будет загружен на ваш ПК в формате .log. Открыть его можно любым текстовым редактором, который поддерживает данный формат (Notepad, AkelPad и т. п.).

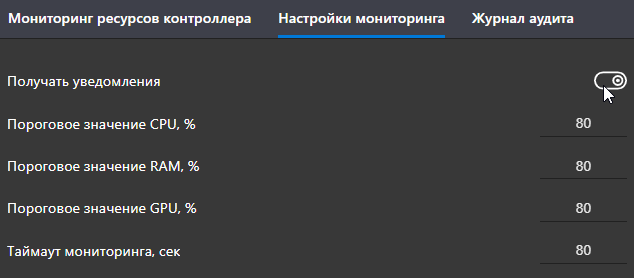

Настройки мониторинга

Нажмите на кнопку-переключатель напротив параметра Получать уведомления, чтобы активировать показ уведомлений о достижении порогового значения. По умолчанию
Пороговое значение CPU, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке процессора. Параметр измеряется в процентах.
Пороговое значение RAM, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке оперативной памяти. Параметр измеряется в процентах.
Пороговое значение GPU, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке видеокарты. Параметр измеряется в процентах.
Таймаут мониторинга, сек. Данный параметр задает значение, при превышении которого система начинает выводить оператору сообщение о критической нагрузке того или иного компонента видеоконтроллера.
Логирование мониторинга. Поставьте галочку напротив данного параметра, чтобы вести логирование мониторинга ресурсов видеоконтроллера.

При достижении пороговых значений (по умолчанию >80% загрузки) программное обеспечение отображает всплывающие подсказки оператору по загрузке того или иного устройства.

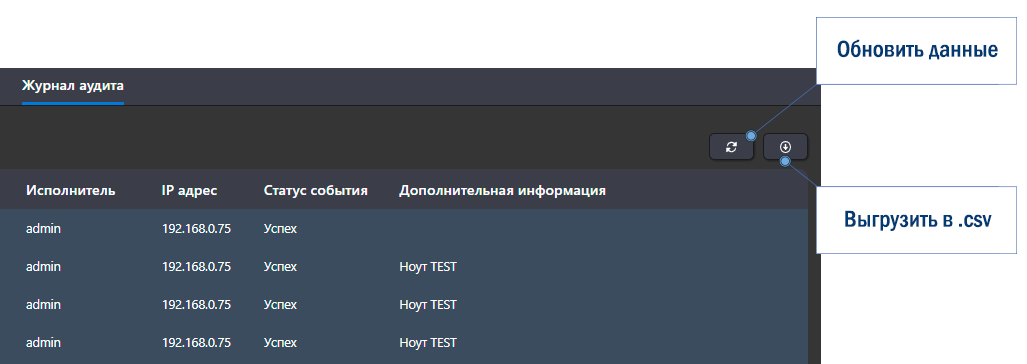

Журнал аудита

На вкладке Журнал аудита ведется запись истории событий в приложении. Чтобы обновить данные в таблице, нажмите на кнопку обновления. Чтобы скачать историю событий, нажмите на кнопку загрузки. Документ будет загружен в формате .csv.

Управление пользователями

На вкладке Управление пользователями администратор может добавлять, изменять и удалять пользователей и группы пользователей, а также разрешать/запрещать к просмотру/управлению пользователям/группам пользователей инструменты или источники.

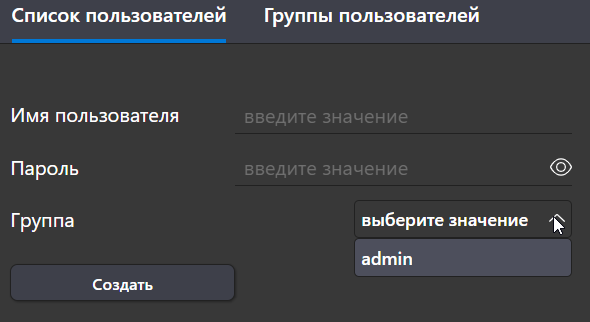

Список пользователей

В данном блоке представлен список всех добавленных пользователей в вашем приложении. Также здесь можно добавить нового пользователя.

Обратите внимание, что перед добавлением нового пользователя необходимо заранее создать группу.

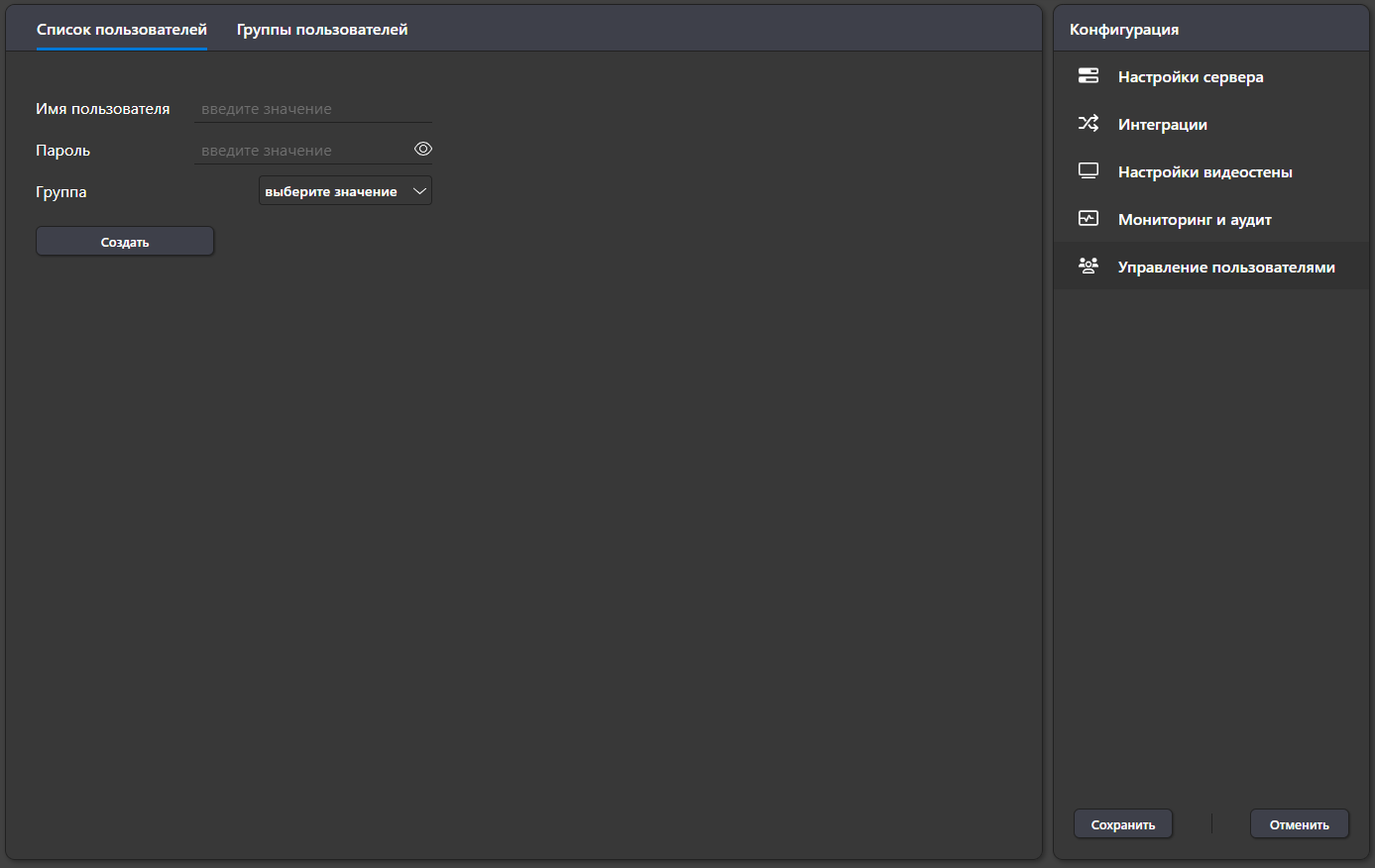

Для создания пользователя заполните форму:

Укажите имя пользователя. Строго на латинице. Например, Kirill.
Назначьте пользователю пароль для входа в приложение. Чтобы проверить корректность введенного пароля, нажмите на иконку с изображением глаза. Введите данные своей авторизации. Нажмите Показать.
В выпадающем списке выберите группу. Параметр обязателен для заполнения.
Нажмите на кнопку Создать.

Новый пользователь будет добавлен в конец списка.

Чтобы изменить данные пользователя, выберите его в списке — нажмите левой кнопкой мыши. В форме ниже внесите изменения и нажмите на кнопку Изменить.

Для удаления пользователя нажмите на крестик (x) напротив его имени.

Группы пользователей

Здесь вы можете добавить или отредактировать настройки групп пользователей. Отображение разрешений будет зависеть от выбранной группы.

Группа admin идет по умолчанию. В отличие от других групп, у пользователей из этой группы есть доступ ко всем дашбордам. Удалить группу нельзя.

Для создания группы:

Напротив поля Группа введите название.
Нажмите на кнопку Создать группу.

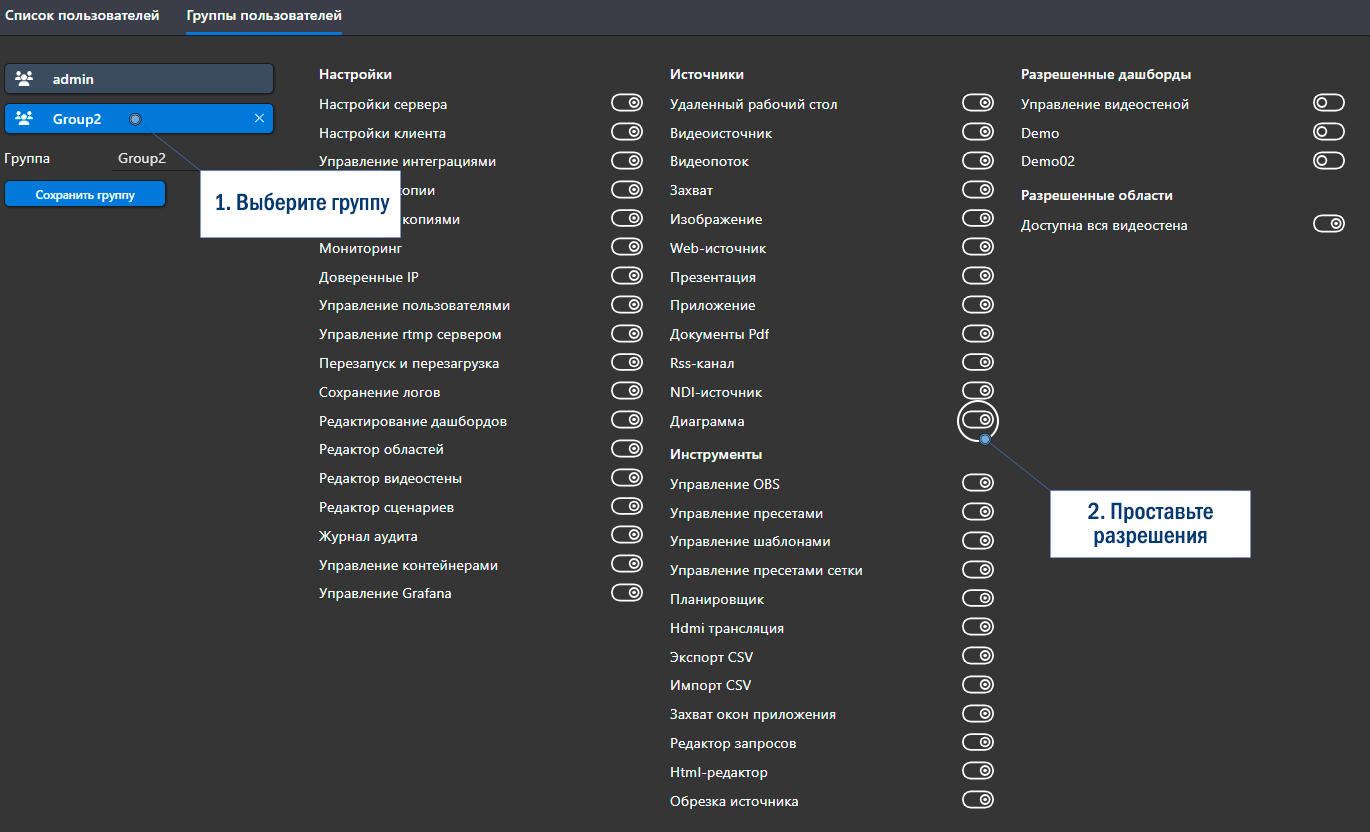

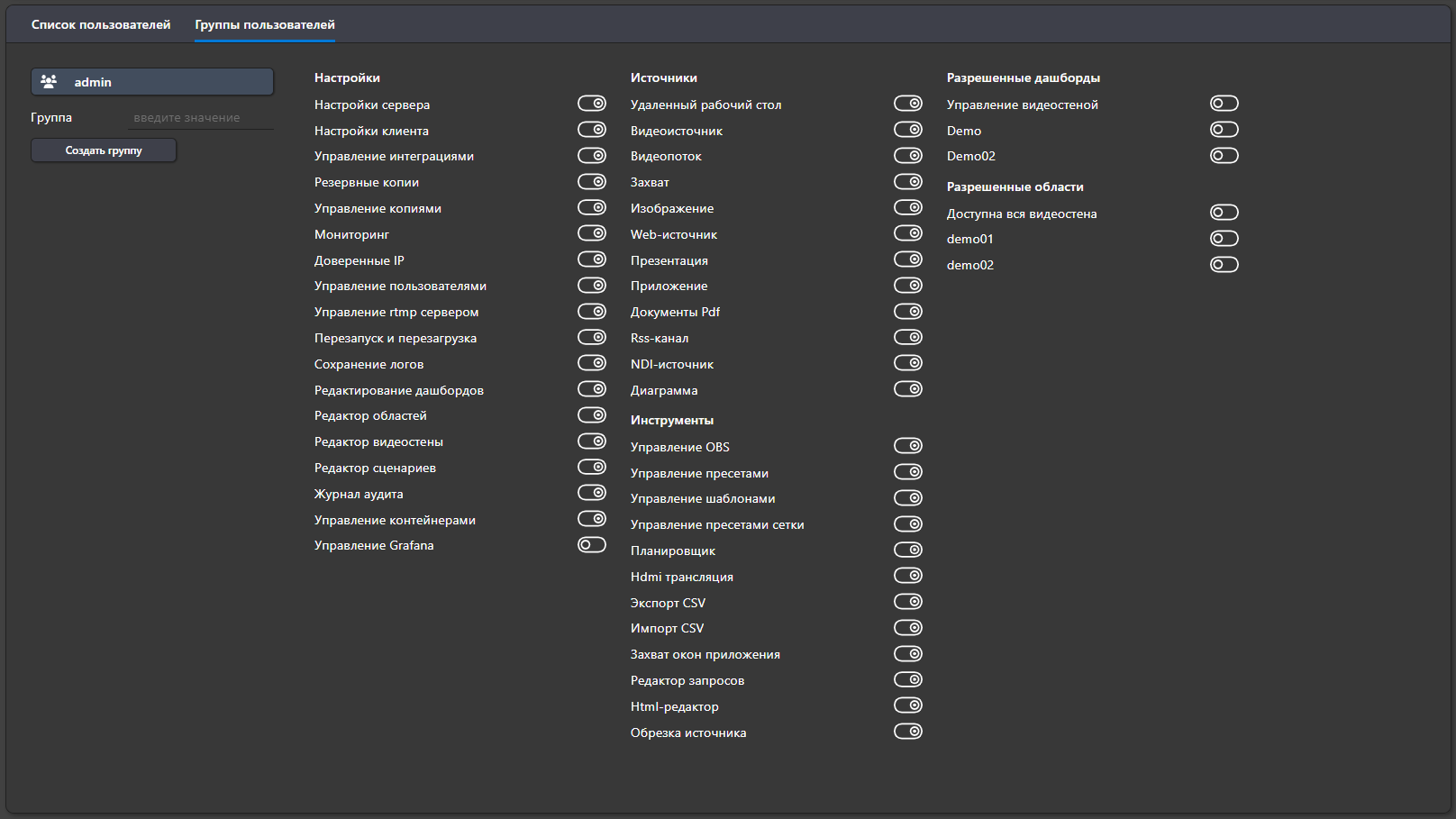

У каждой группы вы можете назначить разрешения пользователям, которые могут просматривать и управлять инструментами, источниками, дашбордами. Для этого:

Нажмите на нужную группу в списке.
Справа проставьте разрешения напротив нужных параметров. Для этого нажмите на кнопку-переключатель для активации или деактивации разрешения.

В блоке Разрешения проставьте галочки напротив доступов к инструментам, источникам и дашбордам. Нажмите на кнопку Сохранить группу.

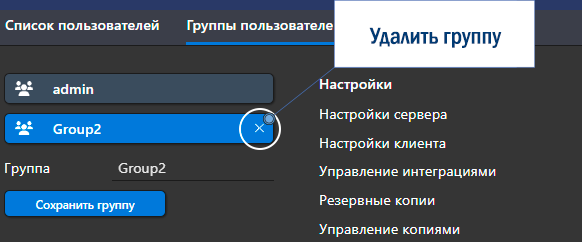

Для удаления группы нажмите на крестик (x) напротив нее.

Обратите внимание, что удаление группы возможно только после удаления всех пользователей, которые были привязаны к этой группе. Удалить группу admin нельзя.
