Конфигурация

Создано: Варлаам Глотов, Изменено Пн, 24 Мар на 1:19 PM по Варлаам Глотов

СОДЕРЖАНИЕ

Общие настройки
Сервер
Клиент
- Настройки клиента
- Цветовые схемы
  - Функциональные кнопки
Редактор областей
- Настройки клиента
- Цветовые схемы
  - Функциональные кнопки
Мониторинг
- Мониторинг ресурсов контроллера
- Настройки мониторинга
Доверенные IP
Управление пользователями
- Список пользователей
- Группы пользователей
Управление RTMP-сервером
Управление АРМ

Общие настройки

Создавайте в редакторе запросов кнопки для управления внешними устройствами через API. Например, это может быть кнопка, которая включает/выключает видеостену или камеру.

Есть три типа кнопок: Кнопка, Выключатель и Слайдер. У каждой есть свой набор действий, количество команд и параметров:

Кнопка. Выполняет одно действие. В списке пресетов отображается с пиктограммой и надписью «Кнопка».
Выключатель. Выполняет одно из двух указанных действий в зависимости от состояния. В списке пресетов отображается с пиктограммой и надписью «Выключатель».
Слайдер. Выполняет действие на изменение значения. В списке пресетов отображается с пиктограммой и надписью «Слайдер».

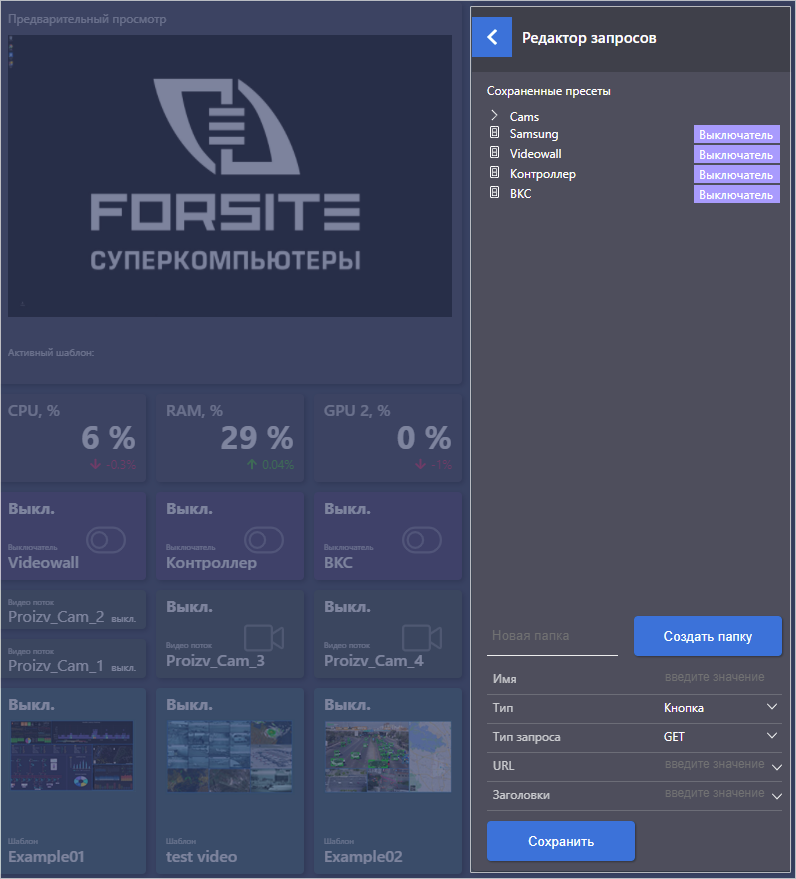

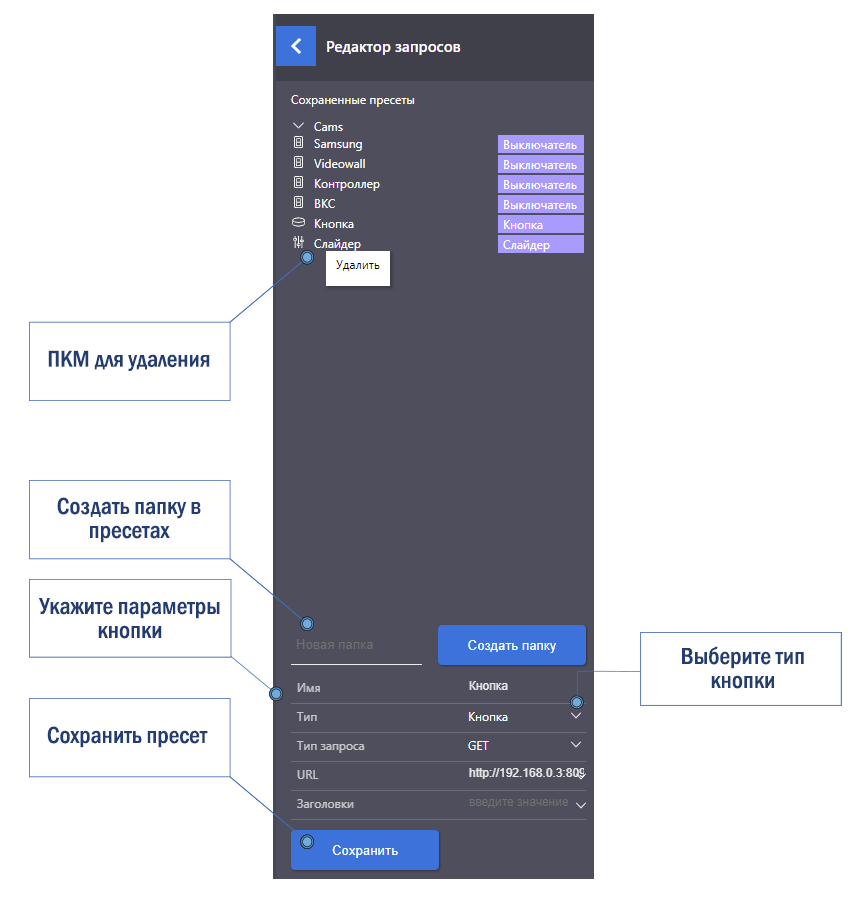

Для добавления кнопки перейдите в редактор запросов. Заполните форму, которая расположена внизу:

Укажите название кнопки в поле Имя. Оно будет отображаться в списке сохраненных пресетов и на виджете кнопки при добавлении на дашборд.
В выпадающем списке выберите тип кнопки.
Выберите в выпадающем списке тип запроса: GET, POST, PUT или DELETE.
Укажите URL на адрес точки входа в API с параметрами запроса. Для кнопки типа Слайдер вместо устанавливаемого значения в URL прописывается ключевое слово VALUE. Пример: http://192.168.0.3:8090/api/volume?level=VALUE&apiKey=VEANAOAW
В поле ниже укажите заголовки запроса.
Если данные запрашиваются методом POST или PUT, то под полем с заголовками появится поле Тело запроса. В нем вы можете указать информацию в формате JSON, необходимую для создания или изменения объекта.

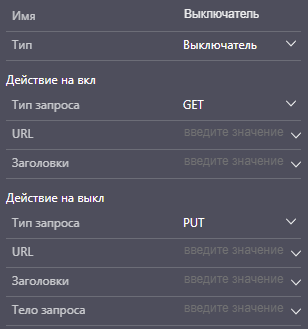

Если выбрана кнопка типа Выключатель, то для нее необходимо заполнить указанные выше параметры для двух действий — на вкл. и выкл.

Нажмите на кнопку Сохранить.

Для добавления кнопки на дашборд перейдите в режим редактирования и перетащите кнопку из сохраненного списка пресетов на дашборд.

Для удаления кнопки из пресетов нажмите на нее правой кнопкой мыши и нажмите на кнопку Удалить.

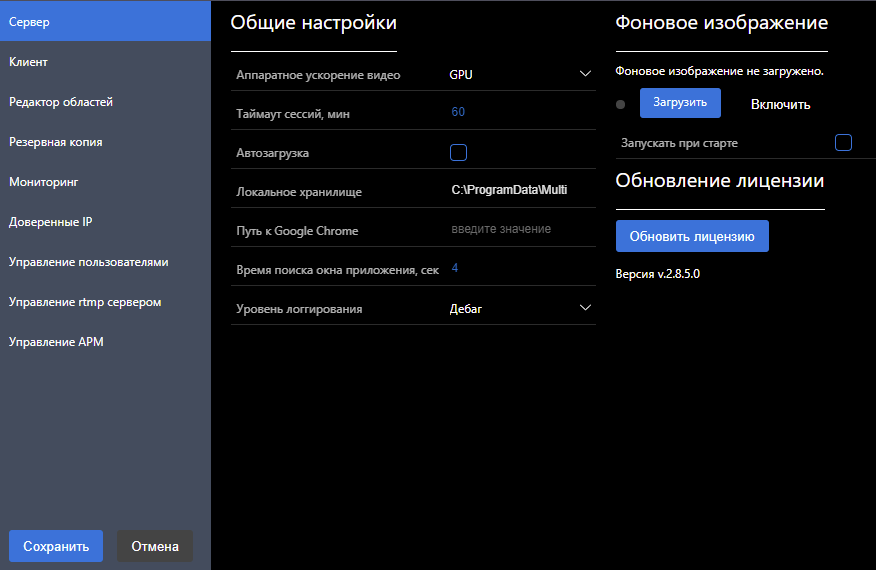

Сервер

Здесь представлены общие настройки сервера, фоновое изображение, обновление лицензии и настройки полиэкрана.

Общие настройки

Параметр Аппаратное ускорение видеоплеера.В выпадающем меню выберите один из трех вариантов:
1. Нет (без ускорения) — при выборе данного параметра для декодирования и аппаратного ускорения используются процессорные мощности.
2. GPU — при выборе данного параметра для аппаратного ускорения видеоплеера используется процессоры видеокарт (если применимо).
3. NVENC — при выборе данного параметра для аппаратного ускорения видеоплеера используется специализированные процессоры видеокарт (если применимо).
Параметр Таймаут сессий, мин. Измеряется в минутах. Вы можете выставить время, после которого сессия неактивного пользователя будет прервана. После этого пользователю необходимо будет снова войти в систему, используя логин и пароль.
Параметр Автозагрузка. Поставьте галочку для автоматического запуска серверной части при включении видеоконтроллера.
Параметр Локальное хранилище. Папка, в которую будут сохраняться файлы. По умолчанию стоит путь C:\ProgramData\MultiWall\Storage. Вы можете выбрать другой путь сохранения файлов.
Параметр Путь к Google Chrome. По умолчанию: C:\Program Files (x86)\Google\Chrome\Application\chrome.exe. Вы можете выбрать другой путь, если Google Chrome установлен не в папку по умолчанию.
Параметр Время поиска окна для приложения, сек. Здесь вы задаете время поиска приложения при его запуске через ПО MWCC. Чем больше установлено время, тем дольше MWCC будет ждать запуска приложения.
Параметр Поддержка нескольких мониторов. Поставьте галочку, если вы используете несколько сгруппированных в единый полиэкран мониторов.
Параметр Уровень логгирования. Вы можете выбрать в выпадающем списке режим логгирования для того, чтобы посмотреть и записать те или иные виды ошибок: Дебаг, Инфо, Ошибки.

Фоновое изображение

При нажатии на кнопку Загрузить вы можете загрузить любое изображение в формате .jpg, .png для того, чтобы впоследствии использовать его как фоновое изображение. Кнопка Выключить отключает фоновое изображение.

После установки фонового изображения вы сможете запускать загруженное изображение при старте MWCC — для этого под кнопками поставьте галочку напротив пункта Запускать при старте.

Обновление лицензии

Кнопка Обновить лицензию сбрасывает текущую лицензию для выписки новой лицензии с новым функционалом. Под кнопкой указана текущая версия приложения.

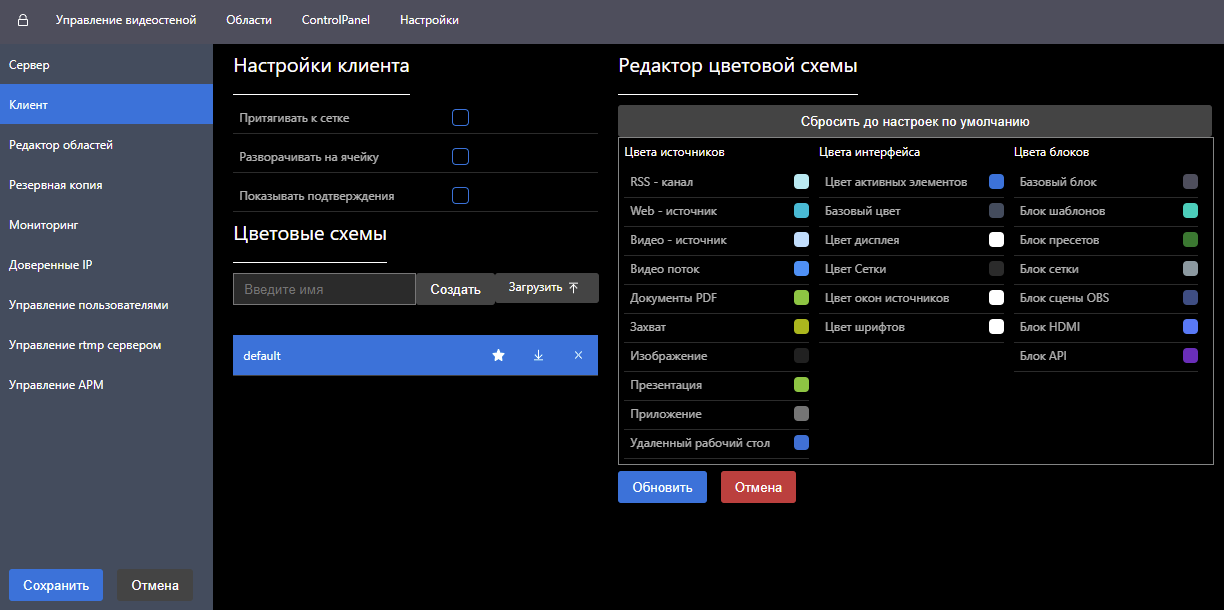

Клиент

Здесь можно настроить цветовую схему интерфейса приложения, а также назначить визуальные настройки других элементов.

Настройки клиента

Параметр Притягивать к сетке. Поставьте галочку, чтобы разрешить притягивание окон источника к сетке. В этом случае не понадобится вручную выравнивать положение окна источника.
Параметр Разворачивать на ячейку. Поставьте галочку, чтобы разрешить разворачивать окно источника в рамках ячейки сетки.
Параметр Показывать подтверждения. Установите галочку, чтобы система каждый раз спрашивала вас при закрытии уведомления.

Цветовые схемы

В блоке Цветовые схемы можно выбрать цвет фона для каждого из предлагаемых источников из имеющейся палитры цветов, а также изменить цвета интерфейса по своему усмотрению.

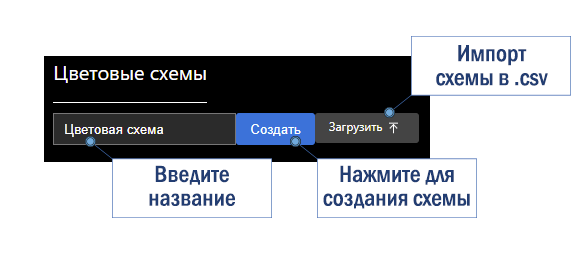

Для создания цветовой схемы необходимо ввести имя в строку и нажать на кнопку Создать. Также вы можете как экспортировать (сохранить) настроенную цветовую схему в файл, так и импортировать — загрузить ее из файла в формате .csv.

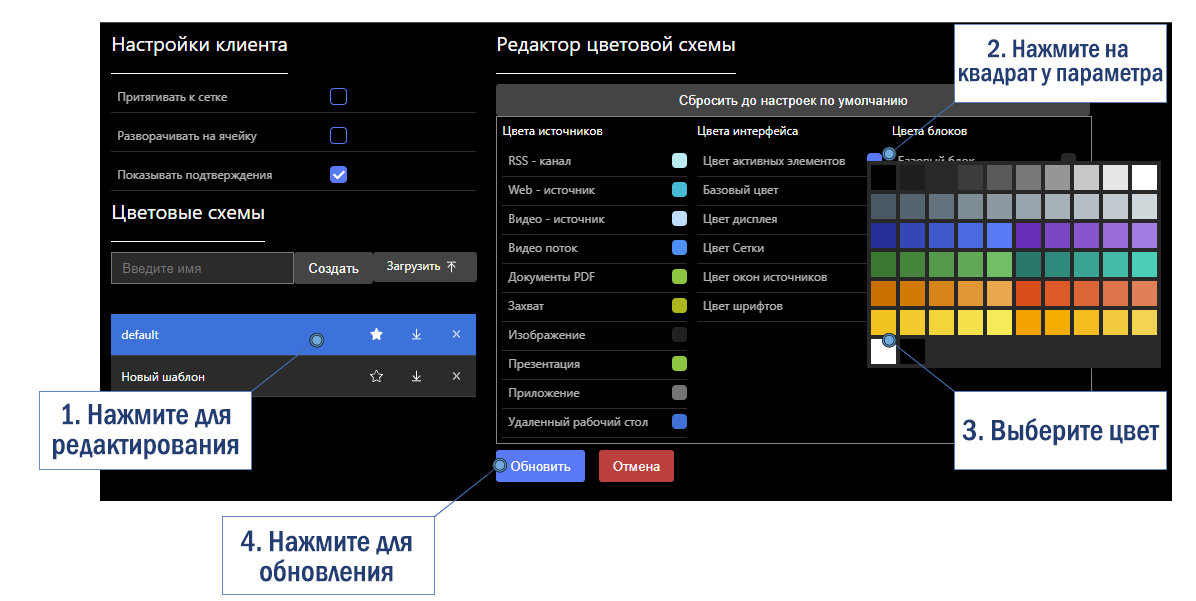

Для редактирования цветовой схемы по умолчанию нажмите на блок default. Справа появится редактор цветовой схемы:

Цвета источников. Здесь вы можете назначить цвета у окон источников на видеостене. Для этого напротив каждого названия источника нажмите на цветной квадрат. В выпадающей палитре выберите нужный цвет.
Цвета интерфейса. Выберите цвета активных элементов, базовый цвет рабочей области и других элементов приложения. Для этого напротив каждого названия источника нажмите на цветной квадрат. В выпадающей палитре выберите нужный цвет.
Цвета блоков. Здесь вы можете настроить цвет отображения границ блоков: шаблонов, пресетов, сетки, сцен OBS и HDMI, а также базового блока.

После внесения изменений в цветовую схему приложения нажмите на кнопку Обновить.

После сохранения вы можете сбросить внесенные изменения до первоначальных. Для этого над таблицей схем нажмите на кнопку Сбросить до настроек по умолчанию.

Функциональные кнопки

	Означает, что схема используется в данный момент.
	Цветовая схема не используется. Нажмите, чтобы использовать эту схему.
	Экспортировать цветовую схему. Схема будет загружена на ПК в формате .csv.
	Удалить цветовую схему.

Редактор областей

Настройки клиента

Параметр Притягивать к сетке. Поставьте галочку, чтобы разрешить притягивание окон источника к сетке. В этом случае не понадобится вручную выравнивать положение окна источника.
Параметр Разворачивать на ячейку. Поставьте галочку, чтобы разрешить разворачивать окно источника в рамках ячейки сетки.
Параметр Показывать подтверждения. Установите галочку, чтобы система каждый раз спрашивала вас при закрытии уведомления.

Цветовые схемы

Цвета источников. Здесь вы можете назначить цвета у окон источников на видеостене. Для этого напротив каждого названия источника нажмите на цветной квадрат. В выпадающей палитре выберите нужный цвет.
Цвета интерфейса. Выберите цвета активных элементов, базовый цвет рабочей области и других элементов приложения. Для этого напротив каждого названия источника нажмите на цветной квадрат. В выпадающей палитре выберите нужный цвет.
Цвета блоков. Здесь вы можете настроить цвет отображения границ блоков: шаблонов, пресетов, сетки, сцен OBS и HDMI, а также базового блока.

После внесения изменений в цветовую схему приложения нажмите на кнопку Обновить.

Функциональные кнопки

	Означает, что схема используется в данный момент.
	Цветовая схема не используется. Нажмите, чтобы использовать эту схему.
	Экспортировать цветовую схему. Схема будет загружена на ПК в формате .csv.
	Удалить цветовую схему.

Мониторинг

Отображает краткую информацию по мониторингу видеоконтроллера и состоит из двух блоков: Мониторинг ресурсов контроллера и Настройки мониторинга.

Мониторинг ресурсов контроллера

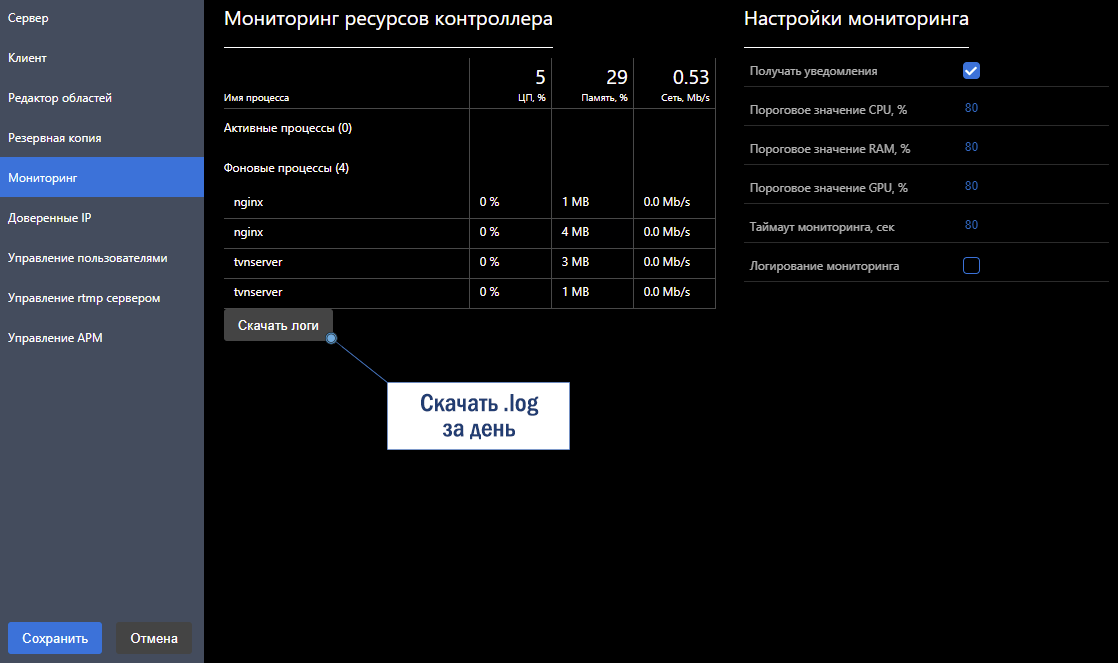

Здесь вы можете скачать логи работы вашего приложения за день для дальнейшего просмотра и проверки ПО MWCC на ошибки. Файл будет загружен на ваш ПК в формате .log. Открыть его можно любым текстовым редактором, который поддерживает данный формат (Notepad, AkelPad и т. п.).

Настройки мониторинга

Поставьте галочку напротив параметра Получать уведомления, чтобы ПО показывало уведомление о достижении порогового значения.
Параметр Пороговое значение CPU, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке процессора. Параметр измеряется в процентах.
Параметр Пороговое значение RAM, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке оперативной памяти. Параметр измеряется в процентах.
Параметр Пороговое значение GPU, %. Вы можете задать порог в цифровом значении от 0 до 100, при котором на экране оператора будет выводиться всплывающее сообщение о критической загрузке видеокарты. Параметр измеряется в процентах.
Параметр Таймаут мониторинга, сек. Данный параметр задает значение, при превышении которого система начинает выводить оператору сообщение о критической нагрузке того или иного компонента видеоконтроллера.

При достижении пороговых значений (по умолчанию > 75% загрузки) программное обеспечение отображает всплывающие подсказки оператору по загрузке того или иного устройства.

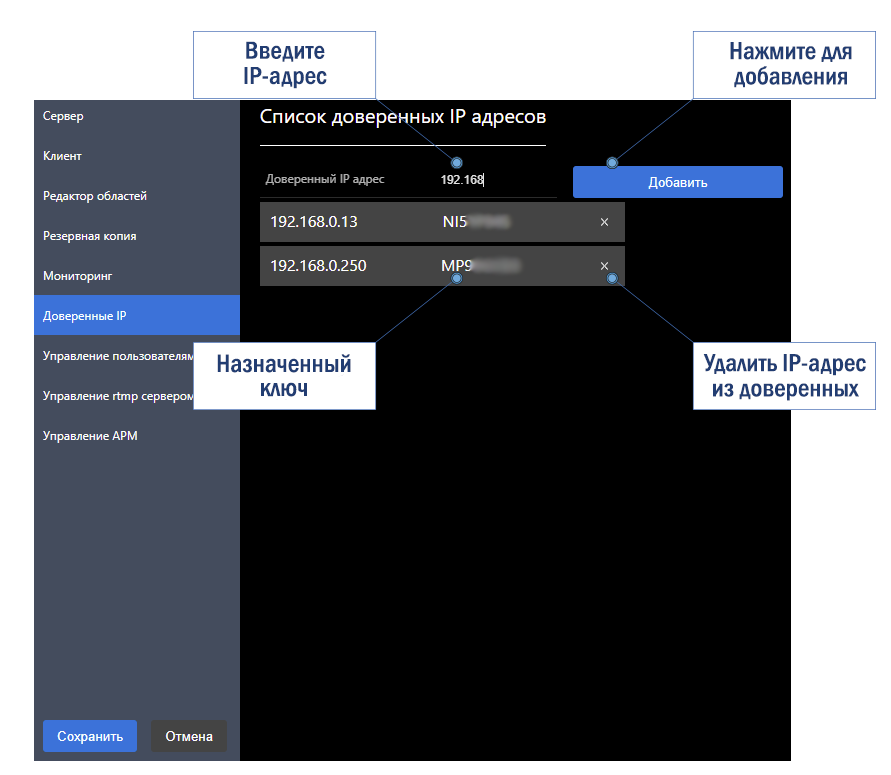

Доверенные IP

В данном разделе можно создать список доверенных IP-адресов для последующей возможности запуска с них API-запросов на выполнение тех или иных задач (запуск/закрытие шаблона, запуск источника, перезагрузка видеоконтроллера и т. д.).

Для добавления укажите адрес напротив строки Доверенный IP-адрес и нажмите на кнопку Добавить. После внесения доверенного IP ему присваивается специализированный ключ, который вы можете скопировать и вставить в дальнейшем в скрипт.

Для удаления IP-адреса из доверенных нажмите напротив него крестик — x.

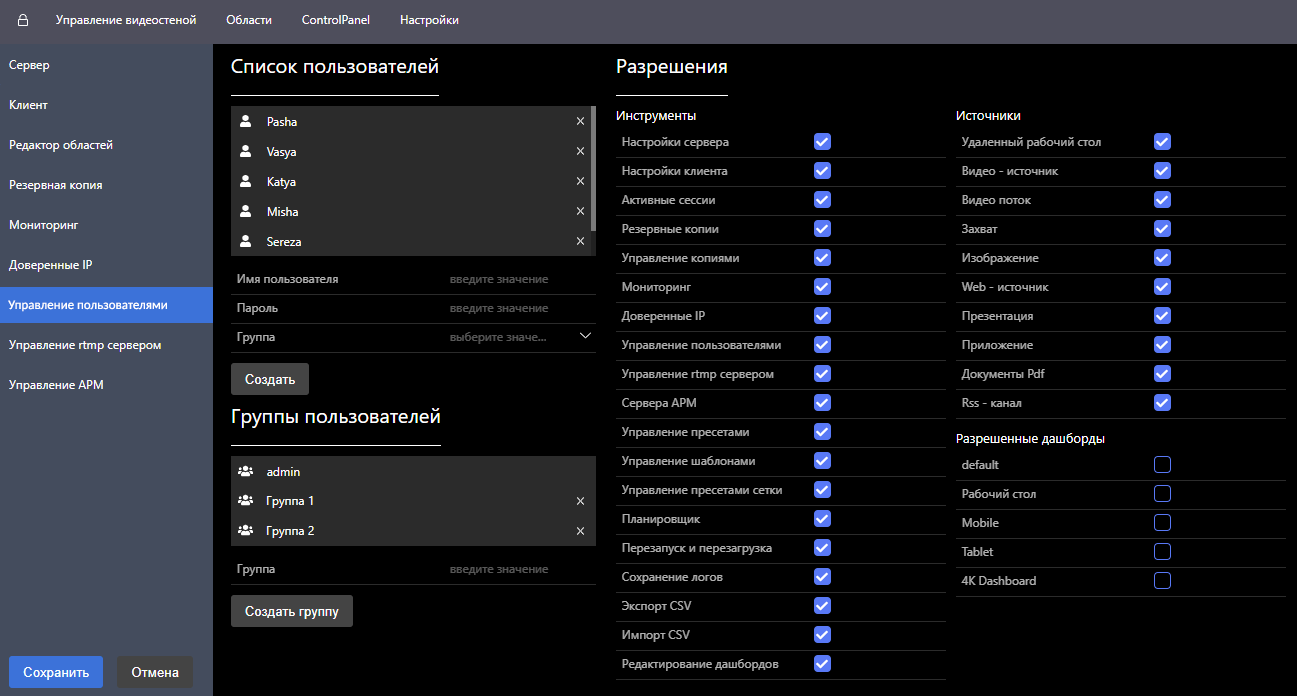

Управление пользователями

Раздел позволяет администратору добавлять, изменять и удалять пользователей и группы пользователей, а также разрешать/запрещать к просмотру/управлению пользователям/группам пользователей инструменты или источники.

Список пользователей

В данном блоке представлен список всех добавленных пользователей в вашем приложении. Также здесь можно добавить нового пользователя.

Обратите внимание, что перед добавлением нового пользователя необходимо заранее создать группу.

Для создания пользователя заполните форму под списком:

Укажите имя пользователя. Строго на латинице. Например, Kirill.
Назначьте пользователю пароль для входа в приложение.
В выпадающем списке выберите группу.
Нажмите на кнопку Создать.

Новый пользователь будет добавлен в конец списка.

Чтобы изменить данные пользователя, выберите его в списке — нажмите левой кнопкой мыши. В форме ниже внесите изменения и нажмите на кнопку Изменить.

Для удаления пользователя нажмите на крестик (x) напротив его имени.

Группы пользователей

Здесь вы можете добавить или отредактировать настройки групп пользователей. Отображение разрешений, которые находятся в блоке справа, будет зависеть от выбранной группы.

Группа admin идет по умолчанию. В отличие от других групп, у пользователей из этой группы есть доступ ко всем дашбордам. Удалить группу нельзя.

Для создания группы:

Напротив поля Группа введите название.
Нажмите на кнопку Создать группу.

Теперь вы можете настроить разрешения у созданной группы. Для этого нажмите на нее в списке групп. Проставьте галочки напротив нужных параметров. Здесь вы можете назначить разрешения группам пользователей, которые могут просматривать и управлять инструментами, источниками, дашбордами.

В блоке Разрешения проставьте галочки напротив доступов к инструментам, источникам и дашбордам. Нажмите на кнопку Сохранить группу.

Для удаления группы нажмите на крестик (x) напротив нее.

Обратите внимание, что удаление группы возможно только после удаления всех пользователей, которые были привязаны к этой группе.

Управление RTMP-сервером

На видеоконтроллере возможен запуск RTMP-сервера для получения RTMP-потоков (как источников сигнала). Сервер RTMP является отдельной службой. Его можно запустить, остановить или применить с помощью соответствующих кнопок в разделе.

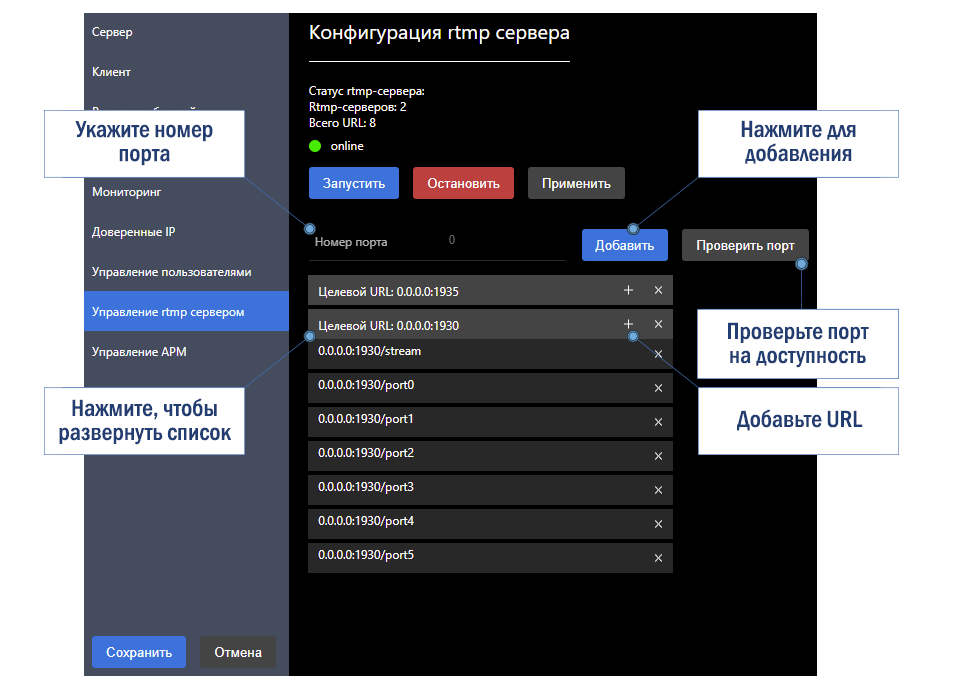

Перед добавлением порта RTMP его необходимо проверить на доступность. Для этого введите в поле Номер порта необходимый номер и нажмите на кнопку Проверить порт. После того как система скажет, что порт свободен, его можно добавить.

После добавления порт появится в списке с названием Целевой URL:0.0.0.0:xxxx, где xxxx – номер порта, который вы задали, а 0.0.0.0 – IP-адрес видеоконтроллера.

У каждого порта можно указать свой URL. Для этого нажмите на кнопку плюс (+). Появится строка, в которой необходимо указать URL. Далее нажмите на кнопку Добавить.

Чтобы просмотреть список добавленных URL, нажмите на строку с добавленным портом.

В дальнейшем вы можете удалять или добавлять необходимое количество портов под свои задачи.

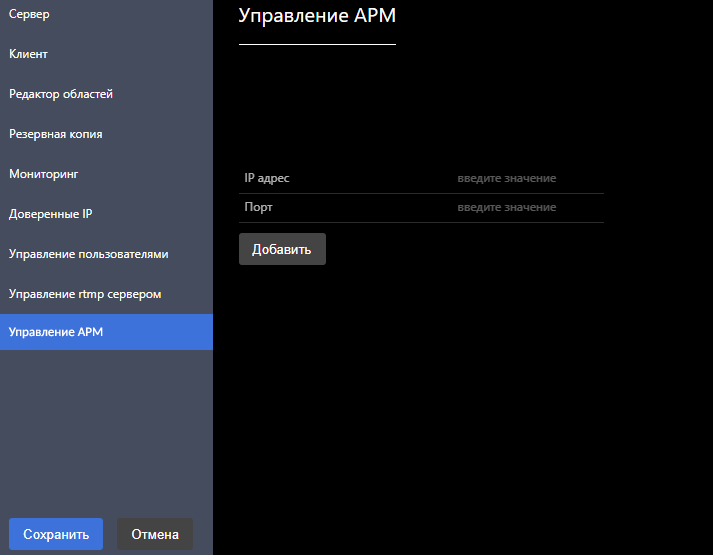

Управление АРМ

Здесь вы можете добавить данные об автоматизированном рабочем месте. Для этого в форме укажите IP-адрес сервера и порт. Нажмите на кнопку Добавить. Можно добавить как один, так и несколько адресов.
