Удаленное управление

Удаленное управление — это инструмент для удаленного управления областями видеостены и источниками VNC. Позволяет захватывать часть видеостены (от 720p до 2160p) и пробрасывать управление (клавиатуру – мышь) в выбранную область. Также позволяет управлять по протоколу VNC всем доступным источникам VNC из категории Удаленный рабочий стол.

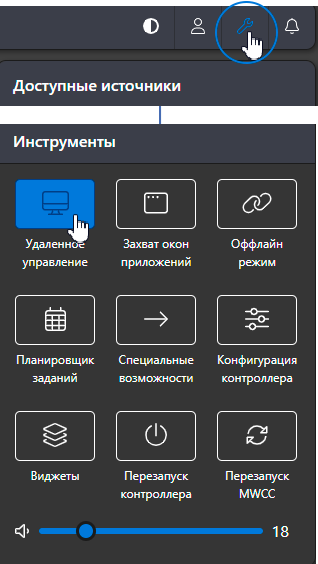

Для перехода к инструменту нажмите Настройки (кнопка в верхней панели) — Удаленное управление. Вы можете подключиться к видеостене или сохраненной области — для этого выберите соответствующую вкладку: Видеостена или Пресеты.

Видеостена

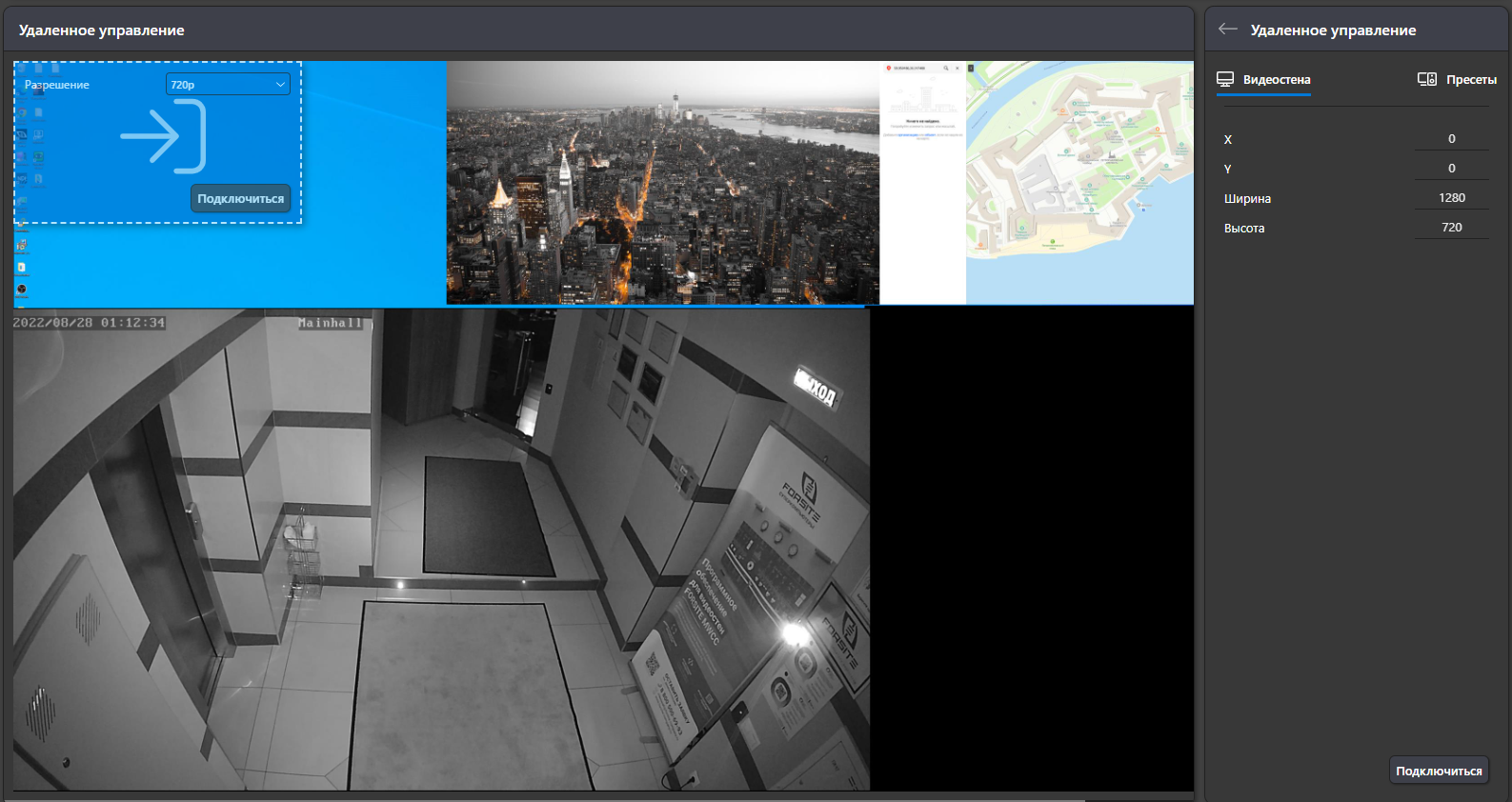

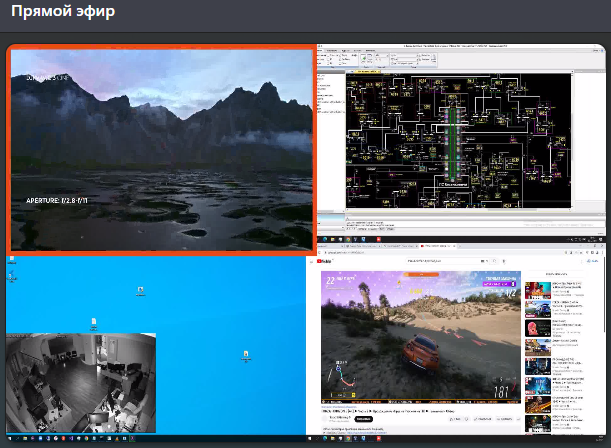

После настройки области управления вы будете подключены к видеостене.

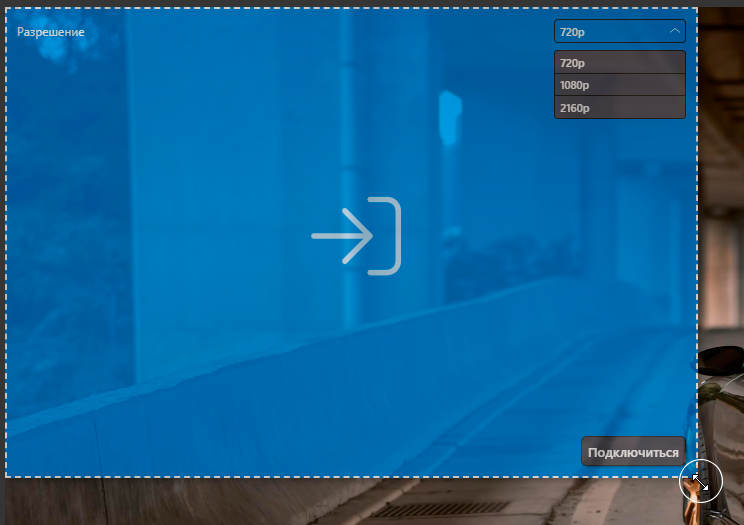

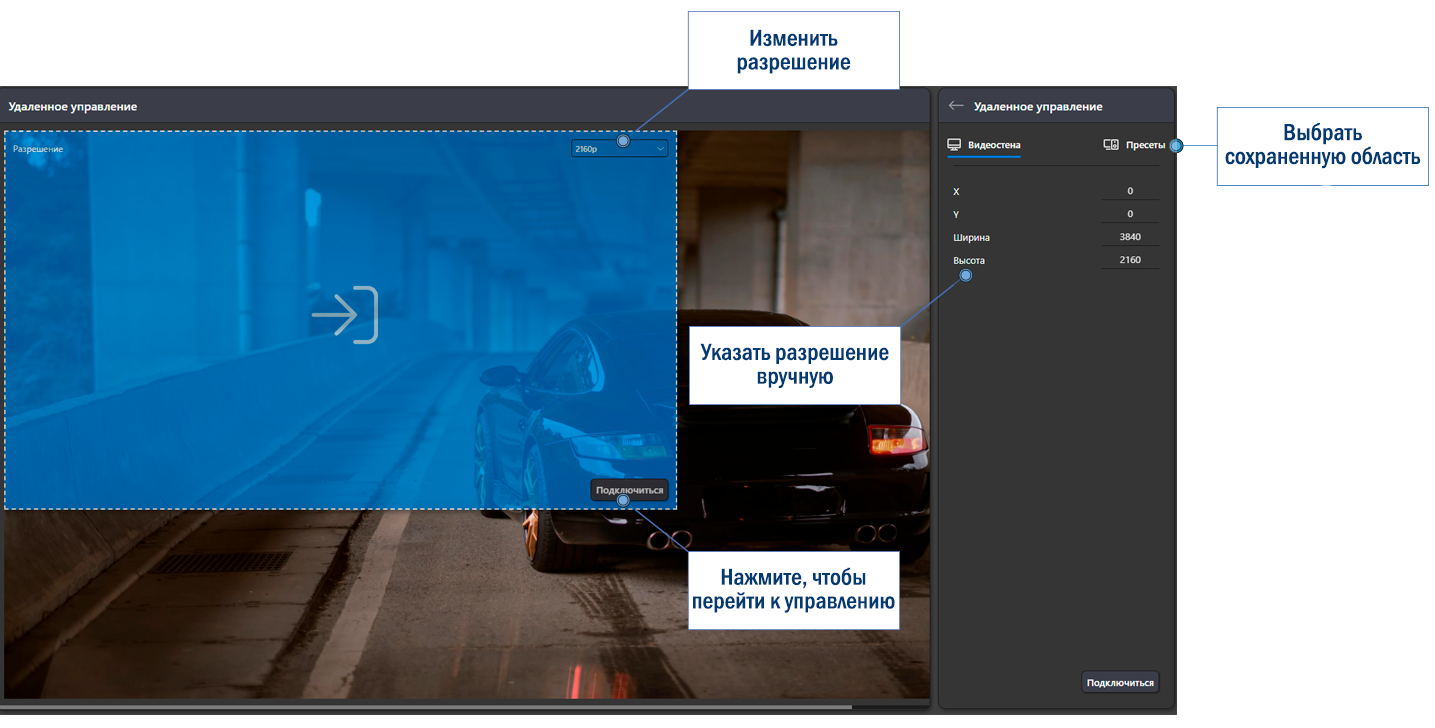

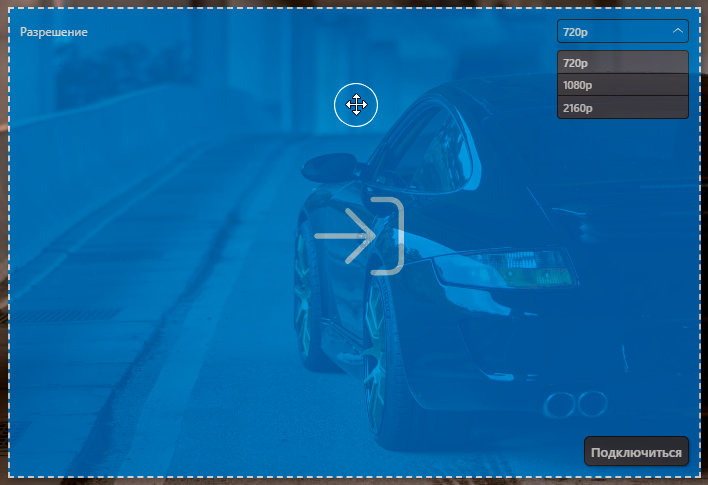

Выберите разрешение. Сделать это можно тремя способами:

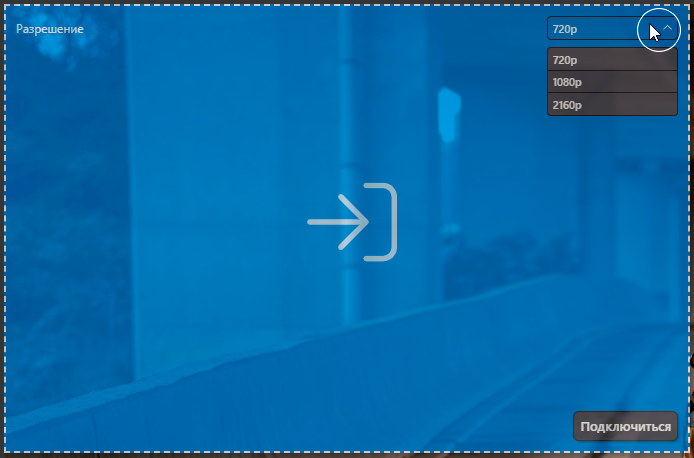

- Меню. В правом углу выделенной области нажмите на меню и выберите в выпадающем списке нужное значение.
- Ручное управление областью. Подведите курсор мыши к краю выделенной области. Когда курсор сменится на двуконечную стрелку, зажмите левую кнопку мыши и потяните.

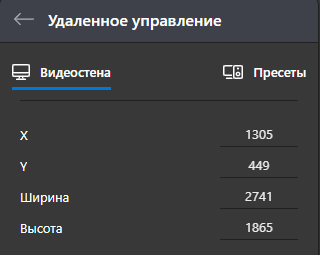

- Изменение размера в панели справа. Заполните параметры отображения выделенной области относительно оси X и Y, а также укажите разрешение. Максимальная высота выделенной области — 2160р.
Нажмите на кнопку Подключиться.

Также можно изменить расположение выделенной области относительно оси X и Y. Для этого зажмите левую кнопку мыши в любом месте на выделенной области (кроме кнопки и меню) и потяните.

Пресеты

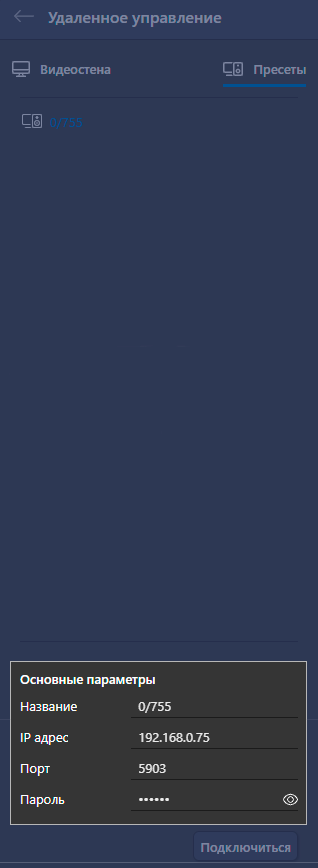

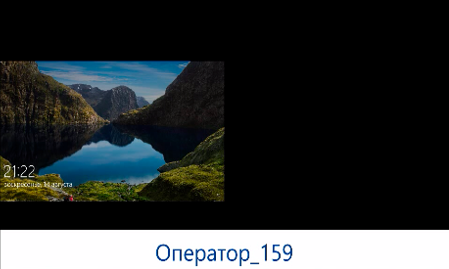

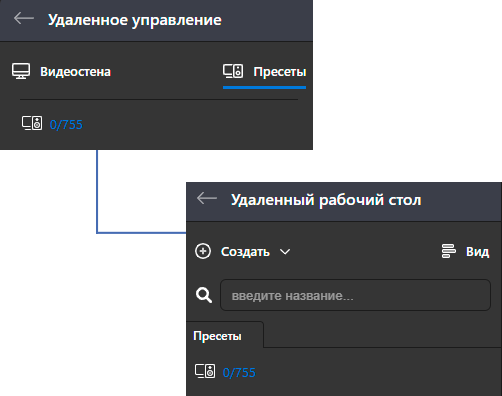

На вкладке Пресеты выберите удаленный ПК для подключения. Добавьте его предварительно в разделе Доступные источники — Удаленный рабочий стол.

Выберите необходимую область для трансляции части управления видеостены, как описано выше.
Нажмите на кнопку Подключиться.

Режим удаленного управления

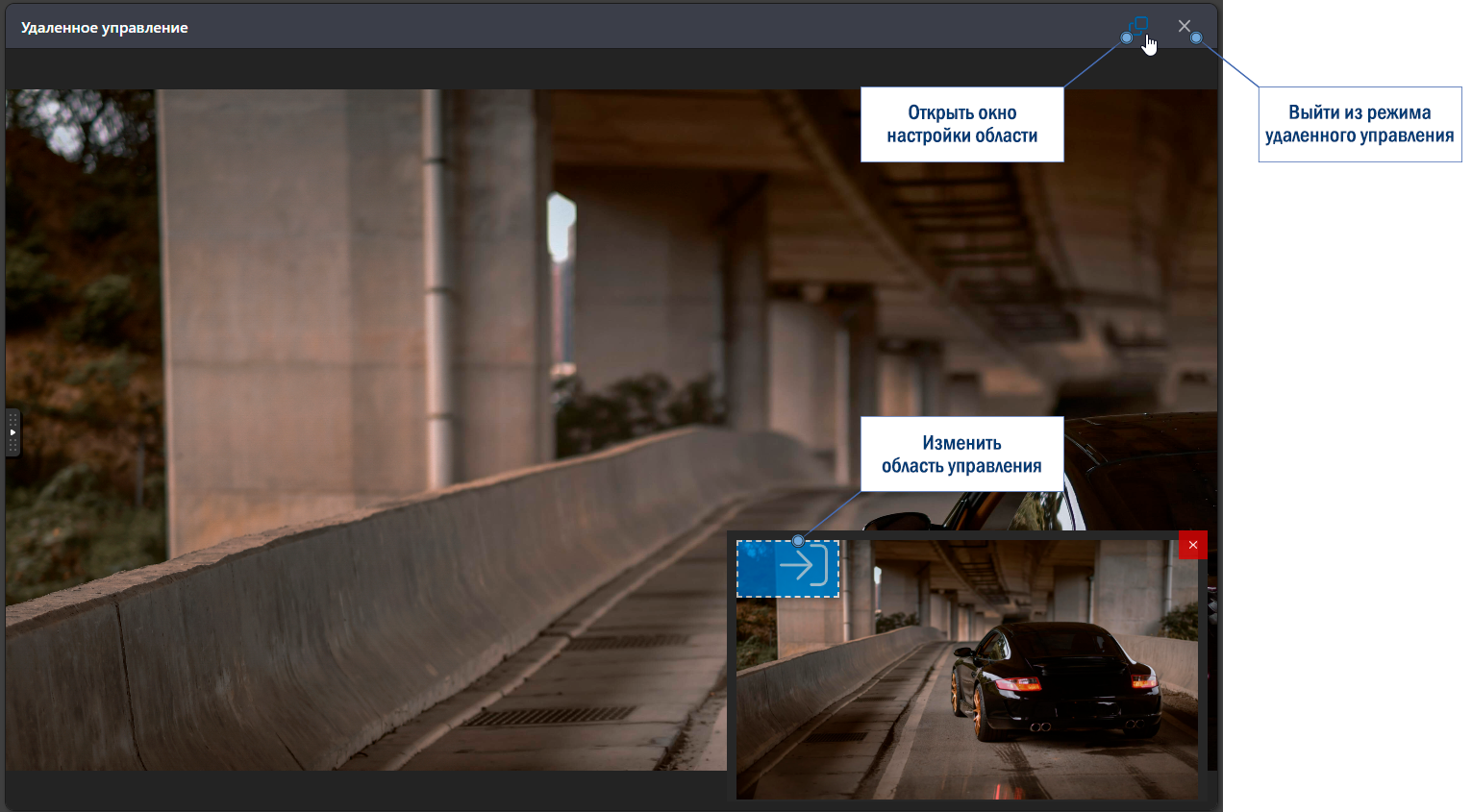

В режиме удаленного управления вы можете изменить настройки области управления. Для этого нажмите на кнопку в виде двух окон. В окне настроек измените область подключения. Чтобы закрыть окно настроек области, нажмите на кнопку X в окне.

Чтобы выйти из режима удаленного управления, нажмите на кнопку X.

Параметры подключения

Для изменения параметров подключения к удаленному ПК используйте блок Основные параметры внизу панели.

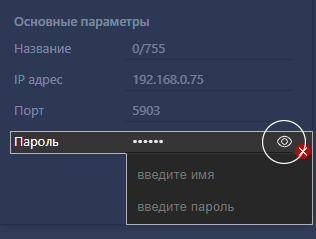

Чтобы посмотреть пароль для подключения к удаленному столу, нажмите на кнопку в виде глаза напротив параметра Пароль. Появится форма для ввода логина и пароля. Введите данные и нажмите Enter.

Захват окон приложений

Инструмент Захват окон приложений позволяет захватывать активные приложения, запущенные на контроллере, и выводить их в качестве источников на видеостене, а также сохранять их в качестве пресетов.

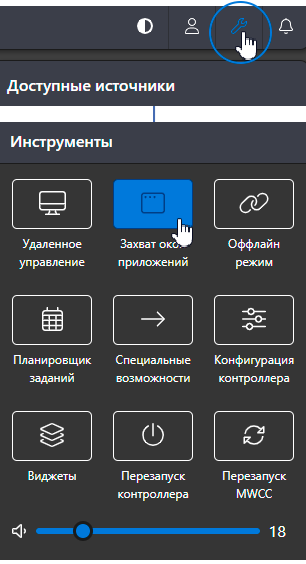

Для захвата нажмите Настройки (кнопка в верхней панели) — Захват окон приложений. На всю рабочую область откроется виджет Предпросмотр. В этом случае основной интерфейс программы блокируется. Таким образом, достигается запрет на изменение конфигурации источников. Справа появится панель Захват источников, где отобразится список приложений, выведенных на видеостене.

Захват приложений

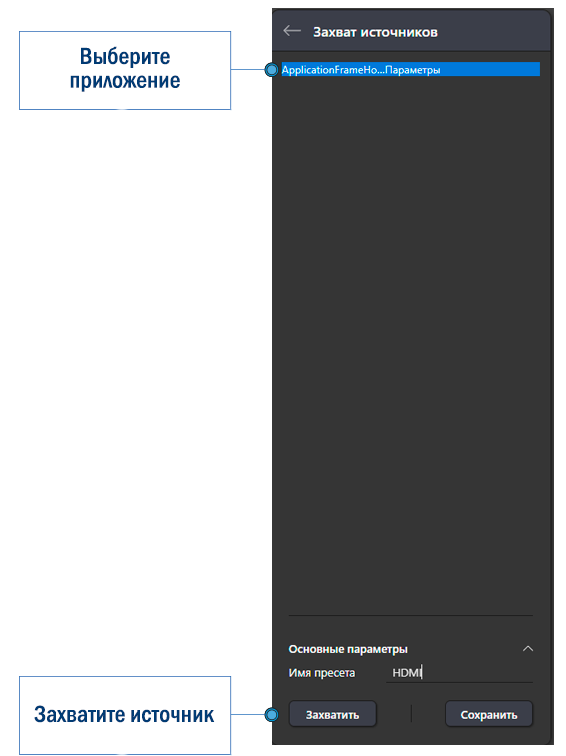

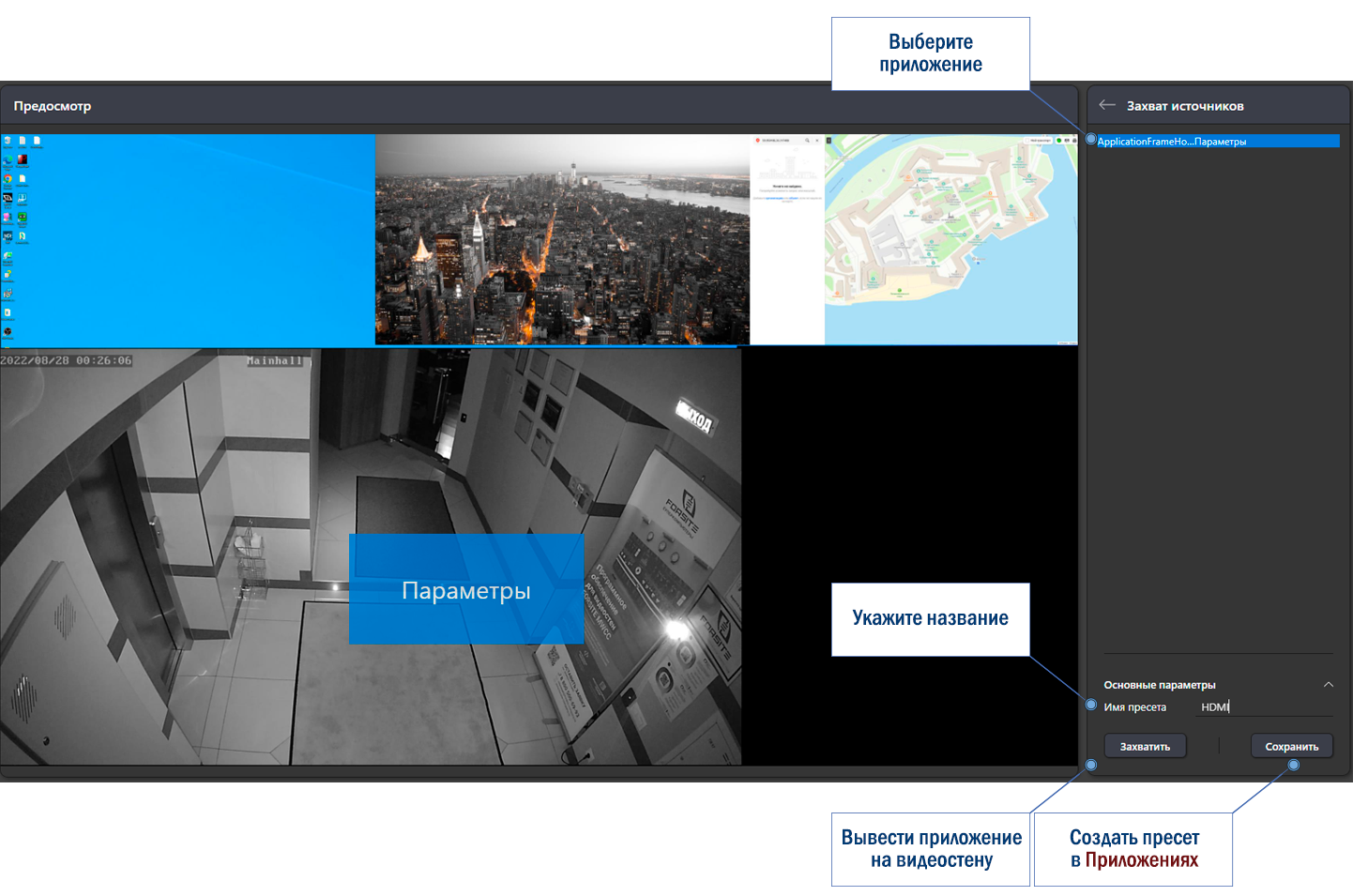

Выберите приложение в списке — нажмите на него левой кнопкой мыши.

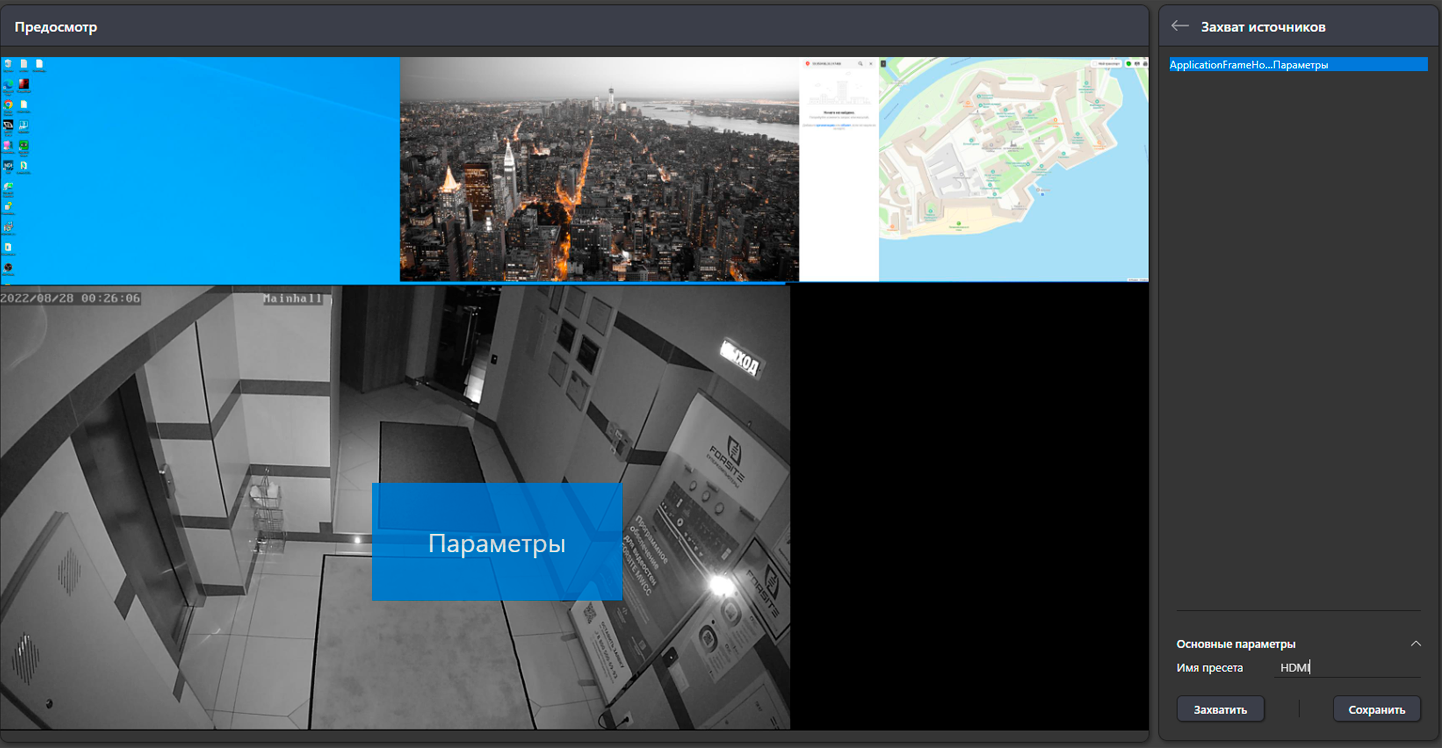

Нажмите на кнопку Захватить. Приложение будет выведено на видеостену в качестве источника.

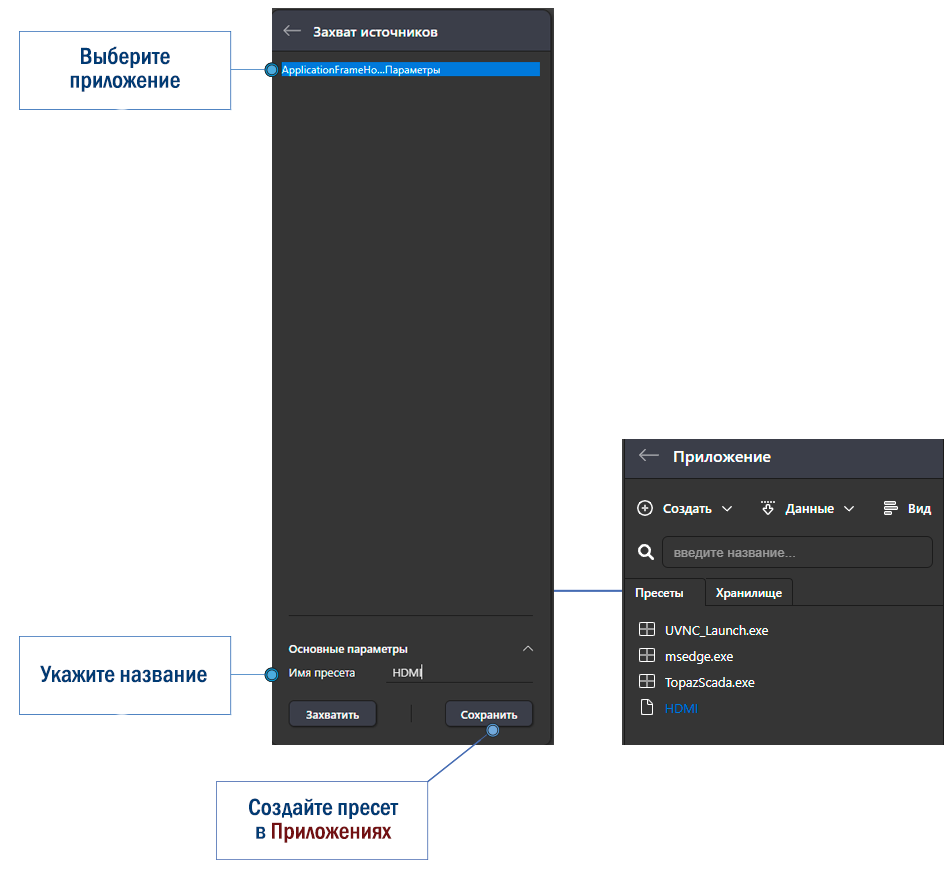

Создание пресета

Выберите приложение в списке — нажмите на него левой кнопкой мыши.
В блоке Основные параметры укажите имя создаваемого пресета.
Нажмите на кнопку Сохранить.

Созданный пресет будет сохранен в раздел Доступные источники — Приложение .

Оффлайн-режим

Используйте переход в offline-режим для отключения интерактивного отображения на видеостене вносимых изменений в конфигурацию. Вы можете перейти в режим, внести изменения в конфигурацию и вернуться в интерактивный режим. Только после этого данные будут синхронизированы и отобразятся на видеостене.

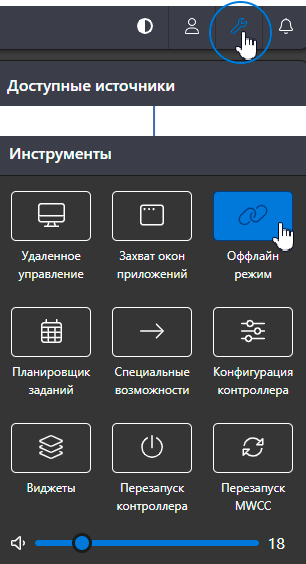

Для перехода в offline-режим нажмите Настройки (кнопка в верхней панели) — Оффлайн-режим. Чтобы выйти из оффлайн-режима, снова нажмите на кнопку. Данные будут синхронизированы.

Планировщик заданий

Инструмент Планировщик заданий позволяет запускать сохраненные шаблоны и скрипты (реализация запуска скриптов на стадии тестирования) в определенное расписанием время. В разделе отражен список с запланированными задачами по запуску.

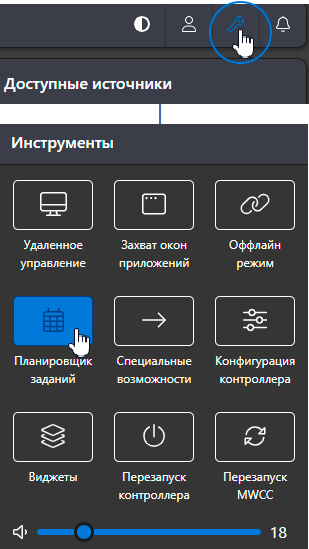

Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Планировщик заданий.

Создание задания

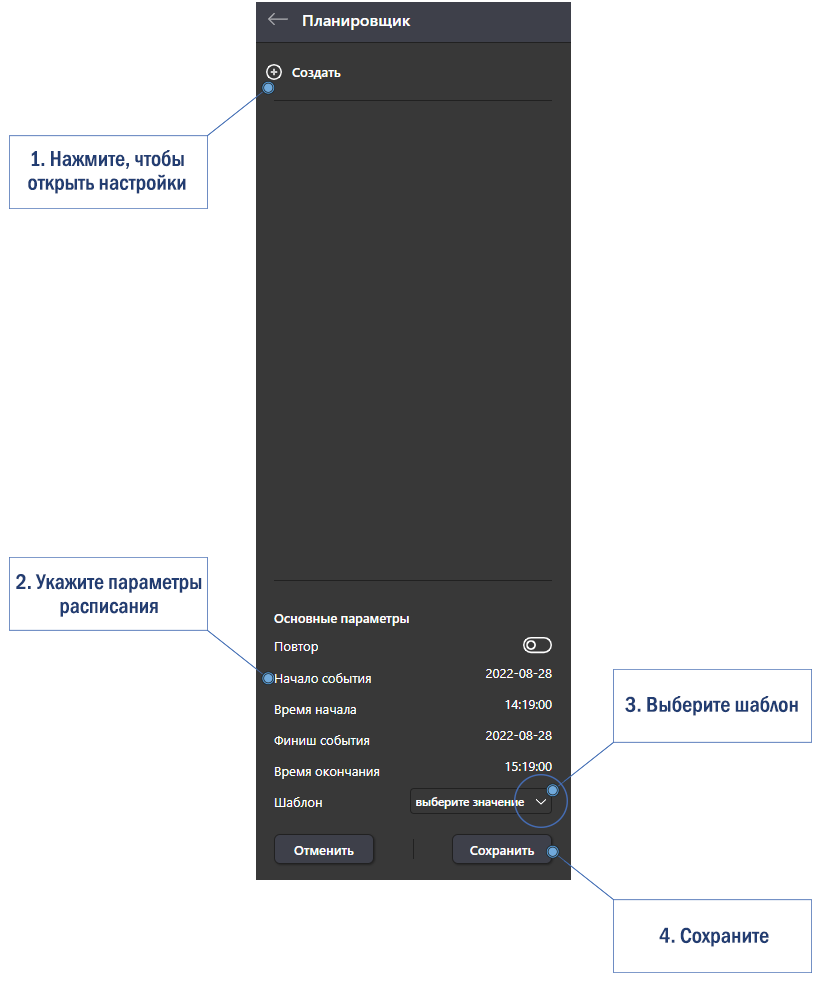

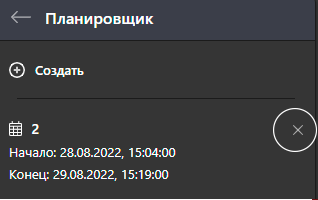

Нажмите на кнопку Создать.

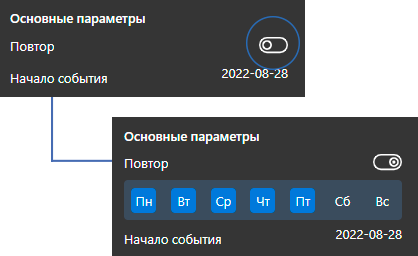

Если это не разовое событие и его необходимо повторять в определенное время, активируйте повтор выполнения. Для этого нажмите на кнопку-переключатель напротив параметра Повтор. Появится список с днями недели — отметьте нужные. Синий квадрат у названия дня недели означает, что он выбран.

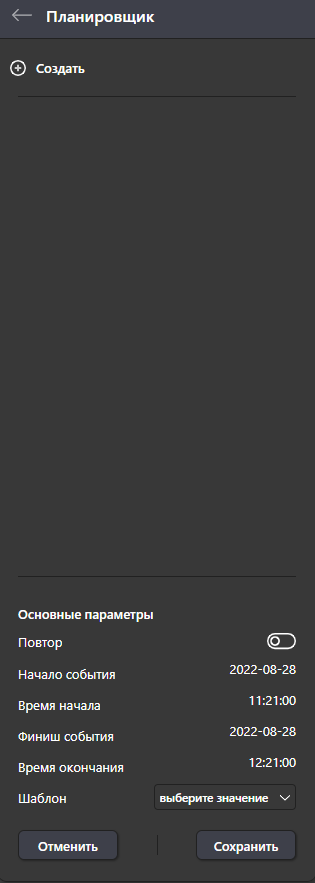

Укажите параметры расписания:

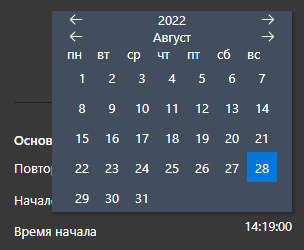

1. Старт события и финиш события. Вы можете указать дату начала и окончания события. Для этого нажмите на поле с датой и в выпадающем календаре выберите нужную дату. Используйте стрелочки вперед-назад на календаре для перехода между месяцами и годами.
2. Время старта и время окончания. Вы можете указать точное время начала и окончания события. Для этого нажмите на поле со временем и в выпадающем меню выберите часы и минуты.

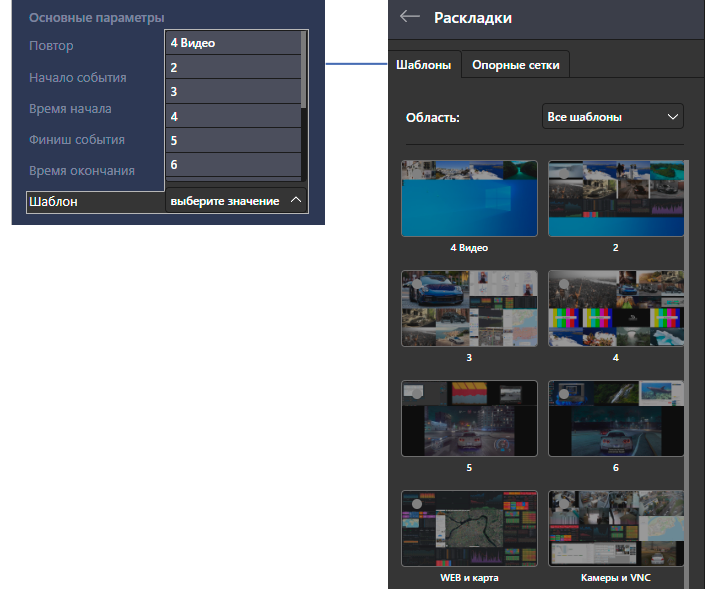

В выпадающем списке выберите шаблон. Шаблоны необходимо создать заранее в разделе Шаблоны.
Нажмите на кнопку Сохранить. Задание появится в списке.

Для удаления задания нажмите на крестик справа от него.

Обращайте внимание на время начала события. События, установленные на запуск на дату/время в прошлом времени, не запускаются, даже если период их действия заканчивается в будущем времени.

Специальные возможности

Специальные возможности — вкладка с инструментами Редактор запросов, HTML-редактор и Обрезка источников.

На вкладке Специальные возможности можно настроить маркировку окон в режиме быстрого выбора:

Нажмите на кнопку-переключатель напротив опции Маркировка окон, чтобы активировать или деактивировать режим маркировки окон. По умолчанию эта опция деактивирована.
Напротив параметра Толщина рамки укажите толщину рамки (в пикселях).

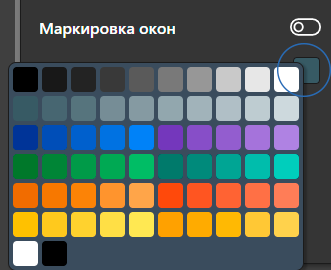

Нажмите на цветной квадрат, чтобы выбрать цвет рамки.

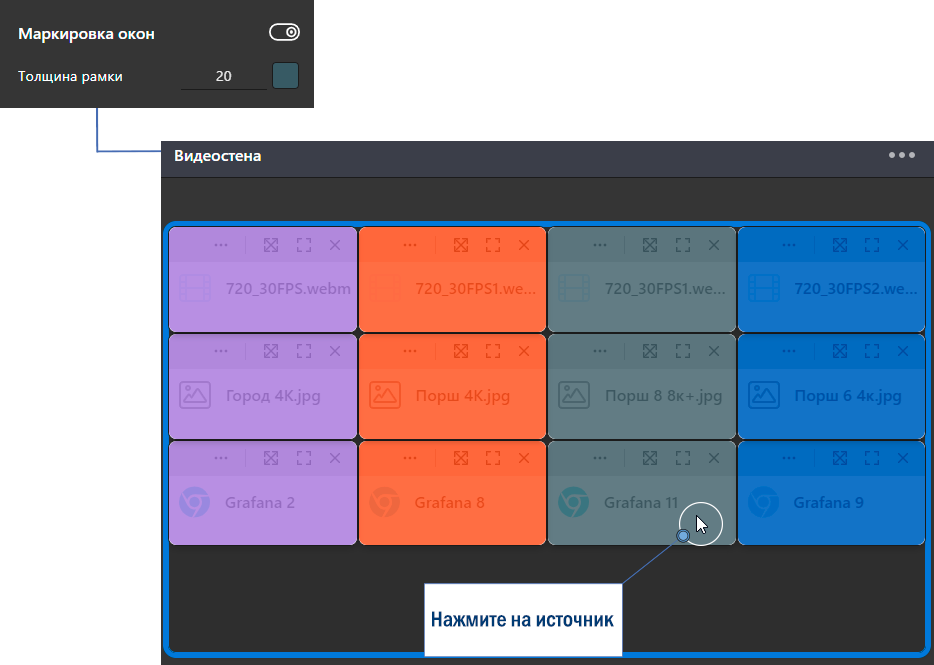

Нажмите на окно источника, выведенного на видеостену, чтобы добавить рамку.

Вы можете промаркировать окна источников разными цветами. Для этого выберите на палитре другой цвет и промаркируйте источники.

Редактор запросов

Инструмент Редактор запросов позволяет создавать HTTP- и MQTT-запросы для отправки данных на сервер. Запросы можно использовать для управления кнопками, выключателями и слайдерами.

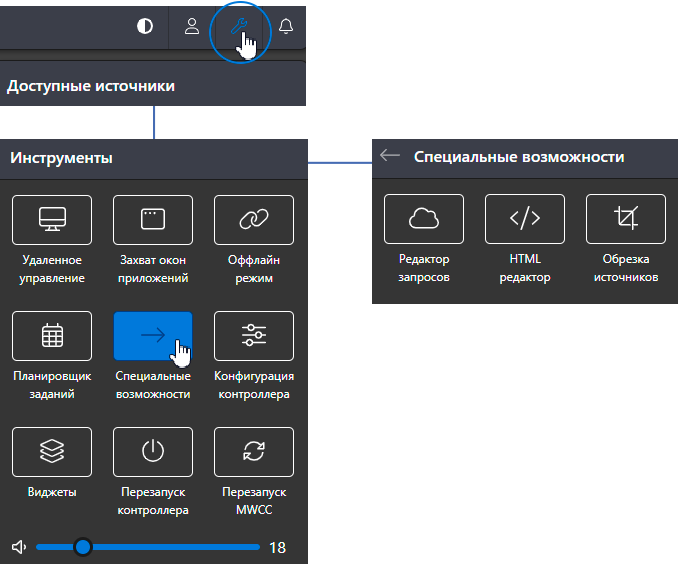

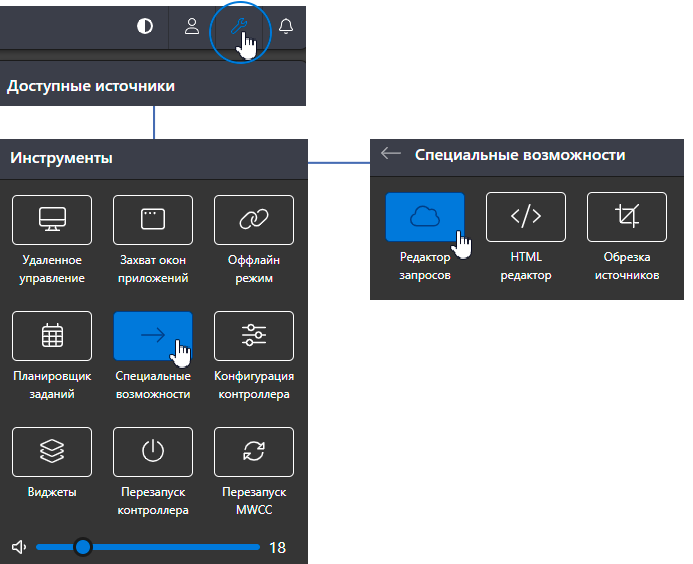

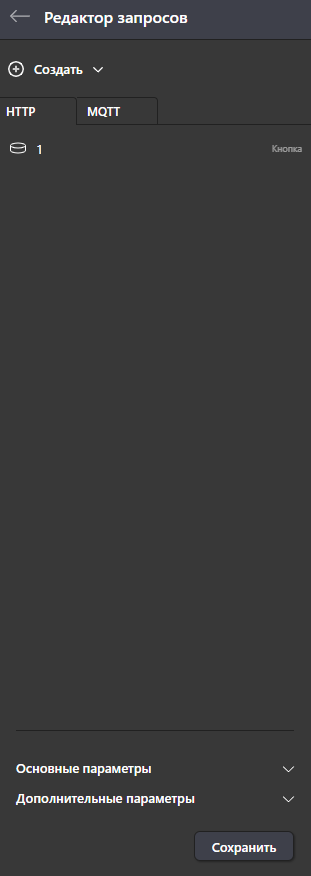

Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Специальные возможности — Редактор запросов. Для просмотра, добавления, редактирования и удаления запросов выберите вкладку с нужным протоколом.

HTTP-запросы

Протокол HTTP используется для передачи одиночных сообщений на сервер посредством веб-браузера. Обмен сообщениями происходит через типы запросов GET, PUT, POST и DELETE.

Для создания HTTP-запроса:

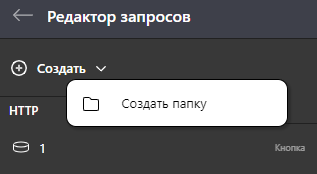

Если требуется, создайте папку для хранения запросов. Для этого нажмите на кнопку Создать — Создать папку.

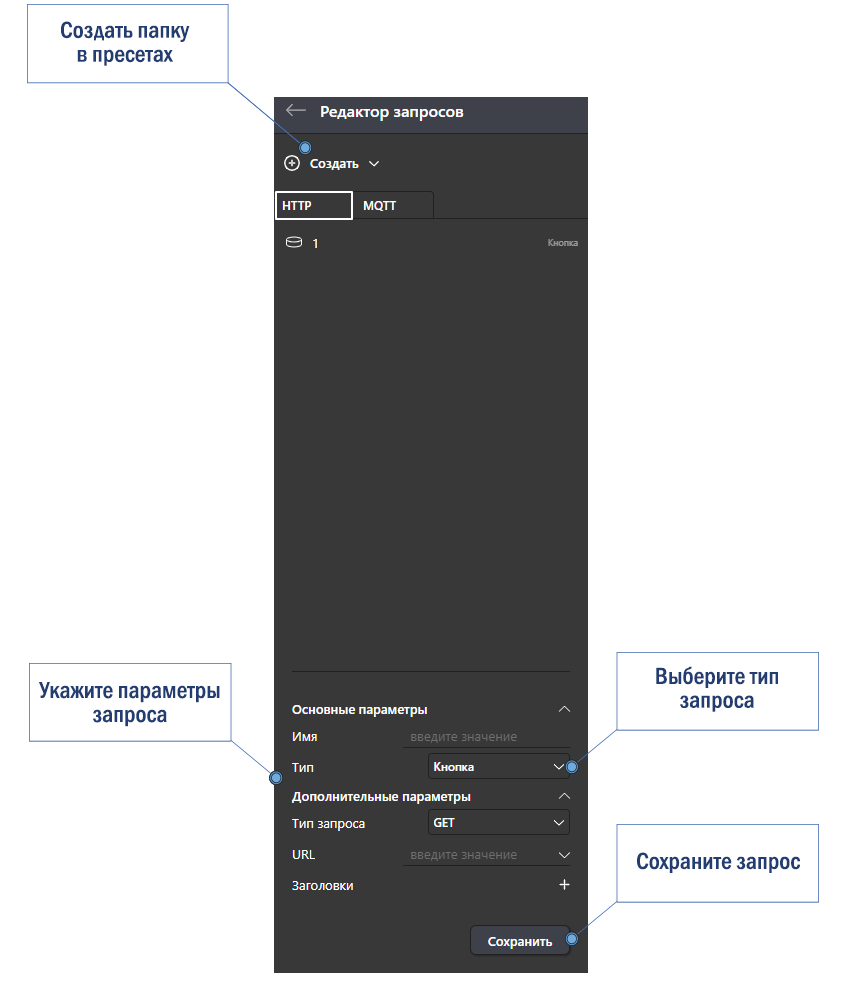

На вкладке HTTP, внизу панели, заполните следующие параметры:

Укажите имя запроса (произвольно).

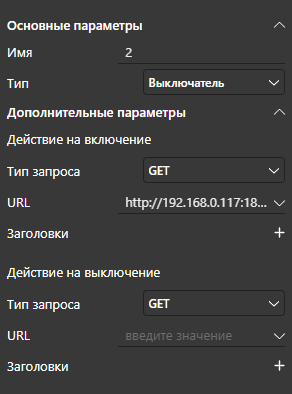

Выберите тип: Кнопка, Выключатель или Слайдер. Для типа запроса Выключатель необходимо заполнить условия для действий на включение и выключение.

Укажите тип запроса: GET, POST, PUT или DELETE.
Введите URL удаленного источника.

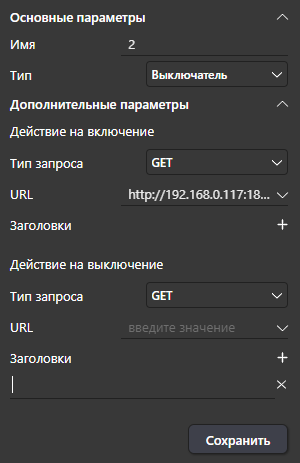

Добавьте заголовки HTTP-запроса. Для этого нажмите на кнопку +. Каждый заголовок должен идти отдельно. Указывается в формате ЗАГОЛОВОК: СОДЕРЖИМОЕ. Например: Server: Apache или Content-type: text/html. Чтобы удалить заголовок, нажмите на крестик напротив него.

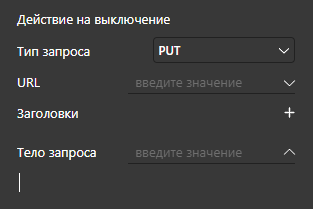

Для типов запросов POST и PUT также необходимо указать тело запроса (сообщения).

После заполнения параметров нажмите на кнопку Сохранить.

MQTT-запросы

Асинхронный протокол MQTT используется для передачи компактных сообщений на сервер в условиях нестабильной связи. Протокол работает на прикладном уровне поверх TCP/IP и использует по умолчанию 1883 порт (8883 при подключении через SSL).

Как создать запрос:

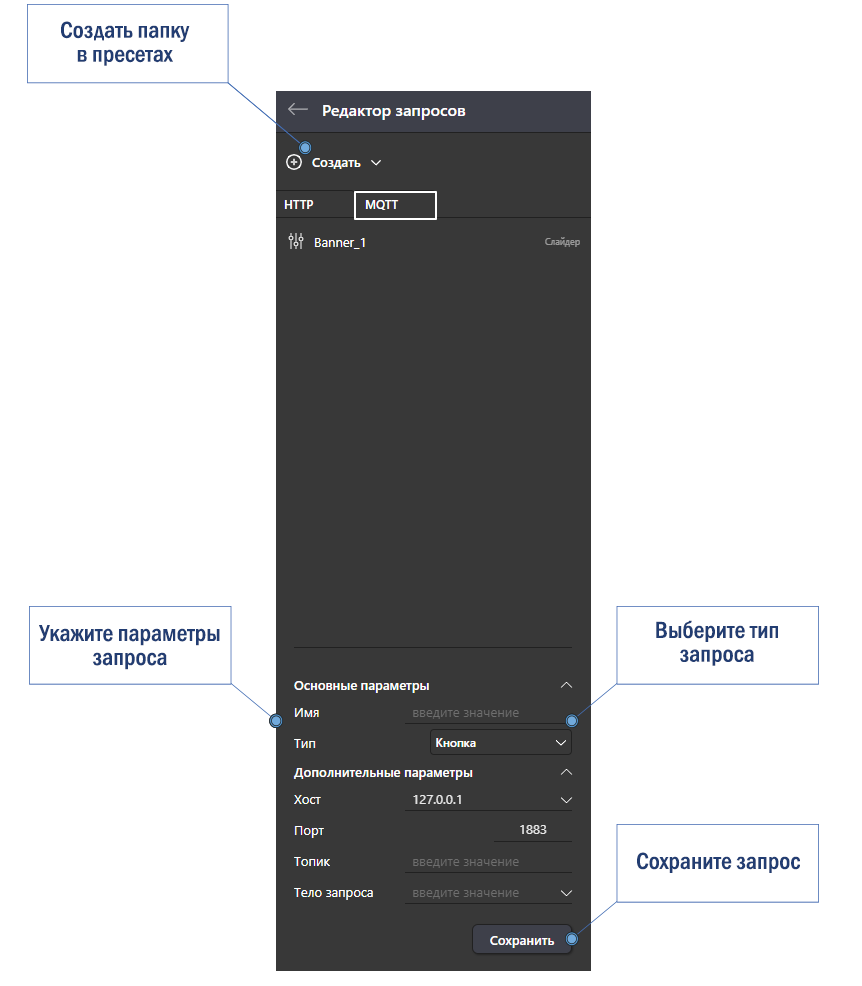

Выберите вкладку MQTT.
Если требуется, создайте папку для хранения создаваемых запросов. Для этого нажмите на кнопку Создать — Создать папку.
Укажите имя запроса (произвольно).
Выберите тип: Кнопка, Выключатель или Слайдер. Для типа запроса Выключатель необходимо заполнить условия для действий на включение и выключение.

Укажите хост, с которым будет происходить обмен данными.
Укажите порт подключения — 1883 (или 8883 при подключении через SSL)
Укажите топик. Многоуровневый топик разделяйте знаком /. Например: /home/living-space/living-room1/temperature
Укажите тело запроса (сообщения).

После заполнения параметров нажмите на кнопку Сохранить.

Как удалить запрос:

Для удаления запроса перейдите к списку HTTP- или MQTT-запросов.

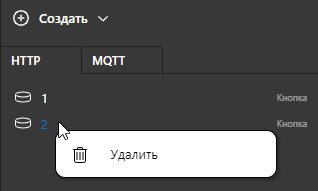

Нажмите правой кнопкой мыши по нужному запросу.
В появившемся меню нажмите на кнопку Удалить.

HTML-редактор

Инструмент Html-редактор позволяет в расширенном окне создавать HTML-коды для одноименного модуля. Окно состоит из экрана для ввода HTML-кода и панели с параметрами.

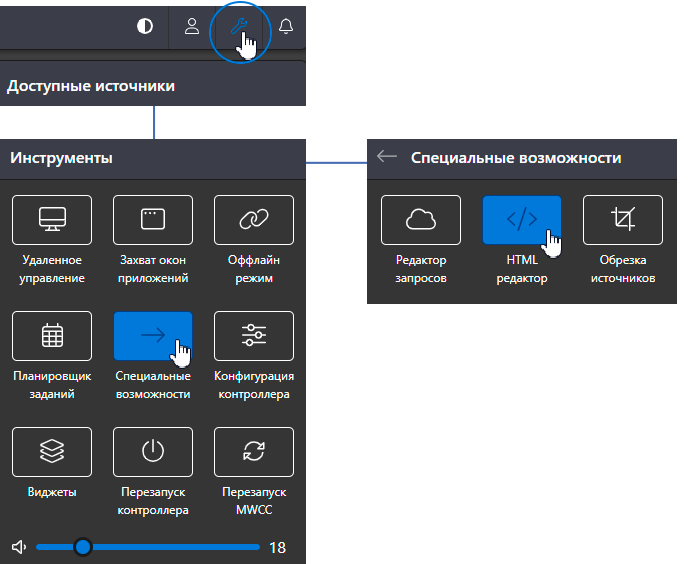

Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Специальные возможности — HTML-редактор.

Как создать HTML-код

В окне ввода добавьте HTML-код, используя допустимые теги. Обратите внимание, что код необходимо размещать между тегами <div></div>. Функции форматирования по умолчанию отсутствуют, поэтому в виджете текст, изображения и другие элементы будут выровнены по левому краю без отступов.
На панели параметров в поле Имя укажите название элемента кода.
Если требуется, укажите интервал обновления.
Поставьте галочку напротив параметра Разрешить взаимодействие. Если галочка отсутствует, это будет означать, что оператор, например, не сможет перейти по указанной на виджете ссылке и т. п.
Нажмите на кнопку Сохранить. Код будет добавлен в список Сохраненные пресеты.

Как добавить код на дашборд

Чтобы вывести созданный код через виджет, перейдите в режим редактирования дашборда. Нажмите на кнопку добавления нового виджета и выберите созданный пресет с кодом. Чтобы добавить виджет без кода, выберите пункт По умолчанию.

Редактирование и удаление HTML-кода

Чтобы отредактировать код, откройте Инструменты — HTML-редактор. Нажмите левой кнопкой мыши по нужному пресету с кодом. Внесите изменения и нажмите на кнопку Перезаписать.

Чтобы переместить созданный код в папку, нажмите его левой кнопкой мыши и перетащите в нужную папку.

Для удаления пресета с кодом найдите его в списке Сохраненные пресеты. Кликните по нему правой кнопкой мыши, появится всплывающее меню управления. Нажмите Удалить.

Обрезка источника

Инструмент Обрезка источника позволяет создавать пресеты из активных источников с помощью функции обрезки и добавлять их в дальнейшем на видеостену.

Обрезать можно только источники Видеоисточник и Видеопоток.

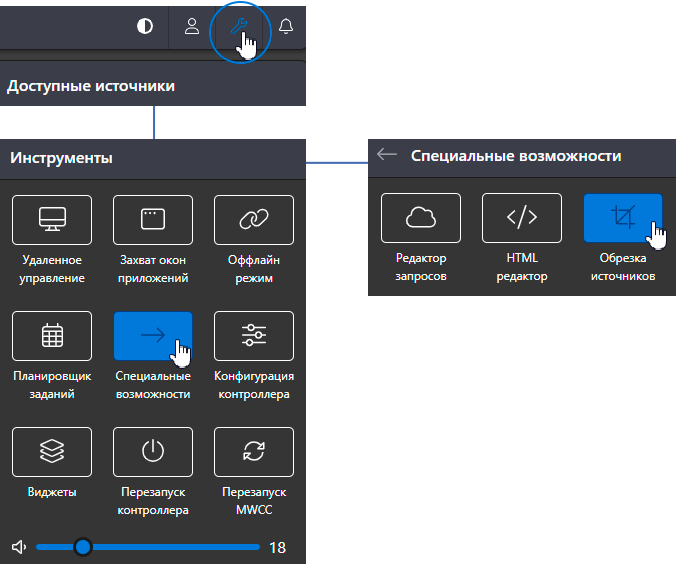

Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Специальные возможности — Обрезка источника. Откроется отдельная вкладка. В этом случае основной интерфейс программы блокируется. Таким образом, достигается запрет на изменение конфигурации источников.

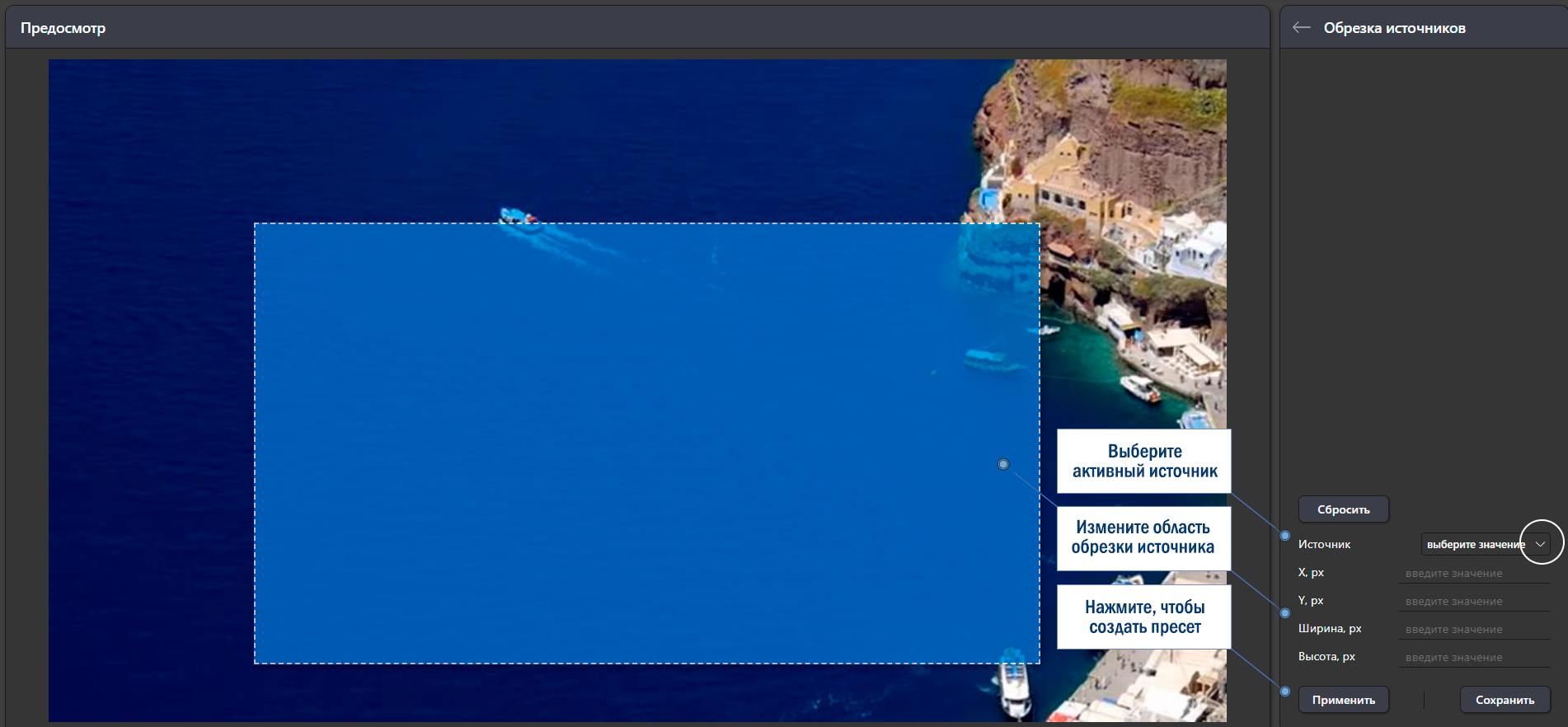

В поле Источник выберите в выпадающем списке активный источник, который на данный момент транслируется на видеостену.

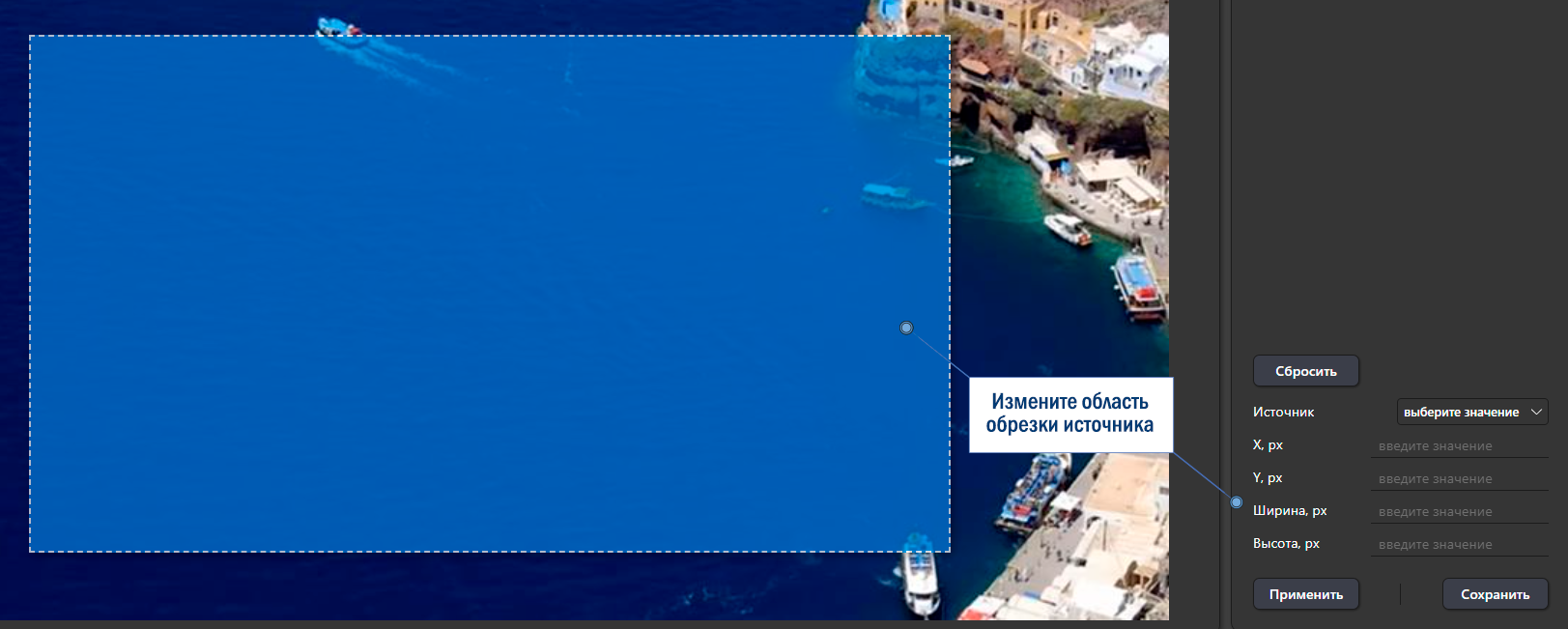

Для определения области окна обрезки укажите параметры расположения по осям X и Y, а также укажите ширину и высоту (в пикселях). Или потяните за края окна обрезки, чтобы определить область. Чтобы переместить область, зажмите ее левой кнопкой мыши и потяните.

Нажмите на кнопку Применить и Сохранить для создания пресета. Пресет отобразится на вкладке Пресеты в разделе Видеопоток или Видеоисточник (в зависимости от типа источника).

Конфигурация контроллера

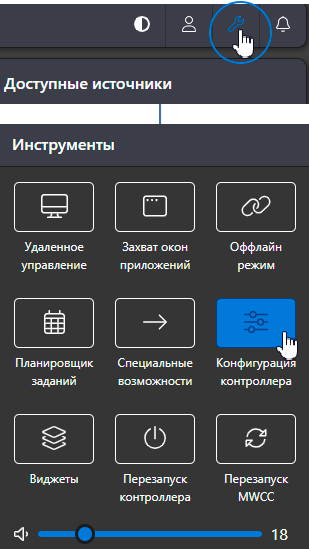

Через инструмент Конфигурация контроллера можно перейти к системным настройкам клиент-серверного приложения, интеграции, видеостены, а также к управлению пользователями и мониторингу и аудиту.

Виджеты (3.0.3.Х)

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Виджеты настраиваются через Инструменты — Виджеты.

Слой

Виджет Слой позволяет накладывать поверх источника, добавляемого на видеостену, элементы, на которые можно указать ссылку. Чтобы создать виджет, заполните параметры.

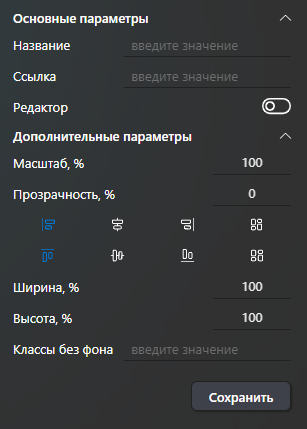

Основные параметры:

Название — укажите название слоя, под которым он будет отображаться в библиотеке виджетов.
Ссылка — укажите адрес страницы сайта.
Редактор — данная функция позволяет редактировать виджеты через кнопку Редактор виджета. Если функция активирована, то в панели Активные источники, в блоке Виджеты, рядом с названием слоя появится кнопка редактирования в виде трех ползунков. После нажатия на кнопку основной интерфейс блокируется и открывается Редактор виджета.

Дополнительные параметры:

Масштаб, % — масштаб окна. Например, 100 или 200. Значок процента указывать не нужно.
Прозрачность, % — прозрачность слоя, где 0 — непрозрачный слой, 100 — полностью прозрачный. Например, 40. Значок процента указывать не нужно.
Параметры выравнивания — выберите расположение слоя по горизонтали и вертикали на окне источника.
Ширина, % — ширина окна браузера в процентах. Значок процента указывать не нужно.
Высота, % — высота окна браузера в процентах.
Классы без фона — вы можете указать CSS-классы в параметре Классы без фона (указываются через запятую).

После заполнения параметров нажмите на кнопку Сохранить. Чтобы добавить слой к источнику, перейдите в раздел Доступные источники. Выберите нужный источник и файл и в блоке Виджеты выберите в выпадающем списке нужный виджет.

Подпись

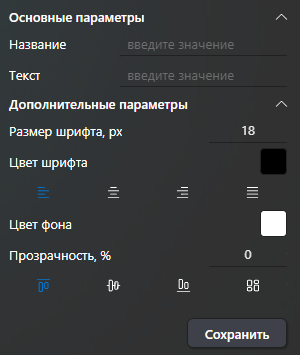

Виджет Подпись позволяет добавить подпись поверх источника. Текст, шрифт и фон полностью настраиваются. Чтобы создать виджет, заполните параметры.

Основные параметры:

Название — укажите название подписи, под которой она будет отображаться в библиотеке виджетов.
Текст — укажите текст, который будет выведен поверх источника. В качестве надписи можно также использовать эмодзи.

Дополнительные параметры:

Размер шрифта, px — укажите в пикселях размер шрифта подписи. Например: 14.
Цвет шрифта — укажите цвет подписи. Для этого нажмите на цветной квадратик и выберите нужный цвет в выпадающей палитре цветов.
Выравнивание подписи — выберите параметры выравнивания надписи по горизонтали и вертикали.
Цвет фона — вы можете также задать цвет фона надписи. Для этого нажмите на цветной квадратик и выберите нужный цвет в выпадающей палитре цветов.
Прозрачность фона, % — укажите значение от 0 до 100, где 0 — подпись не прозрачная, 100 – полностью прозрачная (невидимая).

После заполнения параметров нажмите на кнопку Сохранить. Чтобы добавить подпись на источник, перейдите в раздел Доступные источники. Выберите нужный источник и файл и в блоке Виджеты выберите в выпадающем списке нужный виджет.

Маркировка

Виджет Маркировка позволяет промаркировать окно источника цветной рамкой. Чтобы создать виджет, заполните основные параметры. Все поля обязательны для заполнения.

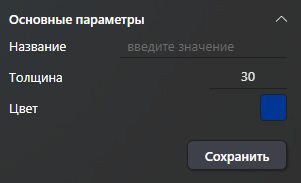

Название — укажите название рамки, под которой она будет отображаться в библиотеке виджетов.
Толщина — укажите толщину рамки в пикселях. Значок пикселей указывать не нужно.
Цвет — укажите цвет рамки. Для этого нажмите на цветной кадрат и выберите цвет на палитре.

Перезапуск контроллера / MWCC

Перезапуск контроллера

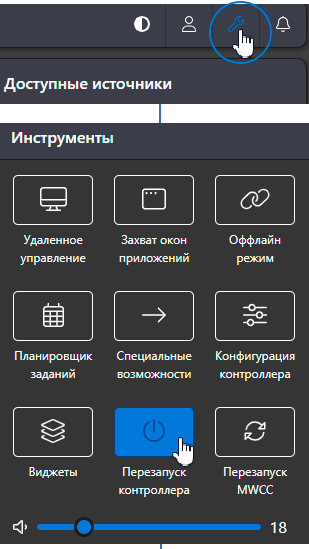

С помощью этой кнопки можно удаленно перезагрузить видеоконтроллер полностью. Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Перезапуск контроллера.

Перезапуск MWCC

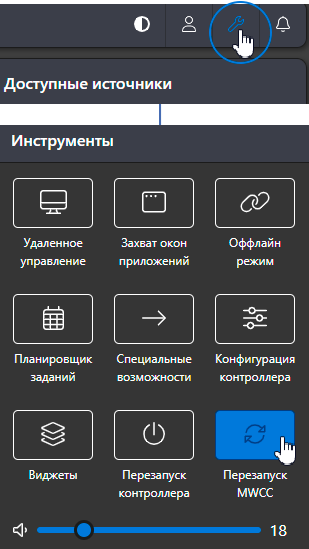

С помощью этой кнопки можно перезапустить программное обеспечение MWCC. Для перехода к инструменту нажмите на кнопку Настройки (в верхней панели) — Перезапуск MWCC.
