Настройка масштабатора Forsite QuadScaler 140

Масштабатор Forsite QuadScaler 140 имеет один входной разъём DP, один входной разъём HDMI, четыре выходных разъёма HDMI и miniUSB-разъём, предназначенный для настройки устройства.

Для настройки масштабатора необходимо скачать программное обеспечение из вложения.

1. Запустите файл QuadScaler_140_driver_x64.exe для установки драйвера.
2. Запустите программу UltraMatrixControlCenter.exe для настройки масштабатора.

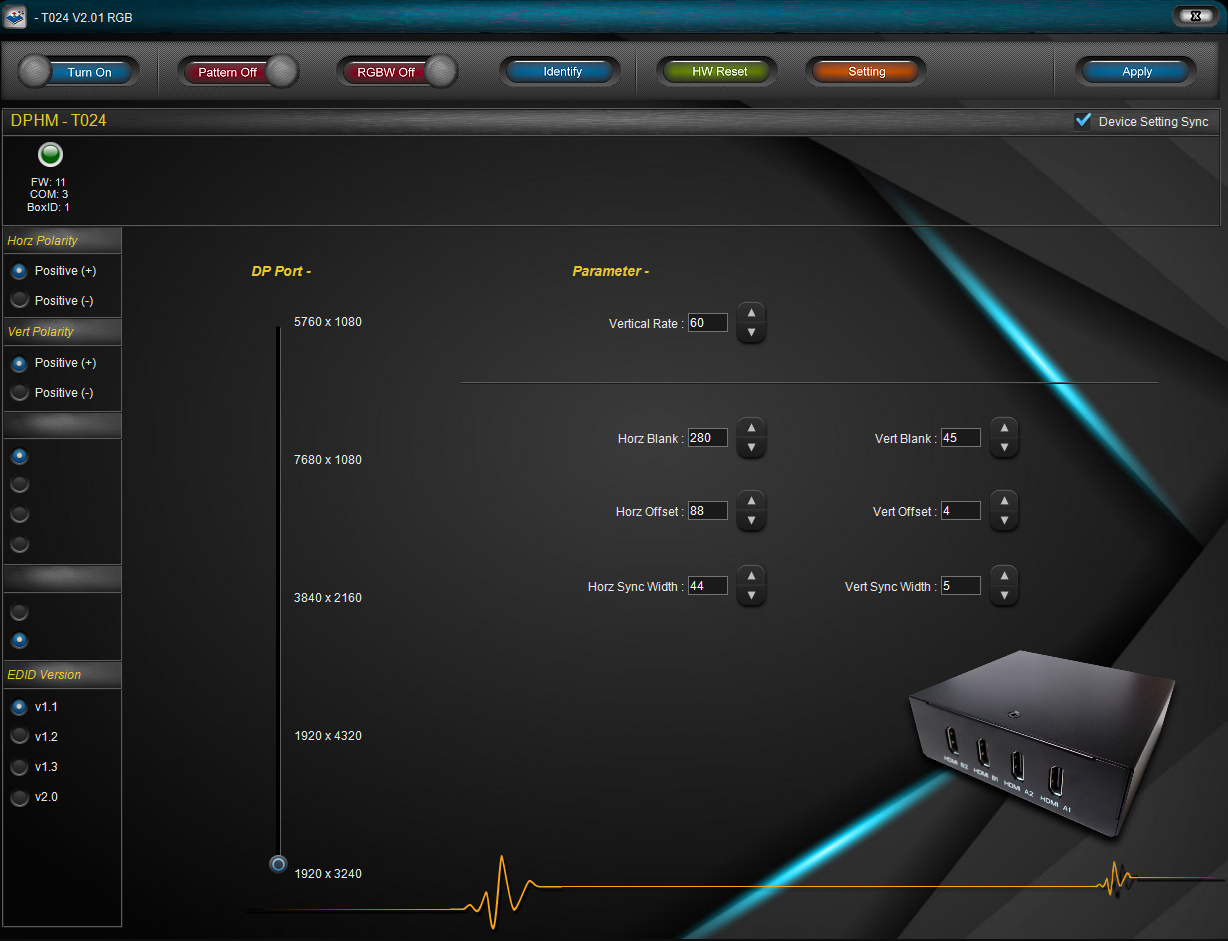

Откроется окно программы:

Подключение

1. Подключите масштабатор к блоку питания 12V 3A.
2. С помощью кабеля USB-miniUSB подключите масштабатор к ПК.

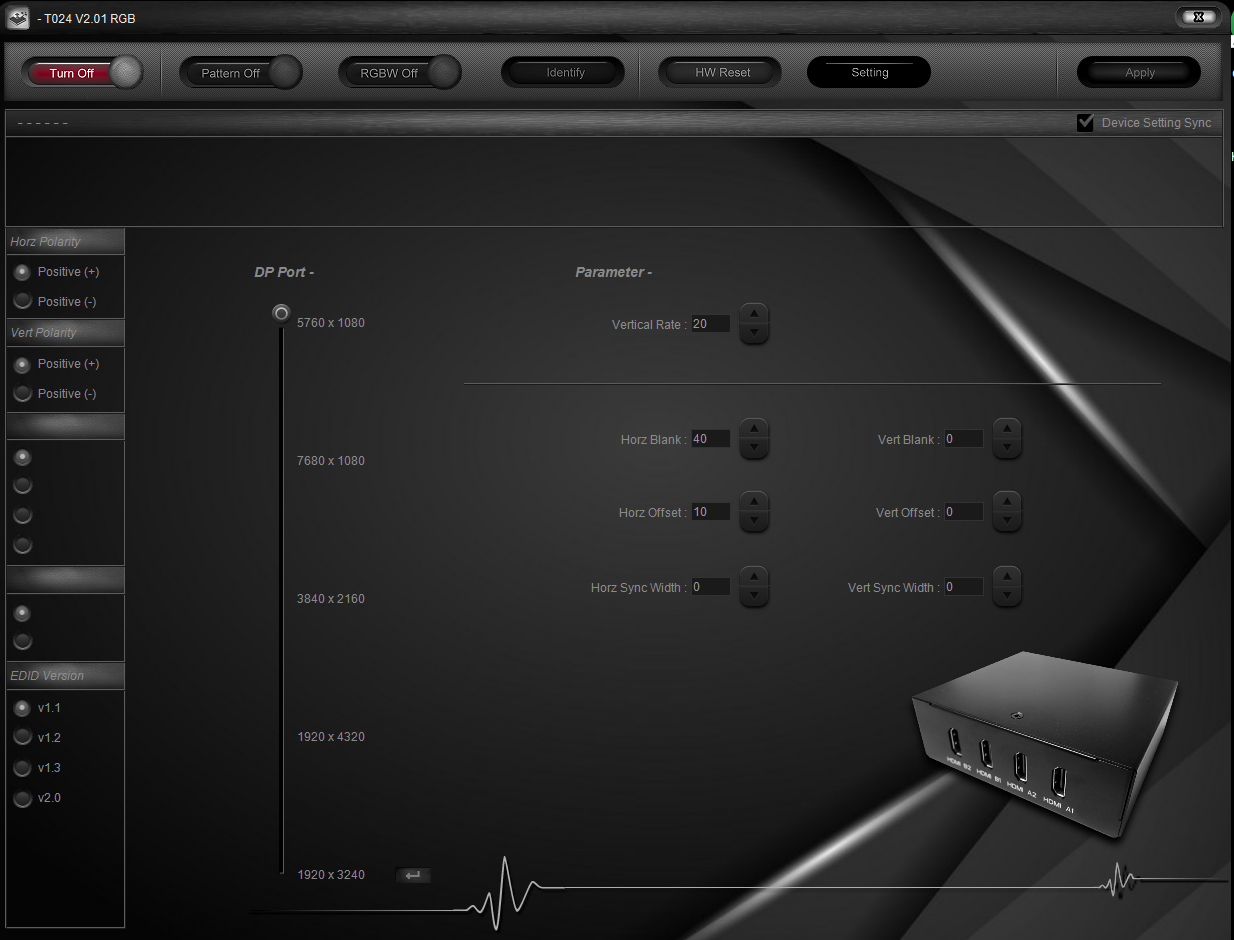

3. Активируйте переключатель Turn Off.



Настройка разрешения

Для изменения конфигурации масштабатора выберите соответствующее разрешение, передвинув ползунок:

• 5760x1080 – для создания строки из трёх дисплеев с разрешением FullHD. При этом один разъём HDMI будет деактивирован.
• 7680x1080 – для создания строки из четырёх дисплеев с разрешением FullHD.
• 3840x2160 – для размещения четырёх дисплеев с разрешением FullHD в квадрат.
• 1920x4320 – для размещения четырёх дисплеев в столбец.
• 1920x3240 – для размещения трёх дисплеев в один столбец. Один разъём HDMI будет отключён.

Применение настроек

После выбора необходимой конфигурации нажмите кнопку Apply для применения настроек.

Подключение дисплеев

1. После настройки масштабатора подключите к нему входной кабель DP или HDMI.
2. В зависимости от выбранной конфигурации, подключите три или четыре выходных HDMI кабеля.
3. Устройство, подающее сигнал через DP или HDMI, должно обнаружить дисплей с разрешением, установленным при настройке масштабатора.
