MWCC TOUCH UI: Руководство пользователя

СОДЕРЖАНИЕ

• Запуск клиентской части приложения
• Управление дашбордами
• Вкладки
• Видеостена и управление окнами источников
  • Видеостена
    • Запуск источника на видеостене
    • Перемещение источника на видеостене
    • Разворачивание и сворачивание источника
    • Управление окнами источников
• Рамки, подпись и слой
  • Виджеты
• Логотип, дата и время, настройки яркости и громкости
  • Яркость
  • Громкость
• Редактор, уведомления, настройки, полноэкранный режим
  • Кнопка «Выйти из режима редактирования»
  • Уведомления
  • Кнопка «Настройки»
  • Полноэкранный режим
• Источники
  • Группировка источников
  • Редактирование или удаление групп источников
• Сетки и шаблоны
  • Сетки
  • Шаблоны
    • Группировка шаблонов
    • Редактирование или удаление групп шаблонов

Запуск клиентской части приложения

Запуск клиентской версии программного обеспечения MWСС TOUCH UI производится с устройства с сенсорным экраном (планшет или сенсорная панель управления Forsite Touch 10.1).

• Для запуска клиентского приложения на планшете:
  • Нажмите на приложение Touch UI.

После успешного входа оператор должен выбрать дашборд для работы.

• Для входа на сенсорной панели управления Forsite Touch 10.1:
  • Достаточно включить сенсорную панель.

Управление дашбордами

Дашборд эмулирует дисплей видеостены и состоит из двух основных блоков:

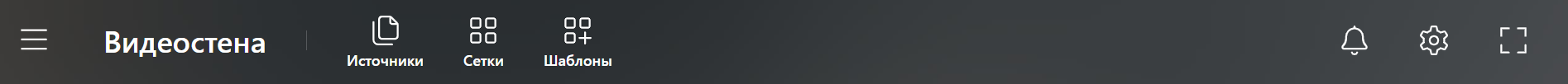

• Верхняя панель: содержит кнопки дашбордов и управления взаимодействием с интерфейсом.

• Центральная панель: представляет рабочую область, в которой расположены модуль видеостены, кнопки управления источниками, вывода информации и другие элементы.

Примечание: Положение кнопок может отличаться от представленного на рисунках из-за различий в размере видеостены и пожеланий Заказчика.

Вкладки

На верхней панели расположены кнопки для перехода между настроенными дашбордами.


• Для открытия нужного дашборда:
  • Нажмите на соответствующую вкладку.

В системе могут присутствовать следующие дашборды:

• Дашборд Видеостены — основной дашборд по умолчанию.
• Дашборд Мониторинг — дашборд с информацией о состоянии метрик оборудования (видеоконтроллера).
• Пользовательские дашборды — например, «Звук», «Свет», «Климат» и т. д.

Примечание: Чтобы создать дашборд, необходимо зайти в FBL-редактор и создать новый дашборд. После создания он появится в интерфейсе MWCC TOUCH UI.

Видеостена и управление окнами источников

Центральная панель имитирует видеостену и отображает запущенные источники.

• Для управления выводом информации на видеостену:

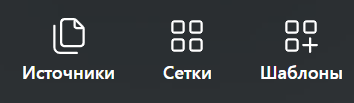

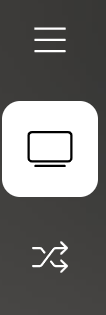

  • Используйте кнопки Сетки, Источники и Шаблоны.

• Для управления окнами активных источников:

  • Выберите источник, чтобы сделать его активным.

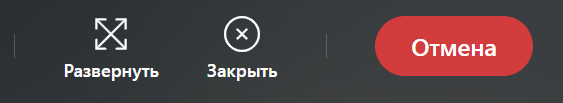

  • Используйте кнопки Развернуть и Закрыть источник.
  • Для отмены выбора источника используйте кнопку Отмена.

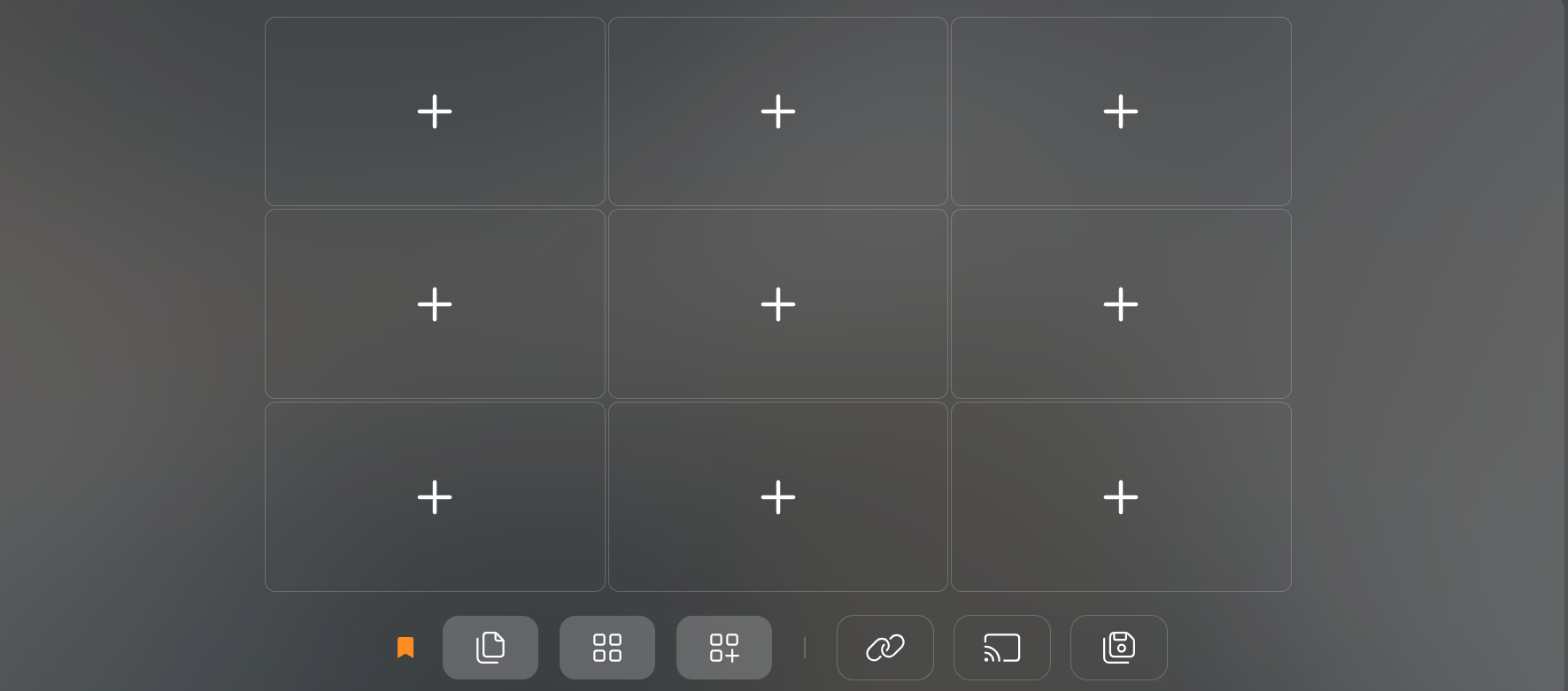

Видеостена

На модуле Видеостена отображаются активные источники согласно настроенной сетке.

Запуск источника на видеостене

Доступны два способа запуска источника:

1. Быстрое добавление:

   • Нажмите на любую свободную область видеостены.
   • Вы перейдете в раздел Доступные источники.
   • Найдите нужный источник по типу и нажмите на него один раз.
   • Источник запустится в выбранной области.

2. Через кнопку Источники:

   • Нажмите кнопку Источники.
   • Выберите нужный источник.
   • Источник будет добавлен в любую свободную ячейку видеостены.

Можно также вывести на видеостену готовый шаблон с сохранёнными источниками и сеткой.

Перемещение источника на видеостене

Переместить источник можно тремя способами:

1. Клик по источнику:

   • Нажмите на источник один раз, затем выберите свободную ячейку на видеостене, куда его переместить.

2. Перетаскивание:

   • Нажмите на источник, чтобы его выбрать.
   • Зажмите и перетащите его в нужную свободную ячейку (по вертикали или горизонтали).

Разворачивание и сворачивание источника

Два способа управления размером окна источника:

1. Двойной клик:

   • Дважды нажмите на источник.

2. Через кнопку Развернуть/Свернуть:

   • Выберите источник и нажмите кнопку Развернуть/Свернуть.

Управление окнами источников

Для управления окнами источников используйте следующие кнопки:

• Развернуть: Разворачивает источник на всю видеостену.
• Свернуть: Сворачивает развернутый источник к исходному размеру/ячейке.
• Закрыть источник: После выбора источника закрывает его и прекращает трансляцию.
• Закрыть все: Закрывает все активные источники и прекращает их трансляцию.

Рамки, подпись и слой

К окнам источников можно добавлять предварительно настроенные в MWCC: рамки, подписи и слои.

• Для добавления:

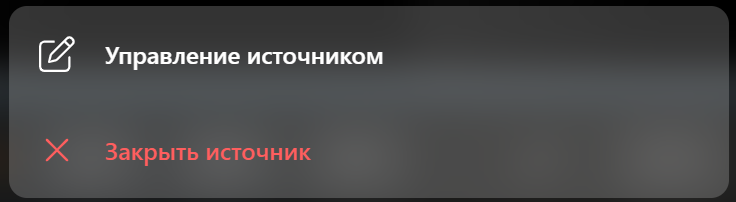

  • Зажмите окно с активным источником и удерживайте его, чтобы открыть подменю, нужно выбрать Управление источником.

Окно появляющееся после зажатия источника на центральной панели.

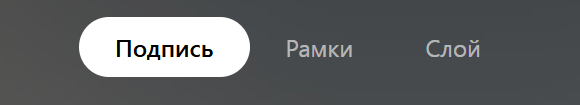

Виджеты

• Рамки: Позволяет обводить окно источника цветной рамкой. Можно включать или отключать отображение рамки.
• Подпись: Позволяет наносить подписи на окно источника. Можно включать или отключать отображение подписи.
• Слой: Позволяет накладывать поверх окна источника страницу сайта. Можно включать или отключать отображение слоя.

Виджет, применённый к окну источника, отображается в списке синим цветом. Для удаления рамки, подписи или слоя нажмите на соответствующий виджет повторно.

Логотип, дата и время, настройки яркости и громкости

Модули с логотипом, датой и временем, а также настройки яркости и громкости могут располагаться в любом месте рабочей области дашборда в зависимости от конфигурации.

Примечание: Чтобы добавить логотип, необходимо зайти в полную версию MWCC (режим администратора) и добавить его через модуль HTML-код. После создания логотип появится в интерфейсе MWCC TOUCH UI.

Яркость

• Для изменения уровня яркости:
  • Зажмите ползунок и перетащите его вправо (ярче) или влево (тусклее).
  • Для быстрого изменения нажмите кнопку (0%) или (100%).

Громкость

• Для изменения уровня громкости:
  • Зажмите ползунок и перетащите его вправо (громче) или влево (тише).
  • Для быстрого изменения нажмите кнопку (выкл.) или (100%).

Редактор, уведомления, настройки, полноэкранный режим

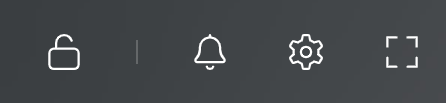

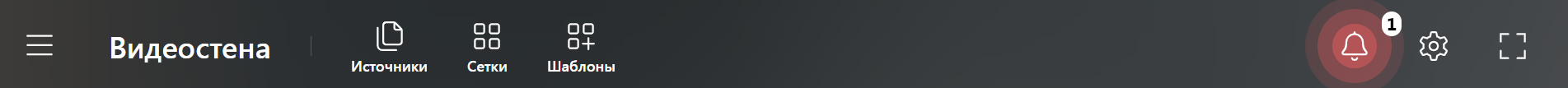

На верхней панели располагаются кнопки для выхода из режима редактирования, вызова уведомлений, перехода к настройкам и переключения в полноэкранный режим.

Кнопка «Выйти из режима редактирования»

• Отображается, если активирован инструмент Режим редактора через настройки.
• Нажмите кнопку для выхода из режима редактирования.

Подробнее об инструменте Режим редактора см. в разделе Настройки.

Уведомления

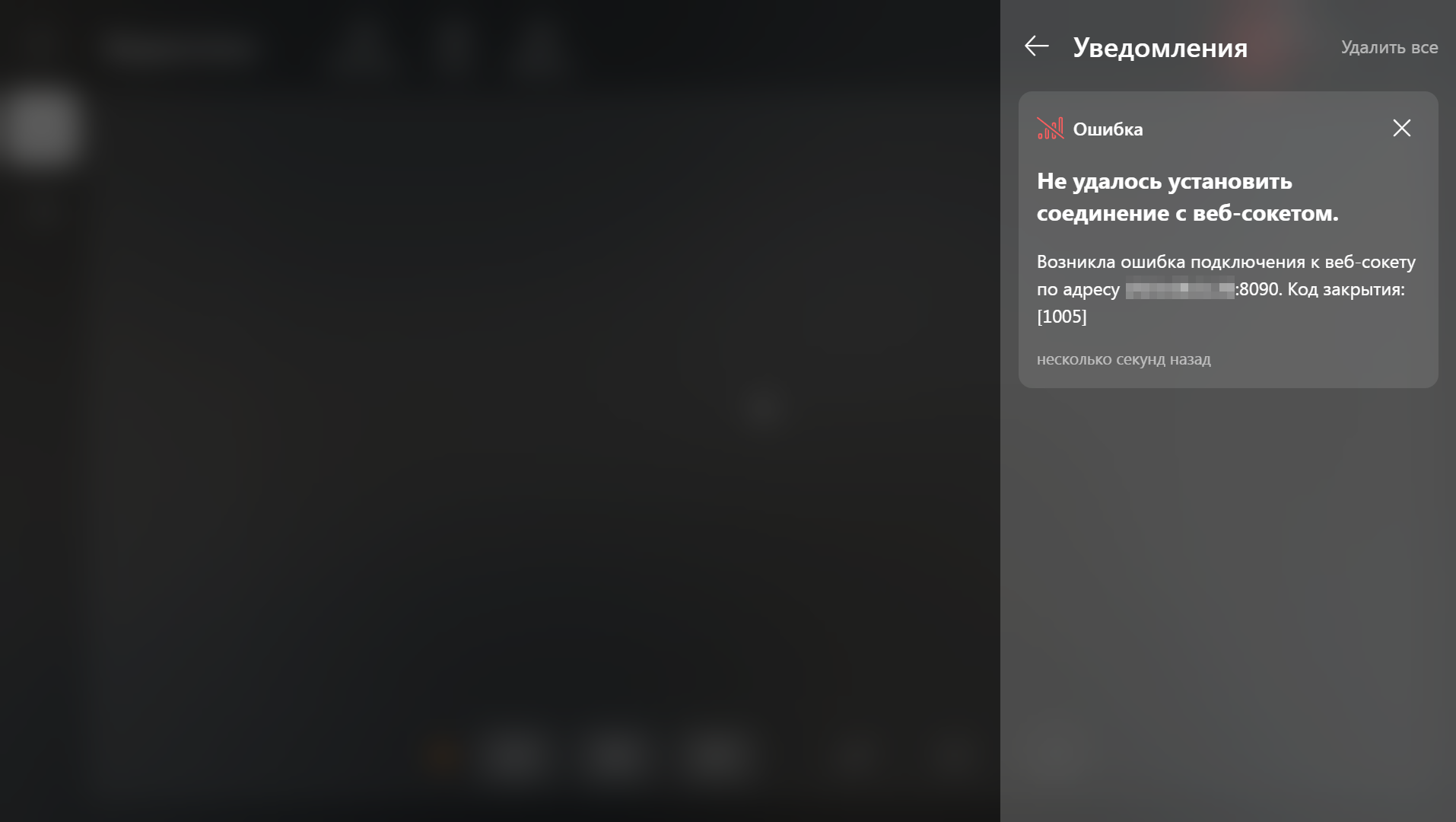

• Нажмите кнопку Уведомления для открытия панели с уведомлениями, где могут появляться сообщения об ошибках, статусе подключения и др.
• Число рядом с кнопкой показывает количество непрочитанных уведомлений.

Для работы с уведомлениями:

• Чтобы закрыть отдельное сообщение, нажмите на крестик рядом с ним.
• Чтобы закрыть все сообщения, нажмите на кнопку Очистить все.
• Чтобы скрыть панель уведомлений, нажмите на крестик на панели.

Кнопка «Настройки»

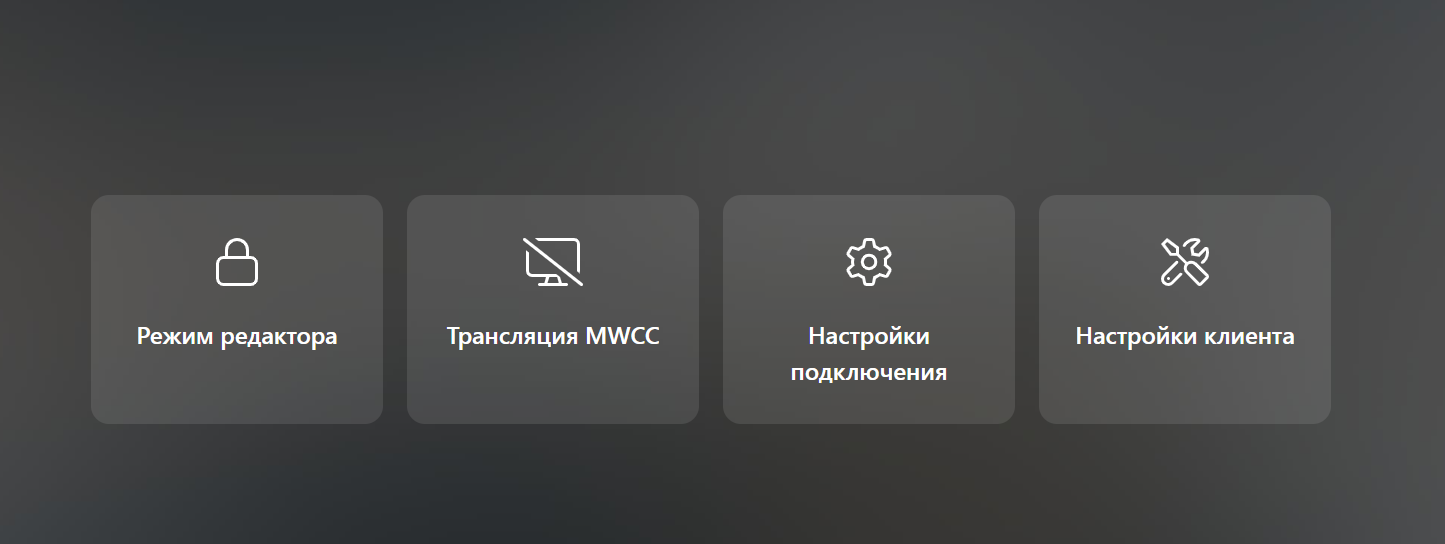

• Нажмите кнопку Настройки для перехода в раздел настроек приложения, где доступны:
  • Режим редактора,
  • Трансляция MWCC,
  • Настройка подключения,
  • Настройки клиента.

Подробнее см. в разделе Настройки.

Полноэкранный режим

• Для перехода в полноэкранный режим нажмите соответствующую кнопку.

Источники

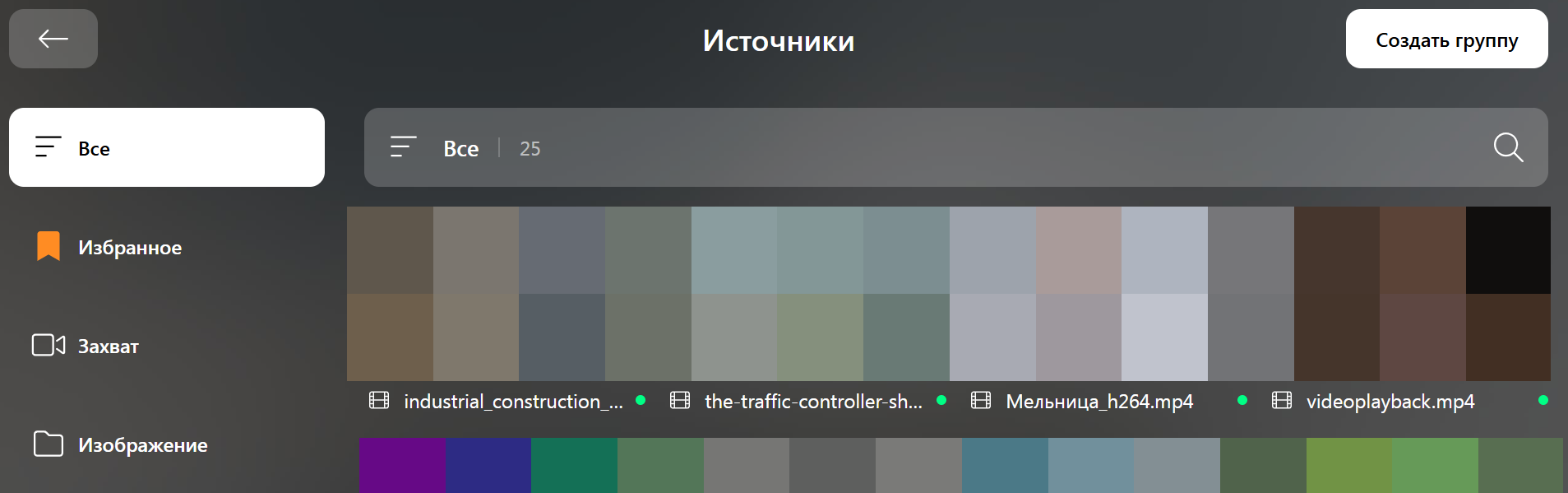

В разделе Доступные источники отображаются предсохранённые источники, сгруппированные по типу (например, «Камера», «Плейлисты», «Видео» и т. д.) и по вкладкам.

• Для перехода в раздел:
  • Нажмите кнопку Источники.

Группировка источников

• Источники могут группироваться как по типу, так и вручную по выбранным элементам.

Примечание: Группировка по типу осуществляется при пуско-наладочных работах (ПНР) системы.

Для добавления новой группы:

1. Нажмите на кнопку добавления Создать группу.
2. В поле Новая группа укажите имя группы.
3. В списке Группы источников выберите типы групп, которые будут отображаться в данной директории.
4. В общем списке выберите нужные файлы (для множественного выбора нажмите на каждый источник один раз; повторное нажатие отменяет выбор).
5. Нажмите кнопку Применить.

Примечание: Чтобы создать новый источник, необходимо зайти в полную версию MWCC (режим администратора) и добавить его через раздел Доступные источники. После создания источник появится в MWCC TOUCH UI.

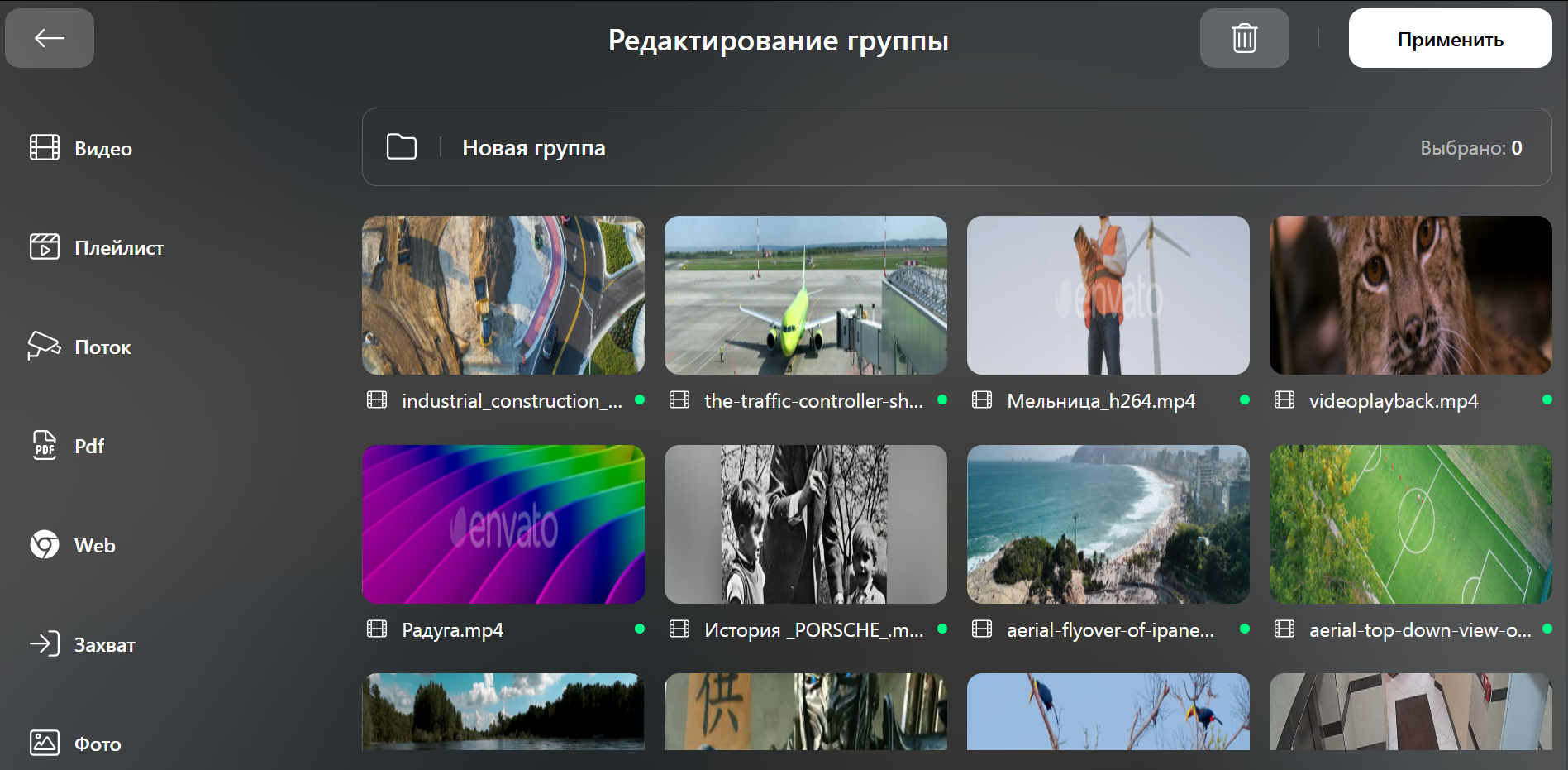

Редактирование или удаление групп источников

Чтобы отредактировать группу источников:

1. Выберите группу источников из списка
2. Нажмите кнопку Редактировать
3. Внесите необходимые изменения.
4. Нажмите кнопку Применить. или Удаление.

Сетки и шаблоны

Для разметки областей на видеостене, а также для запуска сохранённых шаблонов, используйте кнопки Сетки и Шаблоны.

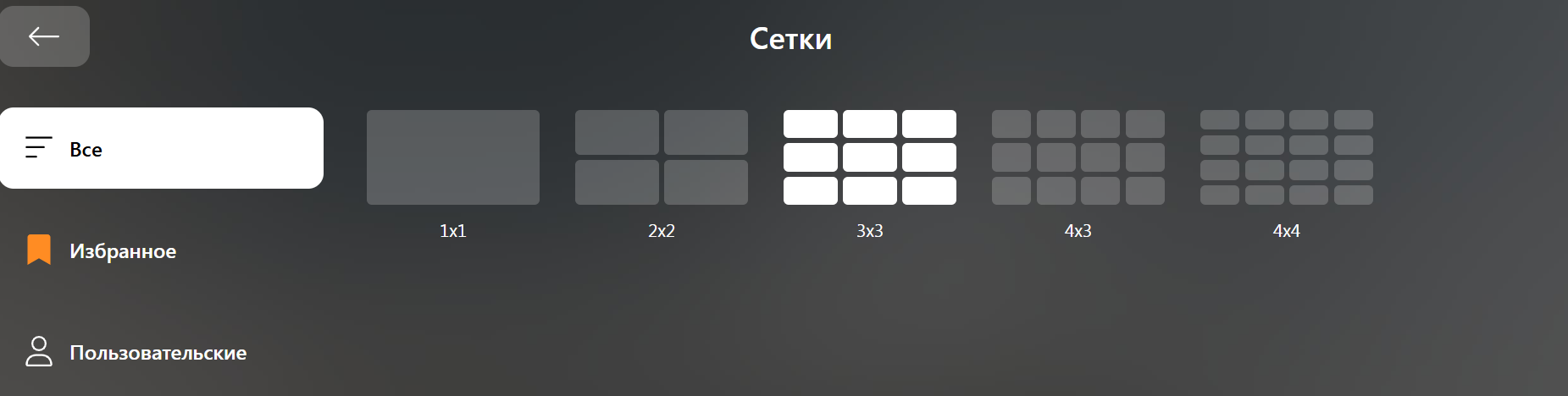

Сетки

• Инструмент «Опорные сетки»:
  • Выводит на видеостену предустановленные опорные сетки (создаваемые в MWCC в режиме администратора).
• Для добавления сетки:
  • Нажмите на нужный вариант сетки. Применённая сетка будет выделена цветом в списке.

Примечание: Чтобы создать новые варианты сеток, необходимо зайти в полную версию MWCC (режим администратора) и добавить их. После создания они появятся в MWCC TOUCH UI.

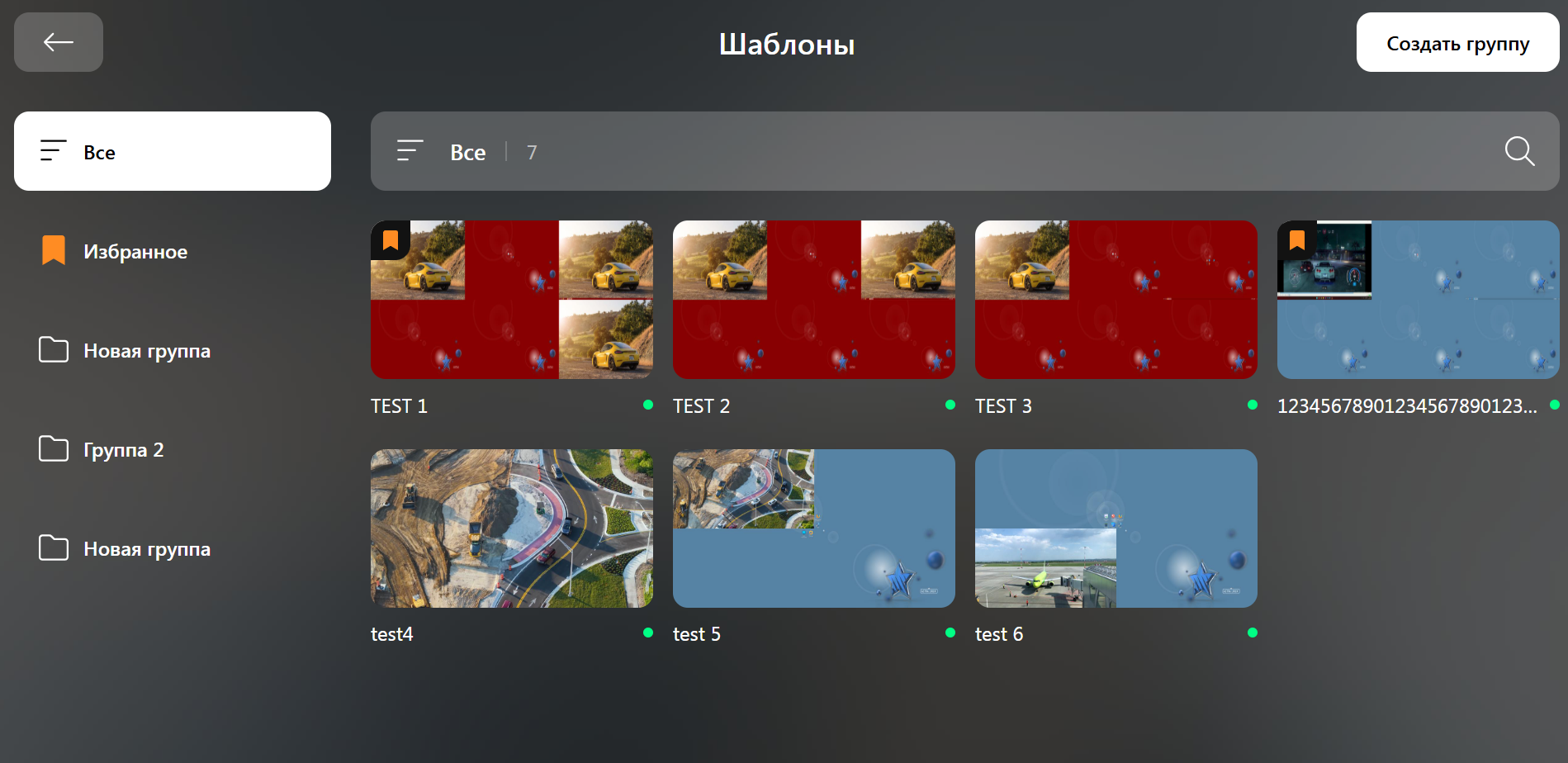

Шаблоны

• Инструмент «Шаблоны»:
  • Позволяет запускать на видеостене готовые предустановленные шаблоны для оперативного восстановления конфигурации источников.
  • Шаблоны можно группировать для быстрого доступа, причём группы отображаются во вкладках.

Примечание: Чтобы создать шаблон, необходимо зайти в полную версию MWCC (режим администратора) и добавить новый шаблон. После создания он появится в MWCC TOUCH UI.

Группировка шаблонов

Для создания группы шаблонов:

1. Нажмите на кнопку добавления Создать группу.
2. В поле Новая группа укажите имя группы.
3. В общем списке выберите нужные шаблоны (для множественного выбора нажмите на каждый источник один раз; повторное нажатие отменяет выбор).
4. Нажмите кнопку Применить.

Редактирование или удаление групп шаблонов

Чтобы отредактировать группу источников:

1. Выберите группу шаблонов из списка
2. Нажмите кнопку Редактировать
3. Внесите необходимые изменения.
4. Нажмите кнопку Применить. или Удаление.
