Доступные источники

Создано: Варлаам Глотов, Изменено Вт, 25 Мар на 12:47 PM по Варлаам Глотов

СОДЕРЖАНИЕ

Общие характеристики возможностей
Управление источниками на видеостене
Удаленный рабочий стол
Видеоисточник
Видеопоток
Плейлист

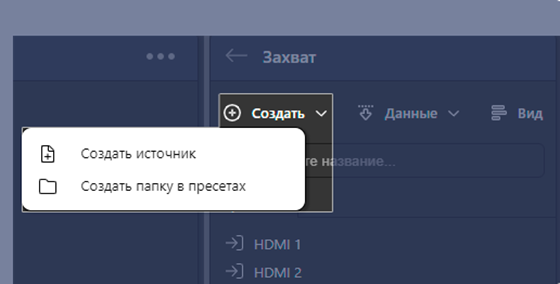

Захват
Web-источник

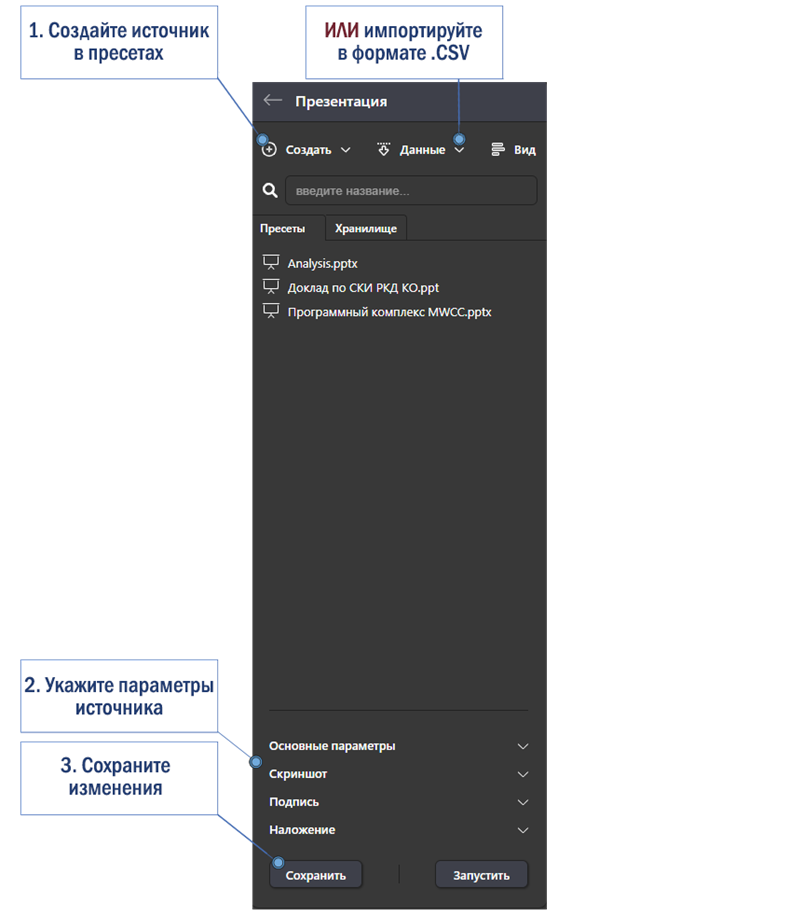

Презентация
Приложение

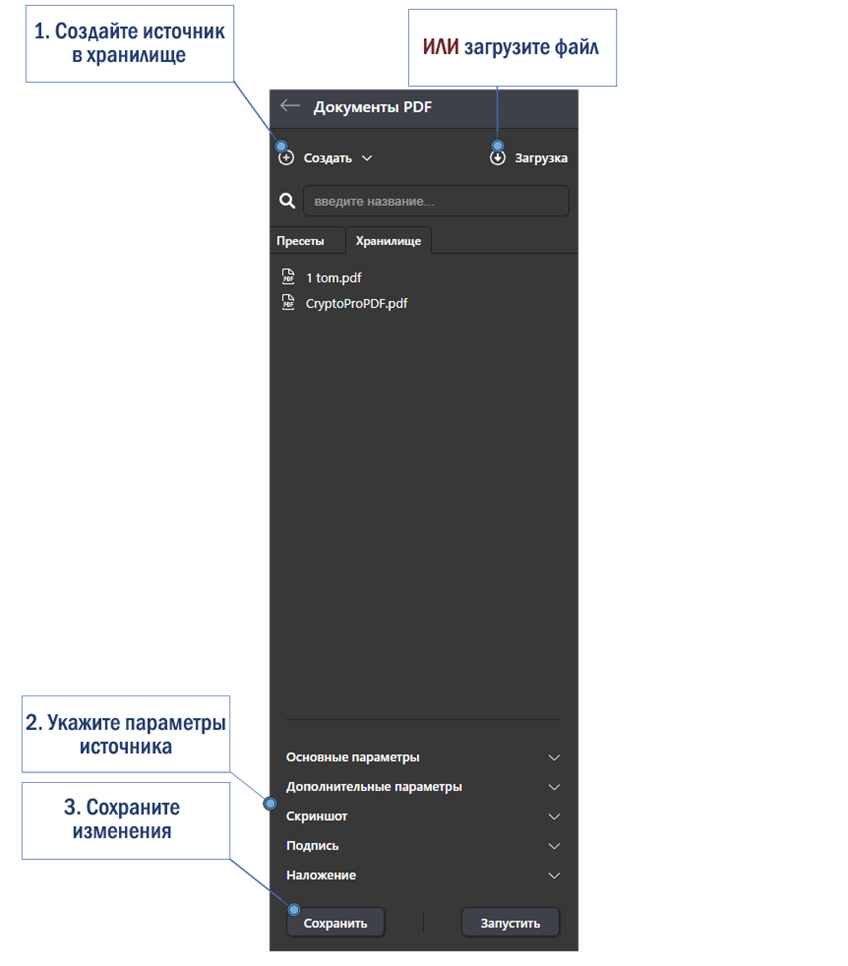

Документы PDF
RSS-канал

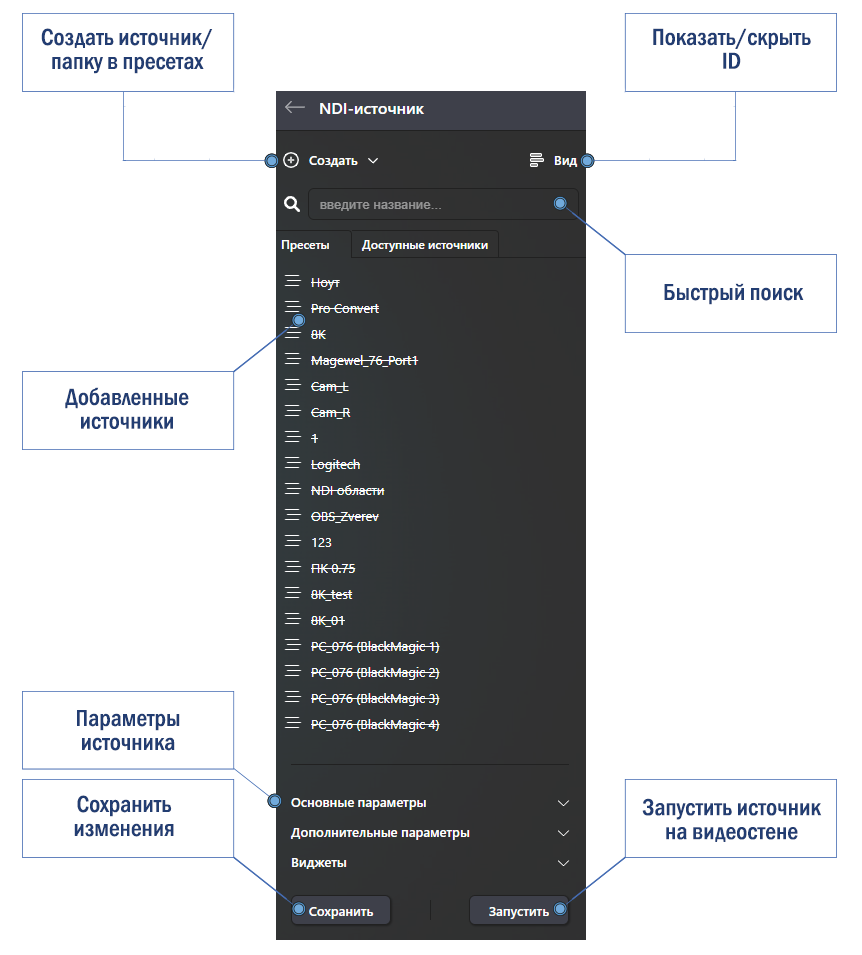

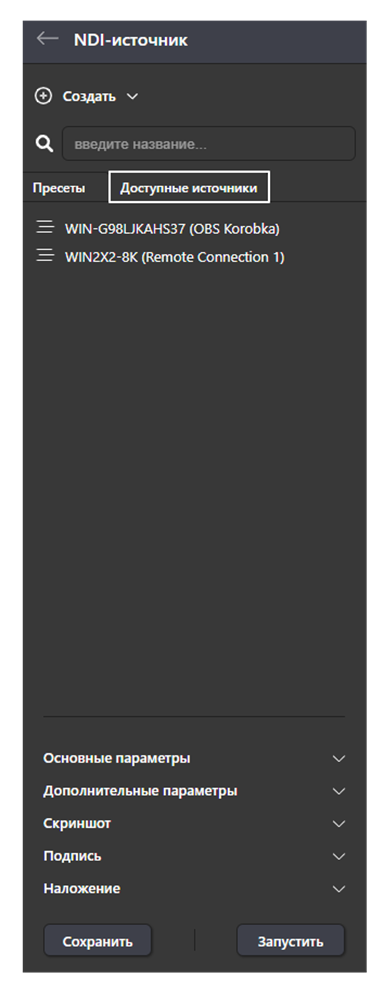

NDI-источник
Диаграмма

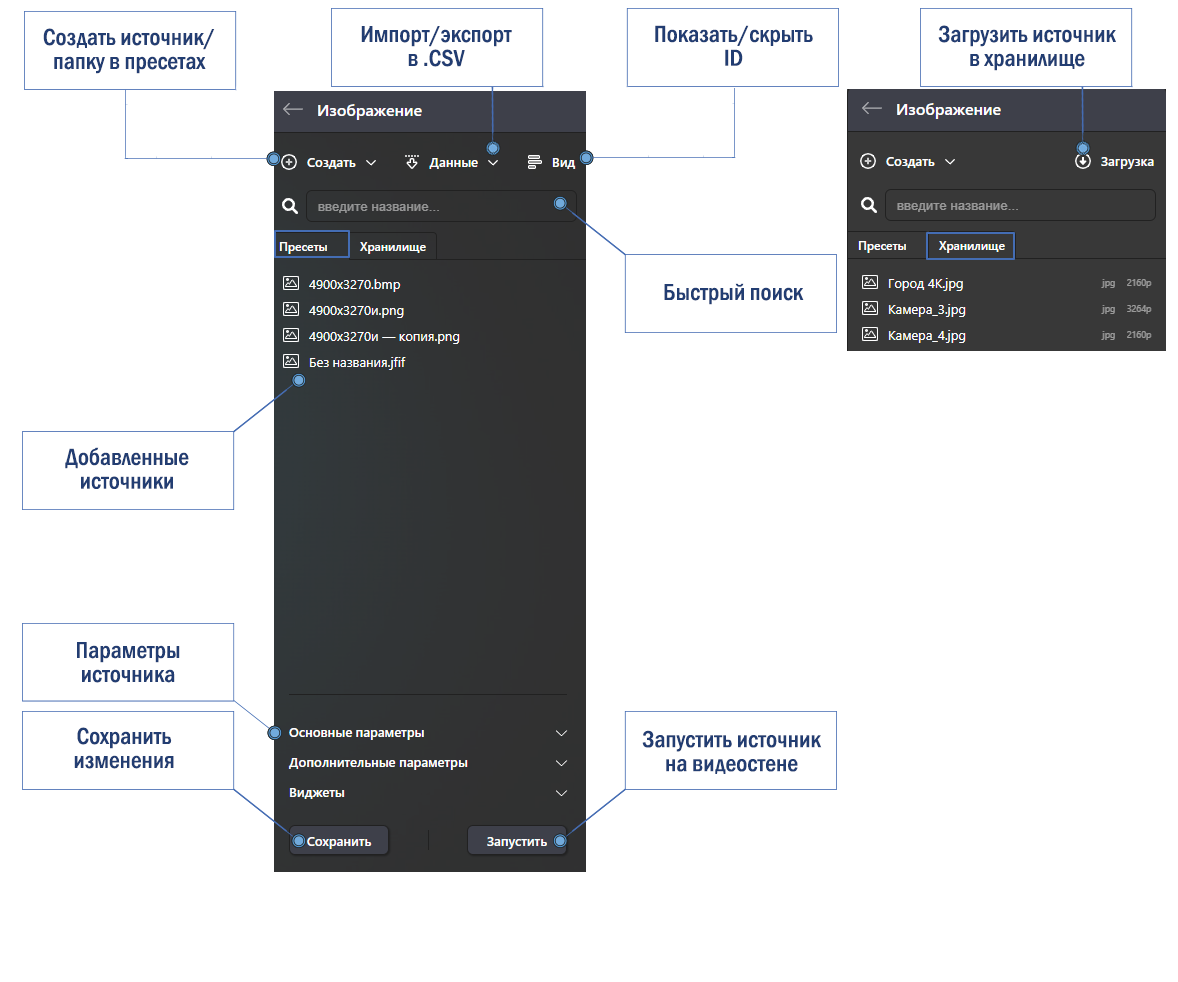

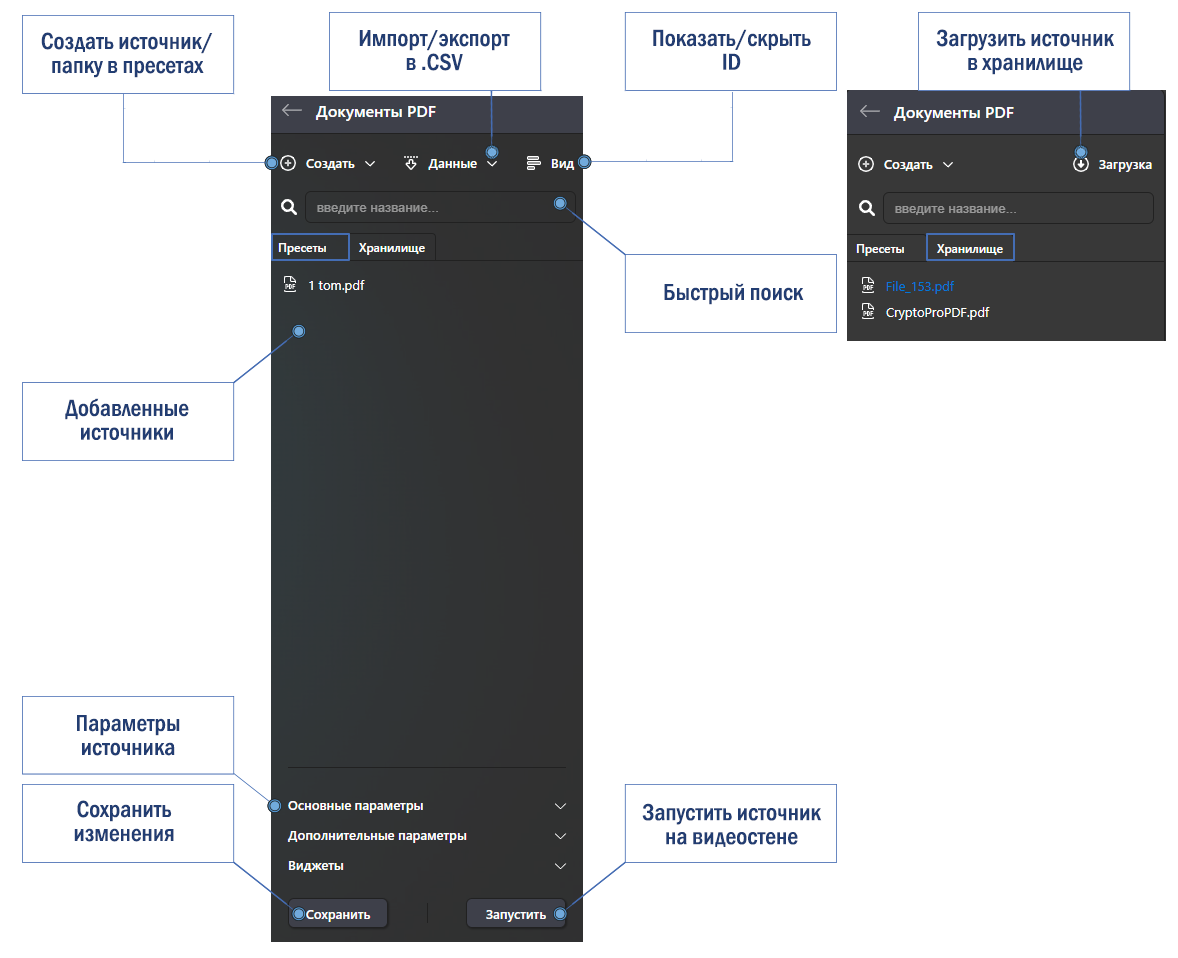

Общие характеристики возможностей

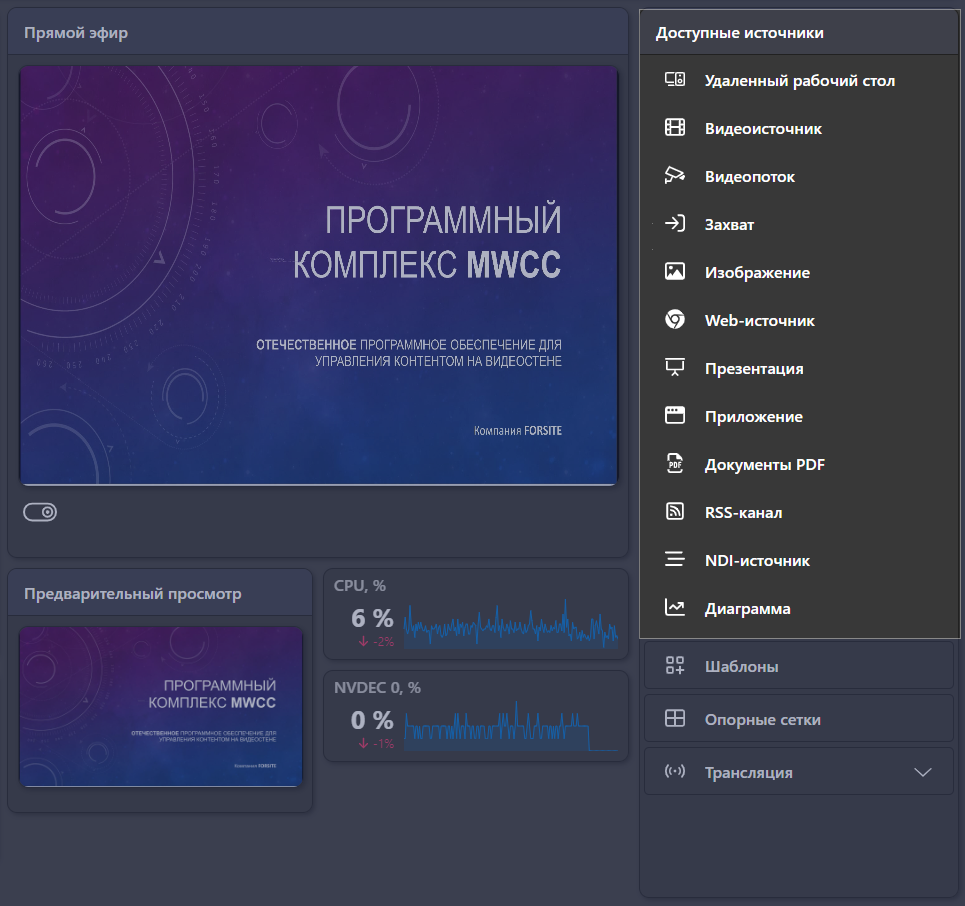

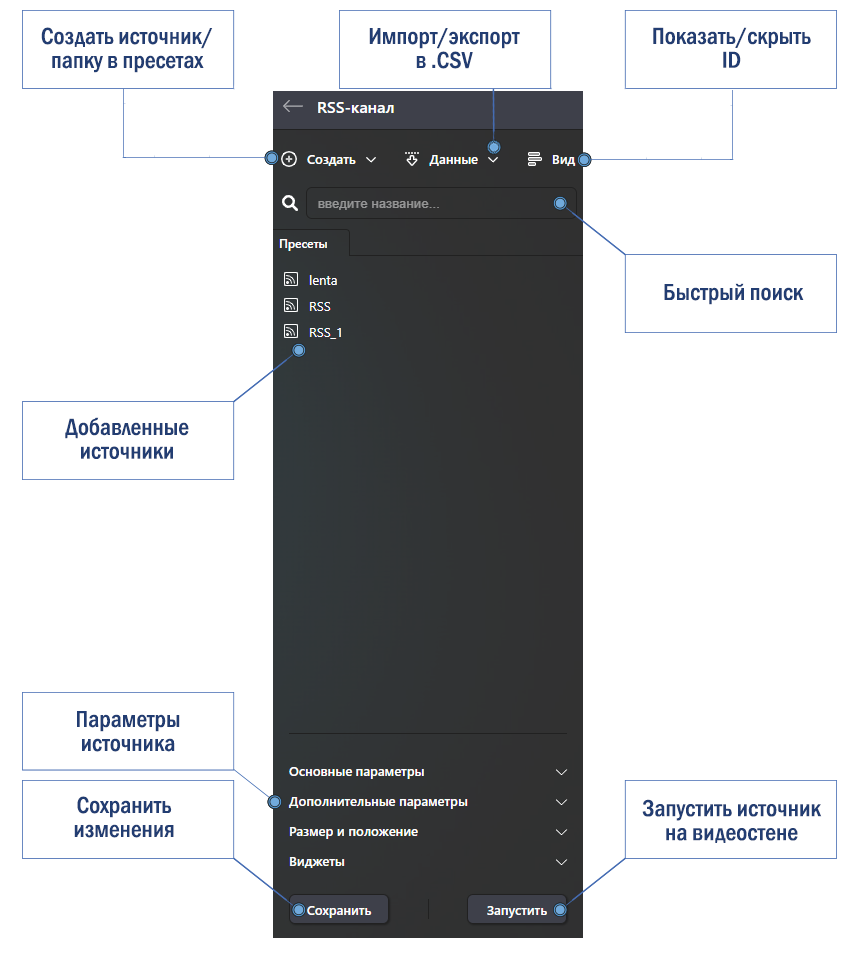

К доступным источникам относятся внешние ресурсы, программные источники и аппаратные видеовходы профессиональных плат видеозахвата, с которых будет транслироваться информация на видеостену. В приложении MWCC на видеостену можно добавить следующие источники: Удаленный рабочий стол, Видеоисточник, Видеопоток, Плейлист, Захват, Изображение, Web-источник, Презентация, Приложение, Документы PDF, RSS-канал, NDI-источник и Диаграмма.

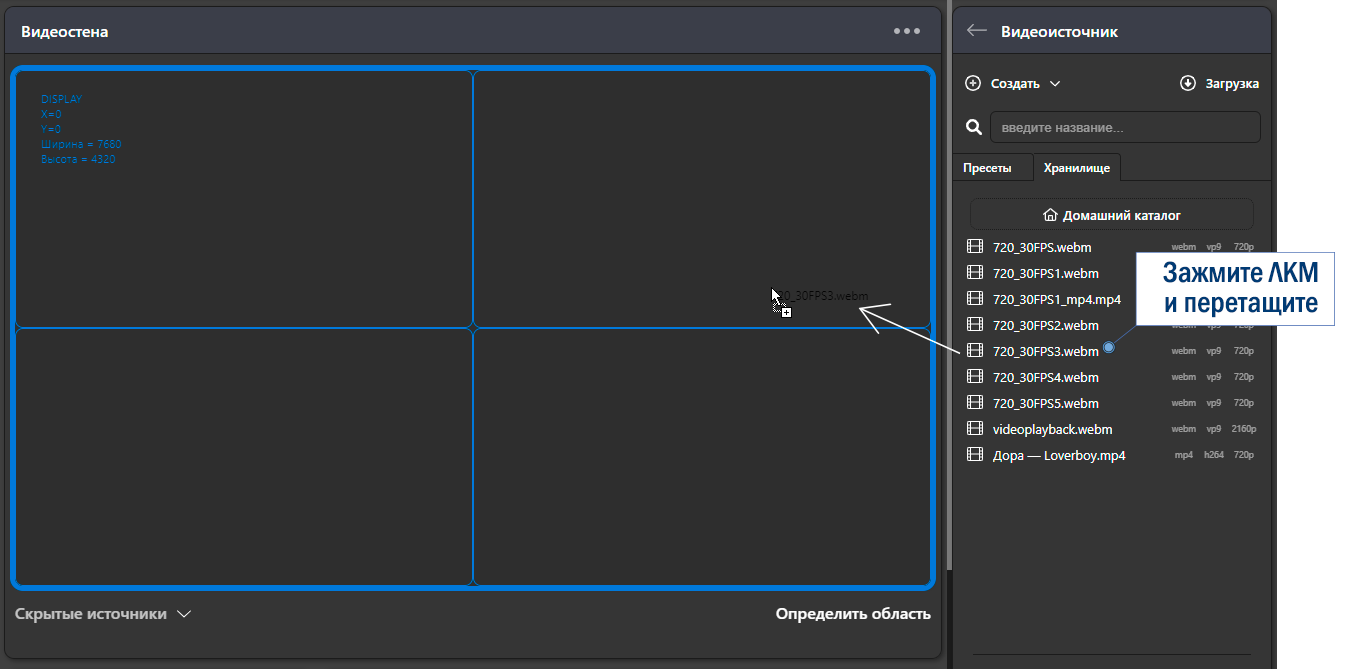

Функция Drag&Drop

У всех источников работает функция Drag&Drop. Это значит, что вы можете перетаскиванием перенести источник, шаблон или сохраненную сетку из боковой панели прямо на рабочую область. Для этого нажмите на элемент левой кнопкой мыши (ЛКМ), зажмите ее и перетащите элемент. Однако Drag&Drop нельзя использовать, если заполнена вся область видеостены.

Также данная функция позволяет переносить источники по папкам.

Разрешение и формат файлов

Каждый источник имеет свой формат файлов. В случае загрузки файла с неверным разрешением или сохранением файла с неверным разрешением программа выдаст предупреждающее сообщение. Например: «В источнике видео нельзя сохранить файл картинки».

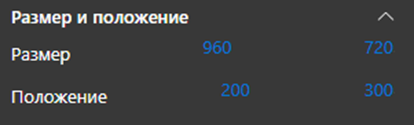

Координаты источника

По умолчанию всегда координаты источника по оси X: 300, по оси Y: 300, ширина источника: 600, высота источника: 400 px. Все координаты и размеры окон источников указываются в px (пикселях).

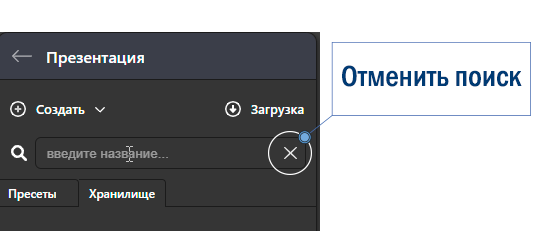

Быстрый поиск

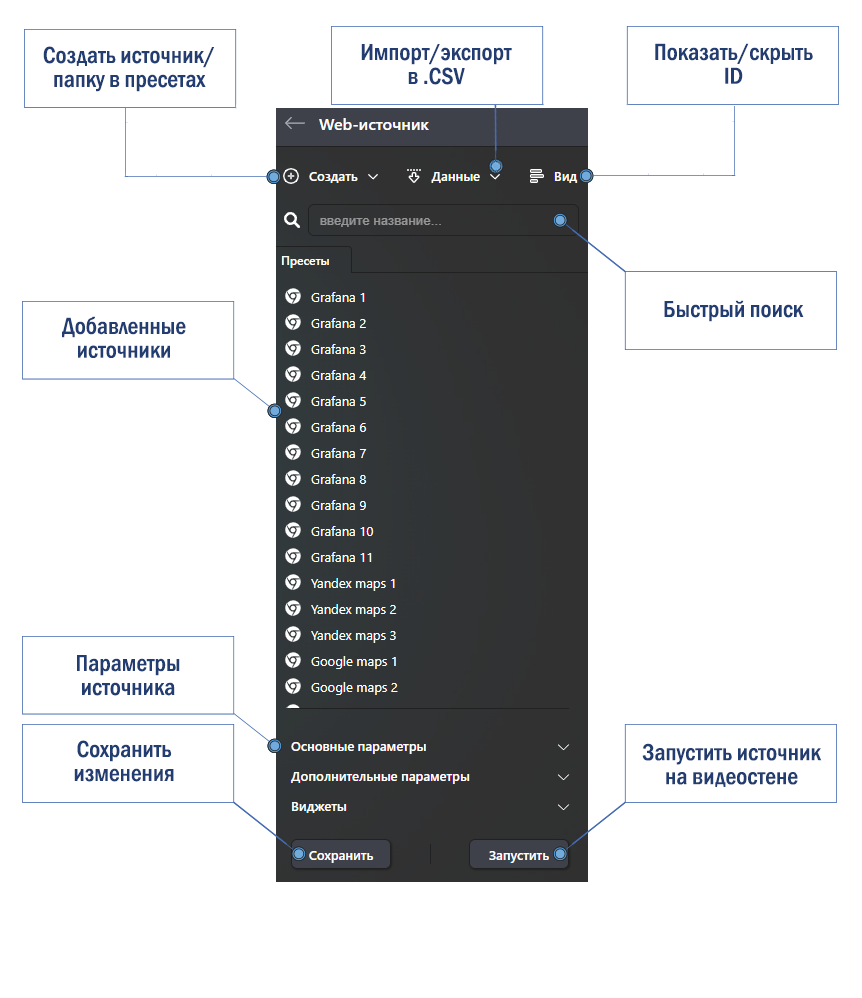

В верхней части окна добавления источника отображается строка для быстрого поиска записей по названию.

Пресеты и хранилище

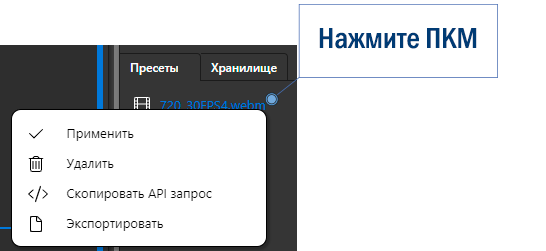

На вкладке Пресеты отображаются источники, созданные вручную. Также на вкладку попадают файлы, в которые были внесены изменения на вкладке Хранилище. Здесь вы можете, нажав на необходимую запись правой кнопкой мыши, выполнить следующие действия:

Запустить запись — пункт Применить.
Удалить запись — пункт Удалить.
Скопировать API — пункт Скопировать API-запрос
Скачать данные записи в формате .CSV — пункт Экспортировать.

На вкладке Хранилище находятся загруженные источники. Если в параметры источника на вкладке Хранилище вносятся изменения, то при сохранении источник также отобразится на вкладке Пресеты, в домашнем каталоге (без папки).

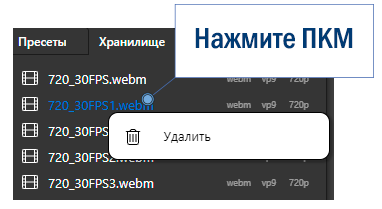

Данные записи можно запустить на видеостене или удалить. Чтобы удалить источник из Хранилища, нажмите по нему правой кнопкой мыши (ПКМ) и выберите пункт Удалить.

Вкладка Хранилище присутствует только у загружаемых источников: Видеоисточник, Плейлист, Изображение, Презентация, Документы PDF. Также вкладка отображается у источников Приложение и Диаграмма.

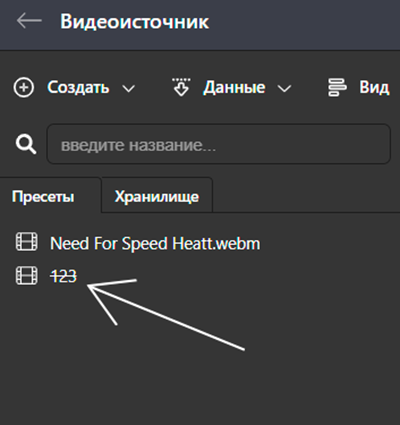

Если путь к источнику указан некорректно или не указан, то в списке источник будет перечеркнут.

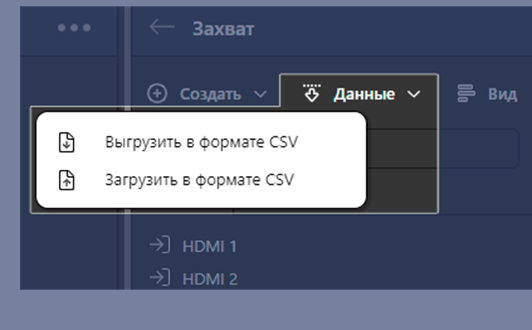

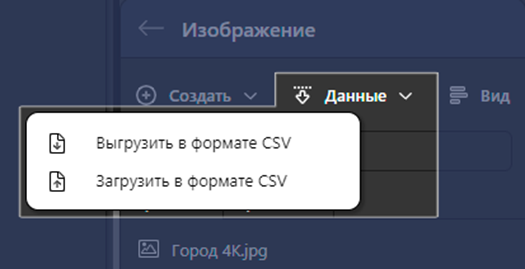

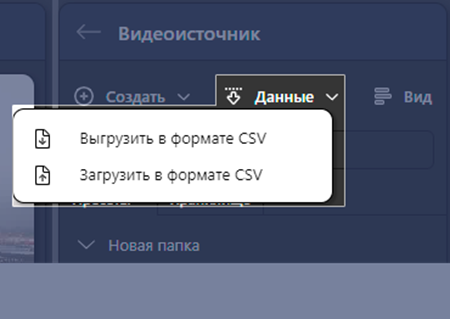

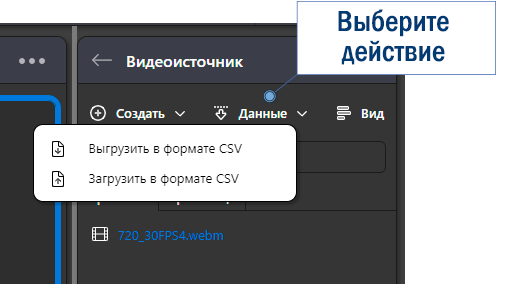

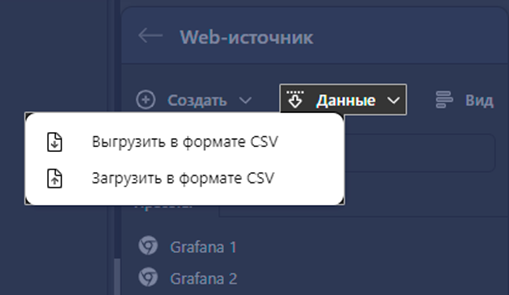

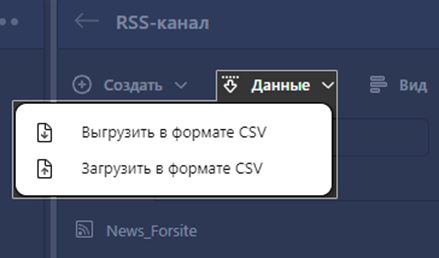

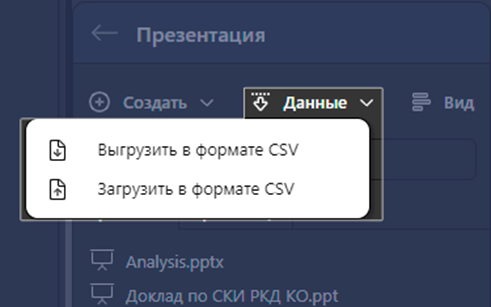

Экспорт/Импорт файлов

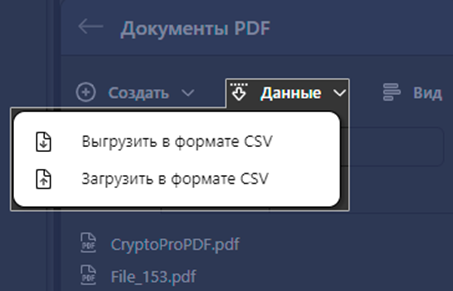

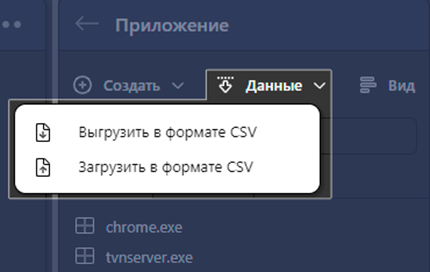

Данные в пресетах о записях в источниках Удаленный рабочий стол, Видеоисточник, Видеопоток, Захват, Web-источник, Приложение и RSS-канал можно экспортировать и импортировать в формате .csv. Для этого нажмите на кнопку Данные и в выпадающем списке выберите действие:

Выгрузить в формате CSV — записи с предварительными настройками будут выгружены на ваше устройство.
Загрузить в формате CSV — записи с предварительными настройками будут загружены на сторону MWCC, на вкладку Пресеты.

Также можно экспортировать папки. Для этого нажмите правой кнопкой мыши по папке и в выпадающем меню выберите пункт Экспортировать.

Вид

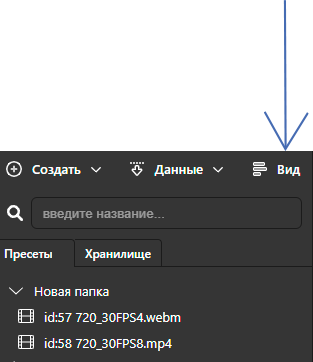

Вы можете изменить вид отображения источников в списке. Для этого на вкладке Пресеты нажмите на кнопку Вид. Рядом с наименованием источника отобразится его ID. По умолчанию источники в списке отображаются без ID. Чтобы отменить отображение ID, нажмите еще раз на кнопку Вид.

Папки источников

На вкладках Пресеты и Хранилище добавляемые файлы можно сортировать по папкам. Для создания папки нажмите на кнопку Создать. В выпадающем меню выберите пункт Создать папку в пресетах или Создать папку в хранилище. Будет добавлена папка с названием Новая папка.

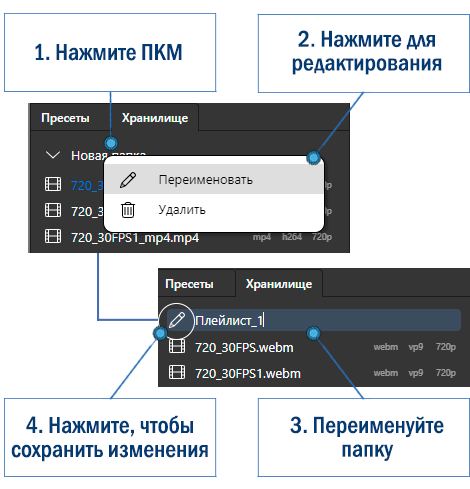

Чтобы переименовать папку, нажмите на папку правой кнопкой мыши (ПКМ) и в выпадающем меню выберите пункт Переименовать. Внесите изменения и нажмите на кнопку с изображением карандаша.

Чтобы удалить папку, нажмите на нее правой кнопкой мыши и в выпадающем меню выберите пункт Удалить.

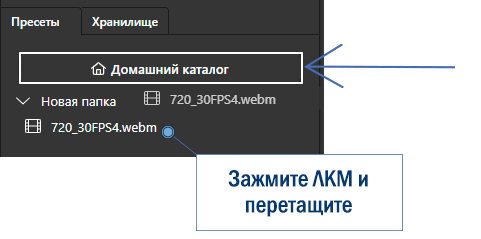

Чтобы переместить источник в папку, зажмите его левой кнопкой мыши и перетащите в нужную папку. Чтобы переместить источник в раздел без папки, зажмите его левой кнопкой мыши и перетащите на появившуюся панель Домашний каталог.

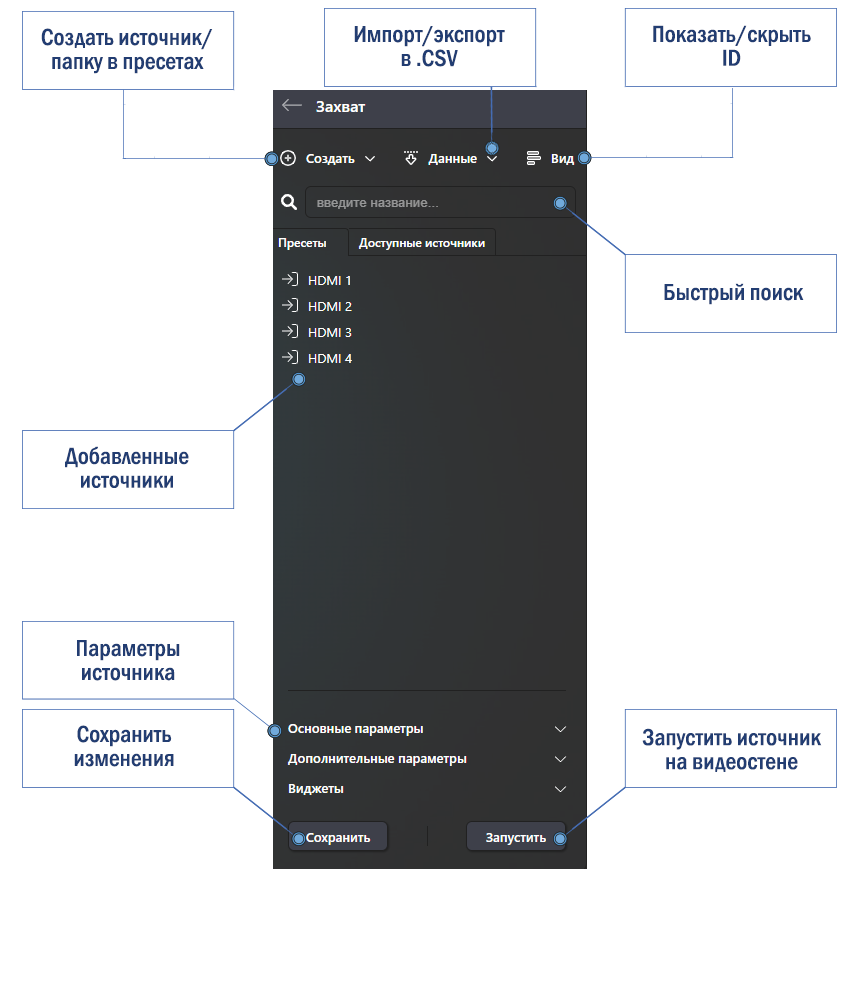

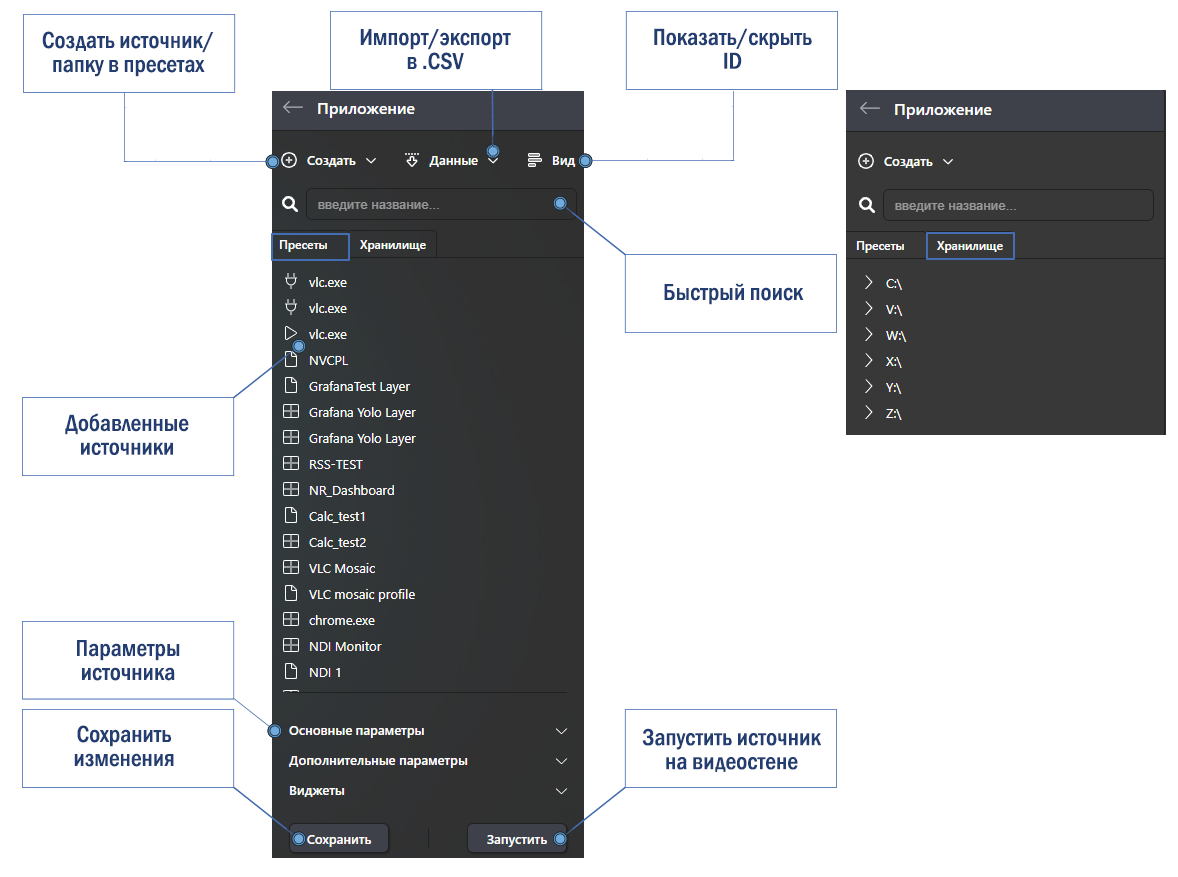

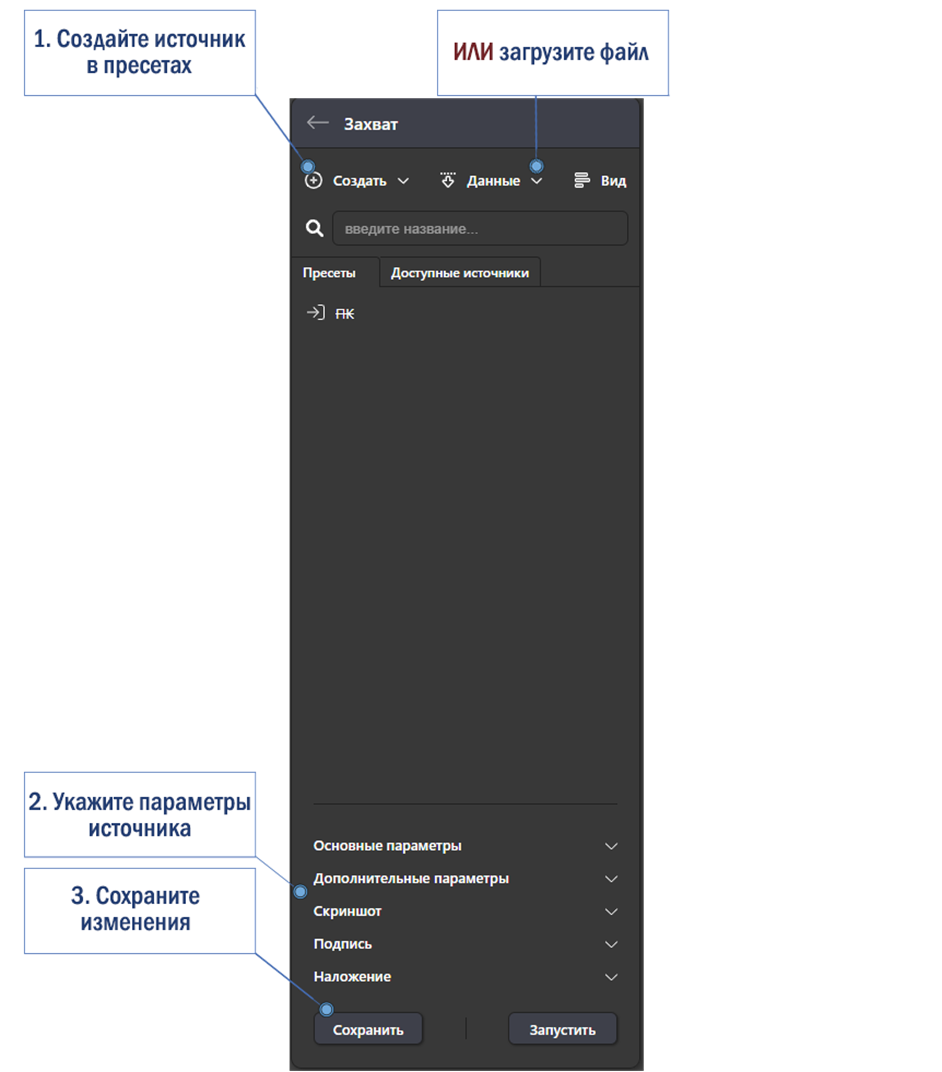

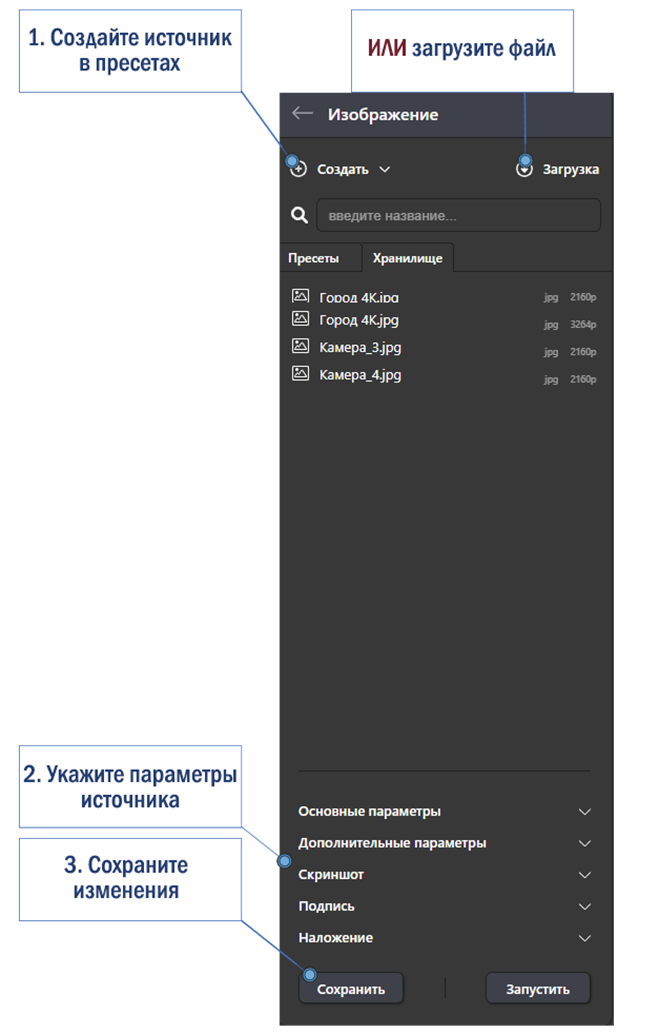

Создание и загрузка источников

Кнопка Загрузка позволяет загрузить файлы в хранилище для последующего использования. Для этого в панели управления источником необходимо перейти на вкладку Хранилище и нажать на кнопку Загрузка.

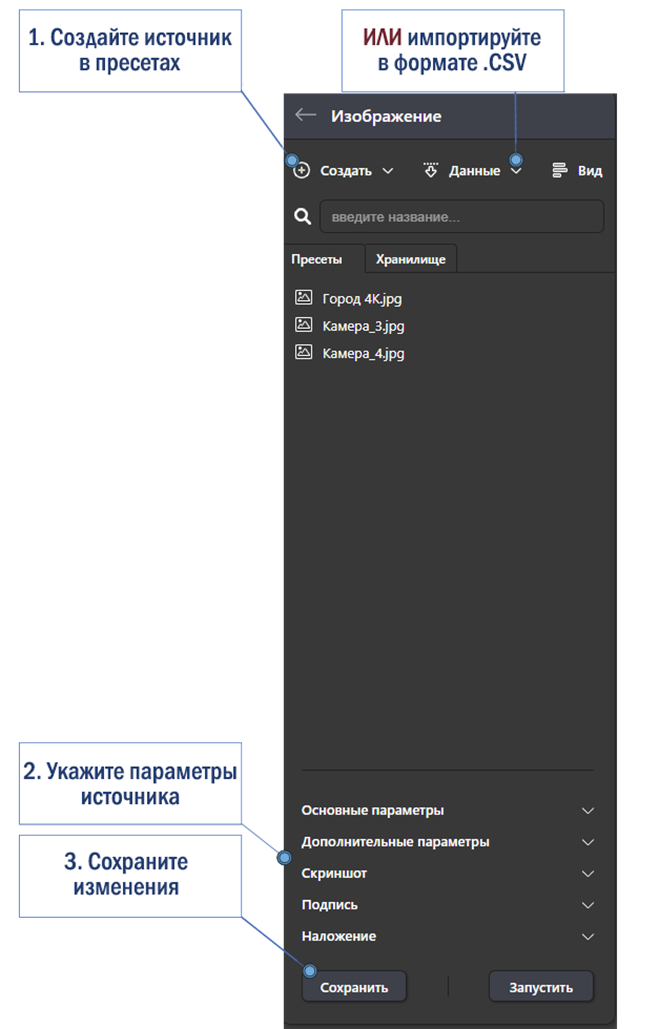

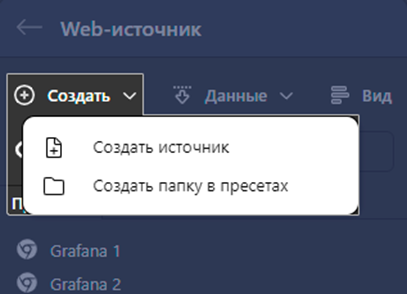

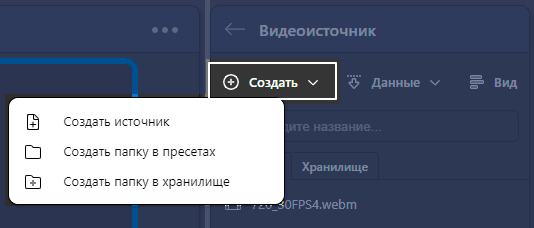

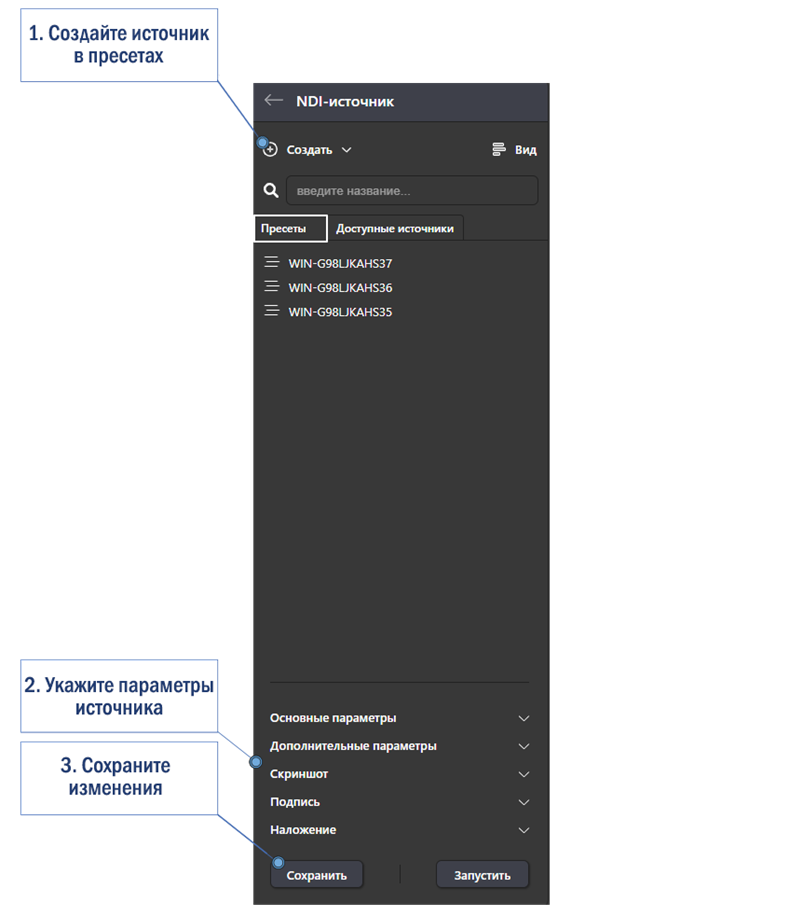

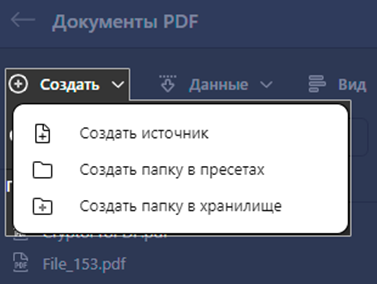

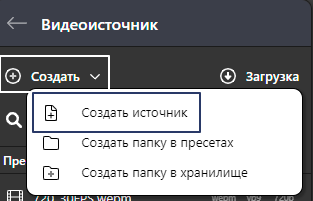

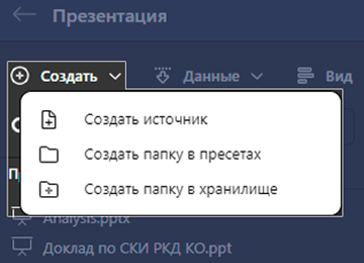

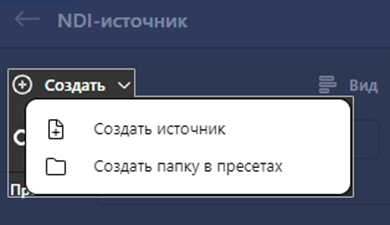

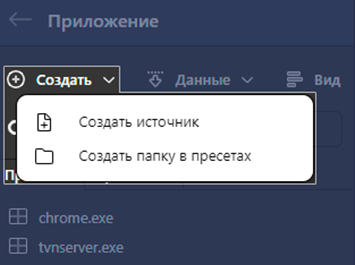

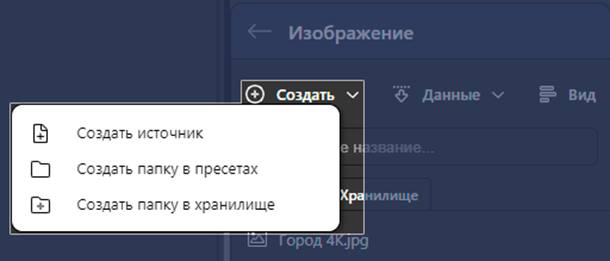

Также источник можно создать. Для этого на вкладке Пресеты или Хранилище нажмите на кнопку Создать и выберите пункт:

Создать источник. После нажатия необходимо заполнить Основные параметры,
Создать папку в пресетах. Будет создана новая папка на вкладке Пресеты.
Создать папку в хранилище. Будет создана новая папка на вкладке Хранилище.

Параметры источников

У источников Удаленный рабочий стол, Видеоисточник, Видеопоток, Плейлист, Захват, Изображение, Web-источник, Приложение, Документы PDF, NDI-источник, Диаграмма можно настроить: основные и дополнительные параметры, скриншот, добавить подпись и наложение. У источника Презентация дополнительные параметры отсутствуют.

Редактирование

Вы можете отредактировать файл источника в списке. После сохранения внесенных изменений создается новая запись с файлом и добавляется в конец списка в разделе Пресеты или Хранилище.

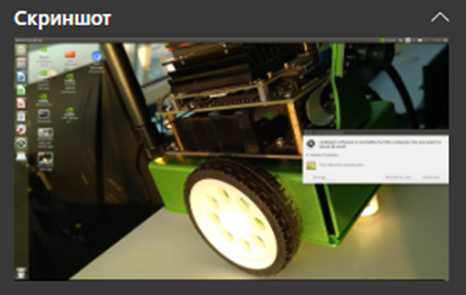

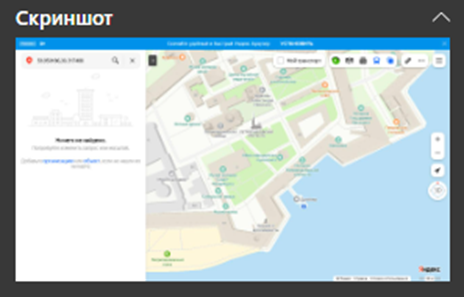

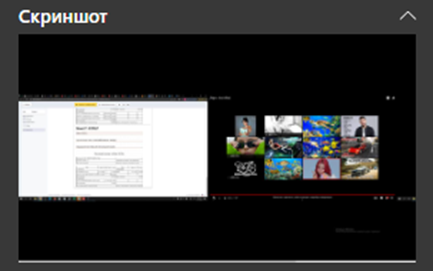

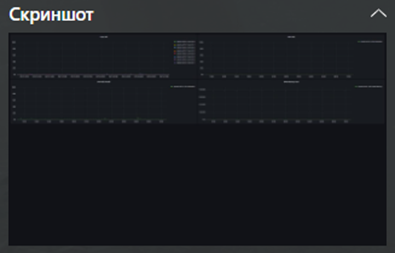

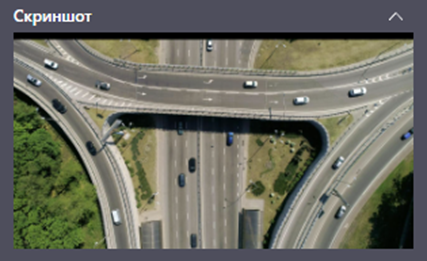

Скриншот

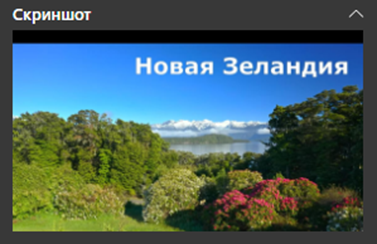

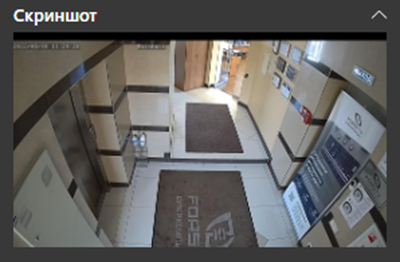

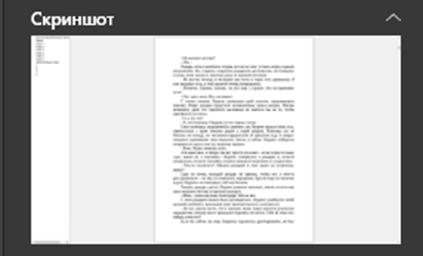

У каждого источника отображается свой скриншот, который будет использоваться в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через Управление источниками на видеостене, параметр Сохранить превью.

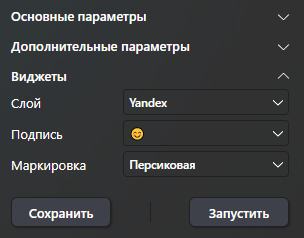

Виджеты

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Для этого их необходимо создать в разделе Инструменты — Виджеты.

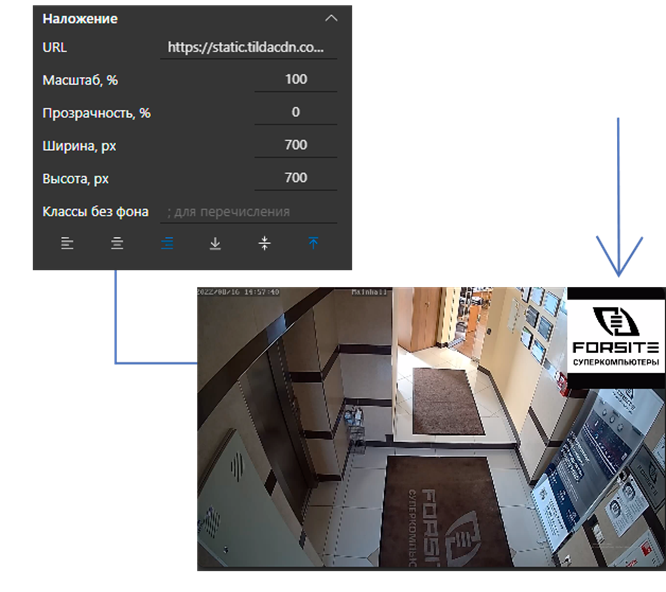

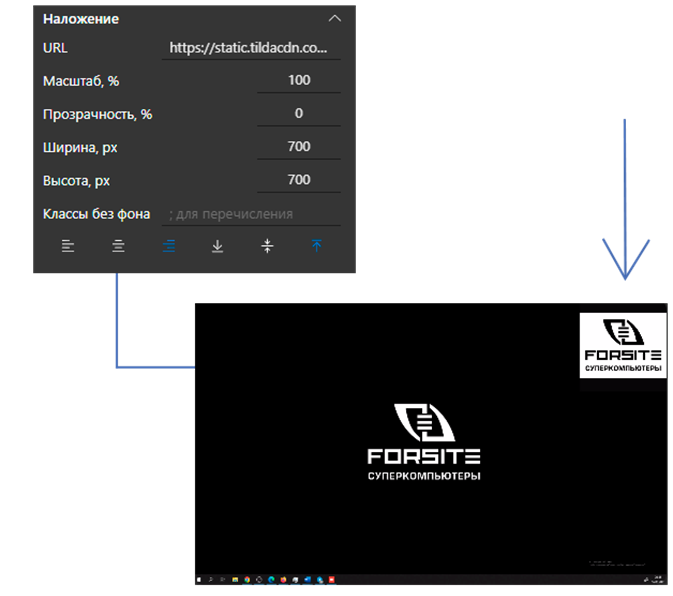

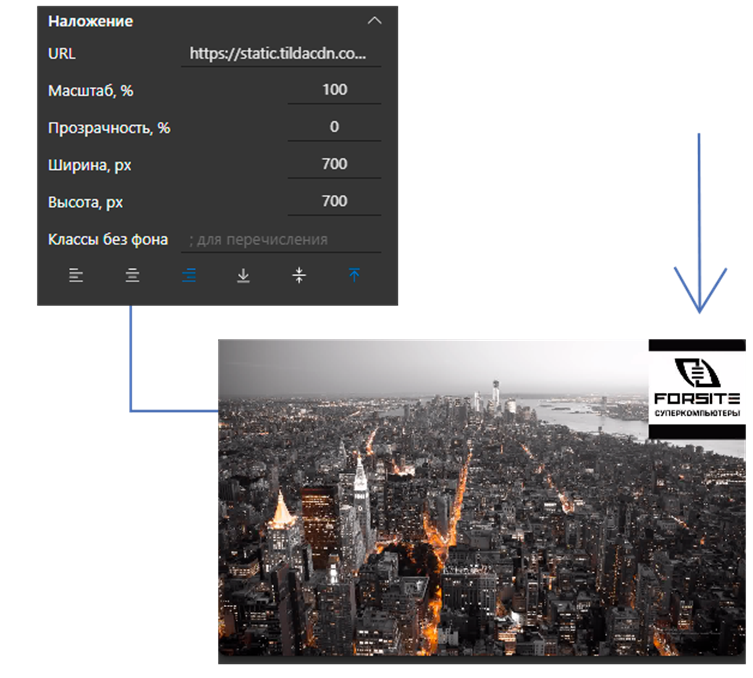

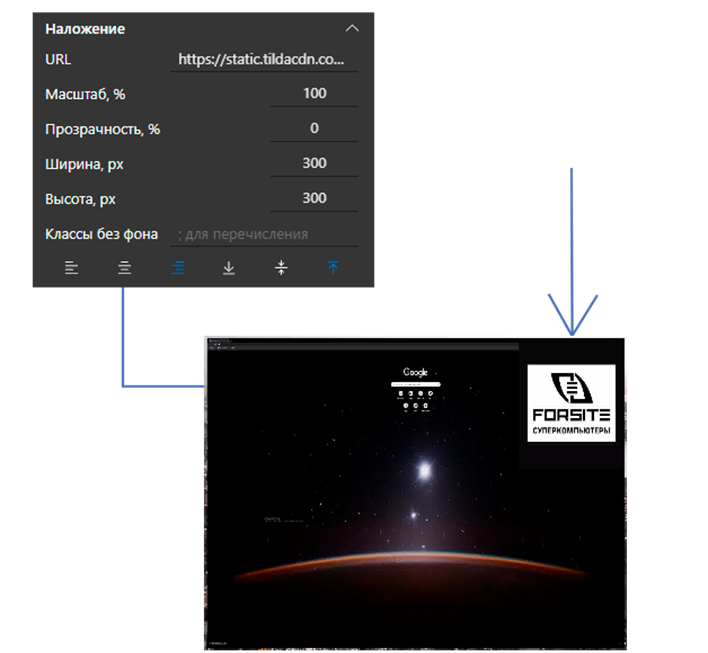

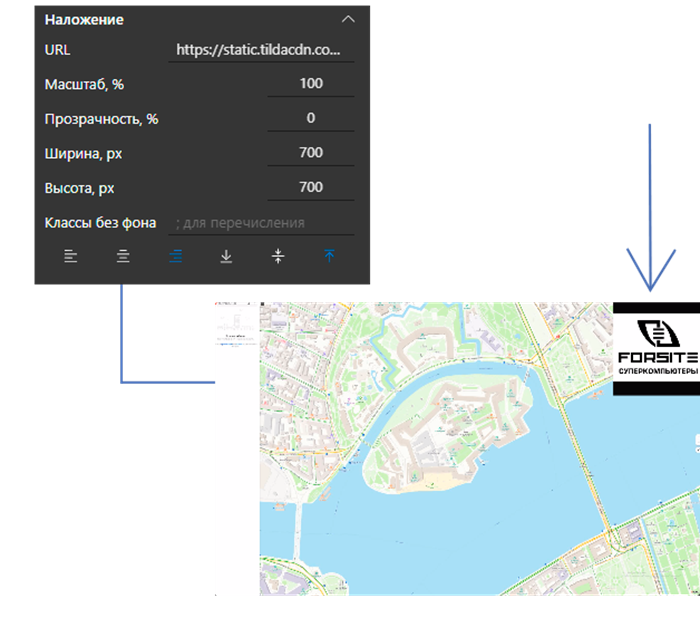

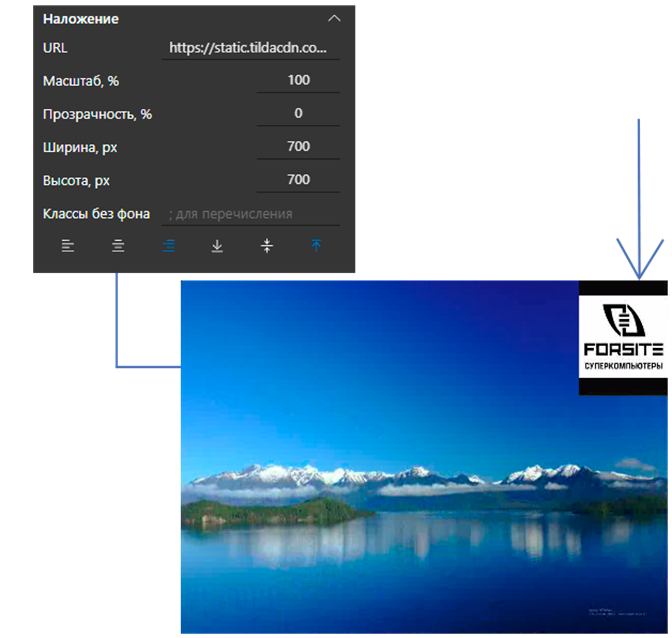

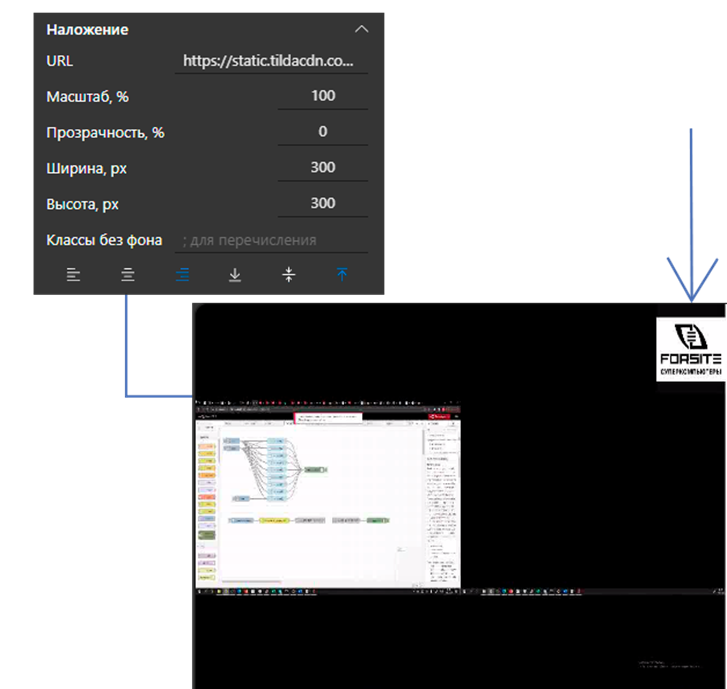

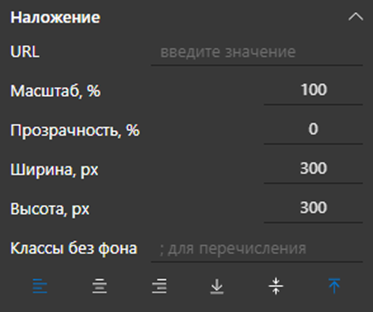

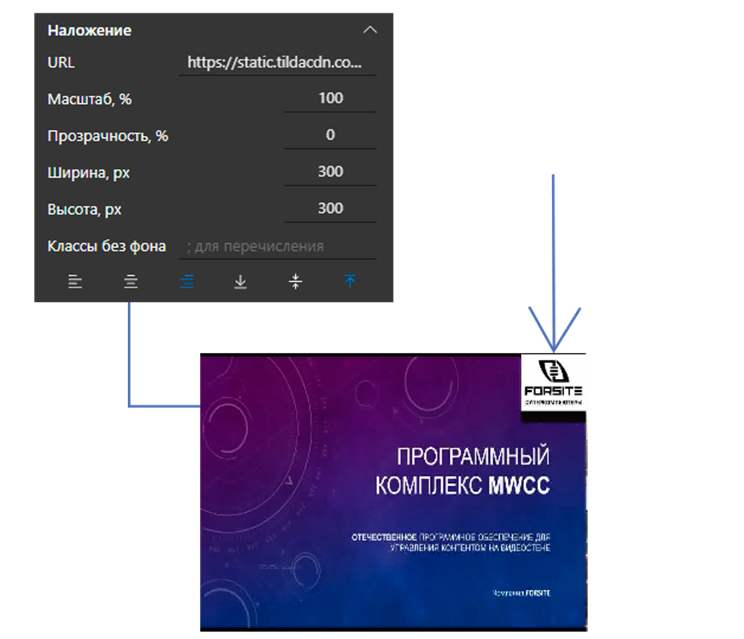

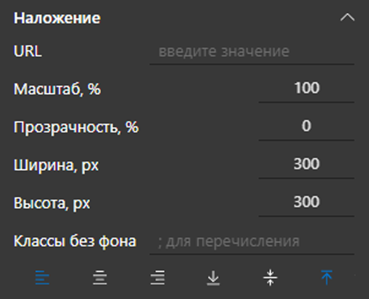

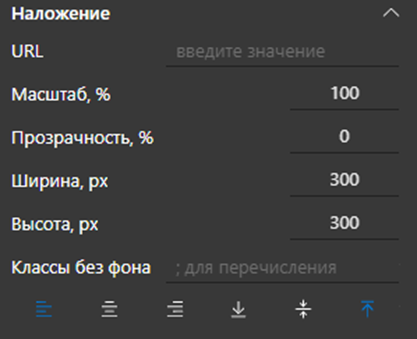

Виджет Слой позволяет выводить поверх окон источников, добавляемых на видеостену, страницу сайта из браузера.

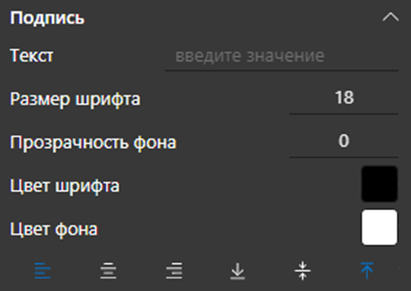

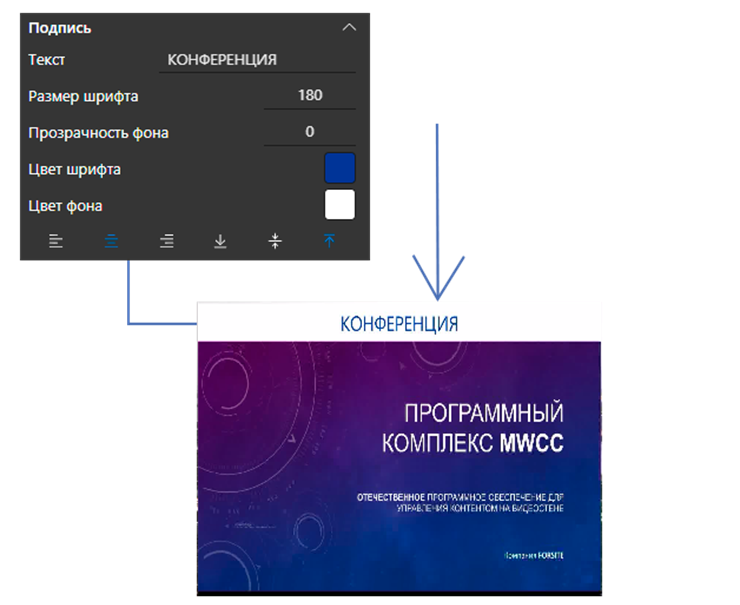

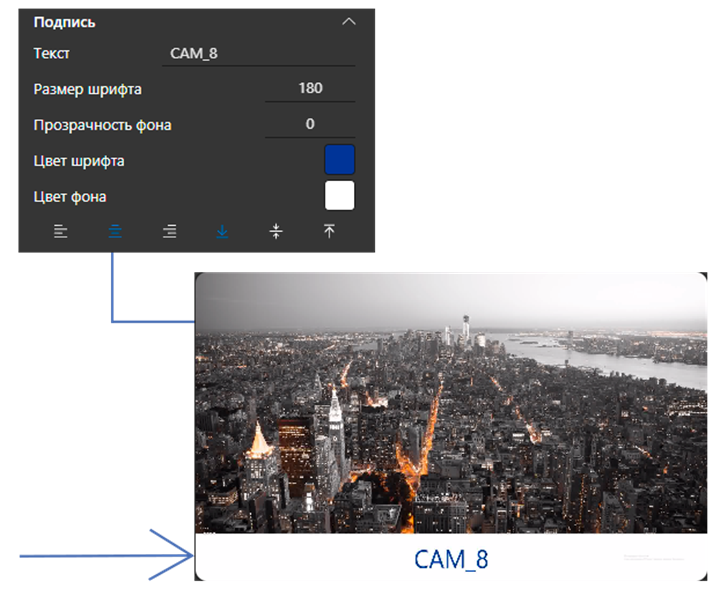

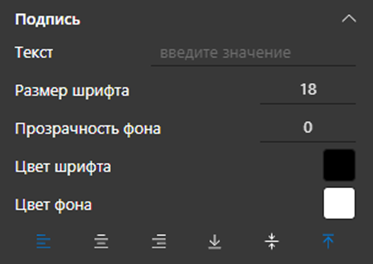

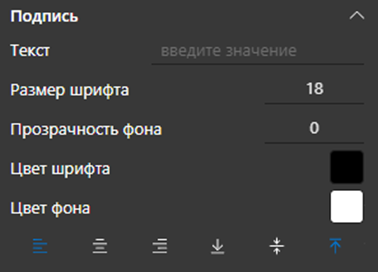

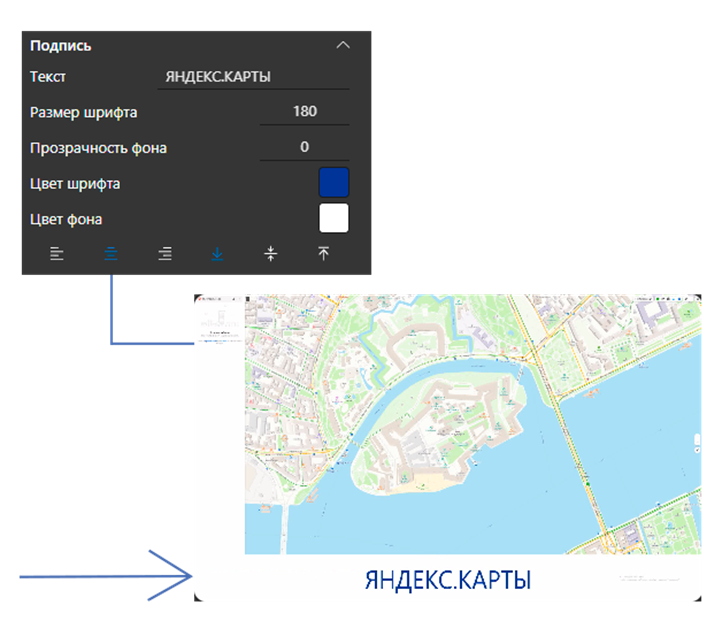

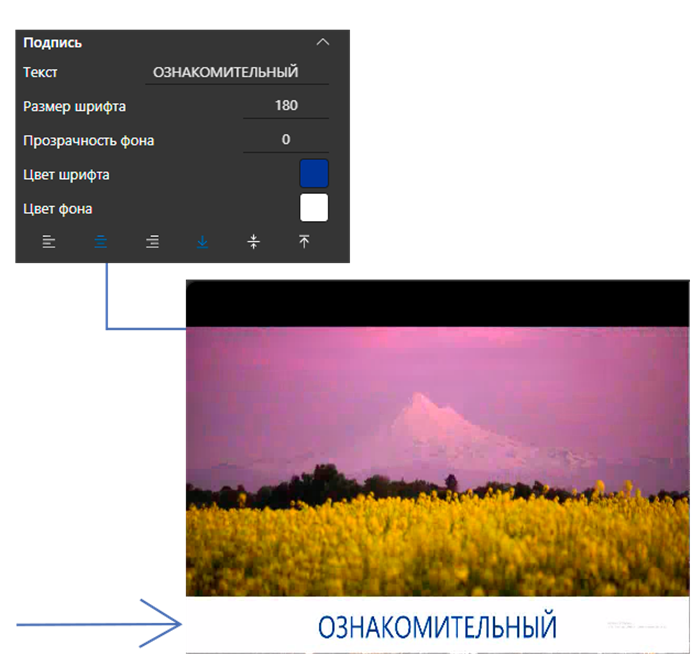

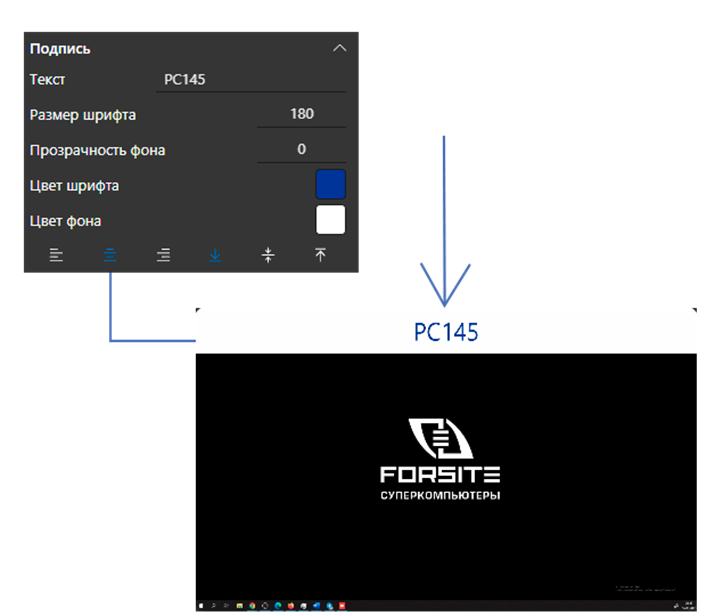

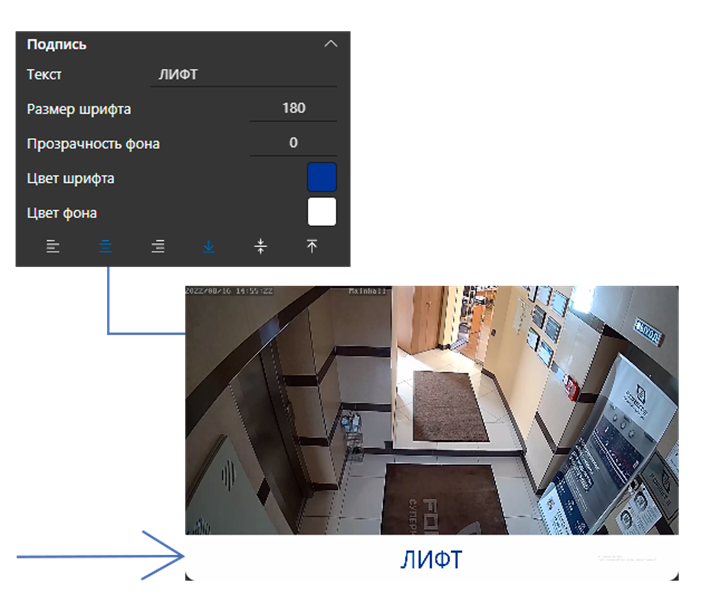

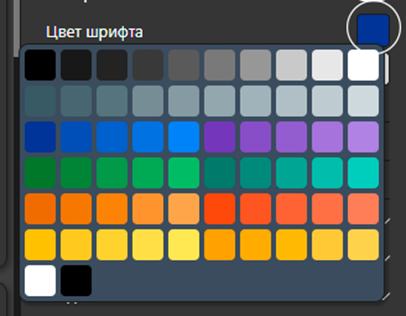

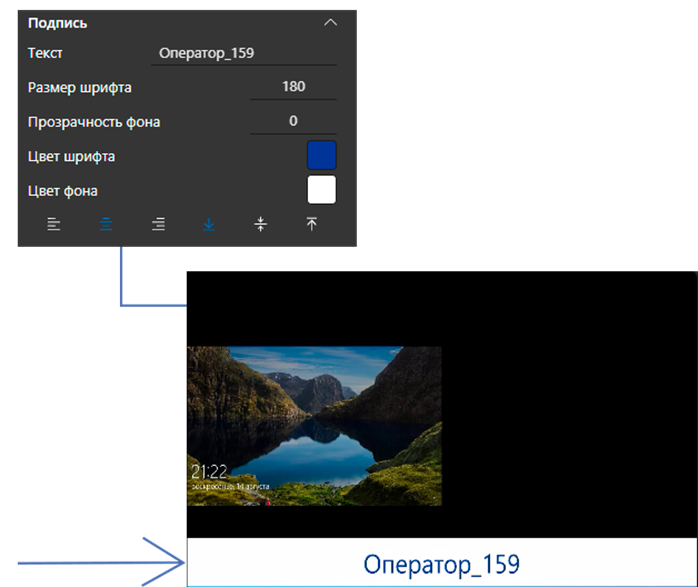

Виджет Подпись позволяет добавить подпись поверх источника; текст, шрифт и фон полностью настраиваются.
Виджет Маркировка позволяет добавить рамку на окно источника.

Управление источниками на видеостене

На видеостену можно добавлять окна источников и выстраивать положение окон относительно друг друга. Здесь можно выполнять предпросмотр видеоинформации, скрывать источники, маркировать их, редактировать и удалять.

Управление окном источника

Для управления окнами источников используются следующие функциональные кнопки:

	Вызвать или скрыть меню управления окном источника. В режиме предпросмотра эти кнопки не отображаются. Чтобы перейти к меню управления окном источника, отключите предпросмотр видеостены.

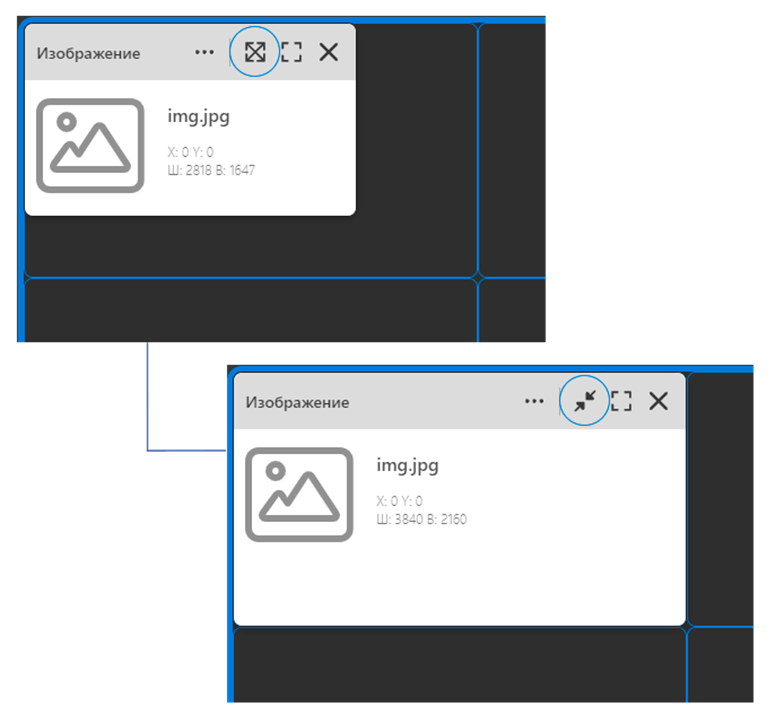

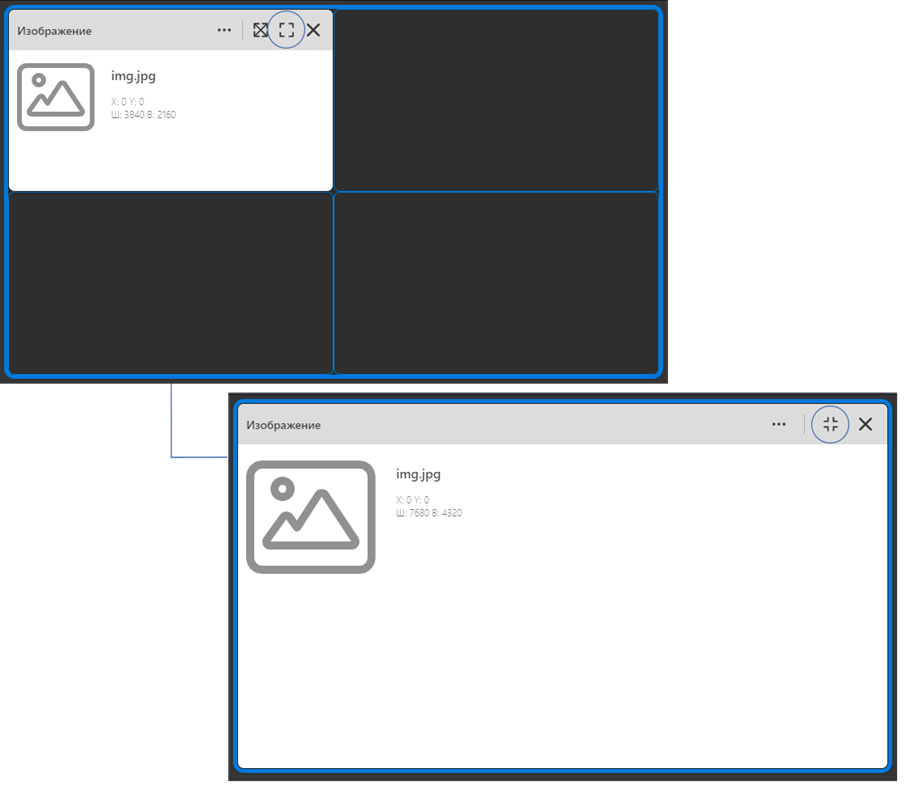

	Развернуть окно на всю видеостену / Вернуть окно к первоначальному размеру.
	Развернуть окно на всю сетку видеостены / Вернуть окно к первоначальному размеру. Также это можно сделать, нажав на шапку источника два раза левой кнопкой мыши.

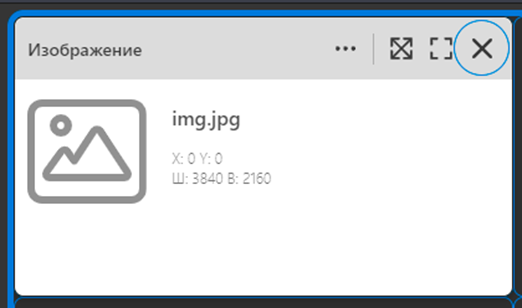

	Закрыть окно источника и удалить его с видеостены.

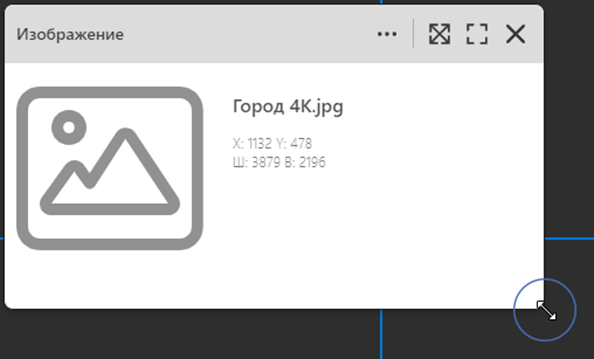

Также можно произвольно изменить размер окна источника. Для этого наведите курсор на любой из углов окна и потяните.

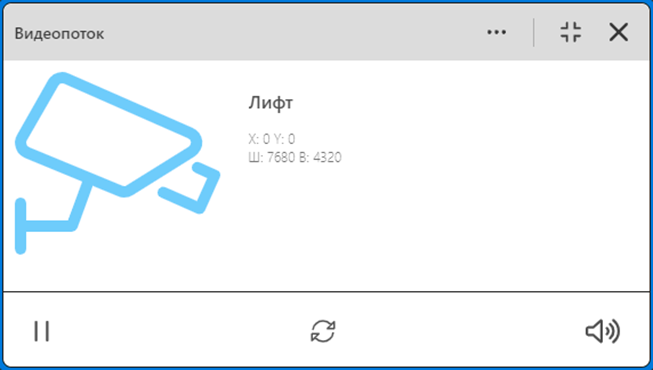

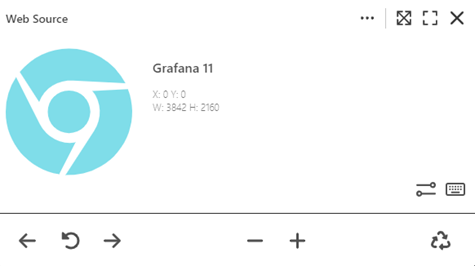

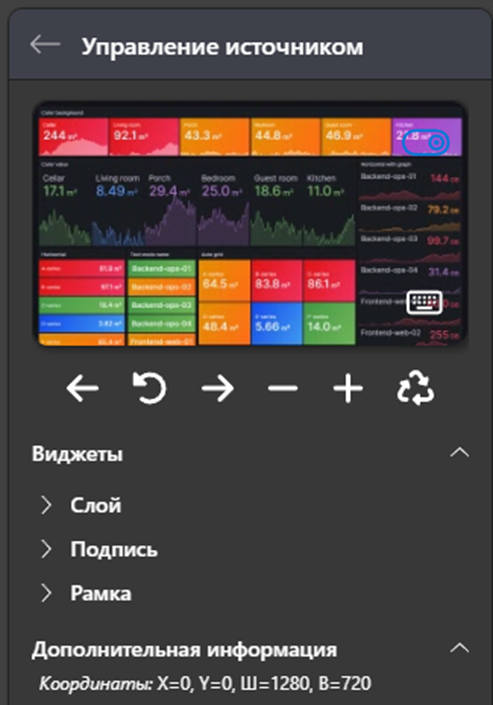

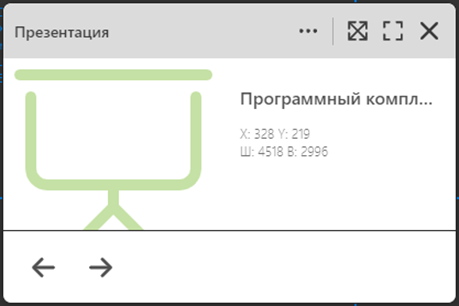

Управление воспроизведением источника

Кнопка вызова панели управления воспроизведением источника отображается при наведении курсора мыши на нижнюю часть окна источника или в панели Активные источники. Если ширина окна источника больше 3190 px, то при наведении курсора мыши на нижнюю часть окна источника также появится панель управления воспроизведением.

Функциональные кнопки для управления на видеостене:

	Открыть управление воспроизведением источника, а также вкладку с виджетами и дополнительной информацией.
	Вызов инструмента Проброс управления (Удаленное управление).
	Остановить/Запустить воспроизведение.
	Обновить. Необходимо в случаях рассинхронизации трансляции на разных дисплеях. Например, после приостановки воспроизведения. Используется для управления источником Видеопоток.
	Настроить уровень громкости воспроизведения источника. Нажмите на кнопку громкости — появится шкала с регулировкой уровня громкости. Передвиньте ползунок на шкале в желаемое положение. Чтобы убрать шкалу, нажмите еще раз на кнопку громкости. Если рядом с кнопкой громкости стоит крестик, это значит, что звук выключен.

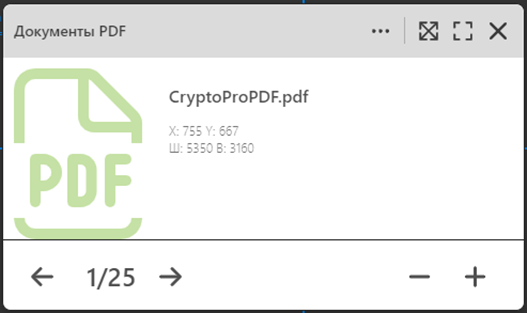

	Предыдущая/Следующая страница. Используется в источниках Web-источник, Презентация, Документ PDF для перехода по страницам.
	Обновить источник Web-источник для синхронизации данных.
	Сбросить индивидуальный кэш (если функция активирована в параметрах источника) Web-источника.
	Уменьшить/увеличить масштаб. Используется в источниках Web-источник, Презентация, Документ PDF, Диаграмма.

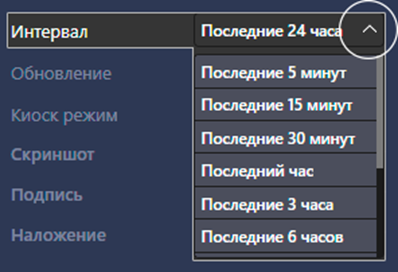

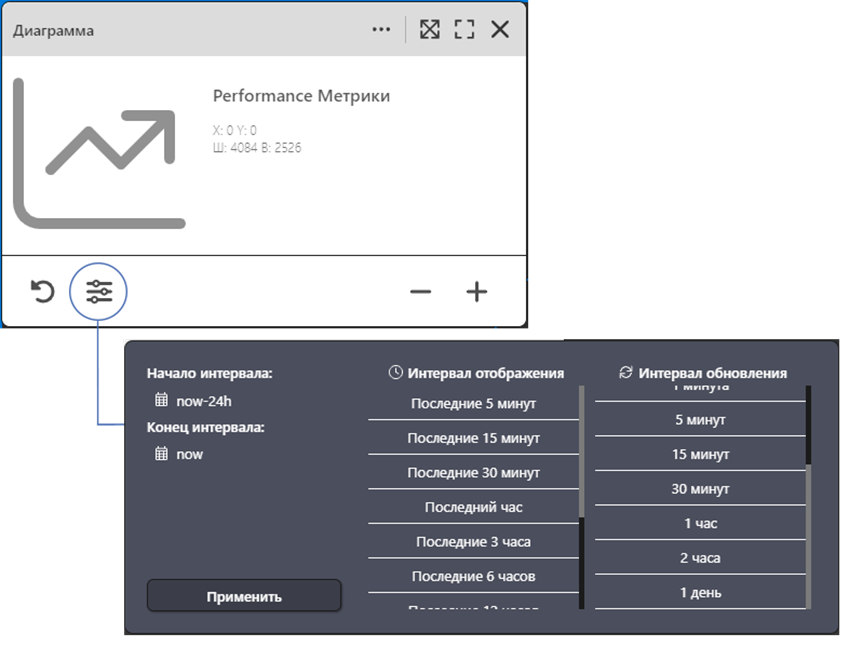

	Настроить интервал. Настройка параметра Интервал для источника Диаграмма. Вызывает окно с настройкой интервала отображения и обновления, а также периода. Установите необходимые значения и нажмите на кнопку Применить.
	Номер источника. Данная кнопка предназначена для управления воспроизведением источника Захват. Выводит информацию с выбранного экрана.

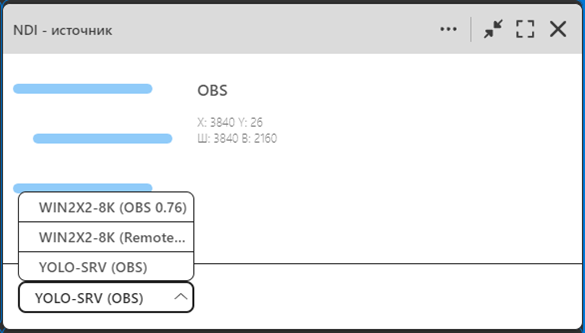

	Список доступных портов карт захвата. Появляется только в окне источника NDI.

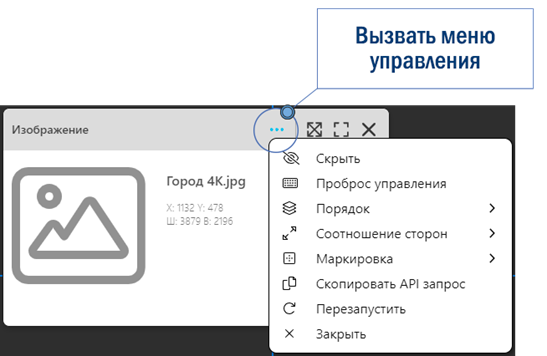

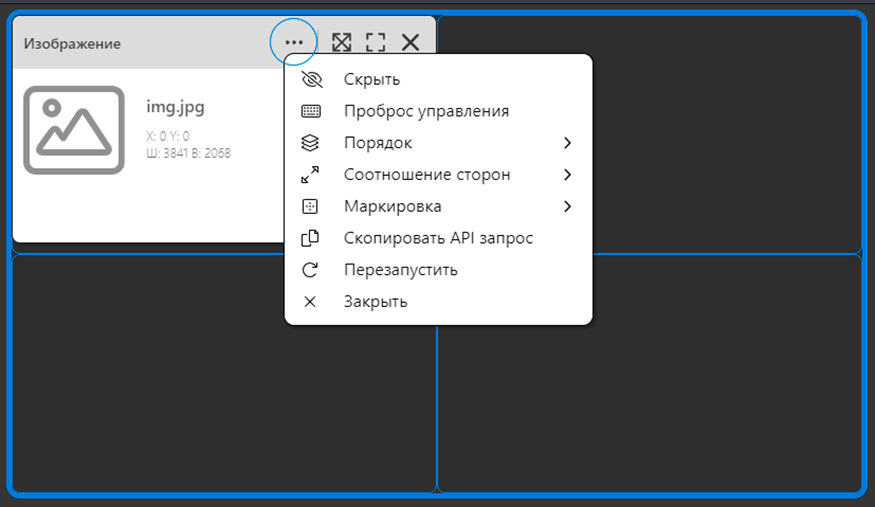

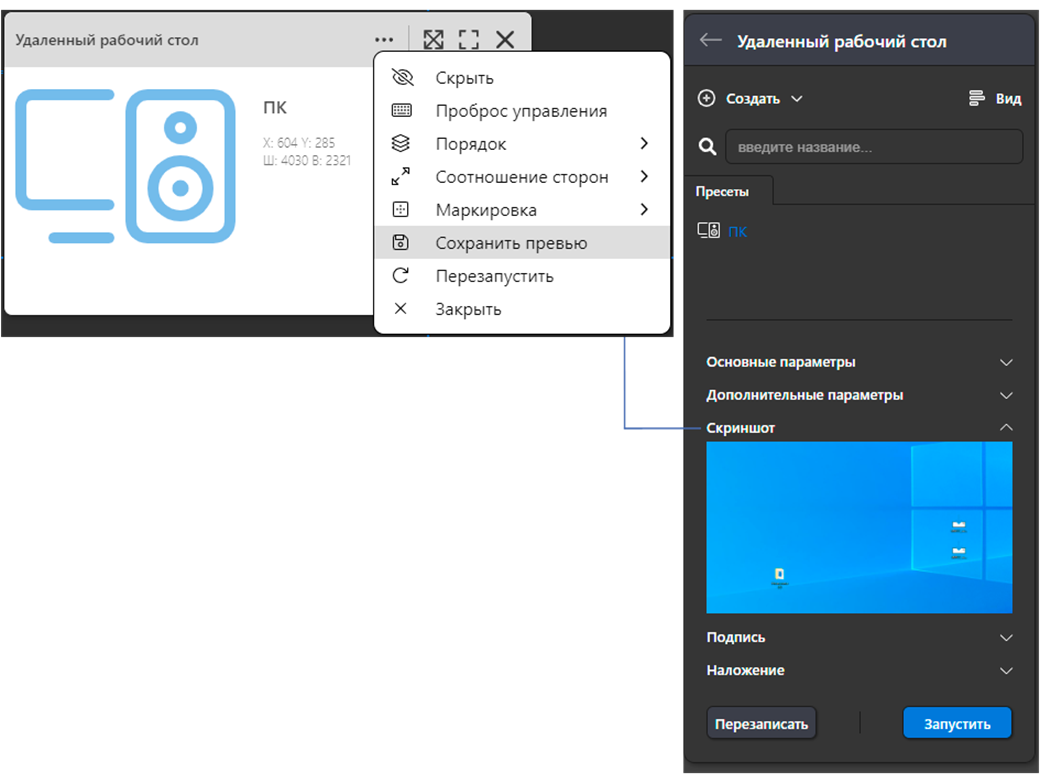

Меню управления источником

Функция Скрыть. Позволяет скрыть источник на видеостене без его полного закрытия. После скрытия источника он будет отображаться в панели Активные источники.

Чтобы вернуть окно на видеостену, в блоке Активные источники необходимо деактивировать скрытый режим, нажав на соответствующую кнопку напротив нужного источника.

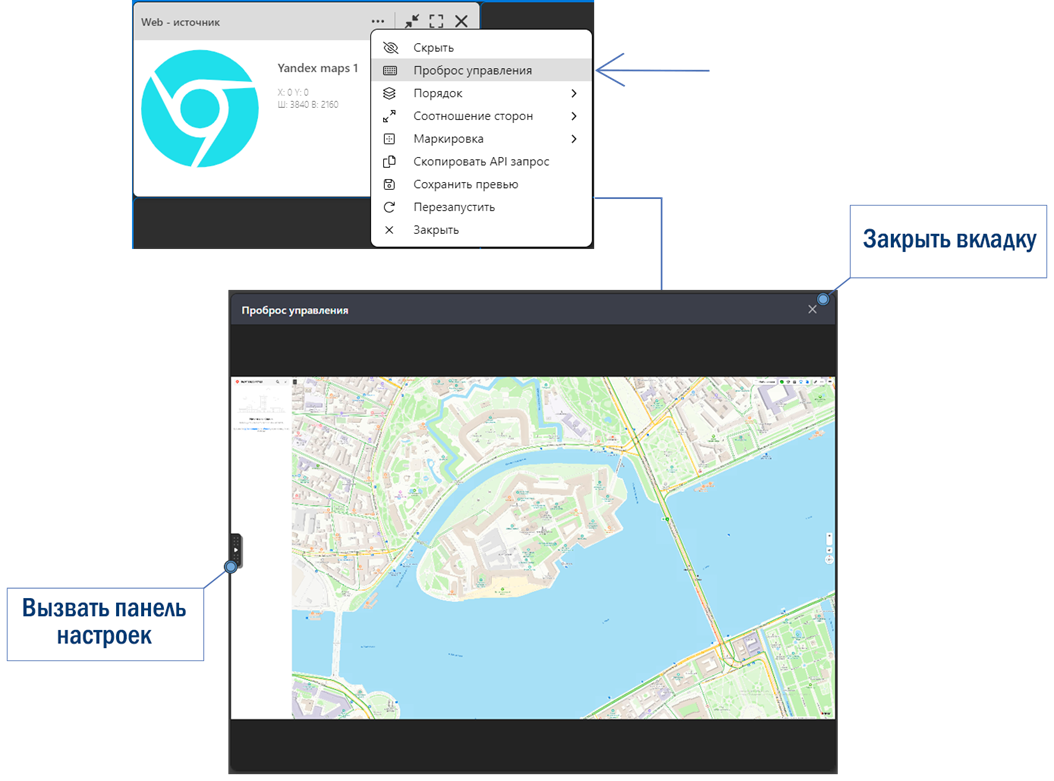

Функция Проброс управления. Доступна для всех типов источников.

При нажатии на иконку Проброс управления открывается дополнительное всплывающее окно с картинкой, получаемой от источника. Например, при использовании данной функции в источнике Web-источник вы можете управлять страницей, а также вводить новые данные с клавиатуры.

В случае активации функции Проброс управления основной интерфейс программы блокируется. Таким образом, достигается запрет на изменение конфигурации источников.

Если на видеостену выведено сразу несколько источников, то они также будут отображаться в режиме удаленного управления.

Чтобы выйти из режима Проброс управления, нажмите на кнопку X в правом углу вкладки или перейдите на нужный дашборд через верхнюю панель.

Функция Порядок. Позволяет выбрать один из предложенных вариантов по управлению расположением источника:

	Параметр На передний план. При нажатии источнику присваивается самый высокий слой/порядок. Это значит, что он будет располагаться поверх других окон.
	Параметр На задний план. При нажатии источнику присваивается самый низкий слой/порядок. Это значит, что поверх него будут располагаться все остальные окна, которые имеют более высокий порядок.
	Параметр Переместить вперед. При нажатии источник переходит на один слой/порядок вперед по отношению к другим окнам.
	Параметр Переместить назад. При нажатии источник переходит на один слой/порядок назад по отношению к другим окнам.
	Параметр Поверх всех окон. При нажатии источник переходит на самый верхний слой.

Функция Соотношение сторон. Позволяет выбрать, какое из соотношений сторон применить для данного источника: Сохранять соотношение, 16:9, 4:3.

Функция Перезапустить. При нажатии перезапускает источник.

Функция Скопировать API-запрос. В буфер обмена копируется пример ссылки запроса на выбранный источник.

Функция Сохранить превью. Создается скриншот окна источника, который добавляется в параметр Скриншот выбранного источника на вкладке Доступные источники (панель источников и инструментов справа). Скриншот создается автоматически после первого запуска источника.

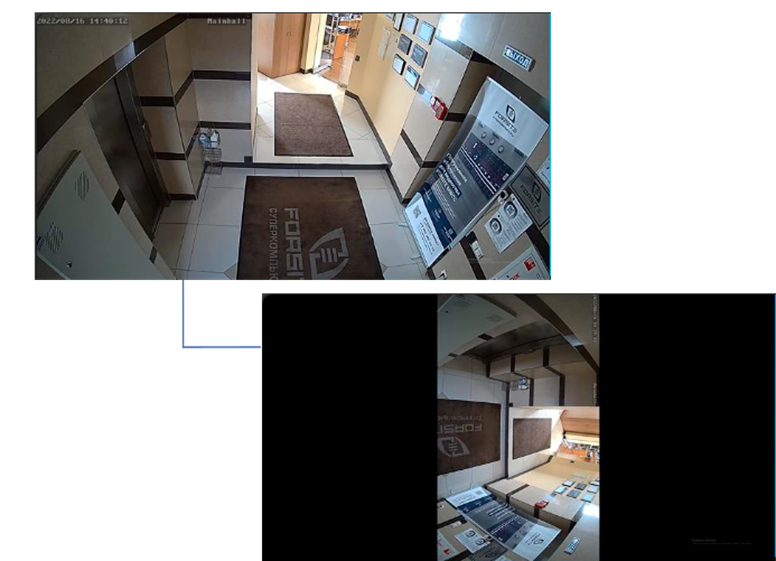

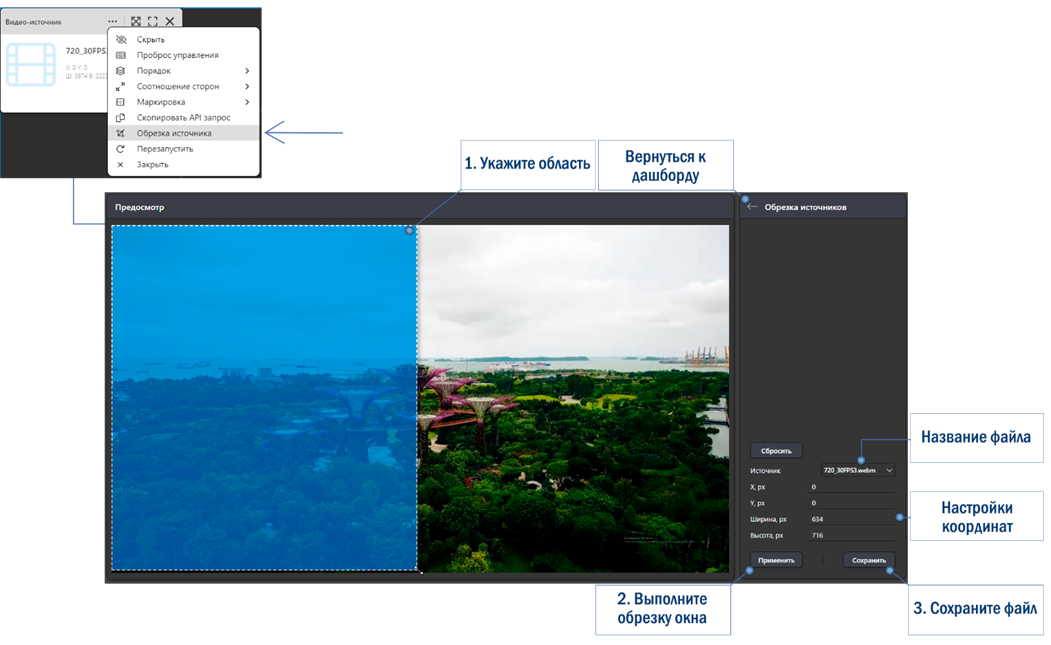

Функция Обрезка источника. Используется для обрезки окна источников Видеоисточник и Видеопоток. На вкладке обрезки укажите область, нажмите Применить и Перезаписать при необходимости. После обрезки видеоисточника новый файл с видео будет добавлен на вкладку Доступные источники — Видеоисточник в панели источников и инструментов справа.

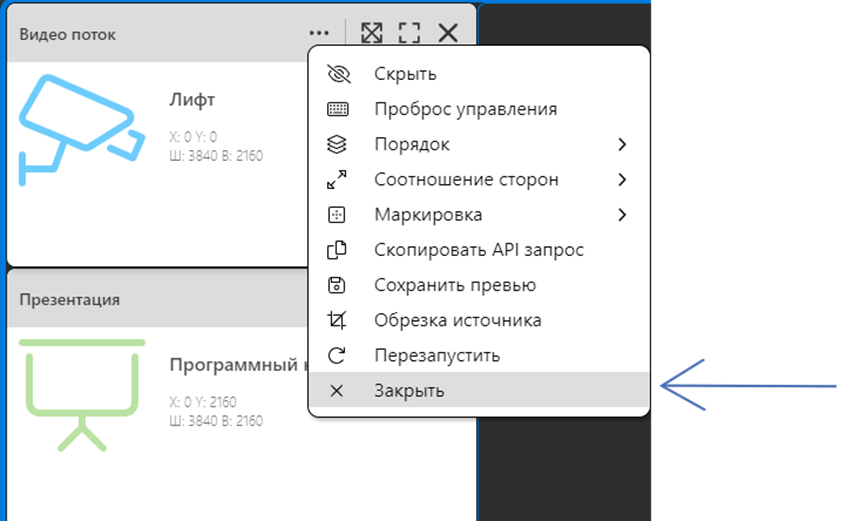

Функция Закрыть. Дублирует кнопку Закрыть в шапке источника. При нажатии закрывает источник.

Удаленный рабочий стол

C помощью источника Удаленный рабочий стол можно выводить любые удаленные компьютеры по протоколу VNC, RDP и LP в режиме просмотра.

Создание источника

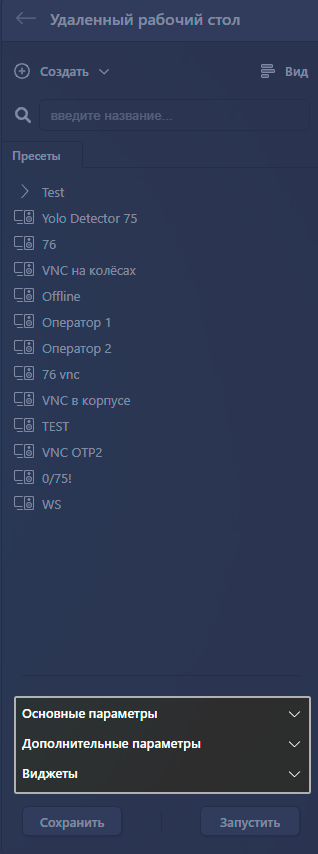

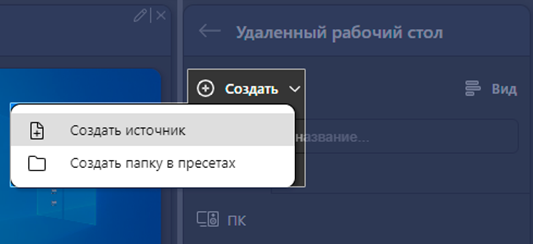

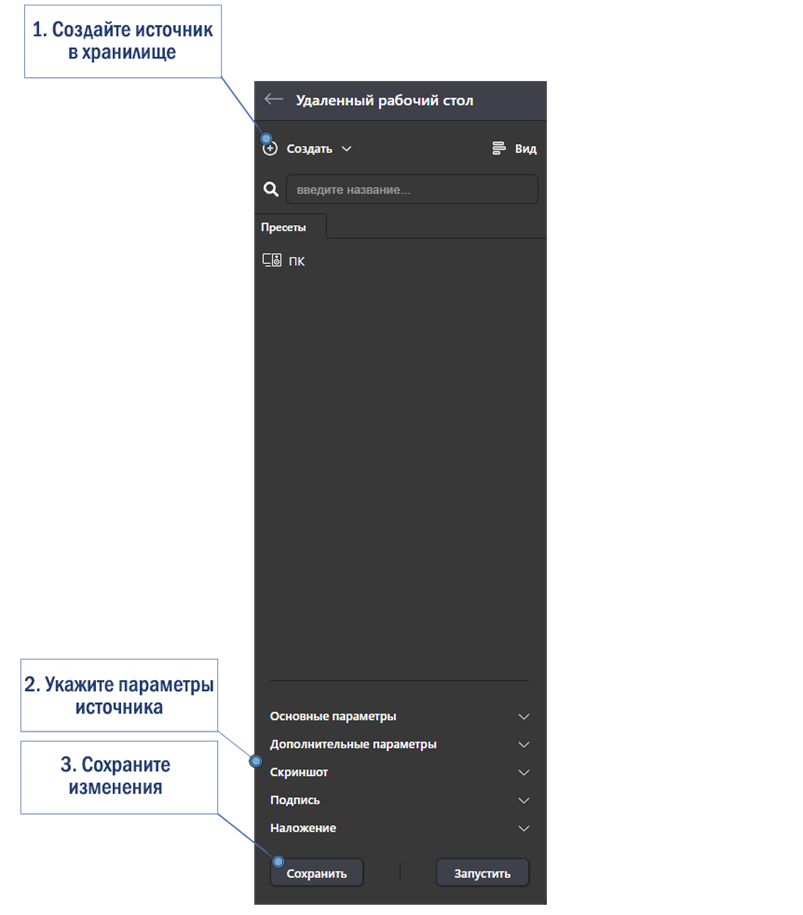

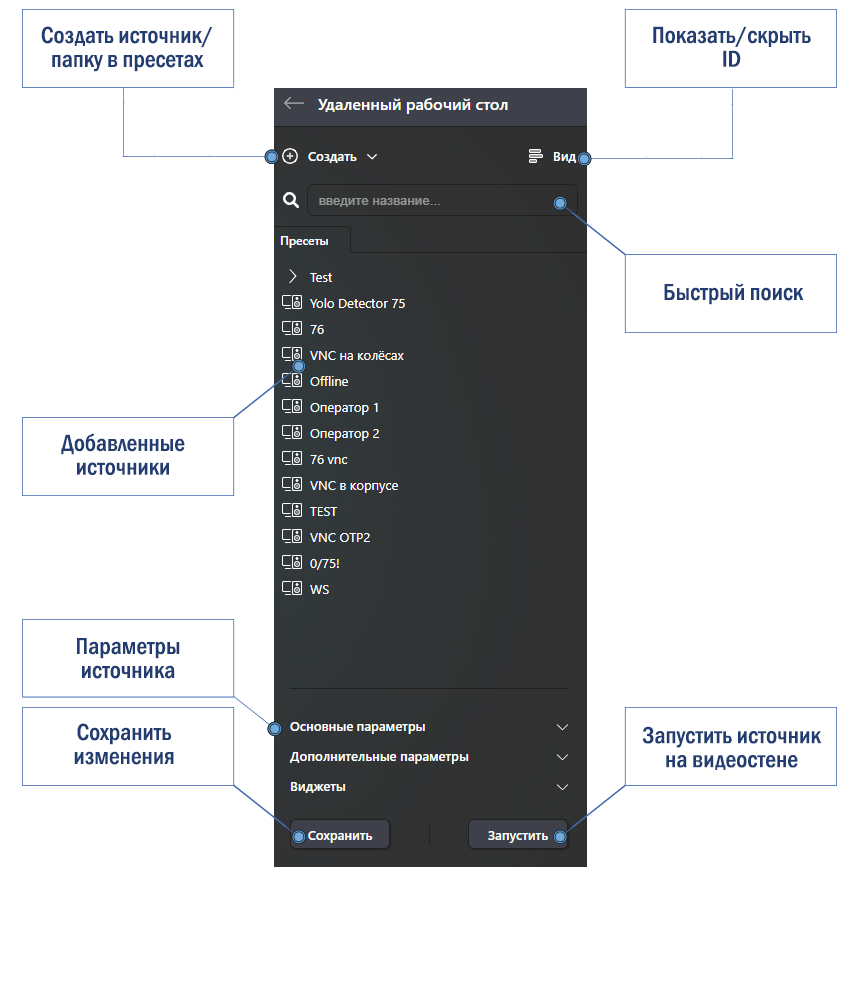

Чтобы добавить источник Удаленный рабочий стол в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Удаленный рабочий стол.
Далее нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название, сервер расположения удаленного ПК и порт. По необходимости укажите дополнительные параметры. Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника в модуле Видеостена, если источник выведен на видеостену, выберите пункт Перезапустить.

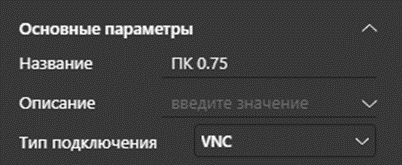

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст. Не обязательное поле.
Тип подключения — выберите протокол по которому будет осуществляться подключение: VNC, RDP, LP.

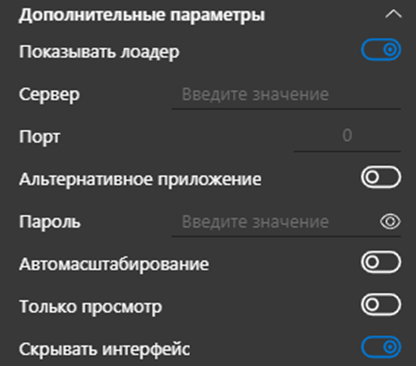

Дополнительные параметры источника

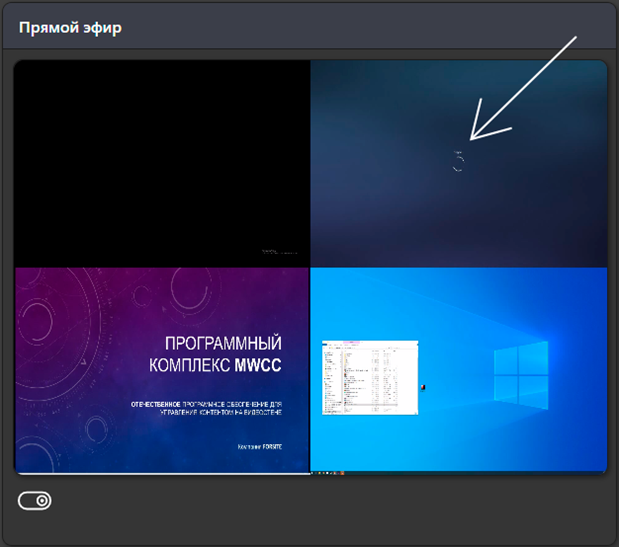

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Сервер — введите IP-адрес удаленного компьютера, рабочий стол которого вы хотите отобразить. Поле обязательно для заполнения.
Порт — введите порт, который используется для удаленного подключения. Поле обязательно для заполнения.

Для VNC

Альтернативное приложение — позволяет использовать UltraVNC Viewer для удаленного доступа. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать данную опцию. Пропишите предварительно путь к UltraVNC Viewer в разделе Конфигурация контроллера — Интеграции — Управление приложениями — поле Путь к UltraVNC Viewer.

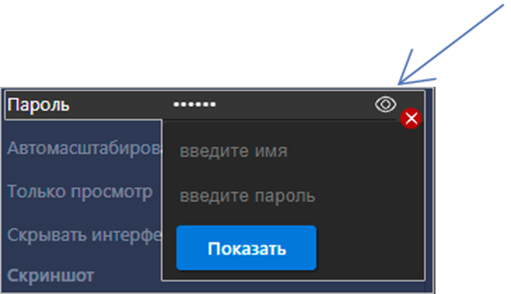

Пароль — введите пароль (если установлен) для доступа к удаленному компьютеру, рабочий стол которого вы хотите отобразить. Пароль назначается в программе TightVNC Server, установленной на удаленном компьютере. Чтобы проверить, верно ли указан пароль, нажмите на кнопку в виде глаза. В выпадающей форме укажите имя и пароль от входа в вашу учетную запись MWCC, нажмите на кнопку Показать. Если данные введены неверно, ваша сессия будет завершена, и вам необходимо будет снова войти в систему.

Автомасштабирование — нажмите на кнопку-переключатель, чтобы активировать или деактивировать масштабирование окна источника в автоматическом режиме в зависимости от параметров экрана монитора.
Только просмотр — нажмите на кнопку-переключатель, чтобы активировать или деактивировать проброс клавиатуры и мыши на удаленный ПК. При пробросе управления оператор не сможет взаимодействовать с источником.
Скрывать интерфейс — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение верхней части интерфейса VNC.

Для RPD

Учетные данные — выбор учетных записей из списка предварительно добавленных в редакторе учетных данных (Конфигурация контроллера — Безопасность и права доступа — Редактор учетных записей).
Ширина — задается ширина окна источника в пикселях.
Высота — задается высота окна источника в пикселях.

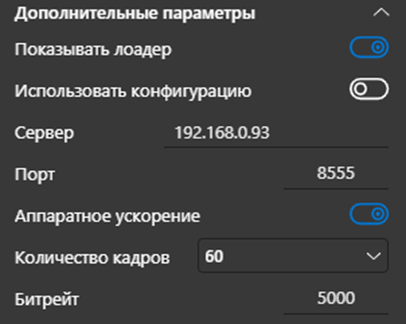

Для LP

Использовать конфигурацию — нажмите на кнопку-переключатель, чтобы активировать или деактивировать загрузку файла конфигурации. В деактивированном состоянии используется стандартный формат входа с использованием полей Сервер и Порт.
Сервер — введите IP-адрес LP-сервера (должен совпадать с IP WSCC-сервера).
Порт — введите порт LP-сервера.
Аппаратное ускорение — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение картинки рабочего стола при помощи графического ускорителя.
Количество кадров — выберите предпочитаемое количество кадров в секунду. Чем больше кадров, тем более плавной будет картинка.
Битрейт — укажите предпочитаемое количество бит, используемых для передачи/обработки данных в единицу времени. По умолчанию выставлено значение 10000.

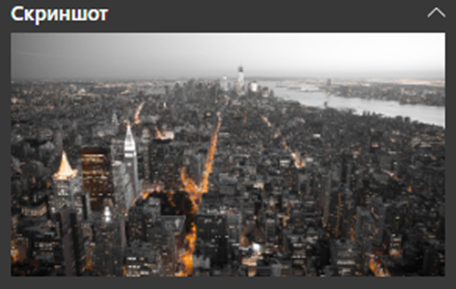

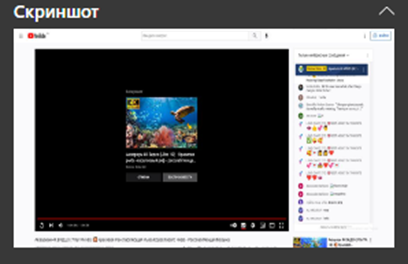

Скриншот

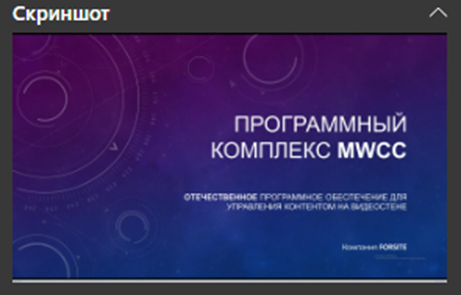

Скриншот используется в качестве заставки на видеостене. Он автоматически формируется при первом запуске источника или же после сохранения превью через меню управления окном источника (параметр Сохранить превью).

Виджеты

К каждому источнику можно добавить виджет Слой, Подпись и Маркировка. Чтобы добавить виджет поверх окна источника, его необходимо предварительно создать в разделе Инструменты — Виджеты источников. Если виджет создан, нажмите на выпадающий список и выберите нужный. Чтобы убрать виджет с окна источника, выберите параметр По умолчанию. Также нанести виджет на окно источника можно через модуль Видеостена, меню управления воспроизведением источника, раздел Активные источники.

Особенности подключения

Ввиду особенностей протокола RDP, для его корректной работы нужно выполнить ряд действий. При новом (первом) подключении источника RDP нужно будет на видеоконтроллере разрешить удаленное подключение. А также для соблюдения соотношения сторон выполнить следующие действия: кликнуть правой кнопкой мыши по окну RDP подключения (предварительно свернув его в окно) и в появившемся меню поставить в пункте Интеллектуальное изменение размера.

Перед подключением к заданному источнику приложение сначала проверяет доступность введенного адреса и возможность подключения к нему. При неправильном вводе адреса или при невозможности подключения к источнику приложение сообщит об ошибке.

Для работы данного источника рекомендуется использовать приложение TightVNC. Данный источник имеет ограничение на вывод изображения не более 5-15 кадров в секунду. Это связано с ограничением кодирования сигнала и функционалом клиентского приложения TightVNC. На стороне источника рекомендуем использовать приложение TightVNC Server (серверная версия).

Настройка ПО TightVNC на ПК-источнике

Скачайте и установите TightVNC на ПК, дисплей которого хотите вывести на видеостену. Ссылка на скачивание: **https://www.tightvnc.com/download.php**.

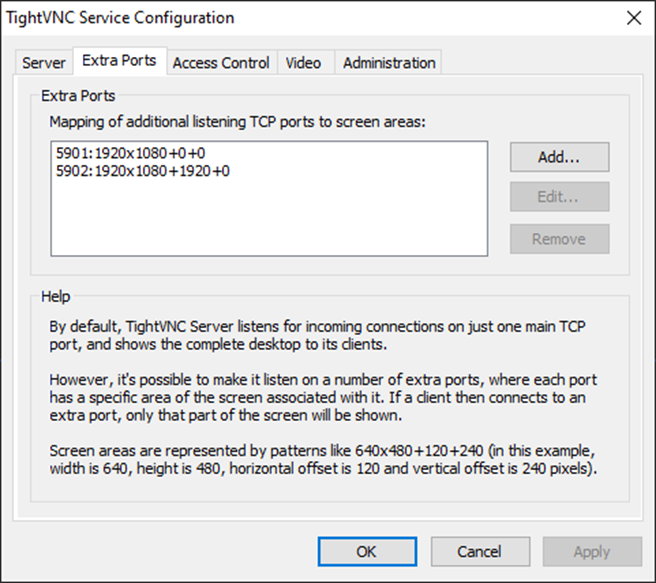

Если необходимо отправить по VNC-протоколу Кроп области источника, вы можете воспользоваться вкладкой Extra Ports в приложении ТightVNC и указать дополнительные порты и область трансляции по VNC-протоколу. Более подробную информацию смотрите в справке к приложению TightVNC.

В приложении MWCC достаточно будет создать новый источник с новым портом (например: 5901).

Пример:

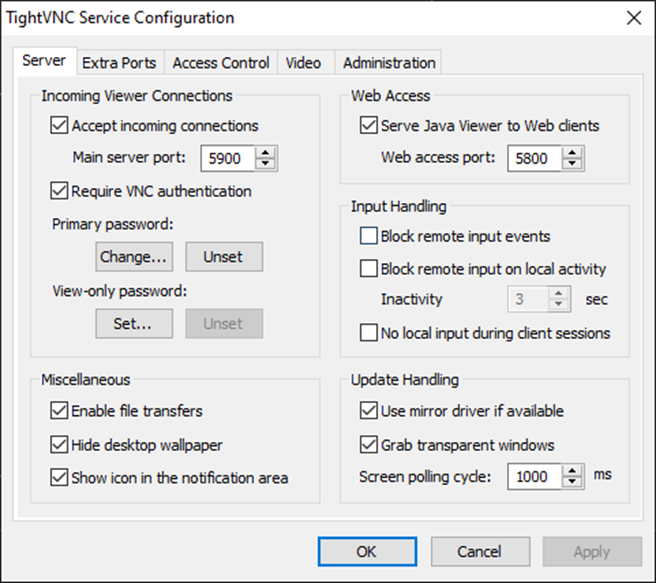

Пример общей настройки TightVNC на ПК-источнике.

Видеоисточник

Источник Видеоисточник позволяет загружать видео в систему хранения видеоконтроллера. Ограничение существует только по количеству места на хранилище видеоконтроллера, выделяемому под файлы. На видеостене файл в окне источника можно ставить на паузу и перематывать. Также можно регулировать громкость воспроизведения.

Создание/Загрузка источника

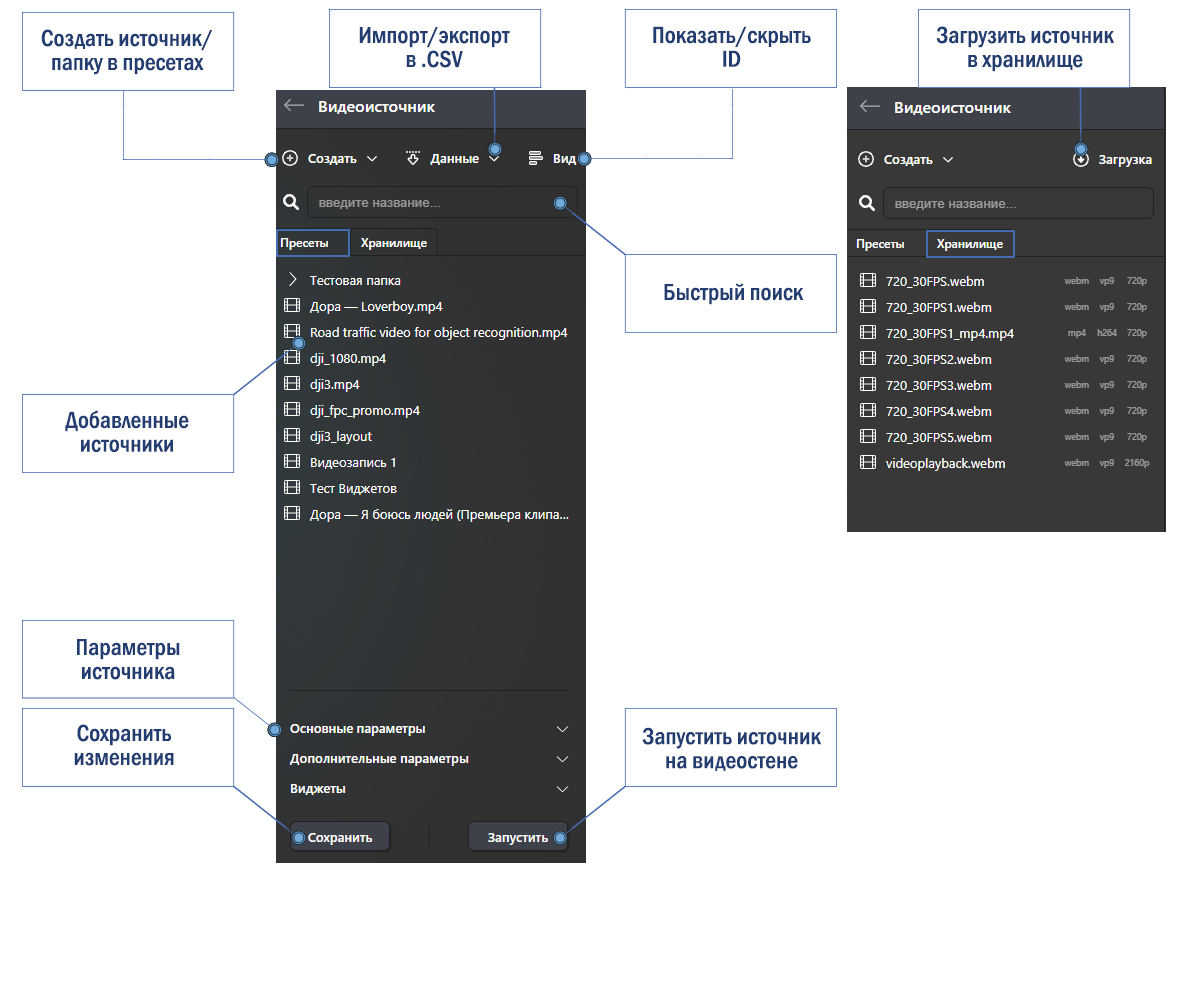

Чтобы добавить источник Видеоисточник, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Видеоисточник. Далее вы можете:

создать пресет видеоисточника вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv;
загрузить на вкладке Хранилище.

Вкладка «Пресеты»

Как добавить источник вручную:

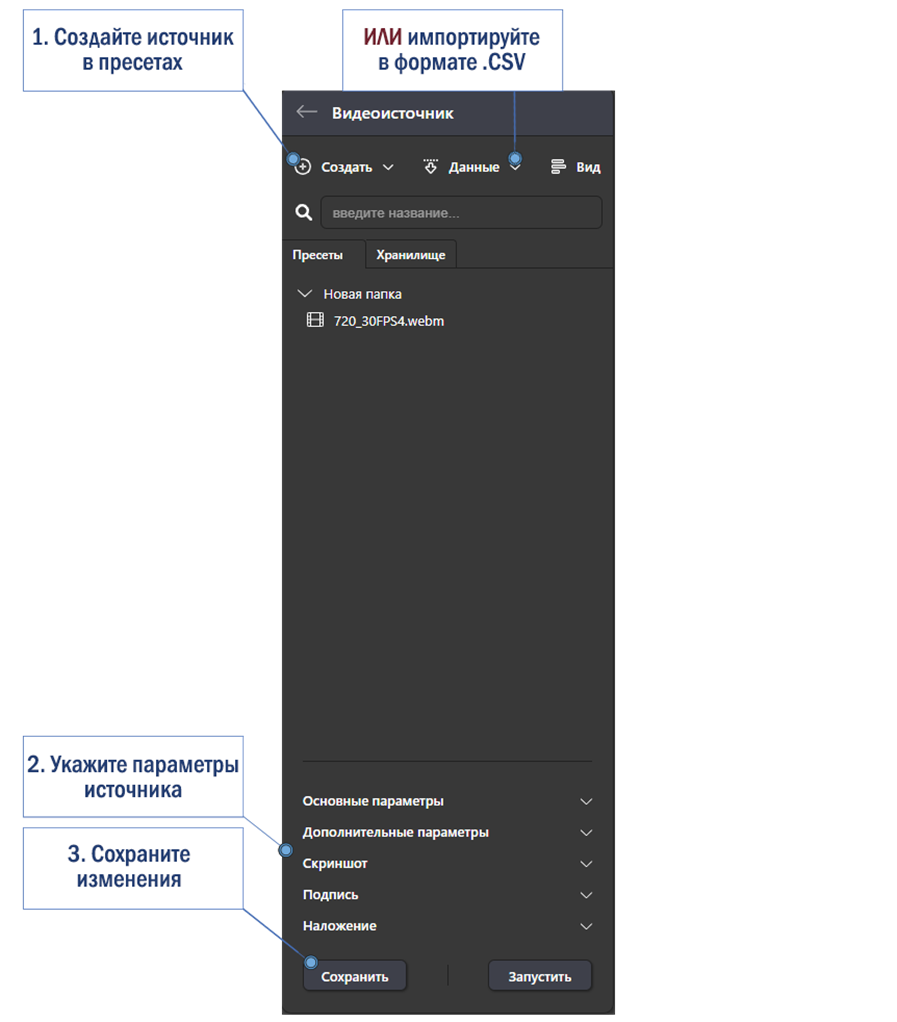

Чтобы добавить источник Видеоисточник вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать видеоисточник можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.
Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

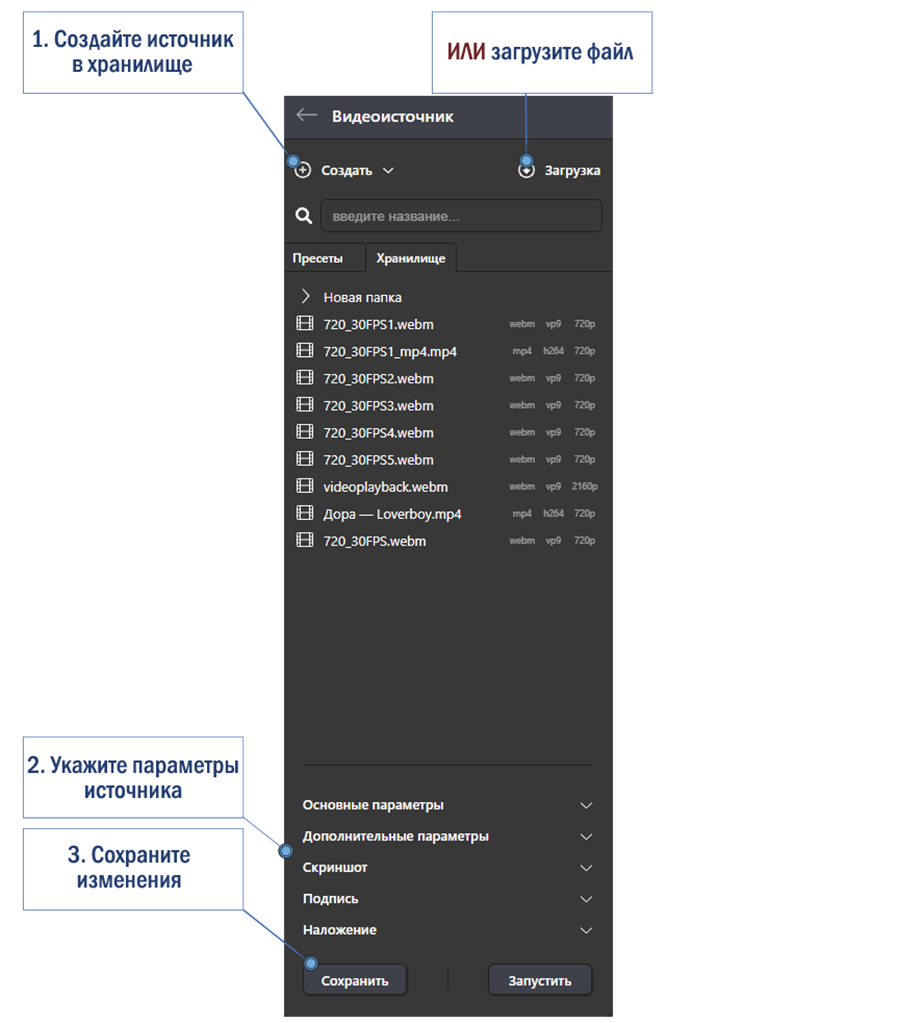

Вкладка «Хранилище»

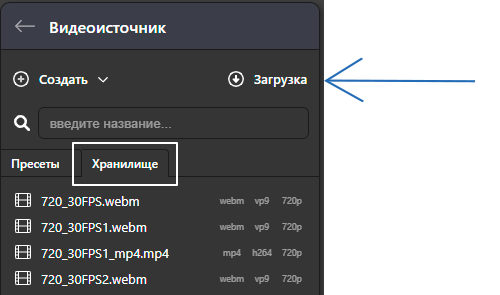

Чтобы загрузить источник Видеоисточник, на вкладке Хранилище нажмите на кнопку Загрузка. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

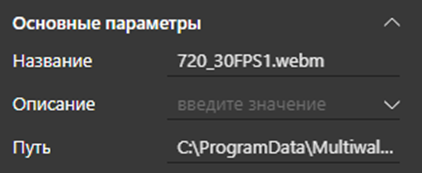

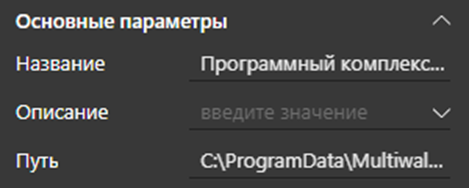

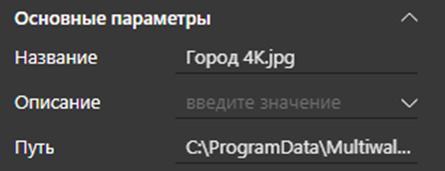

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. При загрузке или импорте источника данное поле заполняется автоматически. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для этого нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — укажите путь до видеофайла. При загрузке или импорте источника данное поле заполняется автоматически. Поле обязательно для заполнения.

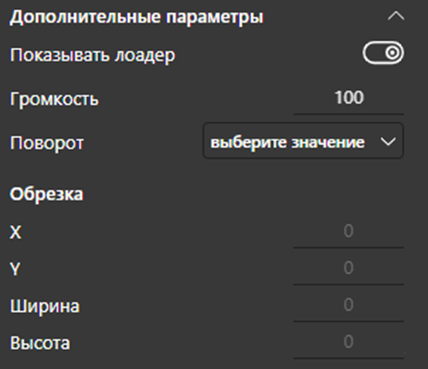

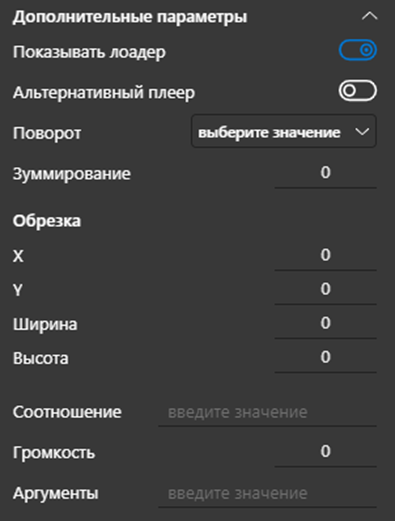

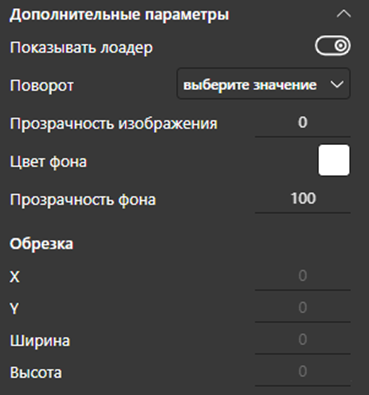

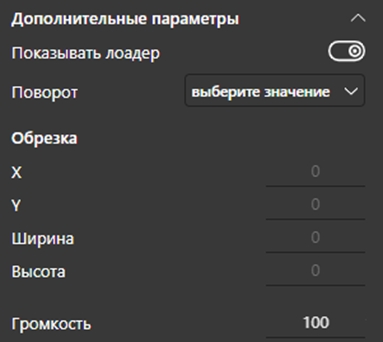

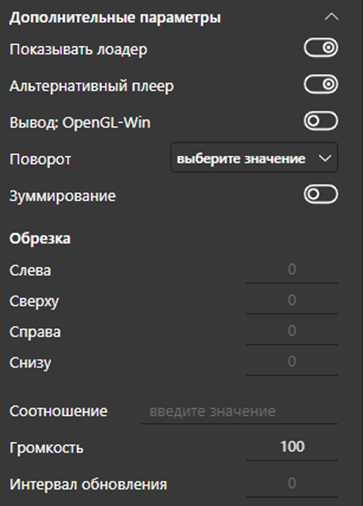

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Видеоисточник:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Альтернативный плеер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать проигрывание источника в альтернативном плеере. Если параметр активен, то ниже появится параметр Вывод: OpenGLWin. Активируйте функцию, если видео будет выводиться через API программы OpenGL для Windows. В этом случае указывать значения Поворот и Зуммирование не требуется.
Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270.
Зуммирование — задайте приближение источника. Доступные величины в интервале от 0 до 1000 (с шагом 100). По умолчанию стоит значение 0.
Обрезка — позволяет указать параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Соотношение — укажите соотношение сторон источника. Доступные величины от 1:2 до 1:100 (максимальное значение зависит от разрешения видео).
Громкость — укажите громкость источника. Доступные величины в интервале: от 1 до 100.

Скриншот

Виджеты

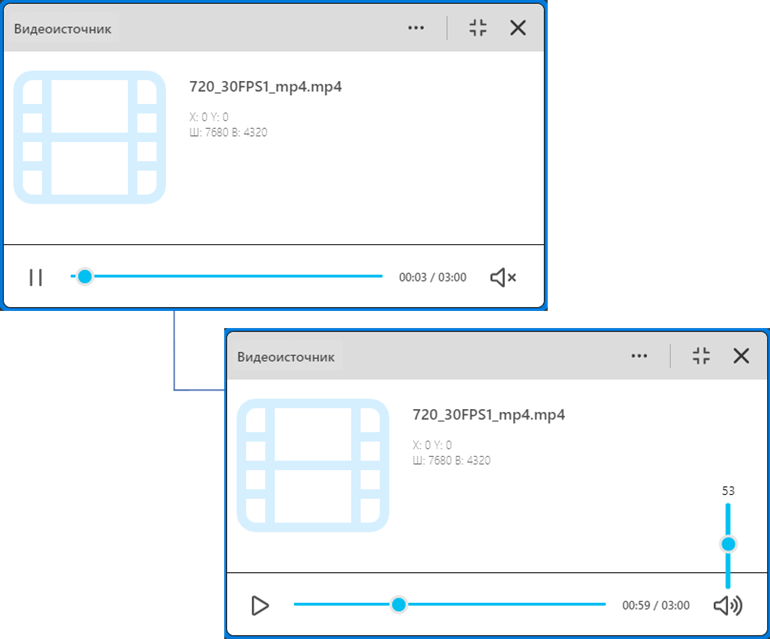

По умолчанию все видеофайлы открываются с выключенным звуком и с воспроизведением «по кругу».

Видеопоток

Источник Видеопоток позволяет транслировать на видеостену как записанное видео со стороннего источника, так и видео в режиме реального времени.

Источник видеопоток можно использовать и для просмотра контента с ресурса www.youtube.com (как видео, так и онлайн-трансляции). Однако ввиду того, что в работу портала (YouTube) постоянно (иногда ежедневно) вносятся изменения, данный функционал может быть недоступен. Возможным вариантом решения станет замена на обновленную библиотеку youtube-dl, которую вы можете скачать с сайта https://www.youtube-dl.org/downloads/latest/youtube-dl.exe. После скачивания замените файл youtube-dl.exe на новый. Местонахождение файла по умолчанию: “C:\Program Files\Forsite M-Wall Control Center\bin”.

Создание/Загрузка источника

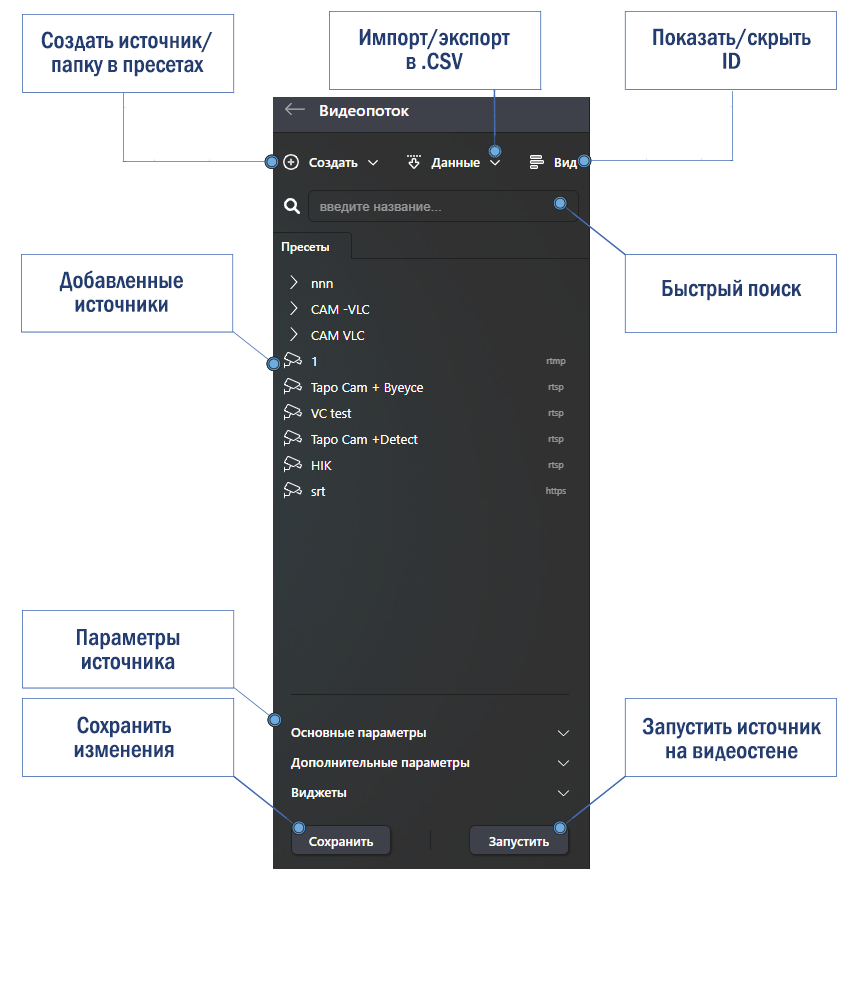

Чтобы добавить источник Видеопоток в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Видеопоток. Далее вы можете:

добавить видеоисточник вручную через кнопку Создать;
импортировать видеоисточники через загрузку файла в формате .csv.

Как добавить источник вручную:

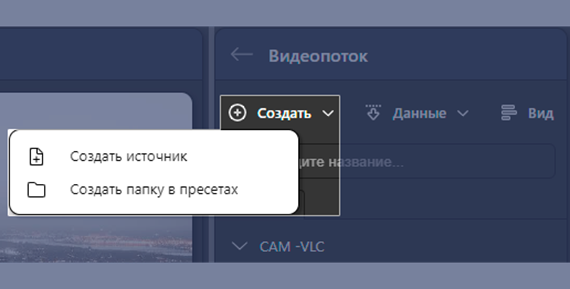

Чтобы добавить источник Видеопоток вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить

Как импортировать источники из CSV-файла:

Импортировать и экспортировать видеопоток можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .csv.
Далее нажмите на кнопку Данные и выберите Загрузить в формате CSV.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

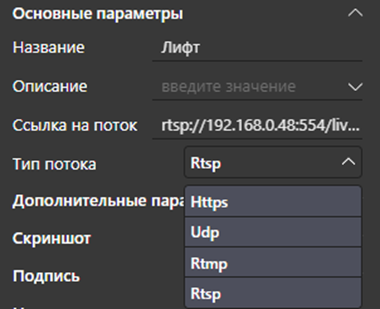

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнение.
Ссылка на поток — укажите ссылку на поток. Поле обязательно для заполнения.
Тип потока — задайте параметр добавляемого видеопотока. Чтобы указать тип, нажмите на кнопку в виде галочки и в выпадающем списке выберите один из предложенных вариантов: HTTPS, UDP, RTMP, RTSP. В большинстве случаев этот параметр подставляется автоматически на основании указанной ссылки на поток. Поле обязательно для заполнения.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Видеопоток:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Альтернативный плеер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать проигрывание источника в альтернативном плеере. Если параметр активирован, то ниже должен появиться параметр Вывод: OpenGLWin. Напротив него нажмите на кнопку-переключатель, чтобы активировать или деактивировать вывод видео через API программы OpenGL для Windows. В этом случае указывать значения Поворот и Зуммирование не понадобится.

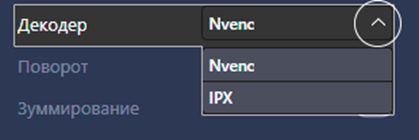

Декодер — отображается только для типа потока RTSP. В параметре можно выбрать два варианта NVENC или IPX (количество вариантов будет зависеть от конфигурации вашего видеоконтроллера). NVENC используется при декодировании потоков на специальных чипах видеокарт NVIDIA, IPX — если используются платы захвата Matrox IPX. Во втором случае становится доступным выбор для каждого конкретного видеопотока. Для выбора нажмите на кнопку в виде галочки и выберите из выпадающего списка нужное значение.

Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270. Например, на скриншоте ниже представлен поворот источника на 90°.

Зуммирование — укажите приближение источника. Доступные величины в интервале: от 0 до 1000 (с шагом 100). По умолчанию стоит значение 0.
Обрезка — позволяет указать параметры обрезки источника . Записывается как: Х, Y, ширина, высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Соотношение — укажите соотношение сторон источника. Доступные величины от 1:2 до 1:100 (максимальное значение зависит от разрешения видео).
Громкость — укажите громкость источника. Доступные величины в интервале: от 1 до 100.
Интервал обновления — задает обновление источника в секундах.
h265 — параметр, который отображается только для типа потока RTSP. Требуется для сжатия видео на экранах высокого разрешения. Нажмите на кнопку-переключатель, чтобы активировать или деактивировать сжатие. Если экран вашей видеостены 4K и выше, рекомендуем активировать данный параметр.

Скриншот

Виджеты

Примеры синтаксиса добавления источника «Видеопоток»

IP камера: “rtsp://admin:8657026@192.168.10.239“ (Без кавычек) Программный стриминг (при наличии такой возможности на источнике сигнала): ”http://192.168.10.149:8000/main” (без кавычек), где 8000 – используемый порт. Разрешается использовать различные стриминговые устройства.

Плейлист

Источник Плейлист позволяет загружать плейлист .m3u в систему хранения видеоконтроллера, а также выводить на видеостену любую доступную позицию этого плейлиста. На видеостене контент в окне источника можно ставить на паузу и переключать каналы. Также можно регулировать громкость воспроизведения.

Создание/Загрузка источника

Чтобы добавить источник Плейлист, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Плейлист. Далее вы можете:

создать пресет плейлиста вручную на вкладке Пресеты или Хранилище;
загрузить на вкладке Хранилище.

Вкладка «Пресеты»

Чтобы добавить источник Плейлист вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Вкладка «Хранилище»

Чтобы загрузить источник Плейлист, на вкладке Хранилище нажмите на кнопку Загрузка. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. При загрузке данное поле заполняется автоматически. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для этого нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — укажите путь до файла плейлиста. При загрузке данное поле заполняется автоматически. Поле обязательно для заполнения.
Позиция — выберите позицию воспроизведения плейлиста из списка доступных.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Плейлист:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.
Альтернативный плеер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать проигрывание источника в альтернативном плеере. Если параметр активен, то ниже появится параметр Вывод: OpenGLWin. Активируйте функцию, если видео будет выводиться через API программы OpenGL для Windows. В этом случае указывать значения Поворот и Зуммирование не требуется.
Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270.
Зуммирование — задайте приближение источника. Доступные величины в интервале от 0 до 1000 (с шагом 100). По умолчанию стоит значение 0.
Обрезка — позволяет указать параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Соотношение — укажите соотношение сторон источника. Доступные величины от 1:2 до 1:100 (максимальное значение зависит от разрешения видео).
Громкость — укажите громкость источника. Доступные величины в интервале: от 1 до 100.

Скриншот

Виджеты

Захват

Источник Захват позволяет добавлять физические источники видеосигнала (при наличии в видеоконтроллере специализированных плат захвата). На видеостене, в окне источника, можно переключаться между входами источника. Также можно регулировать громкость воспроизведения.

Создание/Загрузка источника

Чтобы добавить источник Захват в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Захват. Далее вы можете:

добавить источник вручную через кнопку Создать;
импортировать источники через загрузку файла в формате .csv на вкладке Пресеты.

Вкладка «Пресеты»

Как добавить источник вручную:

Чтобы добавить источник Захват вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источник из CSV-файла:

Импортировать и экспортировать источник Захват можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .csv.
Далее нажмите на кнопку Данные и выберите Загрузить в формате CSV.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

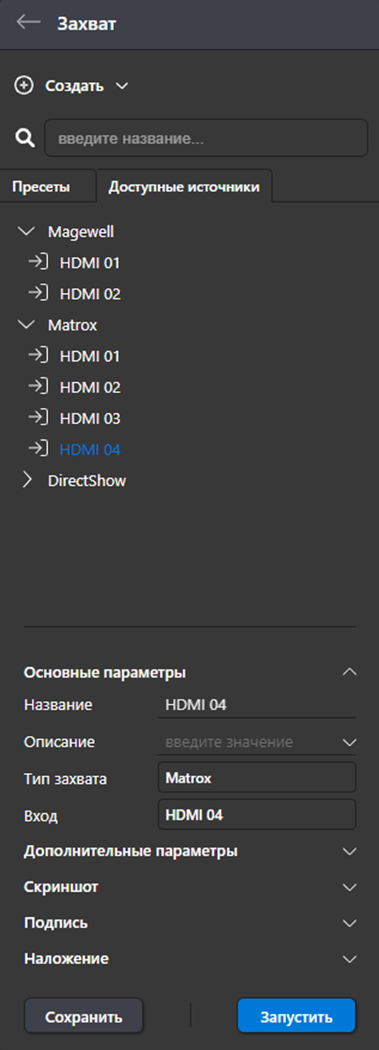

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с доступных плат видеозахвата, установленных в контроллере. На вкладке Доступные источники параметры Тип захвата и Вход у источника недоступны для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

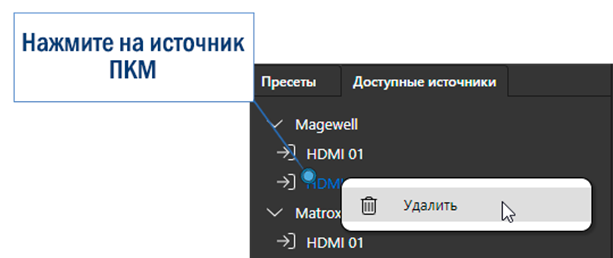

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

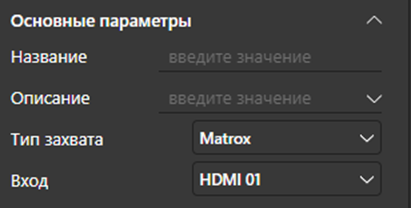

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Тип захвата — выберите устройство для захвата сигнала, установленное сервере. Для этого нажмите на кнопку в виде галочки и в выпадающем списке выберите нужное значение. Поле обязательно для заполнения.
Вход — позволяет выбрать номер входа платы видеозахвата от 1 до N (в зависимости от количества входных разъемов в плате). Для указания номера входа нажмите на кнопку в виде галочки и в выпадающем списке выберите нужное значение. Поле обязательно для заполнения.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Захват:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Громкость — укажите громкость источника. Доступные значения: в интервале от 1 до 100.
Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270.
Обрезка — позволяет указать параметры обрезки источника. Записывается как: Х, Y, ширина, высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) - т. е. от верхнего левого угла.

Скриншот

Виджеты


Вы можете загружать и воспроизводить на видеостене различные файлы изображений. Обращаем ваше внимание, что GIF-файлы не поддерживаются приложением, и, в случае использования, открывается только первый кадр.

Создание/Загрузка источника

Чтобы добавить источник Изображение, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Изображение. Далее вы можете:

создать пресет изображения вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv;
загрузить изображение на вкладке Хранилище.

Вкладка «Пресеты»

Как добавить источник вручную:

Чтобы добавить источник Изображение вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать изображения можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.
Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

Вкладка «Хранилище»

Чтобы загрузить источник Изображение, на вкладке Хранилище нажмите на кнопку Загрузка. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к файлу или укажите ссылку. Поле обязательно для заполнения.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Изображение:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Поворот — задайте поворот источника. Доступные значения: 0, 90,180, 270. Например, на скриншоте ниже представлен поворот источника на 90°.
Прозрачность изображения позволяет накладывать поверх других окон источников выбранное изображение со степенью прозрачности от 0 до 100, где 0 — полностью непрозрачное, 100 — полностью прозрачное.

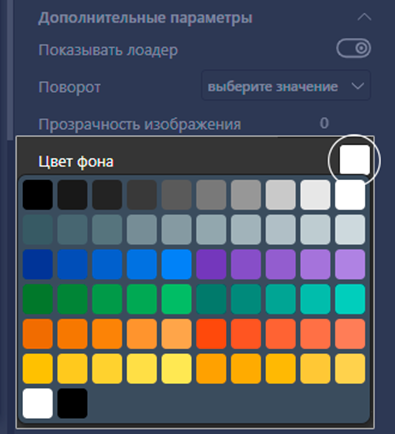

Цвет фона — у выбранного изображения можно задать фон. Для этого нажмите на цветной квадрат и выберите нужный цвет в выпадающей палитре.

Прозрачность фона — если изображению задан цветной фон, то ему также можно назначить степень прозрачности. Укажите значение от 0 до 100, где 0 — полностью непрозрачный, 100 — полностью прозрачный.
Обрезка — позволяет указать параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.

Скриншот

Виджеты

Web-источник

С помощью Web-источника можно открывать веб-ссылки на видеостене. Данный источник поддерживает полный функционал по воспроизведению веб-контента. На видеостене, в окне источника, можно переключаться между страницами источника, обновлять его, а также изменять масштаб (приближать и отдалять).

Создание/Загрузка источника

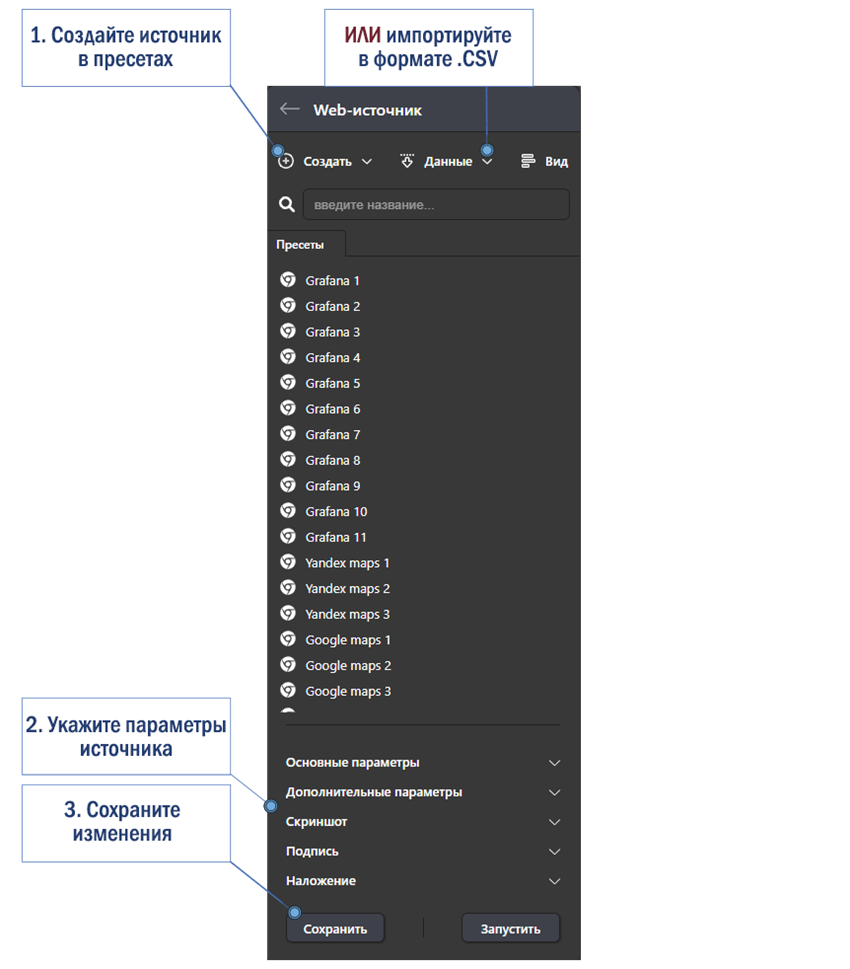

Чтобы добавить источник Web-источник в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Web-источник. Далее вы можете:

добавить web-источник вручную через кнопку Создать;
импортировать источники через загрузку файла в формате .csv.

Как добавить источник вручную:

Чтобы добавить web-источник вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать web-источники можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .csv.
Далее нажмите на кнопку Данные и выберите Загрузить в формате CSV.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

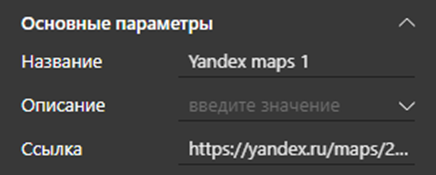

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — задайте небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Ссылка — укажите ссылку на источник. Поле обязательно для заполнения.

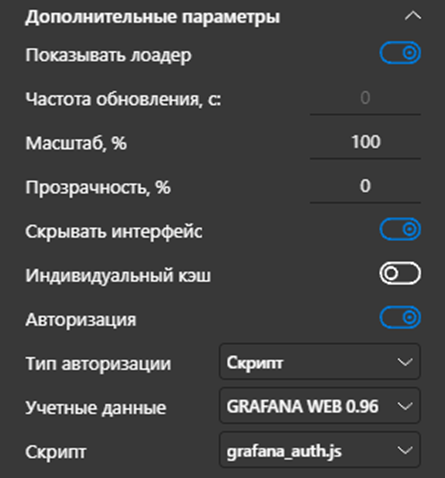

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Web-источник:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

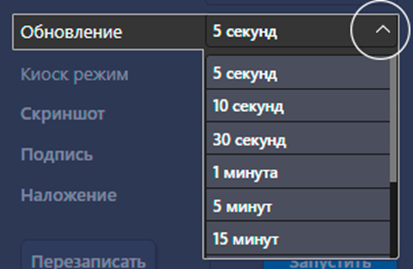

Частота обновления, с — задайте интервал обновления отображаемого веб-контента в секундах. Единицу измерения указывать не нужно.
Масштаб — укажите масштаб отображаемого веб-контента в процентном соотношении (по умолчанию — 100%).
Прозрачность, % — позволяет накладывать поверх других окон источников выбранное приложение со степенью прозрачности от 0 до 100, где 0 — полностью непрозрачное, 100 — полностью прозрачное. Значок процента указывать не нужно.
Скрывать интерфейс — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение меню управления данными в источнике, которое отображается на вкладке над окном источника на стороне контроллера.
Индивидуальный кэш — создаёт отдельный кэш для пресета WEB-источника. Очистить индивидуальный кэш можно через меню "Управление источником".

Авторизация — позволяет пользователю выбрать метод аутентификации для доступа к определенным функциям или сервисам в рамках встроенного браузера. Базовая авторизация подходит для всплывающих окон.

Скрипт авторизации. Данный набор скриптов нужен для ввода логина и пароля в окне авторизации сайта. При активации кнопки-переключателя Авторизация, необходимо выбрать учетные данные (предварительно добавленные) из появившегося списка.

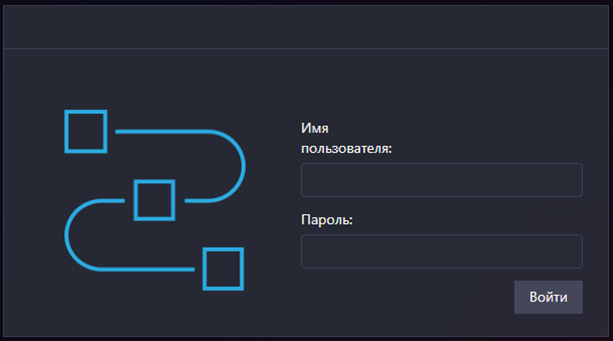

Файл скрипта авторизации на примере входа в веб-интерфейс MWCC во вложении (внизу статьи).

Скриншот

Виджеты

Если на видеоконтроллере установлен браузер Google Chrome, можно создать некоторое количество профилей для него и запускать столько копий браузера, сколько нужно, следующим способом (без кавычек):
«C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\1»
«C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\2»
«C:\Program Files (x86)\Google\Chrome\Application\chrome.exe --user-data-dir=C:\Mychrome\N»
Где 1, 2 или N – название профиля.
Таким образом получаем независимые браузерные окна с разными учетными данными. Данную возможность можно реализовать через источник Приложение, поместив часть “--user-data-dir=C:\Mychrome\N” (без кавычек) в поле Аргументы. После скачивания замените файл youtube-dl.exe на новый. Местонахождение файла по умолчанию: “C:\Program Files\Forsite M-Wall Control Center\bin”.

Презентация

Вы можете запускать файлы презентаций в формате .ppt, .pptx. На видеостене, в окне источника, можно переключаться между страницами презентации.

Создание/Загрузка источника

Чтобы добавить источник Презентация, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Презентация. Далее вы можете:

создать пресет источника вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv;
загрузить на вкладке Хранилище.

Вкладка «Пресеты»

Как добавить источник вручную:

Чтобы добавить источник Презентация вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать презентацию можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.
Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

Вкладка «Хранилище»

Чтобы загрузить источник Презентация, на вкладке Хранилище нажмите на кнопку Загрузка. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. При загрузке или импорте источника данное поле заполняется автоматически. Поле обязательно для заполнения.
Описание — добавьте небольшое описание для источника. Для этого нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к источнику. При загрузке или импорте источника данное поле заполняется автоматически. Поле обязательно для заполнения.

Скриншот

Виджеты

Приложение

Вы можете запустить нужное вам приложение непосредственно из программы MWCC и управлять положением окна.

Создание/Загрузка источника

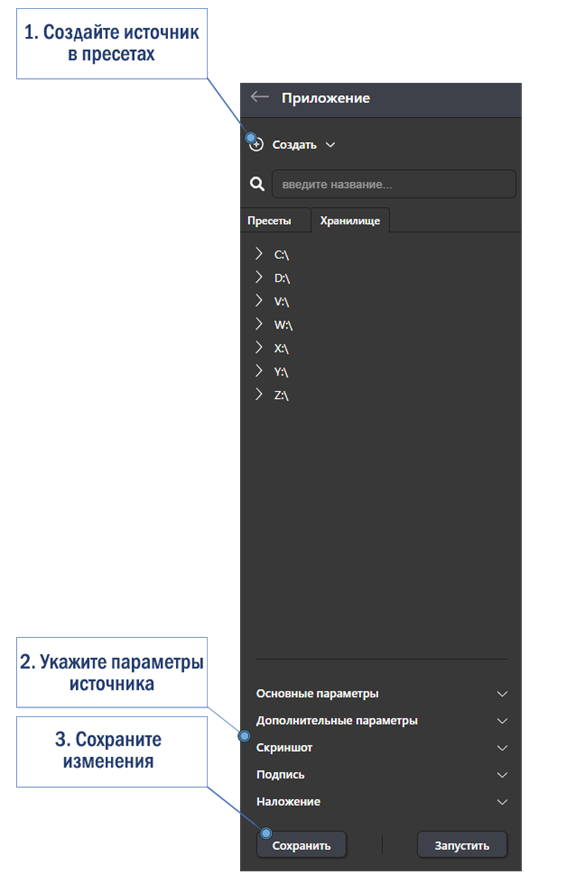

Чтобы добавить источник Приложение, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Приложение. Далее вы можете:

добавить источник вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv.

Вкладка «Пресеты»

Как добавить источник вручную:

Чтобы добавить источник Приложение вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать презентацию можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.
Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

Вкладка «Хранилище»

Чтобы создать источник Приложение, на вкладке Хранилище можно воспользоваться встроенным проводником.
Выберите файл на видеоконтроллере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

Также добавить приложение можно через создание пресета с помощью инструмента Захват окон приложений.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к приложению. Поле обязательно для заполнения.

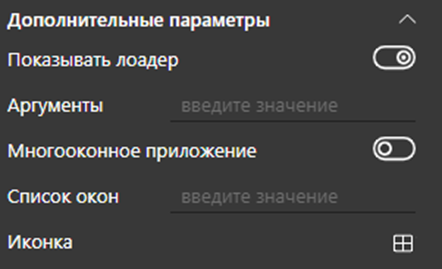

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Приложение:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Аргументы — пропишите дополнительные аргументы для открытия файла.
Многооконное приложение — нажмите на кнопку-переключатель, чтобы активировать или деактивировать использование дополнительных субокон запускаемым приложением.
Захватывать все окна — нажмите на кнопку-переключатель, чтобы активировать или деактивировать захват источника и всех связанных с ним субокон.
Список окон — если приложение многооконное, укажите через запятую список необходимых активных окон на экране, вызываемых приложением.

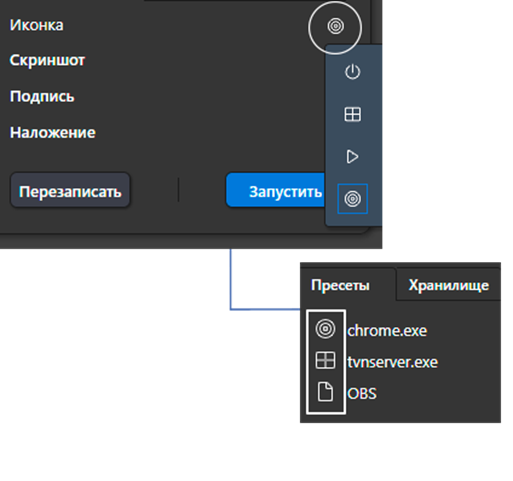

Иконка — выберите иконку для добавляемого приложения. Она будет отображаться в списке источников, рядом с данным приложением.

Скриншот

Виджеты

Примеры синтаксиса добавления источника «Приложение»

C:\Test\test.exe Данная команда запустит приложение Test.exe, расположенное по адресу С:Test

Вы также можете выбрать запускаемый файл вручную, используя встроенный проводник.

Обратите внимание, что данный функционал работает не со всеми приложениями (зависит от настроек и функционала запускаемого приложения). Требуются предварительное тестирование или доработка ПО под конкретную реализацию.

Документы PDF

Вы можете запускать на видеостене документы формата .pdf. На видеостене, в окне источника, можно переключаться между страницами источника, а также изменять масштаб (приближать и отдалять).

Создание/Загрузка источника

Чтобы добавить источник Документы PDF, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Документы PDF . Далее вы можете:

создать пресет источника вручную на вкладке Пресеты или Хранилище;
импортировать на вкладке Пресеты через загрузку файла в формате .csv;
загрузить на вкладке Хранилище.

Вкладка «Пресеты»

Как добавить источник вручную:

Чтобы добавить источник Документы PDF вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать презентацию можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .CSV.
Далее на вкладке Пресеты нажмите на кнопку Данные и выберите загрузку файла.

Вкладка «Хранилище»

Чтобы загрузить источник Документ PDF, на вкладке Хранилище нажмите на кнопку Загрузить. Также предварительно можно создать папку, в которую может быть помещен источник — для этого нажмите на кнопку Создать — Создать папку в хранилище.
Выберите файл на компьютере.
Заполните нужные параметры источника.
Далее нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Укажите в текстовом поле название источника. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — укажите путь к файлу. Поле обязательно для заполнения.

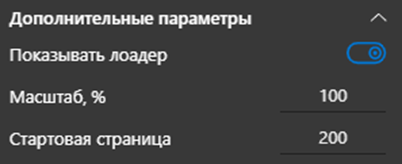

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Документы PDF:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Масштаб, % — укажите параметр от 10% до 200% для масштабирования документа при открытии на видеостене.
Стартовая страница — данный параметр можно заполнить для многостраничного документа. Позволяет выбрать номер страницы, с которой откроется PDF-файл на видеостене.

Скриншот

Виджеты

RSS-канал

Вы можете добавлять бегущую строку или ссылку на RSS-ленту.

Создание/Загрузка источника

Чтобы добавить источник RSS-канал в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел RSS-канал. Далее вы можете:

добавить источник вручную через кнопку Создать;
импортировать источники через загрузку файла в формате .csv.

Как добавить источник вручную:

Чтобы добавить RSS-канал вручную, на вкладке Пресеты нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как импортировать источники из CSV-файла:

Импортировать и экспортировать источники можно на вкладке Пресеты.

Для импорта источников предварительно подготовьте файл в формате .csv.
Далее нажмите на кнопку Данные и выберите Загрузить в формате CSV.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

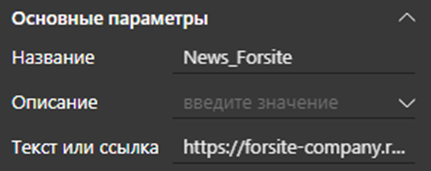

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Текст или ссылка — укажите ссылку на RSS-канал или пропишите транслируемый текст (не должен превышать 1000 слов). Пример ссылки: https://forsite-company.ru/rss.xml. Поле обязательно для заполнения.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику RSS-канал:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Отображать как текст — если данный параметр активирован, то параметр Текст или ссылка будет воспринимается ПО как текст.
Цвет шрифта — позволяет выбрать цвет шрифта из имеющейся палитры цветов. Нажмите на цветной квадрат и выберите в выпадающей палитре цвет.

Цвет фона — позволяет выбрать цвет фона для RSS-ленты из имеющейся палитры цветов. Нажмите на цветной квадрат и выберите в выпадающей палитре цвет.
Прозрачность фона — позволяет задавать прозрачность бегущей строки. Диапазон значений от 0 до 100, где 0 — полностью непрозрачная, 100 — полностью прозрачная.
Скорость — позволяет задать скорость прокрутки новостей. Диапазон значений от 1 до 100.
Количество новостей — позволяет задать количество отображаемых новостей. Диапазон значений от 1 до 50.

Размер и положение

Размер — укажите размер выводимого окна источника (ширина и высота).
Положение — укажите положение окна источника на видеостене.

Скриншот

Виджеты

NDI-источник

Инструмент позволяет запустить источник NDI, находящийся в сети с видеоконтроллером. Источник может быть как аппаратным (например, камера ВКС c поддержкой NDI, стример и т. д.), так и программным (ПК с установленным на нем NDI Tools). Прописывать настройки интеграции не требуется.

Уже на запущенном источнике NDI-источник и при наличии более одного сохраненного пресета можно оперативно поменять источник, выбрав другой сохраненный пресет из списка.

Начиная с версии MWCC 3.0 инструмент NDI Tool уже интегрирован. Скачивать его и прописывать путь не требуется, как это было в прежних версиях.

Создание/Загрузка источника

Чтобы добавить источник NDI в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел NDI-источник.

Вкладка «Пресеты»

Чтобы добавить NDI-источник, на вкладке Пресеты, нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и выбрать источник из доступных в сети. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

Как настроить трансляцию NDI-портов, читайте в этом разделе.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с устройств, находящихся в одной сети с контроллером. На вкладке Доступные источники параметр Источник недоступен для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

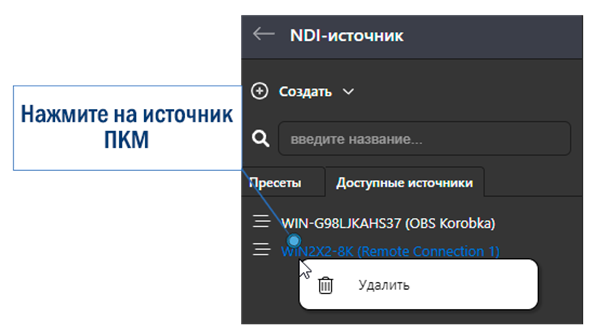

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

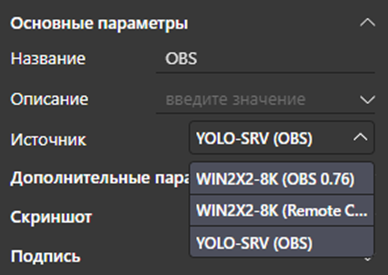

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Укажите в текстовом поле название источника. Поле обязательно для заполнения.
Описание — укажите небольшое описание для источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Источник — выберите NDI-источник из доступных в сети. Поле обязательно для заполнения.

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику NDI-источник.

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Поворот — задайте поворот источника. Доступные значения: 0, 90, 180, 270.
Обрезка — задайте параметры обрезки источника. Записывается следующим образом: X, Y, Ширина, Высота. Например: 0, 0, 100, 100 вырежет квадрат шириной 100х100 пикселей, начинающийся от точки (0:0) — т. е. от верхнего левого угла.
Громкость — укажите допустимую громкость вещания в диапазоне от 0 до 100.

Скриншот

Виджеты

Диаграмма

Источник Диаграмма позволяет выводить на видеостене по расписанию графики и диаграммы в виде веб-контента с рендерингом каналов HTML5 в режиме реального времени. На видеостену можно транслировать прогноз погоды, финансовые графики, ленту социальных сетей и т. п.

Для работы с источником необходимо предварительно настроить интеграцию в разделе Настройки (кнопка в верхней панели) — Конфигурация контроллера — Интеграции — Grafana. После этого источники автоматически подгрузятся на вкладку Доступные источники. Все изменения в хранилище у этого источника происходят на сервере Grafana.

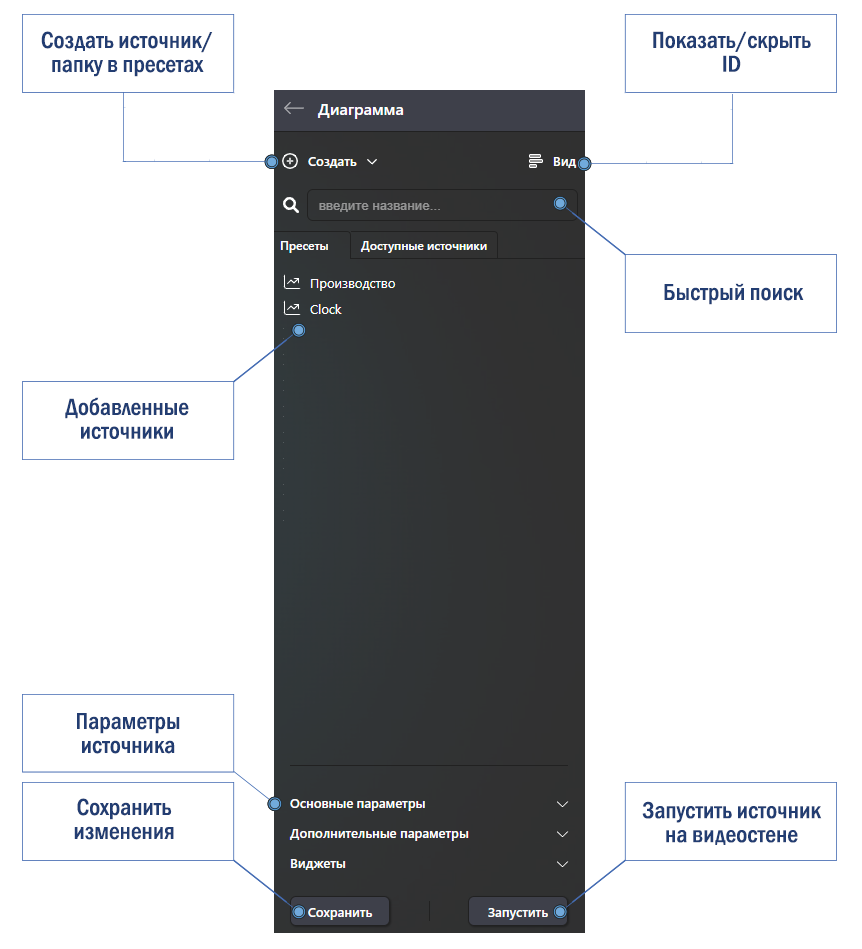

Создание/Загрузка источника

Чтобы добавить источник Диграмма в пресеты, в панели источников и инструментов, на вкладке Доступные источники, нажмите на раздел Диграмма.

Вкладка «Пресеты»

Чтобы добавить Диаграмму, на вкладке Пресеты, нажмите на кнопку Создать — Создать источник. Также предварительно можно создать папку, в которую может быть помещен источник, — для этого нажмите на кнопку Создать папку в пресетах. Как переносить источники в папки, читайте в этом разделе.
Внизу панели появится форма для заполнения. Заполните основные параметры, где необходимо указать название файла и путь к нему. По необходимости укажите дополнительные параметры.
Нажмите на кнопку Сохранить и/или Запустить.

После внесения изменений в параметры источника необходимо нажать на кнопку Перезаписать. Чтобы изменения отобразились на видеостене, в меню управления окном источника на модуле Видеостена (если источник выведен на видеостену) выберите пункт Перезапустить.

Вкладка «Доступные источники»

На данной вкладке отображаются источники, поступающие с предварительно подключенного сервера Grafana. На вкладке Доступные источники параметр Источник недоступен для редактирования. При внесении изменений источник будет сохранен на вкладке Пресеты.

Кнопка Создать создает источник или папку только в Пресетах.

Чтобы удалить источник, нажмите правой кнопкой мыши по нему. В выпадающем меню нажмите на Удалить.

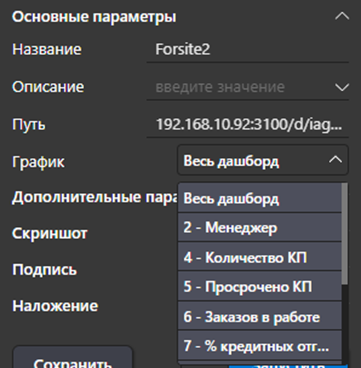

Основные параметры источника

Название — укажите имя источника для последующего удобства поиска. Поле обязательно для заполнения.
Описание — укажите небольшое описание источника. Для добавления описания нажмите на кнопку в виде галочки, чтобы развернуть текстовое поле. Введите текст описания. Поле необязательно для заполнения.
Путь — пропишите путь к источнику. При интеграции источника данное поле заполняется автоматически. Поле обязательно для заполнения.
График — выберите в выпадающем списке тип графика для отображения на видеостене.

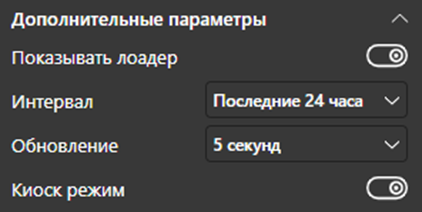

Дополнительные параметры источника

По желанию вы можете указать дополнительные параметры к источнику Диаграмма:

Показывать лоадер — нажмите на кнопку-переключатель, чтобы активировать или деактивировать отображение иконки загрузки на видеоконтроллере при подключении к источнику или его перезапуске. По умолчанию лоадер активирован.

Интервал — укажите интервал отображения данных. Нажмите на кнопку в виде галочки и выберите в выпадающем списке нужное значение. Минимальное значение — Последние 5 минут, максимальное — Последние 30 дней.

Обновление — укажите интервал обновления данных. Нажмите на кнопку в виде галочки и выберите в выпадающем списке нужное значение. Минимальное значение — 5 секунд, максимальное — 1 день.

Киоск-режим — нажмите на кнопку-переключатель, чтобы активировать или деактивировать полноэкранный режим вывода информации.

Скриншот

Виджеты

Вложения (1)

MWCC.js
1.83 KB
